4 комплекта NEMA34 шаг двигателя 3.3N.m (472oz-in) вал 9 5/14 мм длина 65 и драйвер JB860M AC18-80V/DC24-110V

4 комплекта NEMA34 шаг двигателя 3.3N.m (472oz-in) вал 9 5/14 мм длина 65 и драйвер JB860M AC18-80V/DC24-110V

4 комплекта в партии NEMA34 шагового двигателя 86HS65A84209/86HS65A44214 3.3N.m (472oz-in) вал 9,5/14 мм длина 65 мм драйвера и JB860M AC18-80V/DC24-110V 2,0-6.0A 256 микро

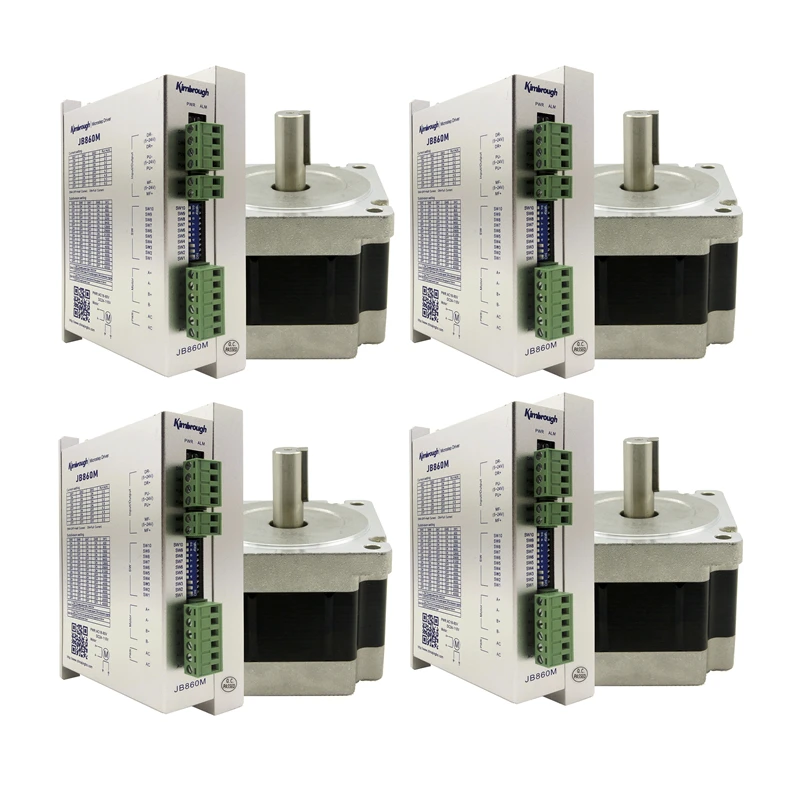

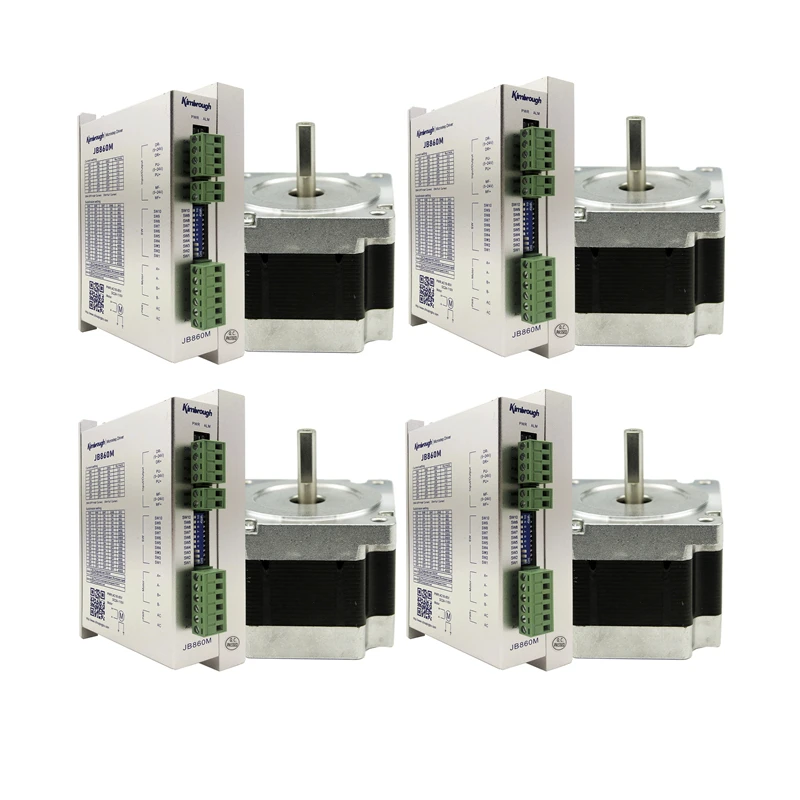

Данный товар включает в себя:

4 предмета в комплектеNEMA34 шаговый двигатель 86HS65A84209/86HS65A44214 измельчитель одиночного вала 9,5/14 мм 3.3N.m (472oz-in) 4.2A 65 мм

4 шт. Драйвер шагового двигателя JB860M 2,0-6.0A AC18-80V/DC24-110V 256 микрошагов

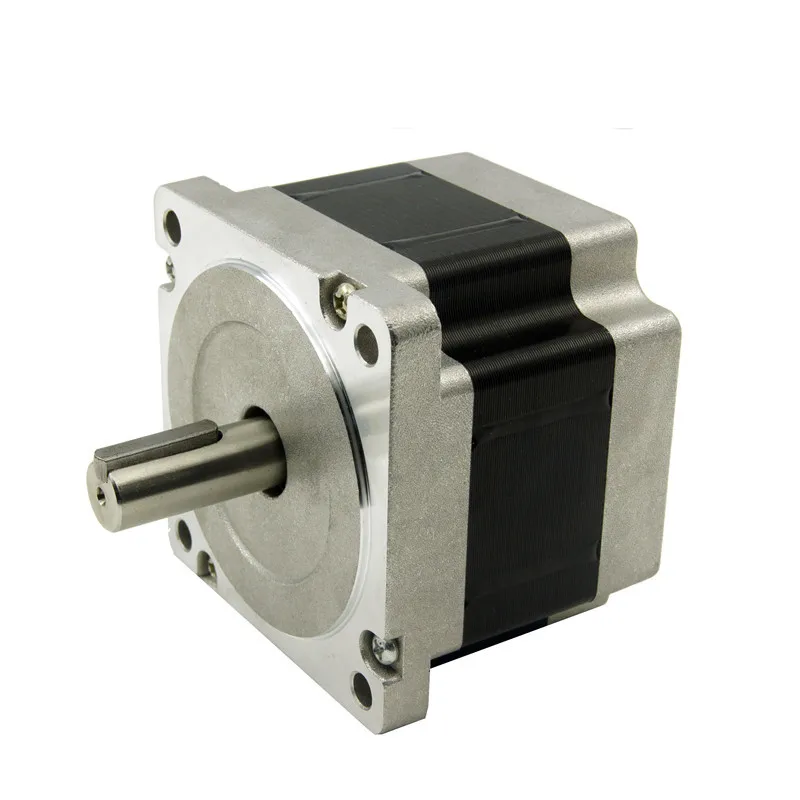

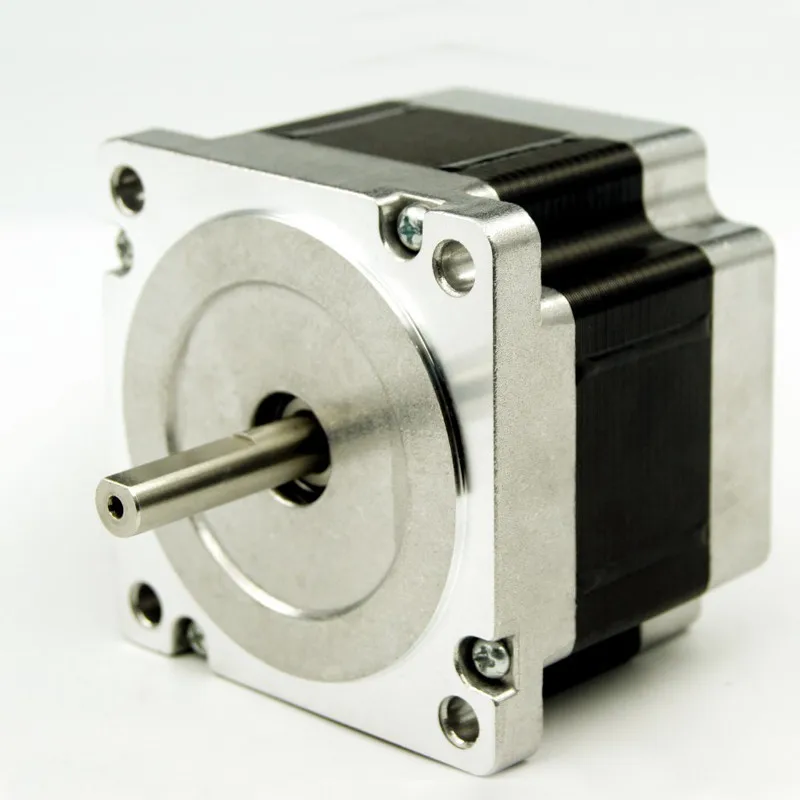

1 шаговый двигатель

Общие характеристики

Точность угла шага: 5%

Повышение температуры: 80 °C Макс.

Температура окружающей среды:-20 °C ~ + 50 °C

Сопротивление изоляции: 100MΩ мин 500VDC

Диэлектрическая сила: 500 В переменного тока 1 минуту

Радиальная игра вала: 0,02 мм Макс (450g-нагрузка)

Вал осевого зазора: 0,08 мм Макс (450g-load)

Технические характеристики:

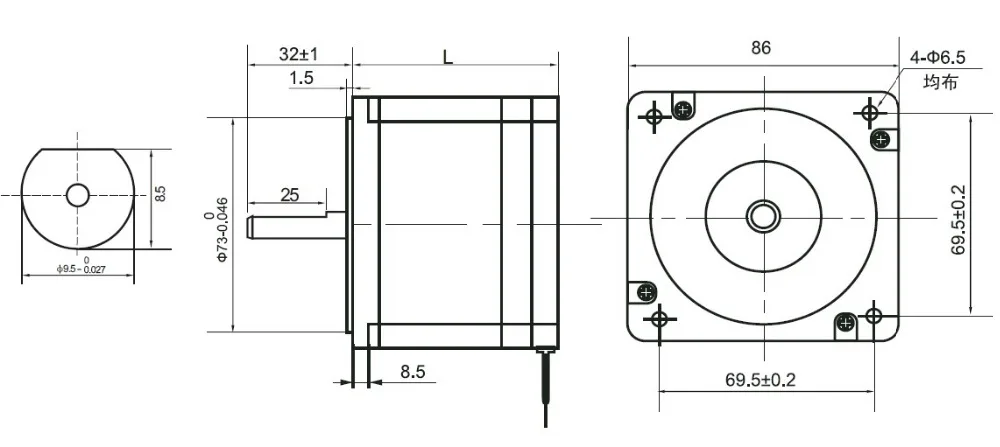

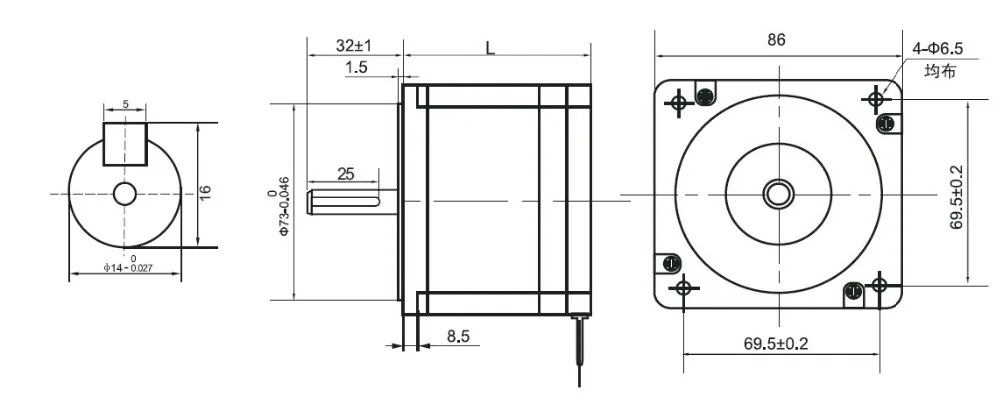

Только представление продуктов, мы можем проектировать в соответствии с требованиями клиентов

Размер: Единица = мм

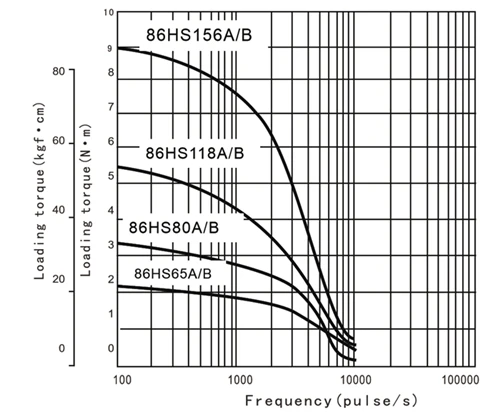

Частота-характеристик крутящего момента

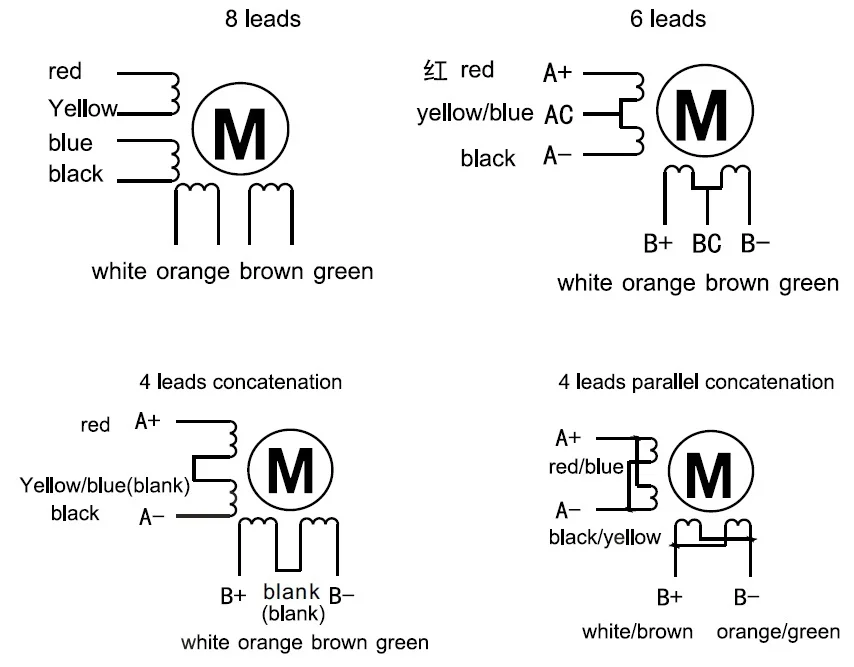

Схема подключения

Установка меры предосторожности

1. Данные электрических характеристик и технических данных измеряются драйвером JB860M, испытательное напряжение DC48V.
2. Когда двигатель установлен, убедитесь, что его передняя крышка должна быть установлена в положение припуска шва и обратите внимание на допуск по размеру и строго убедитесь, что концентричность оси электрического двигателя с нагрузкой.
3. Пожалуйста, не подключайте неправильную фазу при установке двигателя и драйвера

2 Драйвер шагового двигателя

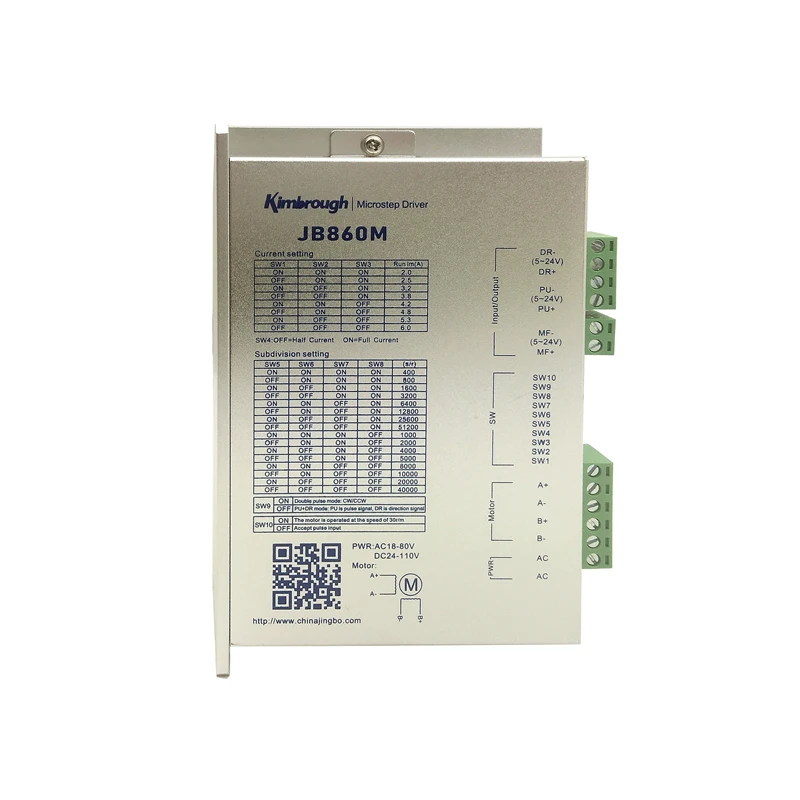

Драйвер шагового двигателя JB860M 2,0-6.0A AC18-80V/DC24-110V 256Микрошагов

Особенности

Высокая производительность, низкая цена

16 каналов постоянный угол и постоянный крутящий момент микрошаг, Макс. Оборот до 51200 импульса/R

Самая высокая частота отклика составляет 200 кппс

После того, как импульсный остановки по сравнению с 1,5 s, фазовый ток будет автоматически уменьшено до половины предварительно установленный ток

Опто-изолированный вход/выход сигнала

Ток вождения можно регулировать от 2.0A/фазы до 6.0A/фазы через 8 каналов

Одиночный вход питания, диапазон напряжения: AC18-80V (DC24-110V)

Он может соответствовать 2 Фаза гибридный шаговый двигатель которой в настоящее время находится под 6.0A, фланец Размер варьируется от 57 мм-86 мм.

Проводка, например,

Регулировка тока

Рабочий ток драйвера устанавливается SW1-SW3 терминале, для получения более подробной информации см. Таблицу ниже.

SW4 используется для установки половины тока/полного тока: OFF = половина тока ON = полный ток

Microstep настройки

Микрошаги драйвера устанавливаются SW5-SW8 терминалом со следующими 16 каналами. SW9 и SW10 предназначены для настройки функций. Подробности приведены ниже: микрошаги (пульс/R)

Примечание: микрошаги могут быть настроены в соответствии с требованиями клиентов.

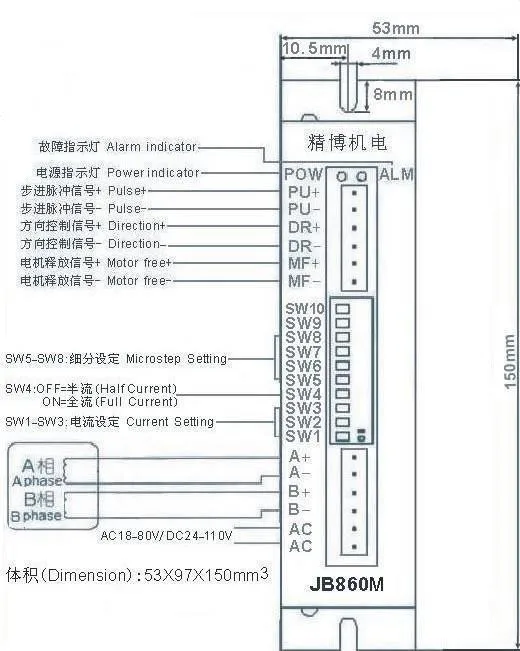

Терминал функция

Марка	Функция	Примечания
Искусственная кожа +	Шаг импульсный сигнал +	Он может подключаться + 5 В-+ 28 в, дополнительный резистор не нужен, когда он более + 5 В
Искусственная кожа	SW9 = Выкл, PU-импульсный сигнал	Воздействие на падающие края, двигатель идет на один шаг, так как импульсный вход меняется от «high» до «low». Входное сопротивление составляет 220ом. Требования: защита от низкого напряжения: 0-0,5 V, высокое напряжение: 4-5 V, длительность импульса:> 2,5 мкс
	SW9 = ON, PU по часовой стрелке импульсный сигнал
Д-р +	Направление контрольный сигнал +	Он может подключаться + 5 В-+ 28 в, дополнительный резистор не нужен, когда он более + 5 В
Д-р-	SW9 = OFF, DR-сигнал управления направлением	Измените направление вращения двигателя. Входное сопротивление составляет 220ом. Требования: защита от низкого напряжения: 0-0,5 V, высокое напряжение: 4-5 V, длительность импульса:> 2,5 мкс
	SW9 = ON, DR против часовой стрелки импульсный сигнал
МФ +	Двигатель Бесплатная сигнала +	Он может подключаться + 5 В-+ 28 в, дополнительный резистор не нужен, когда он более + 5 В
MF-	Двигатель Бесплатная сигнал	После эффектов, он отключает ток двигателя, драйвер перестает работать и устанавливает двигатель бесплатно
Переменного тока	Мощность	AC18-80V (DC24-110V)
Переменного тока	Мощность
A +	Подключите к двигателю
A-
Модель B +
В в-режиме

! Внимание!

1. Входное напряжение не может превышать AC80V (DC110V).

2. Входной сигнал управления колеблется от + 5 В до + 28 в, сопротивление ограничению тока не требуется, когда он превышает + 5 В.

3. Эффекты входного импульсного сигнала на падающих краях

4. ALM огни и драйвер перестают работать, когда температура драйвера превышает 80C. До тех пор, пока температура не упадет до 50C, она перезагружается для работы после включения. Радиатор необходим, когда происходит перегрев

5. ALM огни, если это короткое замыкание, пожалуйста, проверьте провода двигателя и устраните другие короткие неисправности, а затем Перезарядите, чтобы восстановить

6. ALM огни, если двигатель не хорошо подключается к драйверу, пожалуйста, проверьте провода двигателя и включите питание, чтобы восстановить
