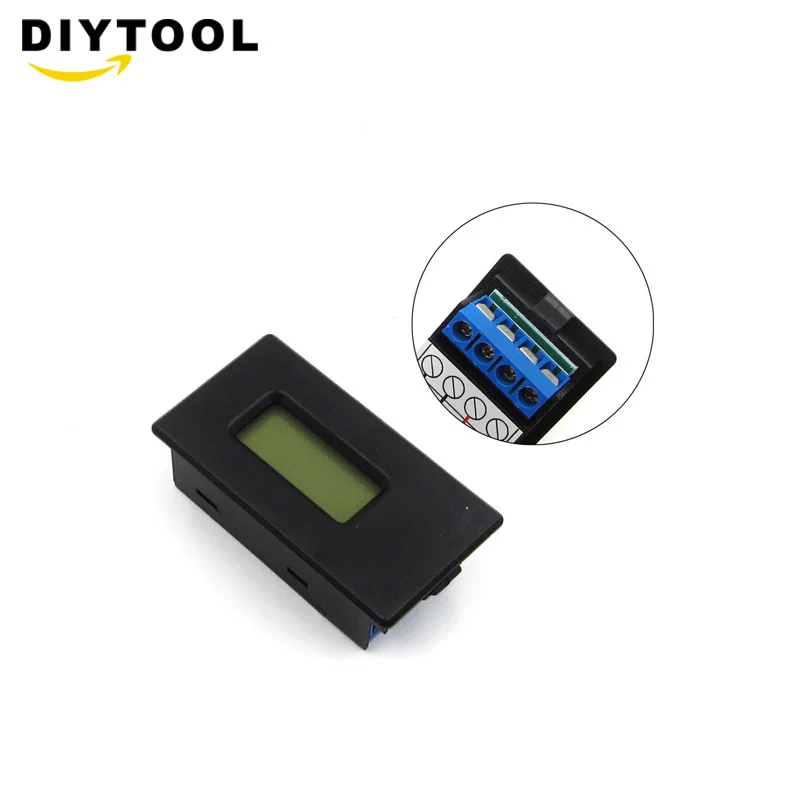

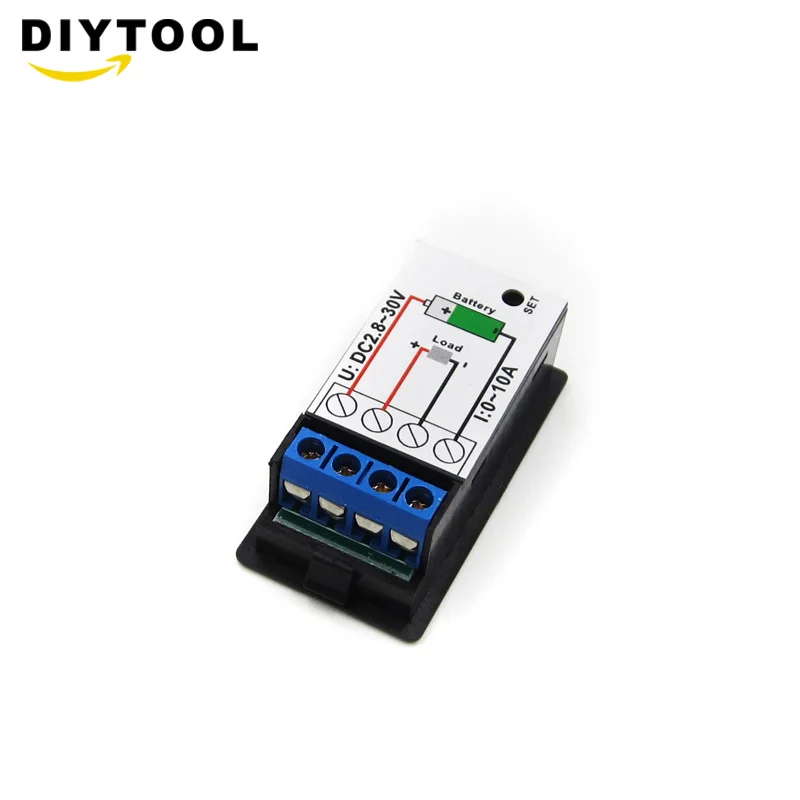

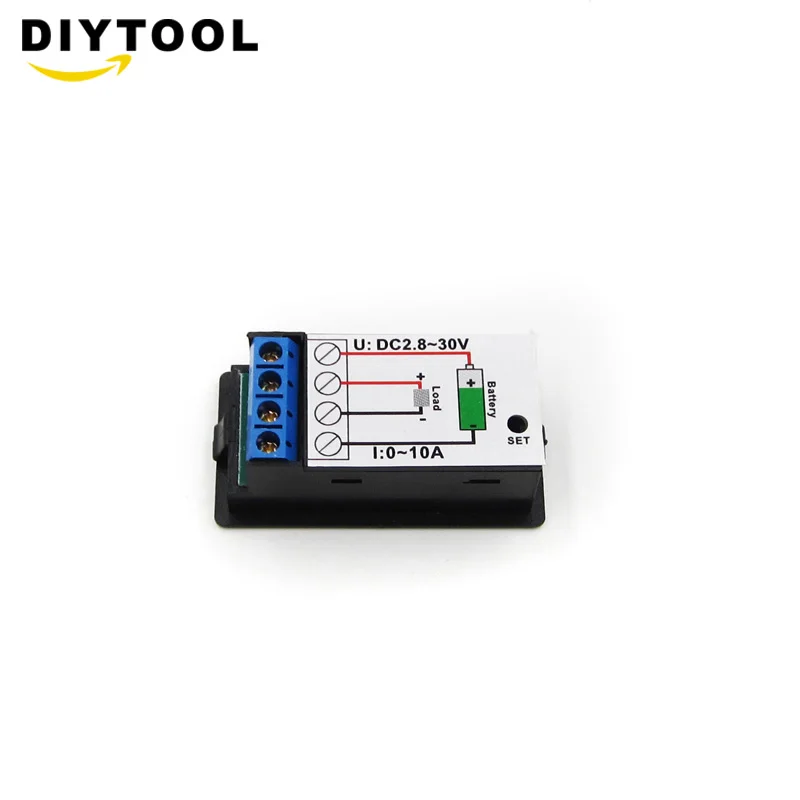

18650 26650 тестер литий ионного аккумулятора цифровой вольтметр амперметр

18650 26650 тестер литий ионного аккумулятора цифровой вольтметр амперметр

Описание:
Этот документ описывает спецификацию многофункционального тестера PZEM-005, этот тестер в основном используется для отображения напряжения батареи, уровня заряда батареи, тока нагрузки и сопротивления нагрузки.
Функции:
Измерения напряжения аккумулятора
Диапазон измерения: 2,8 ~ 30,0 V.
Разрешение: 0,1 V.
Точность измерения: 2%.
Уровень заряда батареи измерения
Уровень заряда батареи отображается через сетку уровня заряда батареи на ЖК-экране и имеет в общей сложности пять уровней. Уровень заряда батареи отличается от напряжения батареи.
На полном уровне он отображает 5 сеток, на 4/5 уровне он отображает 4 сетки, на 3/5 уровне он отображает 3 сетки, на 2/5 уровне он отображает 2 сетки, на 1/5 уровне он отображает 1 сетку, когда приходит напряжение отключения батареи, он будет отображать формат 0 (только дисплей батарейного отсека).
В Предел Напряжения аккумулятора напряжение может быть установлено, радиус действия составляет 2,8 ~ 30,0 V, но не больше, чем в натуральную величину напряжения.
В натуральную величину напряжения аккумулятора могут быть установлены радиус действия составляет 2,8 V ~ 30,0 V, но не менее отключения напряжения.
Ток холостого хода измерения
Диапазон измерения: 0,0 ~ 10.0A
Разрешение: 0.1A.
Точность измерения: 2%
Нагрузки измерения сопротивления
Диапазон измерения: 0 ~ 999Ω, дисплей «oL», когда он больше 999Ω
Разрешение: в тех случаях, когда сопротивление меньше, чем 10Ω, разрешение 0,01 Ω, в тех случаях, когда
Сопротивление больше или равна 10Ω, но меньше, чем 100Ω, Разрешение 0,1 Ω, в тех случаях, когда других полимеров обладают высокой больше или равна 100Ω, но менее 1000Ω, разрешение 1Ω.
Измерение точность: 2%
Управление Подсветкой
Подсветка автоматически выключается при включении, вы можете включить или выключить ее ключом.
Инструкция по эксплуатации:
Отключение напряжения батареи и полномасштабные настройки напряжения
Шаг 1: удерживайте клавишу в течение 3 секунд, чтобы ввести напряжение отключения батареи и полномасштабное напряжение
Настройки состояния;
Шаг 2: после входа в состояние площадь напряжения мигает, чтобы отобразить текущее напряжение отключения батареи и использовать символ нулевого уровня заряда батареи, чтобы указать, что это состояние настройки напряжения отключения; затем вы можете нажать кнопку, чтобы добавить одну, нажмите кнопку, чтобы добавить ее быстро;
Шаг 3: когда нет ключа более 3 P секунд, он автоматически входит в
Полномасштабное состояние настройки напряжения;
Шаг 4: после входа в это состояние площадь напряжения мигает, чтобы отобразить текущее полное напряжение заряда батареи, и используйте символ полного уровня заряда батареи, чтобы указать, что это полномасштабное состояние настроек напряжения; метод настройки такой же, как и напряжение отключения;
Шаг 5: когда нет ключа более 3 секунд, он автоматически сохранит, если
Ошибка отсутствует после того, как сохранение будет прекращено автоматически, если значение неправильное или сохранить
Неправильно, он будет отображать Err SAu в течение 1 секунды и выходить.
Другие Примечания:
Литиевая батарея работает через LDO, напряжение питания должно быть больше, чем 2,8 V.
Рабочая температура:-10'C ~ + 40'C
