Генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль ЖК

Генератор сигналов PWM частота импульса рабочий цикл регулируемый модуль ЖК

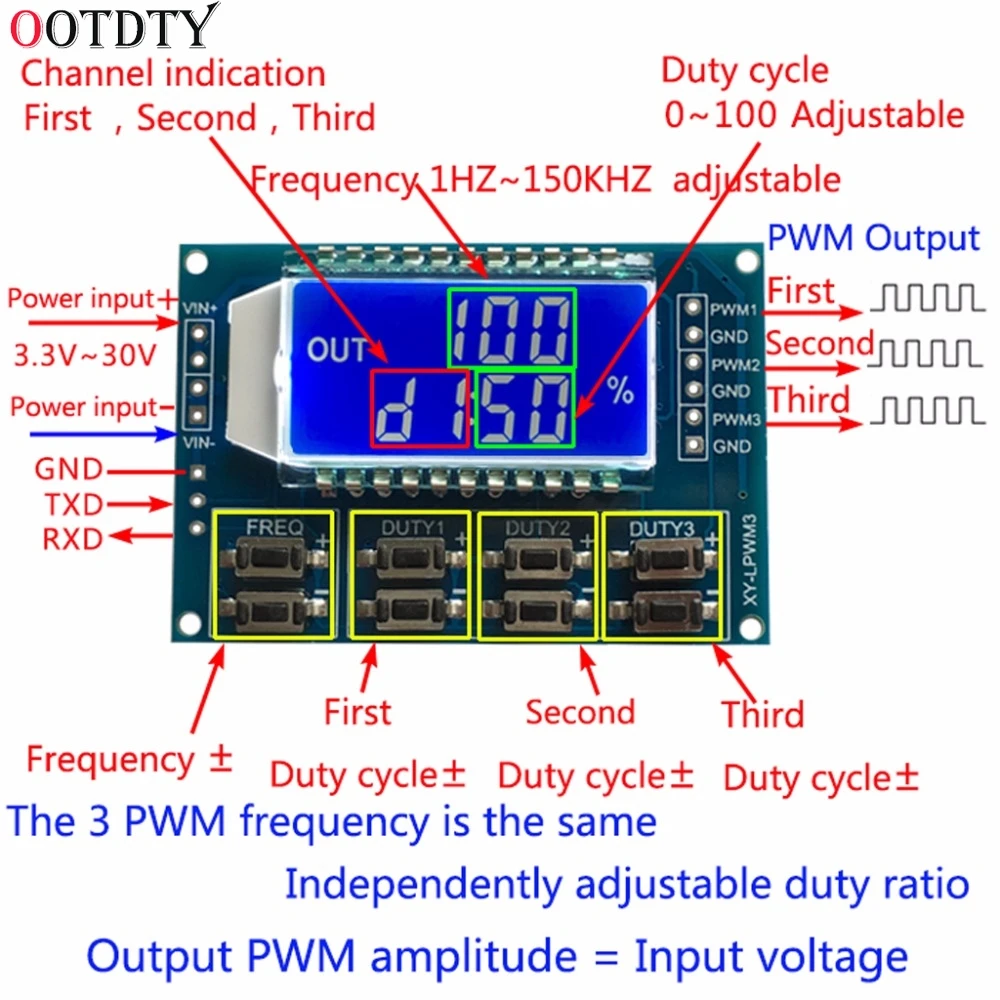

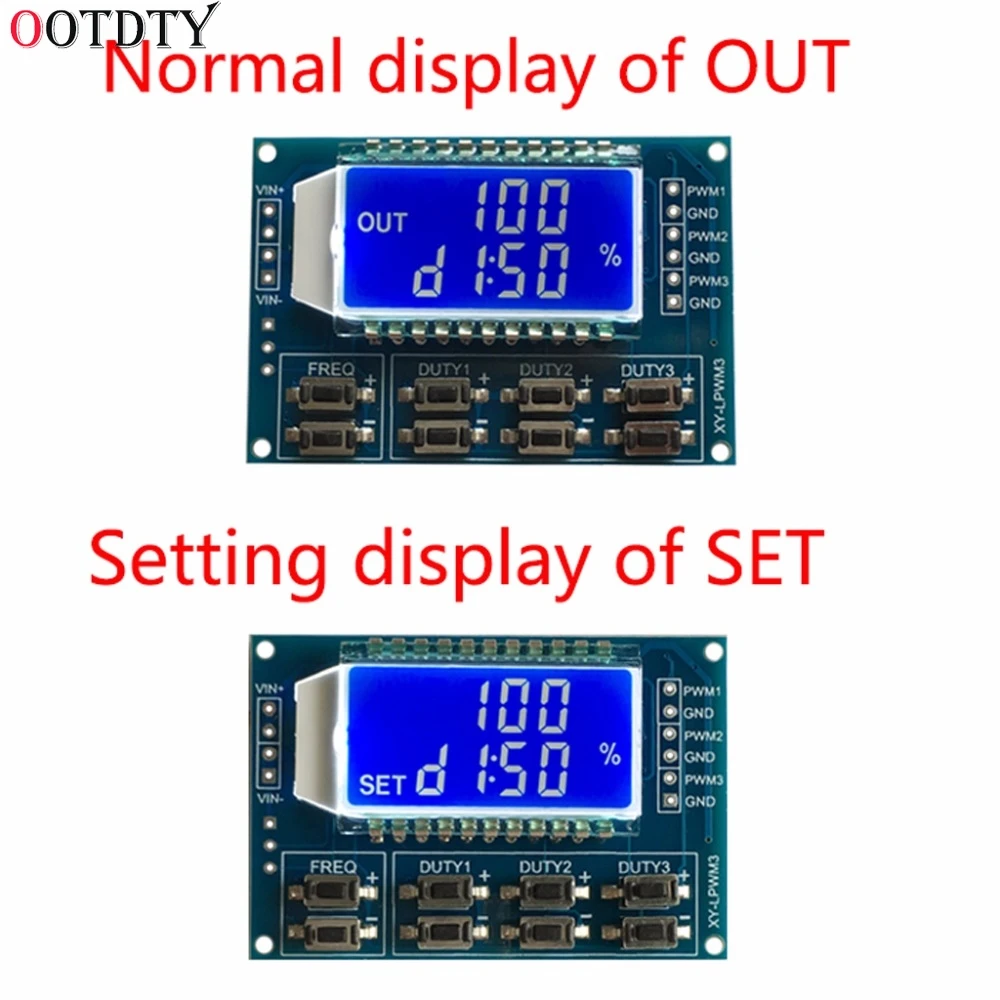

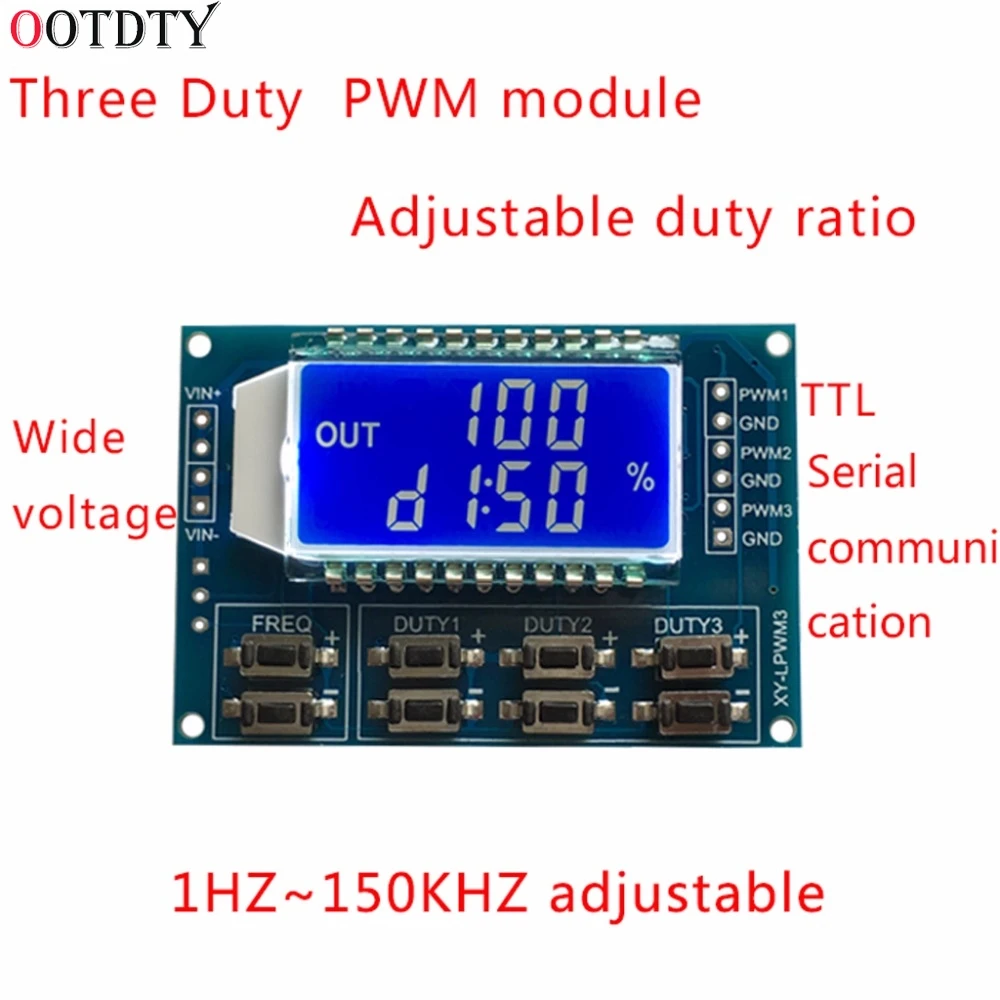

Особенности: Поддержка последовательной работы Широкий диапазон частот, высокая точность ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносить Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательного, коэффициент заполнения может быть самостоятельно регулируется, подходит для большинства случаев Характеристики: 1. Рабочее напряжение 3,3 ~ 30 В; 2. Частотный диапазон 1гц ~ 150 кГц; 3. Точность частоты: в каждом диапазоне точности составляет около 2% 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное 6. Температура окружающей среды:-20 ~ + 70 ° Во-первых. Описание модуля Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано самостоятельно Частота делится на четыре области, автоматическое переключение: 1.XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц; 2.X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц; 3.X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц; 4.X.X.X (десятичное значение находится в месте):1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц; Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц; 1,01 представляют Пульс 1,01 кГц; 54,1 представляют Пульс 54,1 кГц 1.2.4 представляют Пульс 124 Гц Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %. Все параметры могут быть автоматически сохранены в чехол power cut. Во-вторых, настройки параметров Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности. 3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения. В-третьих, сфера применения: 1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя; 3. Генерирует регулируемые импульсы для MCU использования; 4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений). Четвертое. Серия UART Скорость передачи данных: 9600 бит/с длина данных: 8 Стоп-биты: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ «F101»: установленная частота 101 Гц (001 ~ 999) «F1.05»: Установите частоту 1,05 кГц (1,00 ~ 9,99) «F10.5»: Установите частоту 10,5 кГц (10,0 ~ 99,9) «F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0) 2. Установите коэффициент мощности PWM "DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины; Например, d1:050, установить 1th PWM коэффициент пошлины до 50% 3. Прочитайте параметры настройки Отправьте строку «чтение», чтобы прочитать параметры настройки. Формат сообщения: F156,D1:052,D2:059,D3:058, Набор удачного возврата: вниз Не удалось вернуть комплект: осень Размер: 5,5х3, 8 см/2,17х1, 50 дюймов Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка включает в себя: 1x модуль
