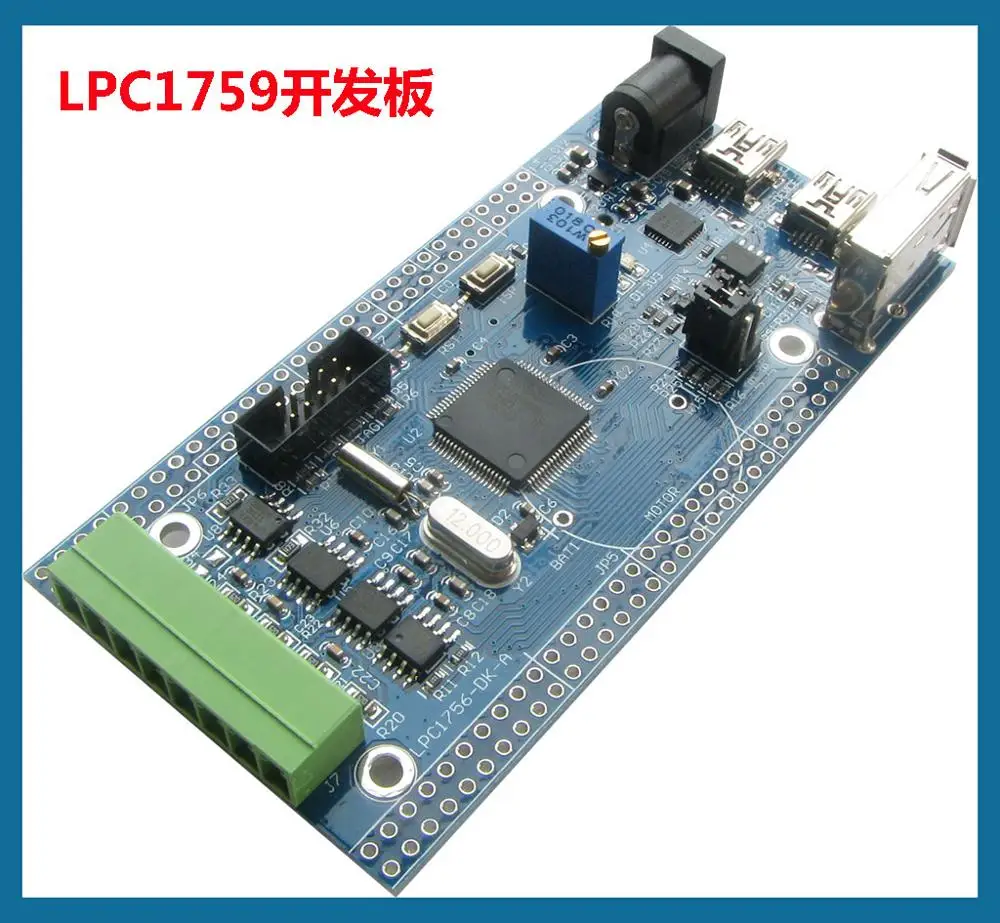

Для NXP LPC1759 плата разработки Cortex M3 usbhostможет быть подключена к U диску USB клавиатуре

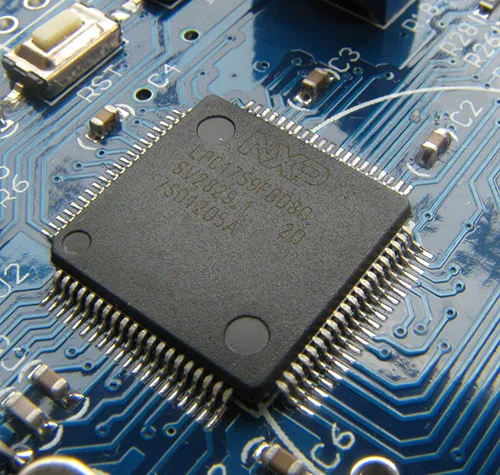

LPC1759FBD80:

Функции и преимущества чипа LPC1759

• Процессор ARM Cortex-M3 с рабочей частотой до 100 МГц
• Ручной Cortex-M3 встроенный векторный контроллер прерывания (NVIC)
• До 512 КБ в памяти флэш-памяти
• SRAM до 64 Кб
• В системном программировании (ISP) и программировании приложений (IAP).
• 8-канальный сетевой видеорегистратор Универсальный DMA контроллер (GPDMA)
• Многослойная матрица AHB обеспечивает отдельную шину для каждого хоста AHB.
• Шина split APB практически не останавливается между ЦП и DMA, тем самым достигая высокой пропускной способности.
• Высокоскоростное оборудование USB 2/хост/OTG контроллер со специальным контроллером DMA
• 4 UART с десятичным генератором скорости передачи данных
• Двухканальный контроллер CAN 2.0B
• SPI контроллер с синхронным, последовательным и полным дуплексным соединением
• 2 контроллера SSP, с функциями FIFO и нескольких протоколов.
• 2 интерфейса шины I2C, поддержка быстрой скорости передачи данных до 400 кбит/с.
• I2S (межic аудио) интерфейс для цифрового аудио входа или выхода.
• 52 булавки общего назначения I/O (GPIO), с настраиваемыми выдвижными/выдвижными резисторами.
• 12 бит аналого-цифрового преобразователя (АЦП) с коэффициентом конверсии до 200 кГц.
• 10 бит цифро-аналоговый преобразователь (DAC)
• 4 Универсальный таймер/счетчик
• ШИМ с управлением двигателем поддерживает трехфазное управление двигателем.
• Интерфейс ортогонального кодировщика может контролировать внешний квадратурный кодировщик.
• Стандартный модуль ШИМ/таймера с внешним счетным входом.
• Часы в реальном времени (RTC)
• Часовой таймер (WDT)
• Таймер системы ARM Cortex-M3, включая Внешние параметры ввода часов.
• Стандартный JTAG тест/интерфейс отладки
• Интегрированный PMU (блок управления питанием)
• Четыре режима низкой мощности
• 3,3 В один источника питания (2,4 V до 3,6 V)
• Внешний вход прерывания, который может быть настроен в качестве запуска edge / level.
• Неэкранированный вход прерывания (NMI)
• Контроллер прерывания пробуждения (WIC)
• Процессор просыпается от любого режима отключения питания из-за любого перерыва.
• Обнаружение низкого напряжения на основе независимого порога прерывания триггера и обязательного сброса.
• Сброс питания (POR)
• Кристаллический осциллятор работает от 1 МГц до 25 МГц
• Калибровка 4 МГц внутреннего радиоуправляемого осциллятора с точностью 1%
• PLL позволяет ЦПУ работать с максимальной скоростью ЦП.
• USB PLL может добавить дополнительную гибкость.
• Защита считывания кода с различными уровнями безопасности (CRP)
• Может использоваться в качестве уникального серийного номера для распознавания чипов.

Применение

• Ватт-час метр
• Освещение
• Промышленная сеть
• Система сигнализации
• Белая бытовая техника
• Управление двигателем

Комплект программного обеспечения-Для получения более подробной информации, пожалуйста, проверьте загрузки, предоставленные на веб-странице.PDFФайл

USBЧасть

• USBМастер-контроллер чтения-записиУДисковая программа-Укажите исходный код.
• USBГлавный контроллерUSBПрограмма клавиатуры-Укажите исходный код.
• USBПрограмма массового хранения-ПредоставляемRAMРежим работы диска.
• USB HIDПрограмма устройства-Этот тип контрольного оборудования лучше.
• Usb-загрузчикПрограмма-UДиск является наиболее удобным способом обновления приложений.

БанкаЧасть

• Операционная системаБанкаПрограмма-LPC1759Возьмите два способаБанкаВы можете проверить его без добавления нескольких досок.БанкаКоммуникация.

ЖирЧасть

• FatFs-WindowsСовместимостьFAT12/16/32Файловая система
• EFSL-Файловая система занимает меньше места.

SDДеталь для хранения

• Файловая системаSDКарточная программа-ПоддержкаSDКарта,SDHCМаксимальная поддержка карты32 Гб байтПоддержкаFAT12,FAT16ИFAT32Формат файла.

Другие небольшие процедуры тестирования

NXPУдобство пользователей быстрее.LPC17xxВнутренние и внешние ресурсы Программы, вы не знаете, как распределить регистры здесь, найдете удовлетворительный метод, программа содержитGPIO,EXTINT,UART,ШИМ,ADC,ЦАП,Таймер,SPI,IIC...
