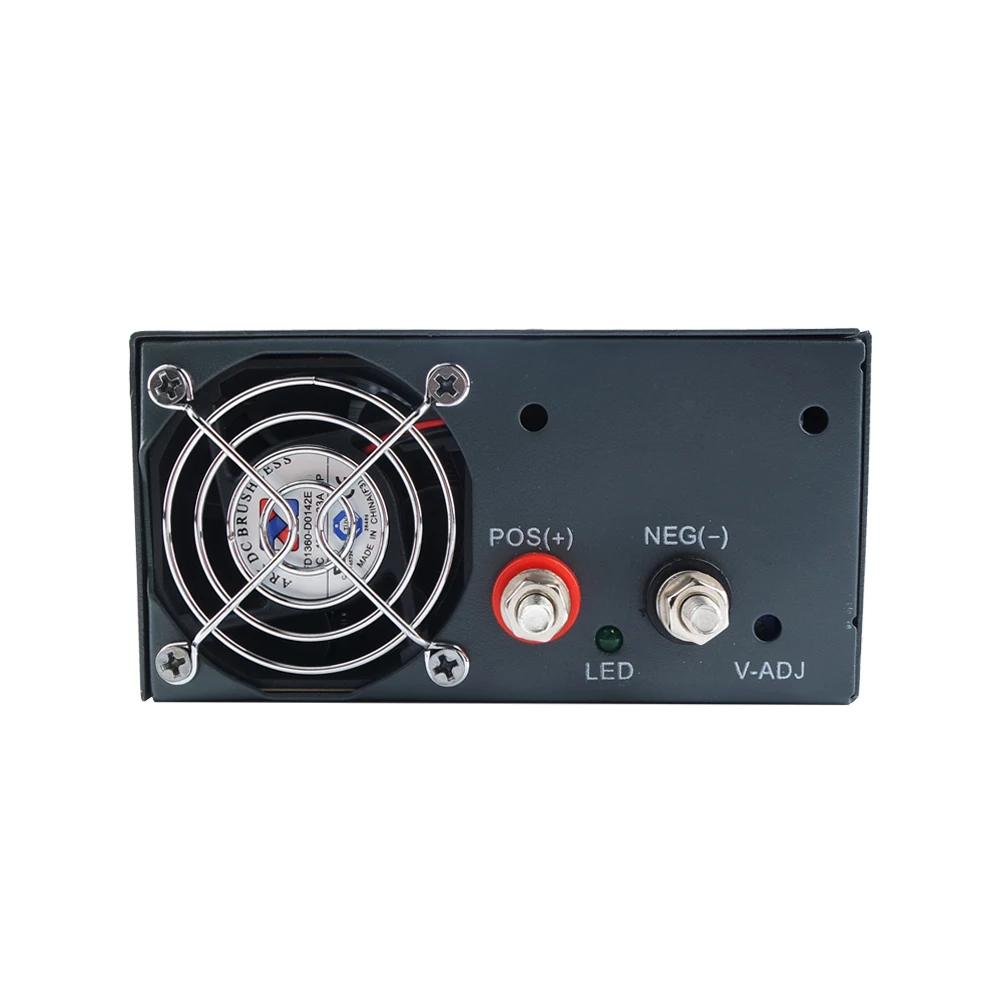

1200w импульсный источник питания 12v 24v cctv 100a smps 220acvolts dc переключатель | Обустройство

Выход

Выходное напряжение постоянного тока

12 В

15 в

24 В

36 В

48 В

Допуск выходного напряжения

± 1%

± 1%

± 1%

± 1%

± 1%

Номинальный выходной ток

100А

80а

50A

33A

24A

Диапазон выходного тока

0-100 A

0-80A

0-50 А

0-33A

0-24 a

Выходная мощность

1200 Вт

1200 Вт

1200 Вт

1200 Вт

1200 Вт

Пульсация и шум

120mVp-p

150mVp-p

240mVp-p

240mVp-p

480mVp-p

Регулируемый диапазон напряжения постоянного тока

+ 5%; внешним контролем напряжения 2 ~ 5 В, который может регулировать выходное напряжение номинального напряжения в диапазоне 40% ~ 100%

Запуск, подъем, Сохранение времени

800 мс, 50 мс, 16 мс загружен

Вход

Диапазон входного напряжения

88 ~ 132VAC/176 ~ 264VAC Выберите Переключатель 47 ~ 63Hz; 290 ~ 370VDC

Обмен входного тока

11A/230 В переменного тока

Эффективность

77%

83%

85%

85%

87%

Импульсный ток

120а/230В

Ток утечки

3,5 мА/240 В переменного тока

Защитные характеристики

Защита от перегрузки

101% ~ 115%

110% ~ 135%

Способ защиты: ограничение тока, задержка отключения, перезапуск

Высокотемпературная защита

TSW1 (Силовая трубка) температура> 100 °, перезапуск при отключении выхода

Окружающая среда

Рабочая температура, влажность

-10 ° ~ + 65 °, 20% ~ 90% RH

Сохраняйте температуру,

Влажность

-20 ° ~ + 85 °, 10% ~ 95% RH

Вибрирующее сопротивление

10 ~ 200 Гц переменного тока, 2G 10 мин./1 время цикла, 60 минут, ось

Безопасность

Компрессионный секс

I/P-O/P, I/P-FG: 1500VAC

Сопротивление изоляции

I/P-O/P, I/P-FG,> 100 M Ом/500VDC

Стандарт EMC

Совместимость с
FCC часть 15 класс А

Прочее

Вес

2,65 кг;

Упаковка

6 шт/16 кг/коробка

Примечание

1. Все параметры не указаны, все они находятся на 230 В переменного тока входном напряжении, номинальной нагрузке и 25 ° условиях измерения значения доходов.

2. Пульсация и напряжение шума в 20 МГц полоса пропускания осциллографа занимают 12 дюймов витая пара конец с 0,1 mu и 47 u при измерении емкости.

3. Допуск-это Ошибка настройки напряжения, скорость регулировки напряжения и регулировка общей суммы скорости тока.

4. Мощность, которую следует рассматривать как устройство, установленное в конечном оборудовании, это оборудование должно быть, чтобы убедиться, что это индекс EMC.
