Двухканальный генератор произвольной формы DDS FY6800/импульсный источник/счетчик

Двухканальный генератор произвольной формы DDS FY6800/импульсный источник/счетчик

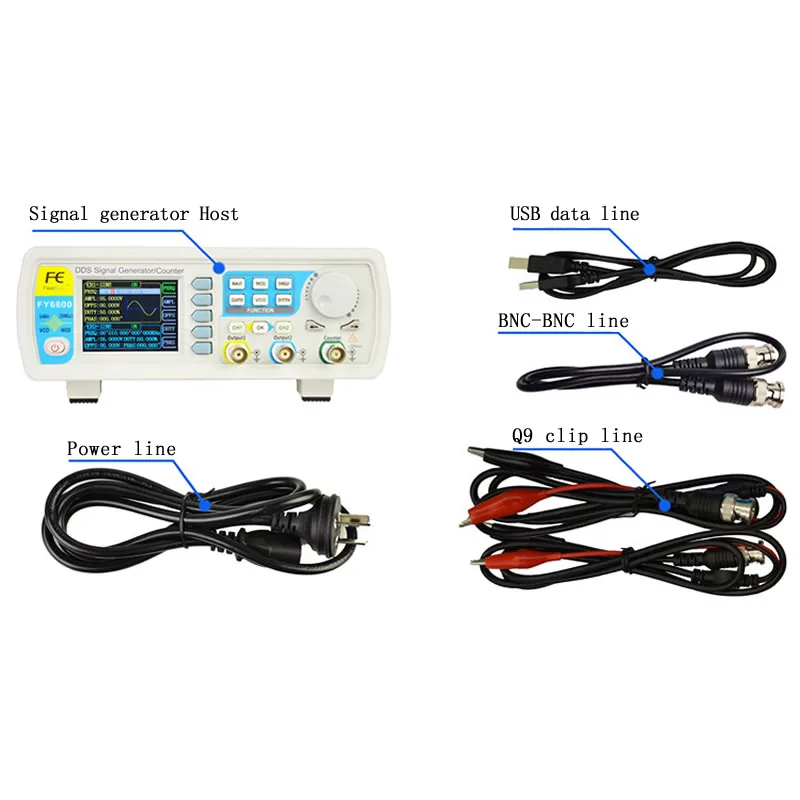

           FY6800-это новый высокопроизводительный генератор сигналов, который сочетает в себе преимущества наших продуктов серии FY3200, FY2300H и FY6600.После нескольких раз оптимизации, мы накопили богатый опыт НИОКР и производственные навыки, так что стабильность продукта была полностью гарантирована.С обширным общением с клиентами, мы имеем глубокое понимание пользовательского опыта инструмента. В начале дизайна, мы рассматриваем потребности и привычки пользователя как один из важных элементов дизайна инструмента и настаиваем на непрерывных инновациях.На пути дизайна продукта, мы более готовы выслушать предложения пользователей, и стремимся предоставить клиентам и друзьям более удобный и простой в использовании высокопроизводительный, экономически эффективные продукты.

Обновление продукта!

1. Добавьте AM, FM, PM, ASK, FSK, PSK модуляционную функцию!

2, регулировка фазы разрешение повышен до 0,01 градусов.

3. Обязанность регулировать разрешение для обновления до 0.01%;

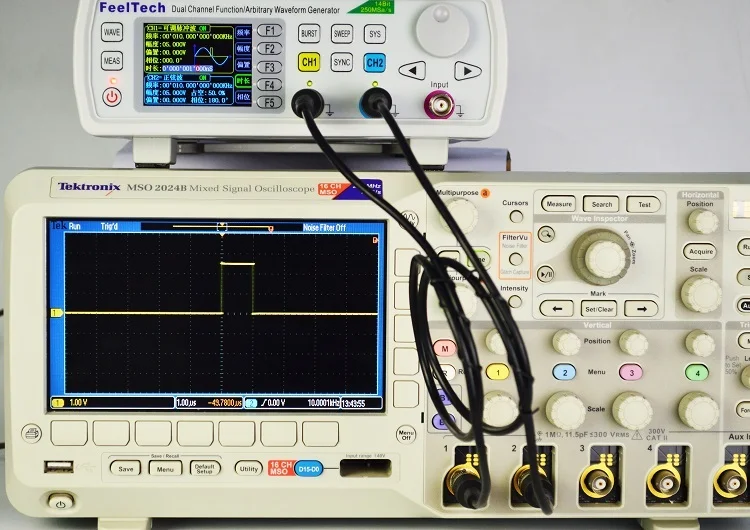

Четвертое время подъема и падения кромок квадратной волны можно отрегулировать. При установке выхода квадратной волны, нажатие кнопки F4 может переключаться между циклом работы и установкой времени подъема и падения края, так что инструмент может быть использован более широко.

5. Использование ключей из силикагеля и позолоченных контактных ключей делает ключи инструмента более долговечными и удобными в эксплуатации.

FY6800Серия двухканальных функций/генератор произвольной формы-это высокопроизводительный, экономичный и многофункциональный генератор сигналов, который объединяет функции генератора сигналов, генератора сигналов произвольной формы, Генератор импульсных сигналов, генератор сигналов частоты, счетчик и счетчик частоты.Богатые сочетания клавиш значительно упрощают сложный процесс работы.Это значительно улучшило работоспособность прибора. Используйте rs не нужно тратить много времени на обучение и знакомство с работой инструмента, чтобы они могли использовать его умело.Он особенно подходит для электронных энтузиастов, научно-исследовательских учреждений и высокотехнологичных предприятий, технического обслуживания автомобилей и других областях.

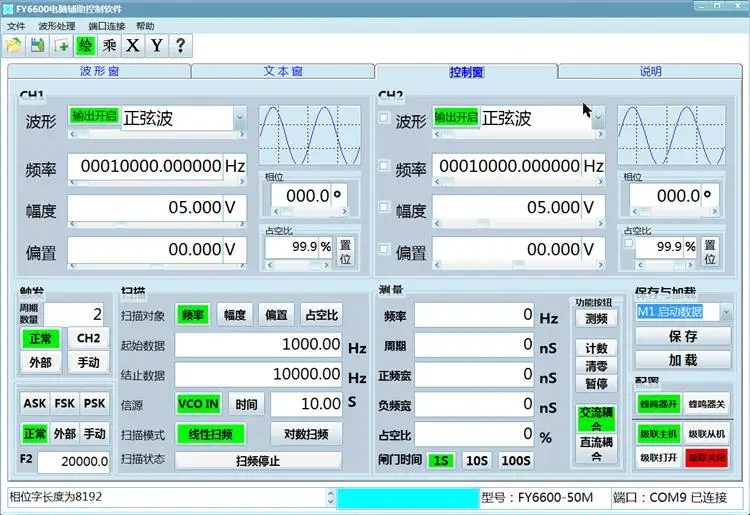

ИнструментТехнология прямого цифрового синтеза DDS используется для получения точных, стабильных и низких выходных сигналов искажений. Все параметры откалиброваны внутренней программой. С программным обеспечением ПК все функции инструмента могут управляться программным обеспечением ПК, и любая форма сигнала может быть изменена по ПК и сохранена в генераторе сигналов для передачи. Генерируется сигнал; Протокол связи открыт, что делает вторичное развитие очень простым; Крупномасштабная интегральная схема, технология поверхностного монтажа, высокая надежность, длительный срок службы; С выходной защитой от короткого замыкания, все выходные терминалы сигнала могут работать 60S при нагрузке короткого замыкания.

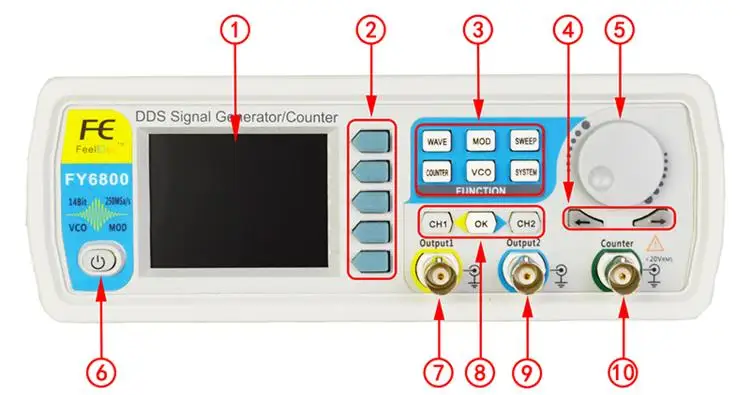

I. Обзор передней панели

Два, обзор задней панели

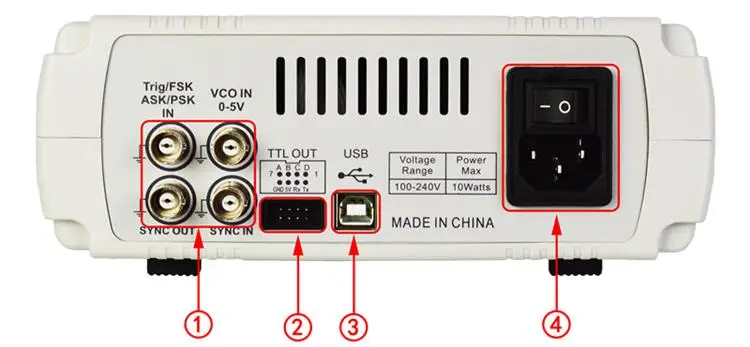

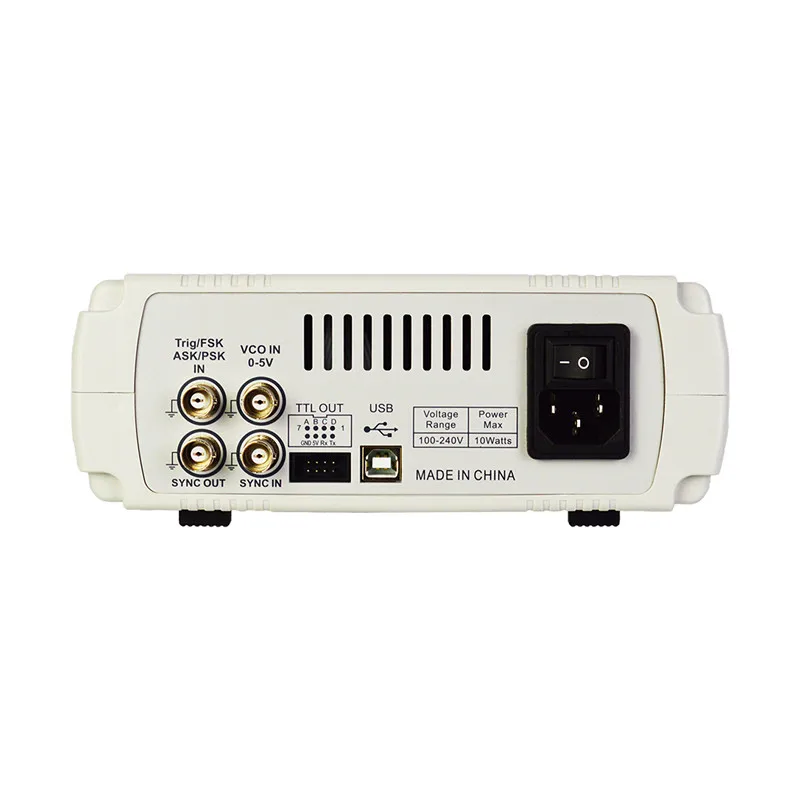

Задняя панель FY6800 показана ниже. Четыре BNC клеммы расположены на левой стороне, а именно DC Соединительный измерительный терминал Trig/FSK/ASK/PSK IN, внешний сканирующий входной сигнал терминал VCO IN, синхронный выходной соединитель синхронизирует и синхронный входной соединитель синхронизирует. Есть выходной порт TTL сигнала, порт USB, выключатель питания и входное гнездо питания в свою очередь.

1. Разъем BNCTrig/FSK/ASK/PSK IN:Измерительный терминал для соединения постоянного тока иСпроситьPSKFSKМодуляции триггер входного сигнала.ГУН в:Вход сканирования внешнего сигнала может реализовывать частоту регулирования напряжения, амплитуду регулирования напряжения, смещение регулирования напряжения, цикл регулирования напряжения и другие функции. Частота внешнего входного сигнала должна быть500 ГцСигнал генерируется при хвостовой части генератор сигналов.ГУН вПорты и разъёмы входного сигнала.Синхронизация с отверстиями:Синхронный выходной сигнал терминал.SYNC в:Синхронный входной сигнал терминала.

2. Выход сигнала TTLСредиАЧастота порта соответствует частоте и фазе выхода канала.BПорты и разъёмы иАЧастота портов однородна, но фаза противоположна.180Град.).CЧастота и фаза порта соответствуют каналу 2.DПорты и разъёмы иCЧастота портов однородна, но фаза противоположна.180Град.).

3. USB устройстваИнтерфейсИспользуется для связи с компьютерами. ЭтоUSBПоворотаTTLПоследовательный порт должен установить серийный драйвер. Через программное обеспечение верхнего компьютера или пользовательское программирование.

4.Главный выключатель питания иМощность входИнтерфейс Источник питания, используемый для подключения генератора сигнала."-"Включите питание генератора сигнала и наберите до"O"Для выключения питания генератора сигнала.Диапазон входного напряжения AC100V-AC240V.

Преимущество 1: простой и понятный интерфейс man-machine и удобная и Быстрая кнопка управления.

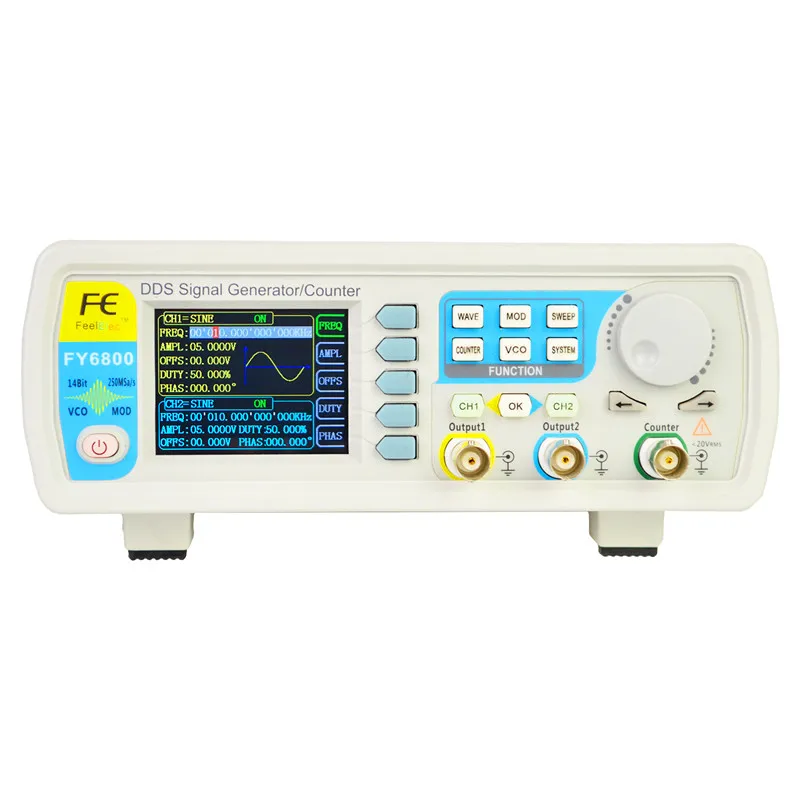

Интерфейс дисплея принимается.2,4 дюймовНа тонкопленочных транзисторах на тонкоплёночных транзисторахЦветной ЖК-экран, вы можетеОн также отображает два канала для вывода.С ВОЛНИСТЫМ рисунком (Содержит пользовательские произвольный волновой сигнал)Он может отображать параметры двух каналов одновременно и запрашивать функцию текущей кнопки. Каждая функция имеет свой собственный интерфейс работы, что делает вашу работу более интуитивной и удобной.

После широкого общения с клиентами и понимания их привычек использования и требований, инструмент добавляет большое количество быстрых функциональных клавиш, которые могут войти в широко используемый функциональный интерфейс с одной клавишей, значительно упрощает операции и может быть завершена без прочтения инструкций.95%Управление.

Инструмент для принятияСиликоновая клавиатураРегуляторЭто может полностью изменить вяжущее ощущение ключей в прошлом и принести Вам комфортный опыт, улучшая срок службы. Кнопка «челнок» может быстро вращаться только при прикосновении большого пальца, чтобы вы могли использовать ее плавно.После завершения настройки параметров нажмите кнопку OK в течение 3 секунд, чтобы быстро сохранить параметры, установленные в данный момент, и следующая загрузка может автоматически настроить их.

Преимущество второе:FY6800 принятия14 бит высокоскоростной D/A чип, волновой формы тонкой прокатки резистора сети;

Преимущество третье:Глубина хранения каждого сигнала обновляется до 8192*14 бит.

Чем дольше глубина хранения сигнала, тем больше деталей сохранения деталей формы сигнала, которые могут восстановить детали сигнала с высокой точностью.

Преимущество четвертое:Два канала выходной сигнал фазы может быть отрегулировано с точностью до 0,01 градусов, а также область применения шире.

Преимущество пять:4 способа TTL Уровень выходного сигналаПрименение инструмента более широкое.

Преимущество шесть: отличная небольшая Выходная способность сигнала;

FY6800 может выводить небольшие сигналы 1mVPP, а амплитудное разрешение-1 мВ, и это может быть достигнуто.1 мвpp,10 мвpp,100mVpp, 1Vpp, 10Vpp и другие различные значения шага, максимальный диапазон.1mVpp ~ 20Vpp без регулирования полярности.

Преимущество 7: отличная конструкция цепи и высокопроизводительный чип ядра, чтобы сделать выходной сигнал более стабильным.

Отличный дизайн с высокопроизводительным сердечником обеспечивает стабильность выходного сигнала на высокой частоте. Максимальный Частотный диапазон синусоидальной волны-1 Гц ~ 60 МГц, максимальный диапазон квадратной волны.1uHz ~ 25 МГц(Время подъема квадратной волны 5 в такое же низкое, как 7nS, а максимальная выходная частота может достигать 25 МГц.)Другое волны Частотный диапазон1uHz ~ 10MHz, полный диапазон частотного разрешения 1uHz, полный диапазон частоты без полярности регулировки.

Преимущество 8: Типы сигналов Более богаты, и прибор имеет встроенное пространство для хранения сигналов 97 групп.

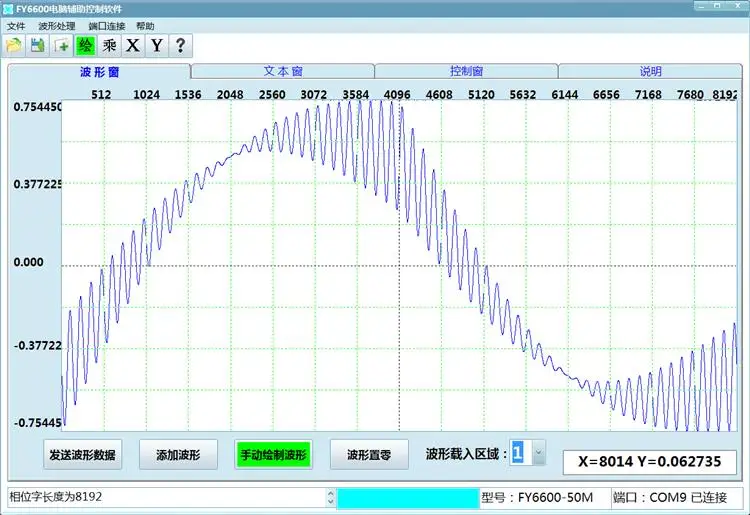

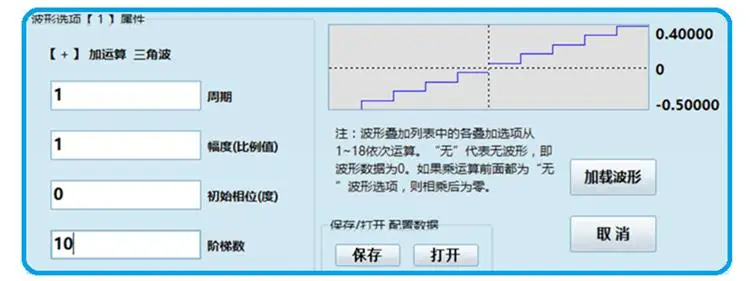

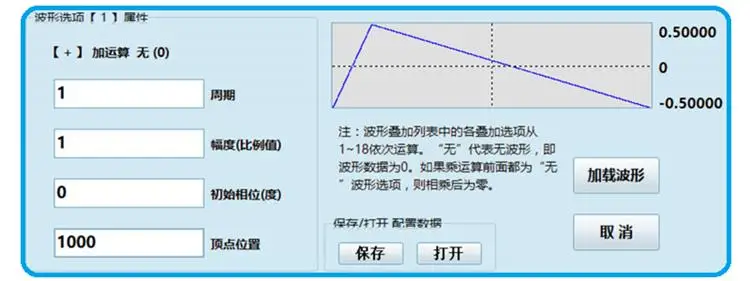

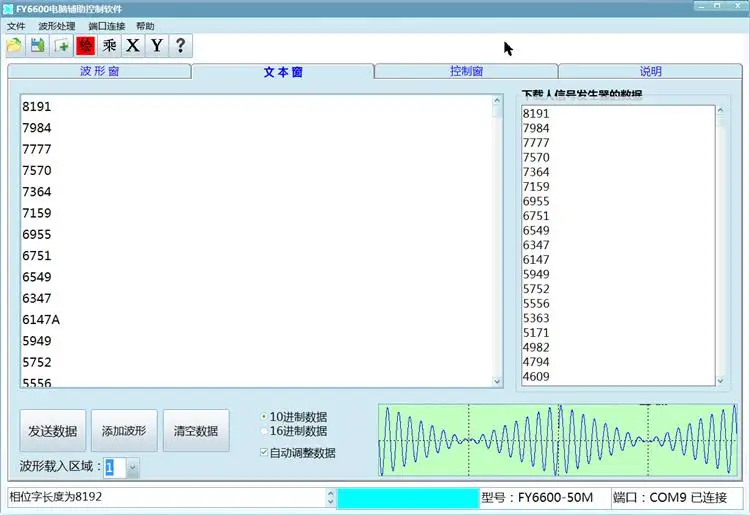

Инструмент не только предустанавливает 33 общие формы сигнала для пользователей, но также предоставляет пользователям до 64 групп пользовательского пространства для хранения сигналов (8192*14 бит). Пользователи могут редактировать и загружать формы сигналов с помощью программного обеспечения, предоставленного нашей компанией..

Преимущество девять:Мощные функции модуляции;

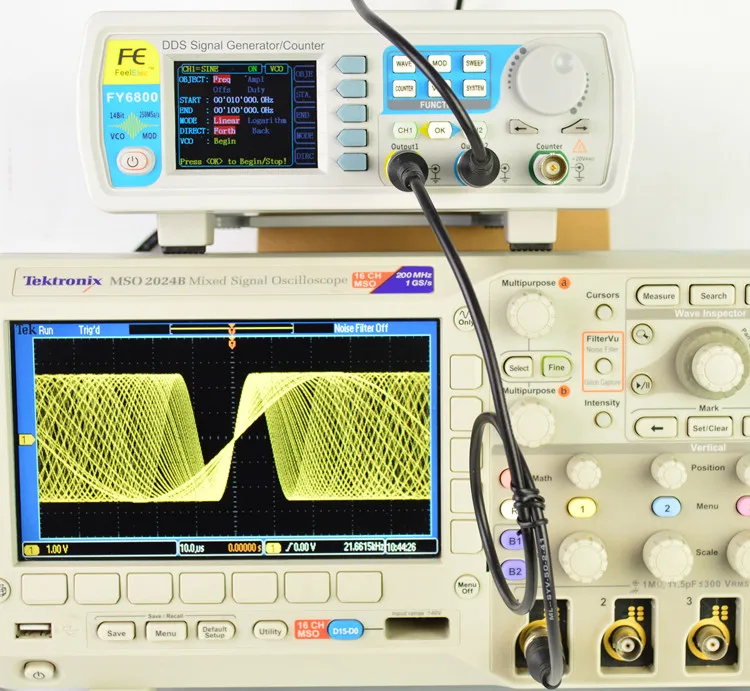

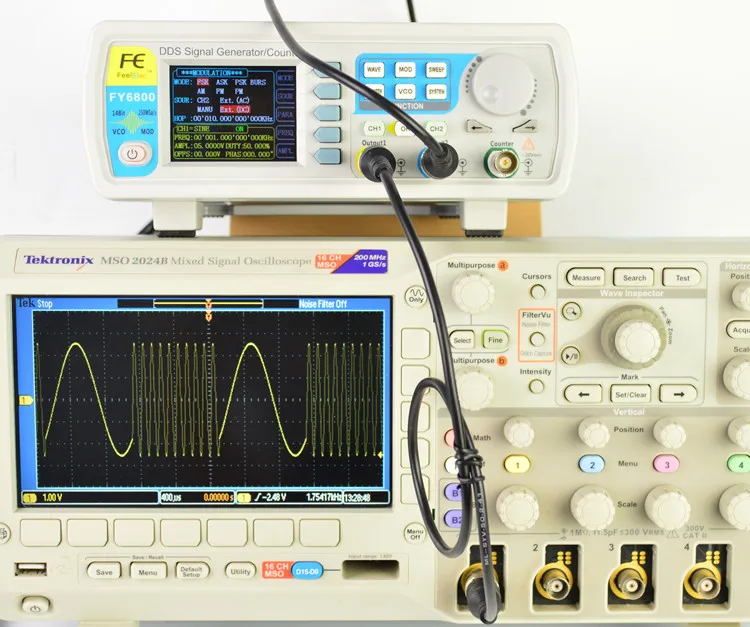

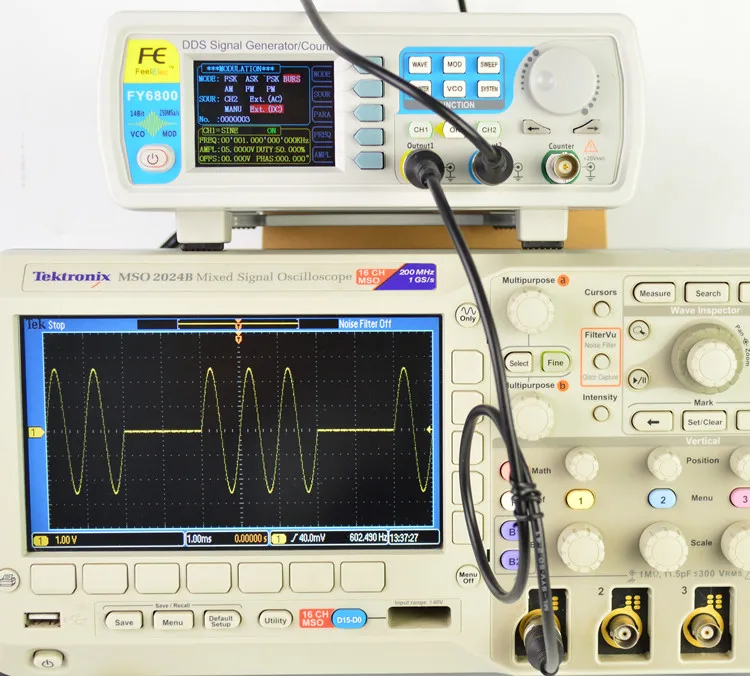

Прибор не только поддерживает внутреннюю настройку параметров для сканирования частоты сигнала, амплитуды, рабочего цикла и параметров уровня смещения, но также поддерживает внешнее аналоговое напряжение.(Функция VCO)Выходная частота прибора,Амплитуда, рабочий цикл и модуляция уровня смещения. В то же время инструмент также имеетAM, FM, PM, ASK, PSK, FSK и другие функции модуляции.

Преимущество десять:Функция измерения более комплексна.

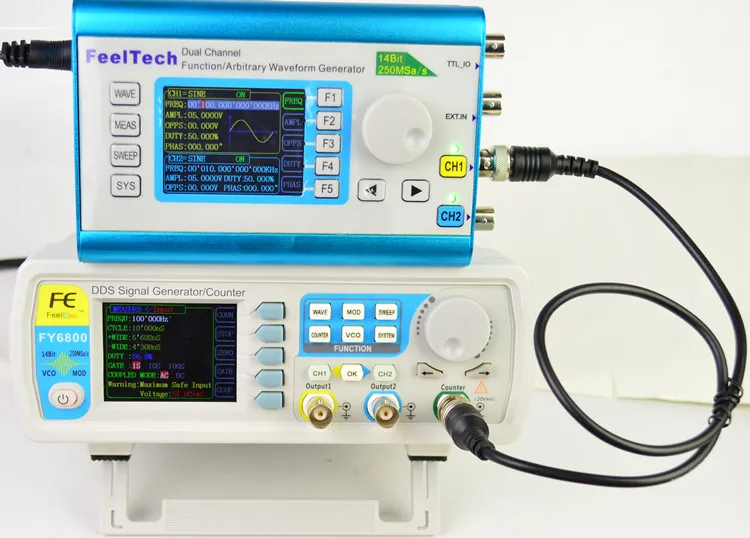

Прибор может измерять частоту, период, ширину положительного импульса, ширину отрицательного импульса и рабочий цикл сигнала, и все параметры отображаются на одном интерфейсе. Функция счетчика имеет два режима соединения постоянного и переменного тока, которые могут эффективно решить проблему неточности подсчета переменного тока. Максимальная частота прибор может достигать 100 МГц, и минимальный объем измерения частоты 0,01 Гц.

Есть некоторые преимущества, которые мы не перечислим, вы также можете сообщить нам свои потребности, добро пожаловать, чтобы связаться с вами.
