433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4CH

---

433 МГц Универсальный беспроводной пульт дистанционного управления DC 12 В 4CH релейный модуль приемника и Радиочастотный пульт дистанционного управления 433 МГц передатчик света

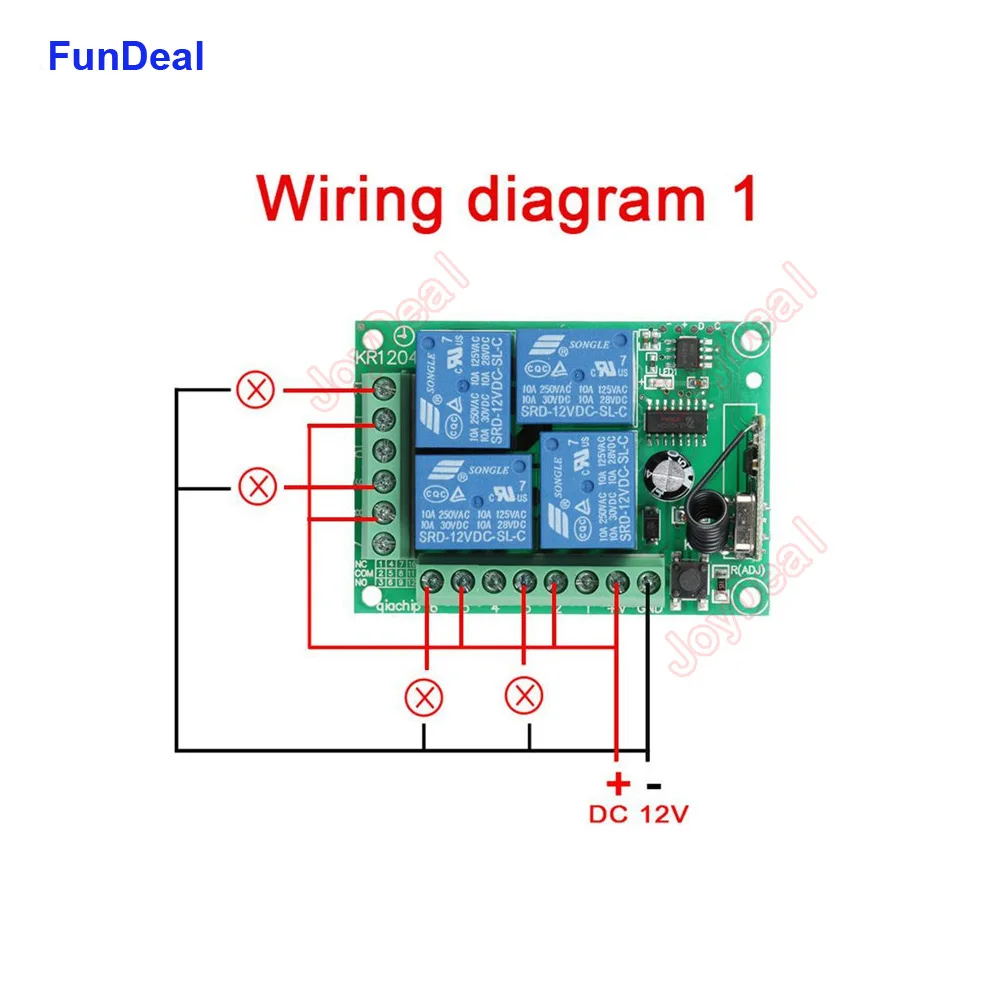

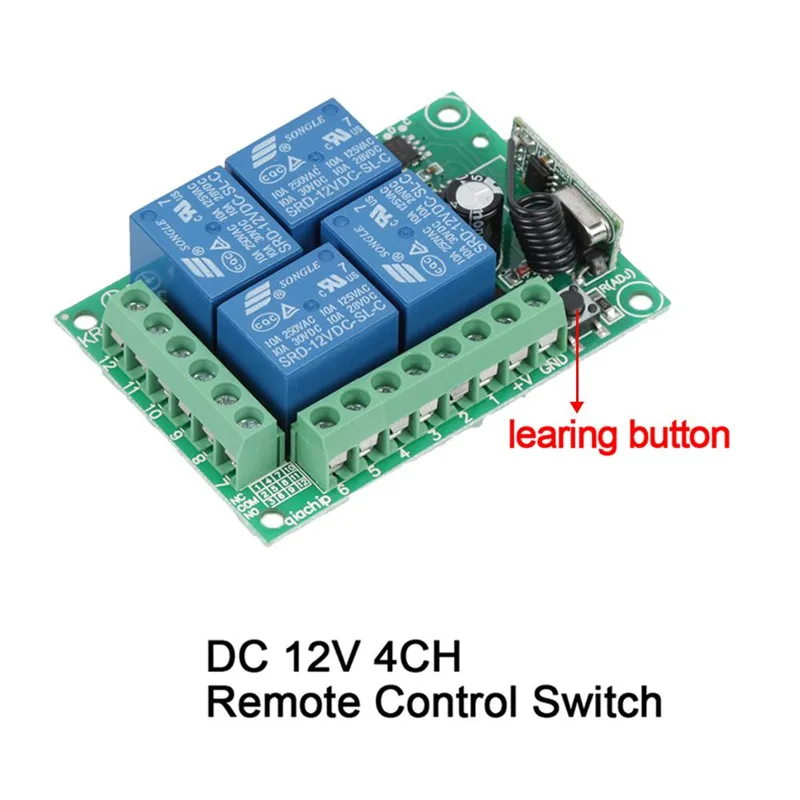

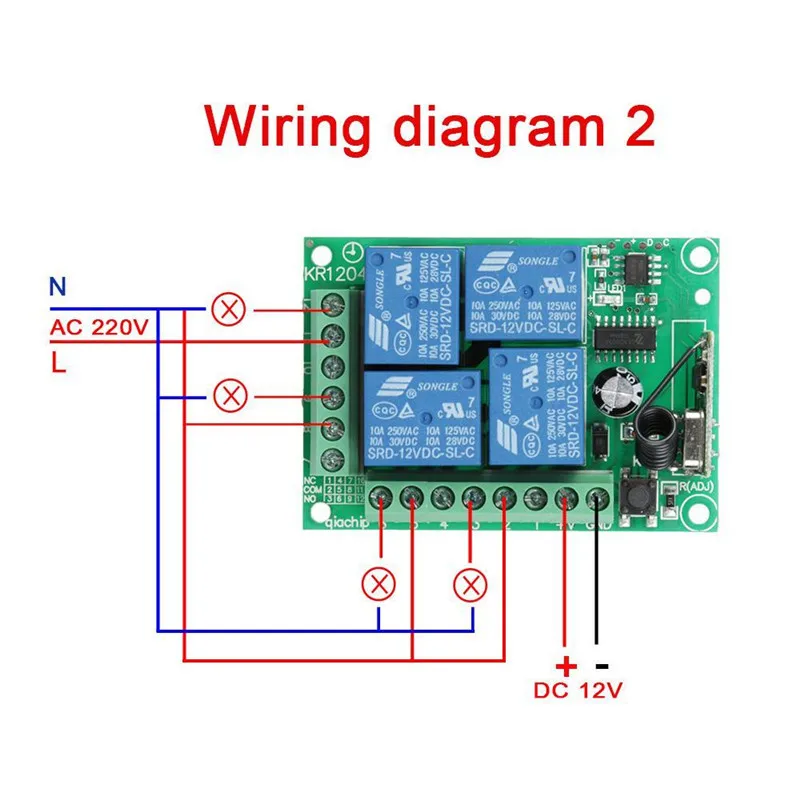

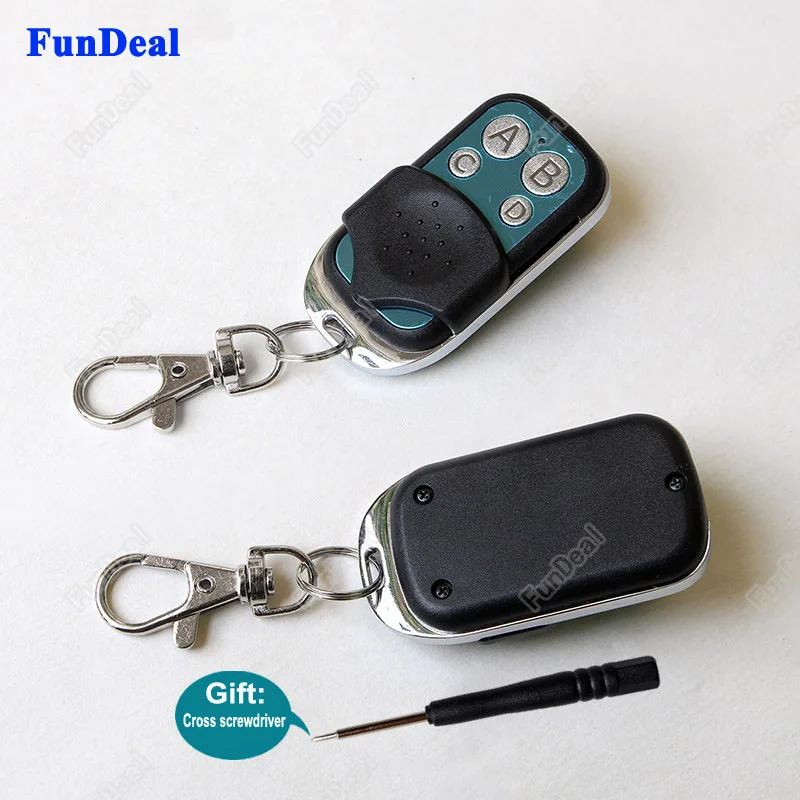

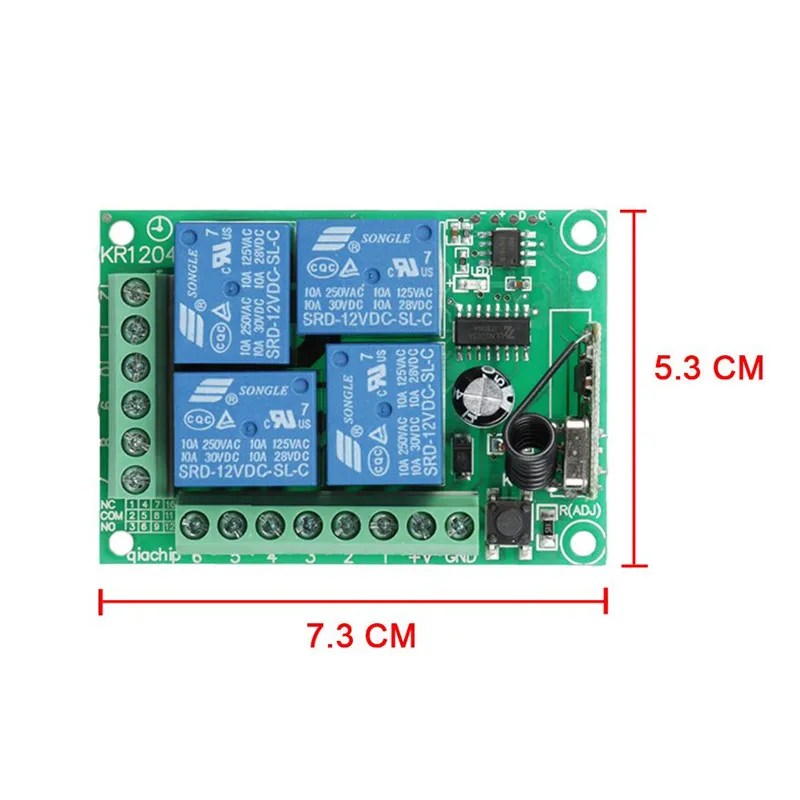

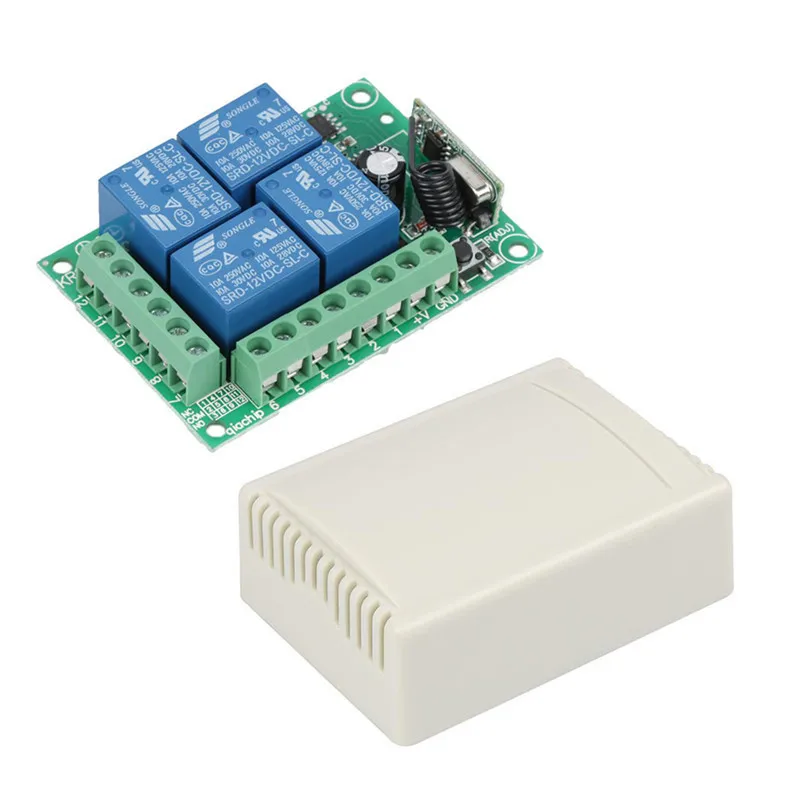

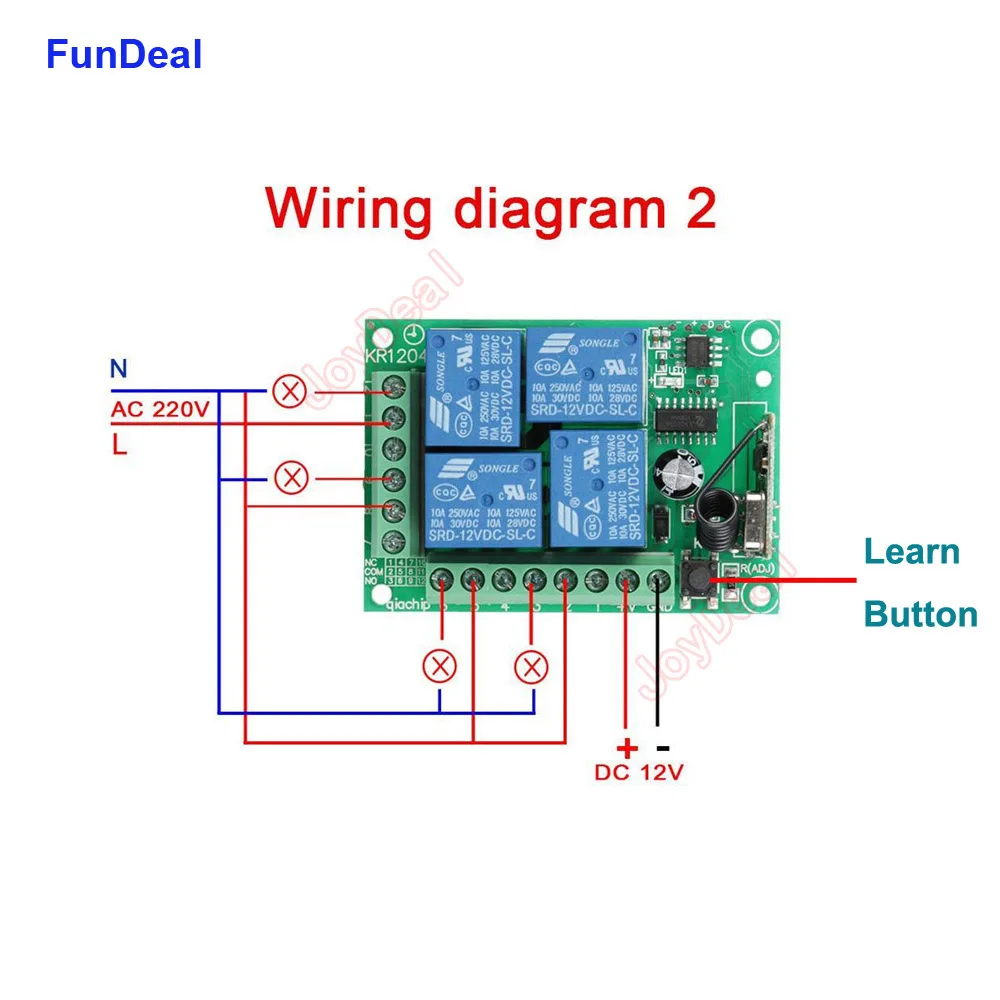

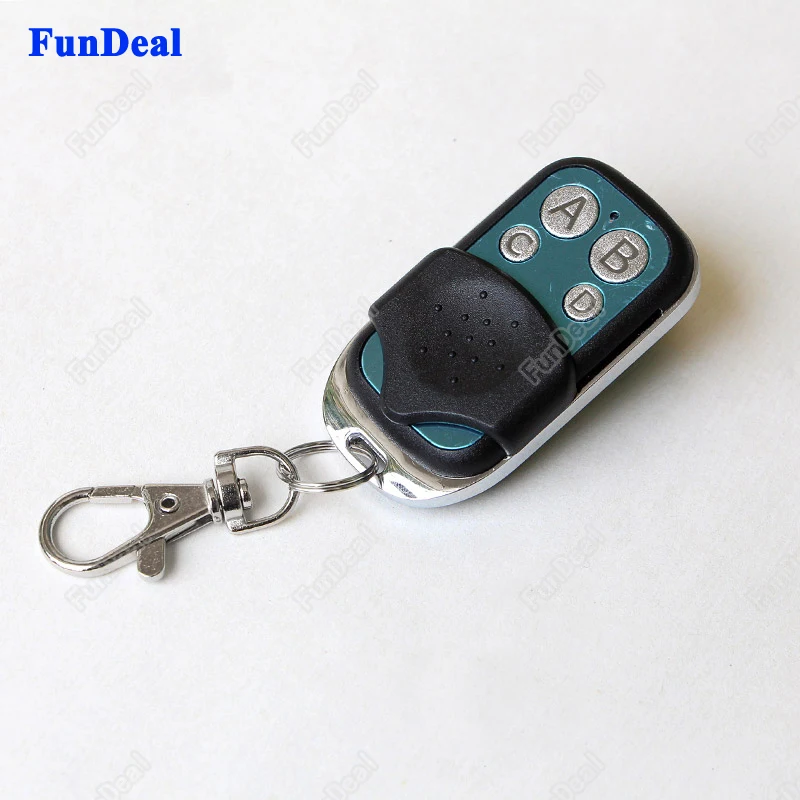

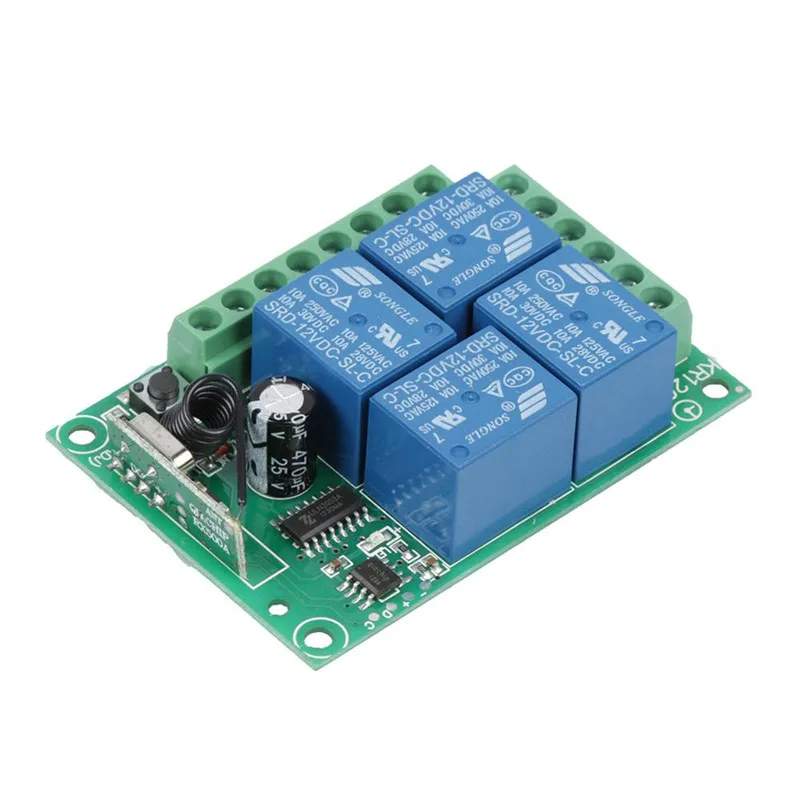

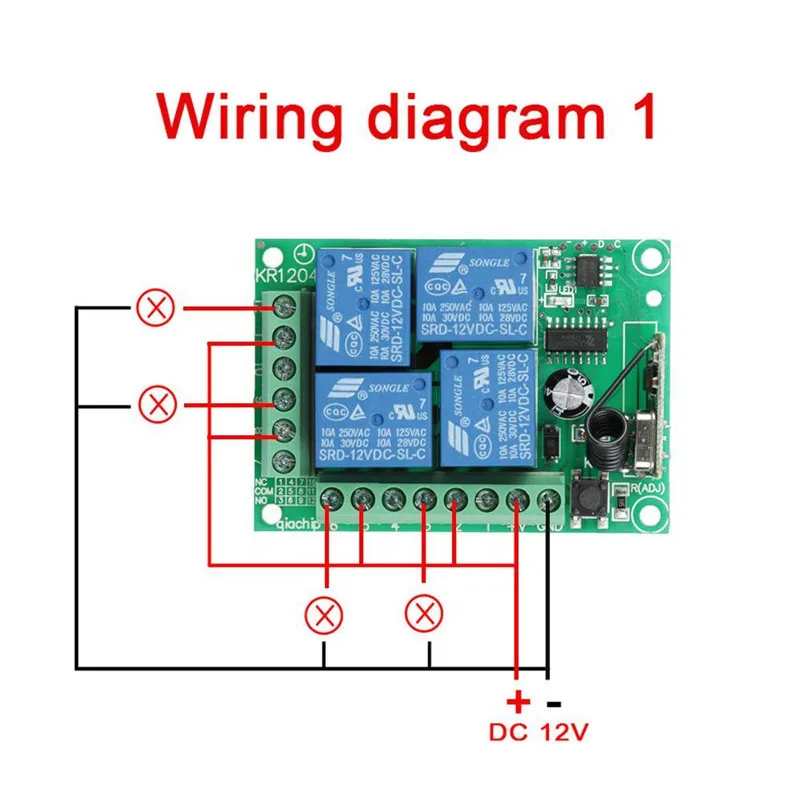

Технические данные: 1. Рабочее напряжение: DC12V 2. Ток покоя: 5 мА 3. Рабочая частота: 433 МГц 4. Чувствительность приема:-104dBm 5. Функция: Мгновенный/тумблер/защелкивающийся 6. Режим модуляции: ASK 7. Режим соответствия: Интеллектуальный код обучения 8. Режим выхода: сухой контакт/выходное напряжение 9. Корпус: Да 10. Рабочая температура:-30 ~ + 80 11. Размер печатной платы: 68,2x48,2 (мм) + V-положительный полюсный вход GND-вход отрицательного полюса 1-KC1 нормальное закрытие реле (NC) 2-KC1 общее реле (COM) 3-KC1 нормальное открытие реле (нет) 4-KC3 нормально замкнутый реле (NC) 5-KC3 общее реле (COM) 6-KC3 нормально открытый реле (нет) 7-KC2 нормальное закрытие реле (NC) 8-KC2 Общие Реле (COM) 9-KC2 нормальное открытие реле (нет) 10-KC4 нормальное закрытие реле (NC) 11-KC4 Общие Реле (COM) 12-KC4 нормальное открытие реле (нет) Когда реле заряжено, нет и COM подключено. Характеристики пульта дистанционного управления: Рабочая частота: 433,92 МГц Питание от аккумулятора на 3 в(Батарея входит в комплект), Материал: ПВХ. Кнопка: 4 кнопки Размер: 55 мм x 30 мм Рабочее напряжение: 3 в Рабочий ток: 12mA Мощность передачи: 10 мВт Режим модуляции: ASK (AM). Тип кодирования: обучение. Расстояние передачи: 80 м Обратите внимание: Различные варианты включают различные упаковки: Упаковка-1 шт. в комплекте: 1 шт. * DC 12 V 4CH пульт дистанционного управления Модуль приемника (KR1204) В праздничные дни (включая корпус) ,

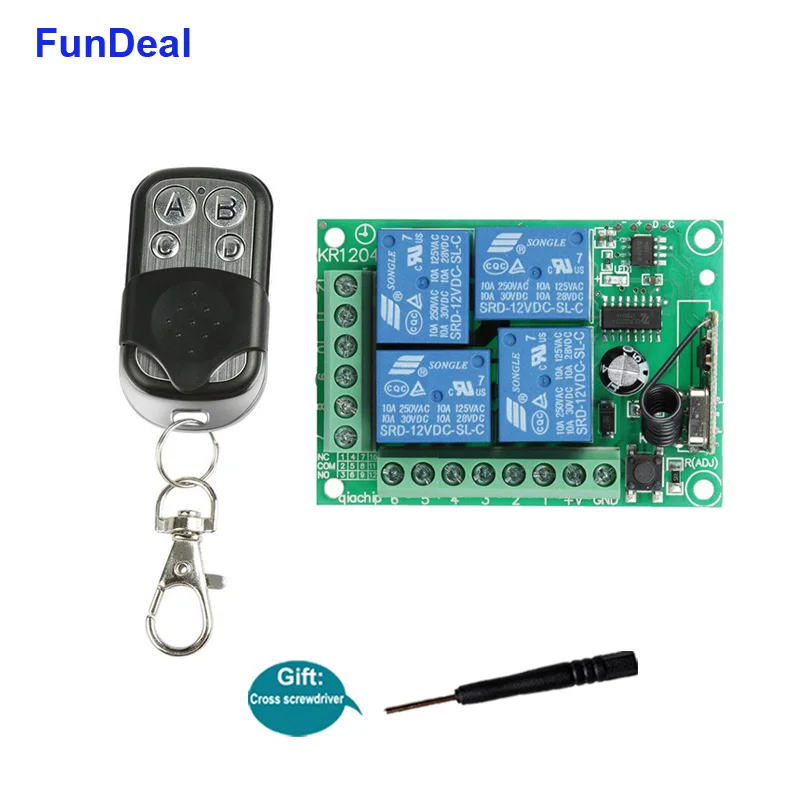

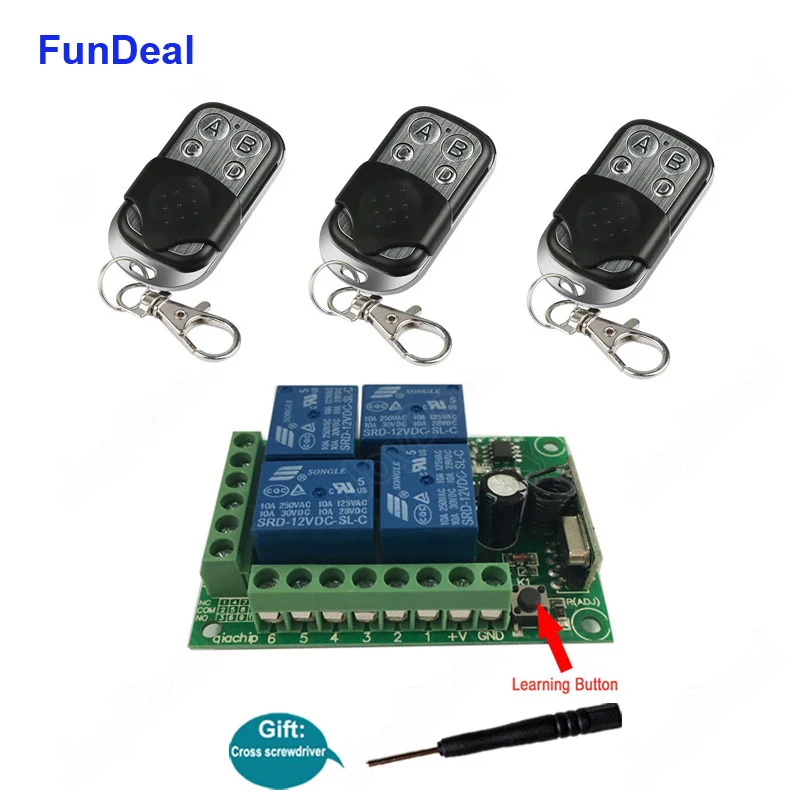

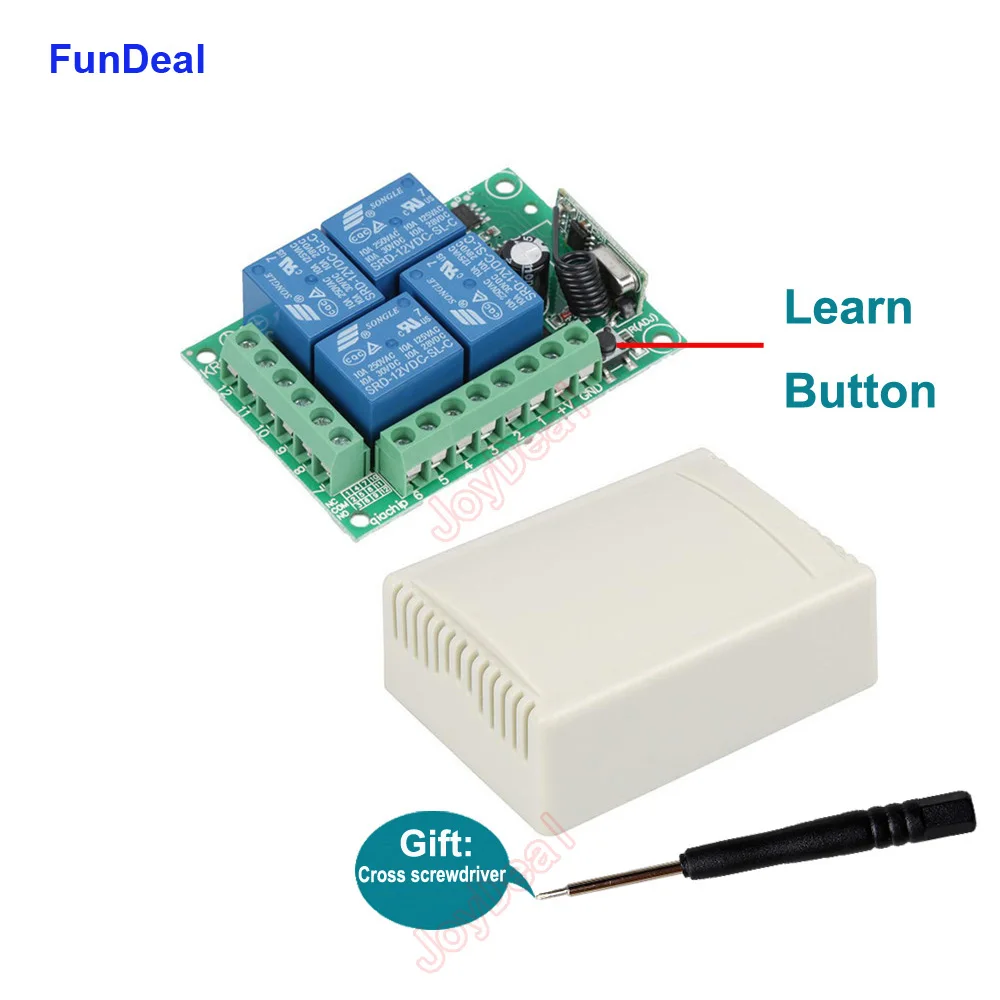

                                          1 шт. * Пульт дистанционного управления В праздничные дни (включая батарею)  ; Пакет 2 включает в себя:   1 шт. * DC 12 V 4CH пульт дистанционного управления Модуль приемника (KR1204) В праздничные дни (включая корпус) ,

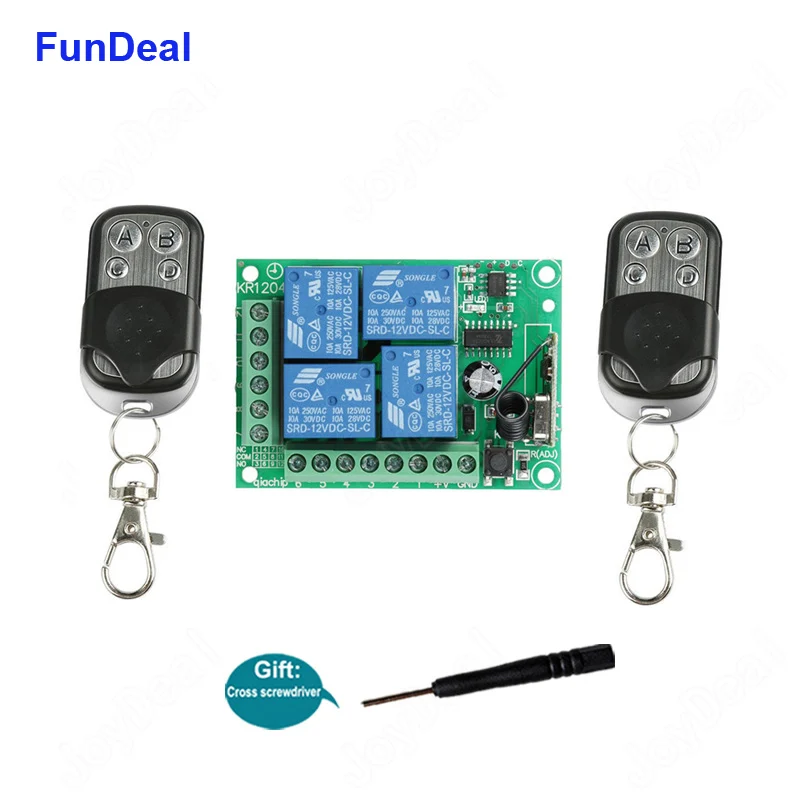

                                          Комплект из 2 предметов * Пульт дистанционного управления В праздничные дни (включая батарею)  ;

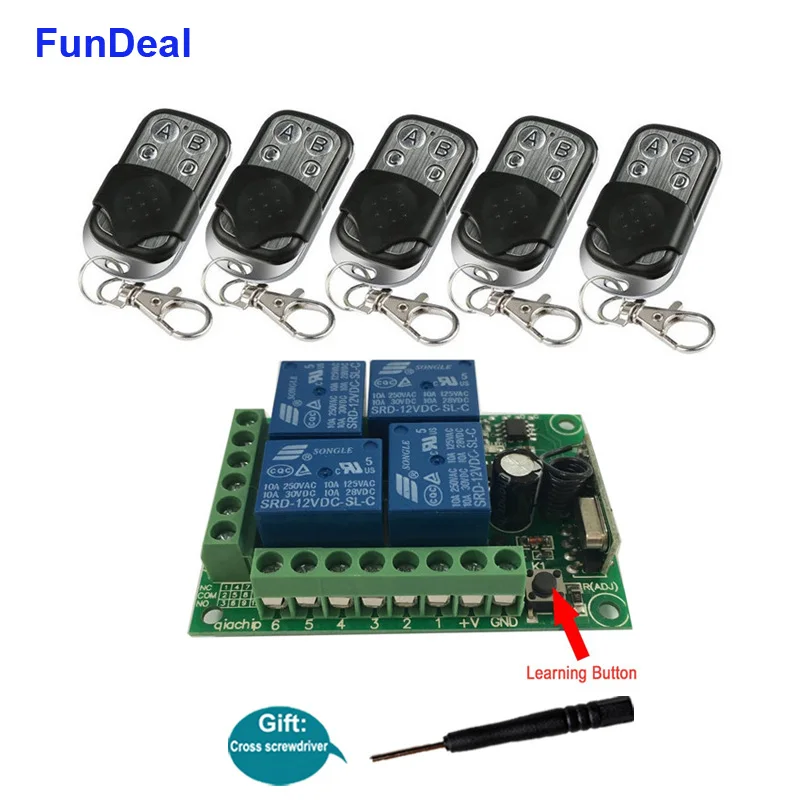

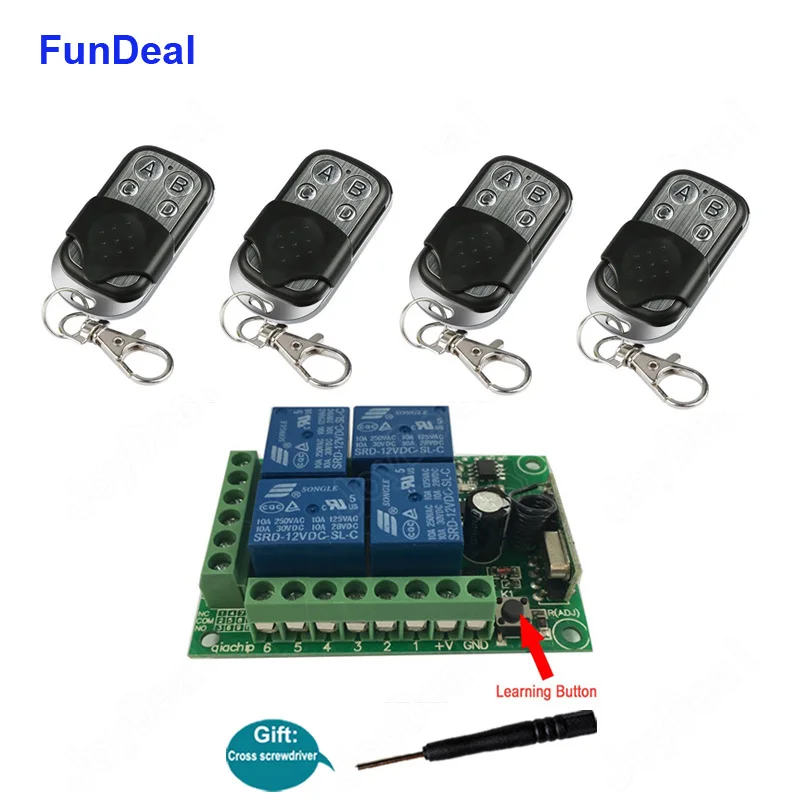

Упаковка 3 В комплекте:   1 шт. *  DC 12 V 4CH пульт дистанционного управления Модуль приемника (KR1204) В праздничные дни (включая корпус) ,                                           3 предмета в комплекте* Пульт дистанционного управления(Включая аккумулятор); Упаковка 4 В комплекте:   1 шт. *  DC 12 V 4CH пульт дистанционного управления Модуль приемника (KR1204) В праздничные дни (включая корпус) ,                                           4 предмета в комплекте* Пульт дистанционного управления(Включая аккумулятор); Комплект 5 включает в себя:   1 шт. *  DC 12 V 4CH пульт дистанционного управления Модуль приемника (KR1204) В праздничные дни (включая корпус) ,                                           5 шт.* Пульт дистанционного управления(Включая батарею). Бесплатный подарок: крестовая отвертка * 1 шт. Пожалуйста, обратите внимание: Каждая посылка получает только 1 крестовую отвертку в качестве бесплатного подарка независимо от того, сколько вы заказываете, Если вам нужна крестовая отвертка или отвертка с плоской головкой, пожалуйста, закажите следующие ссылки: https:/store/product/2pcs-set-433-mhz-Hot-Fashion-Repair-Kit-Cross-Flat-Head-Screw-Driver-For-433Mhz-RF/2921105_32798261466.html     Способ подключения цепи: Пожалуйста, обратите внимание:Номер детали модуля переключателя приемника KR1204-4 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется импутом COM pin. Режим 1: Подключите COM к источнику питания 12 В постоянного тока, выходной штырь будет создавать сигнал 12 В постоянного тока. Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания:   Режим 2: Подключите COM pin с любым другим дополнительным источником питания, выход будет создавать такой же сигнал напряжения, как и дополнительный источник питания. Это может быть постоянный ток или переменный ток. Определяется дополнительным источником питания. Но, пожалуйста, обратите внимание:Дополнительный источник питания должен находиться в диапазоне между модулем переключателя приемника-(DC5-12V, 85-240 В переменного тока). Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания:    Режим 3: Mix режим работы:Вы также можете сделать 2 канала работы в режиме выхода постоянного тока и 2 с выходом переменного тока. Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания: О Рабочий режим: Вы можете использовать пульт дистанционного управления с модулем переключателя приемника (KR1204-4) в 3 Режимах: 1. Мгновенный/пробежка:Нажмите и удерживайте-> on; Release-> Off Удерживайте нажатие одной кнопки, соответствующий канал работает/включается; Ослабьте палец, чтобы остановить/выключить. (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик) 2. Переключатель/самозамок:Нажмите-> on; нажмите еще раз-> Off       Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включен; Нажмите ту же кнопку снова и выключите. (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик). 3. Блокировка/Блокировка:Нажмите-> ВКЛ; нажмите другую кнопку-> ВЫКЛ Нажмите одну кнопку в течение одного времени, соответствующий канал работает/включен; Нажмите другую кнопку, чтобы остановить/выключить (в то же время работает другой соответствующий канал). (4-канальный переключатель (приемник) Требуется 4 кнопки дистанционного управления (передатчик). Настройка режима работы: 1. Мгновенный режим:При нажатии один разКнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления сообщает об успешном настройке мгновенного режима. 2. Режим переключения: Нажмите два разаКнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует об успешном настройке режима переключения. 3. Режим блокировки: Нажатия три разаКнопка обучения на доске приемника (светодиодный индикатор на доске приемника будет сигнализировать одновременно), затем нажмите первую кнопку дистанционного управления, следуйте за второй кнопкой дистанционного управления, сигнал три раза по светодиодному Индикатору дистанционного управления информирует о том, что режим блокировки успешно установлен (первая кнопка стоит ВКЛ, вторая кнопка стоит выключить). 4. 2 CH мгновенный + 2 CH тумблер:Нажатия в четыре разаКнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнализируя о том, что светодиодный индикатор дистанционного управления успешно настроен. 5. 2CH мгновенный + 2CH Блокировка: Нажмите пять разКнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнализируя о том, что светодиодный индикатор дистанционного управления успешно настроен. 6. 2 CH тумблер + 2 CH Блокировка: Нажатия шесть разКнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнализируя о том, что светодиодный индикатор дистанционного управления успешно настроен. 7. 2 CH защелка + 2 CH защелка: Семь разКнопка обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнализируя о том, что светодиодный индикатор дистанционного управления успешно настроен. 8. Удаление существующих данных дистанционного управления: Нажатием восемь разКнопка обучения на плате приемника, светодиодный индикатор на плате приемника будет мигать восемь раз, существующие пульты дистанционного управления удаляются успешно.    Примечания: 1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества. 2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача) 3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой. 4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа. Более того: система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.
