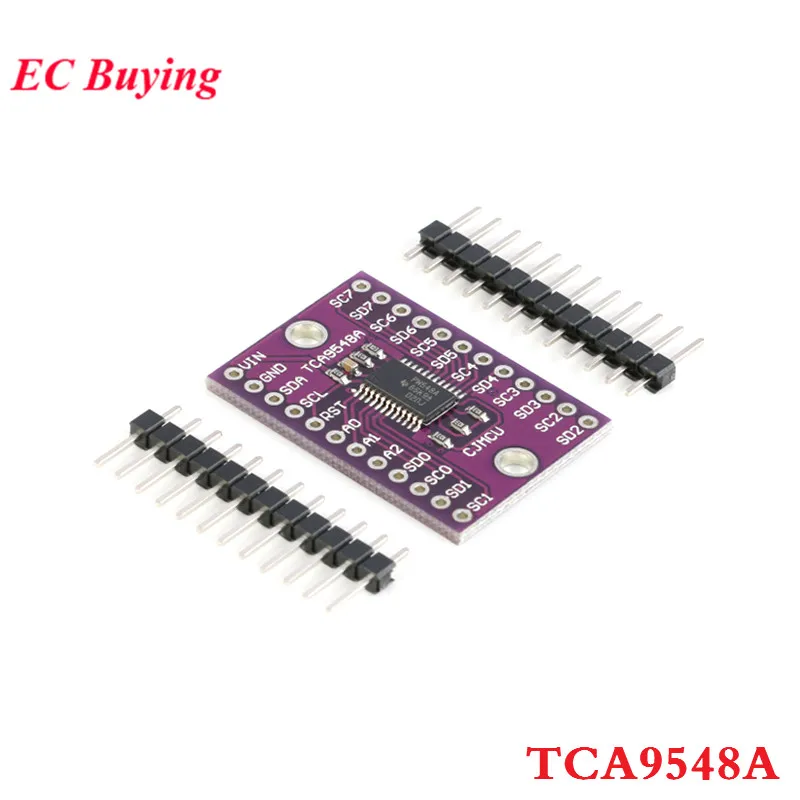

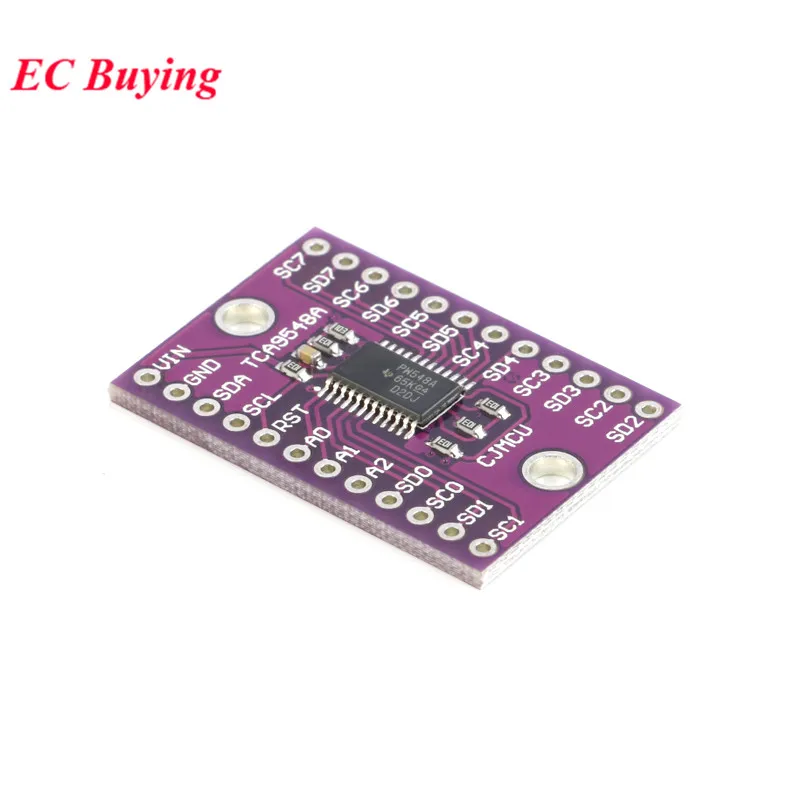

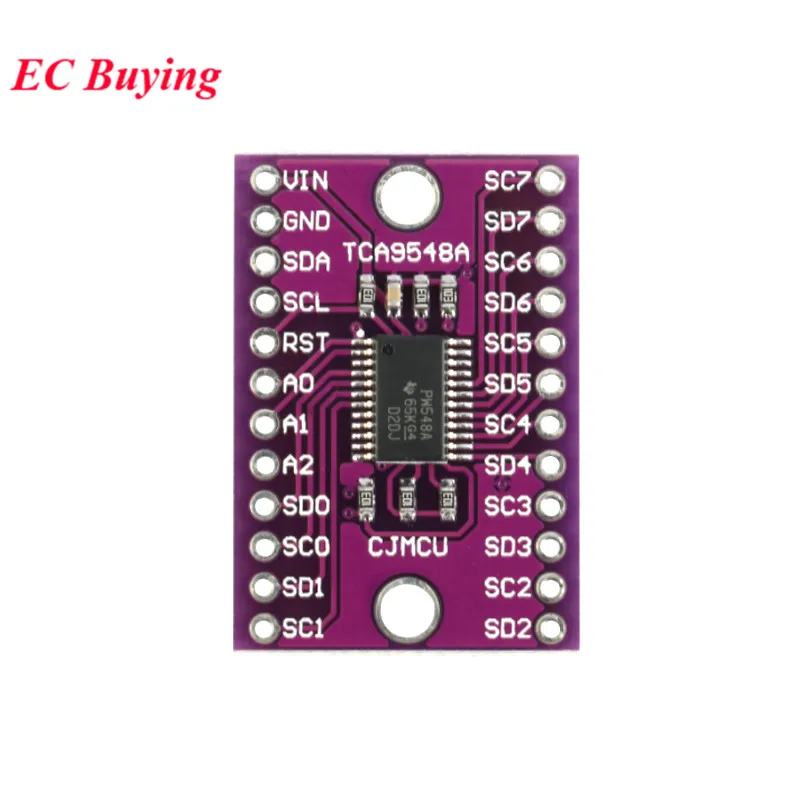

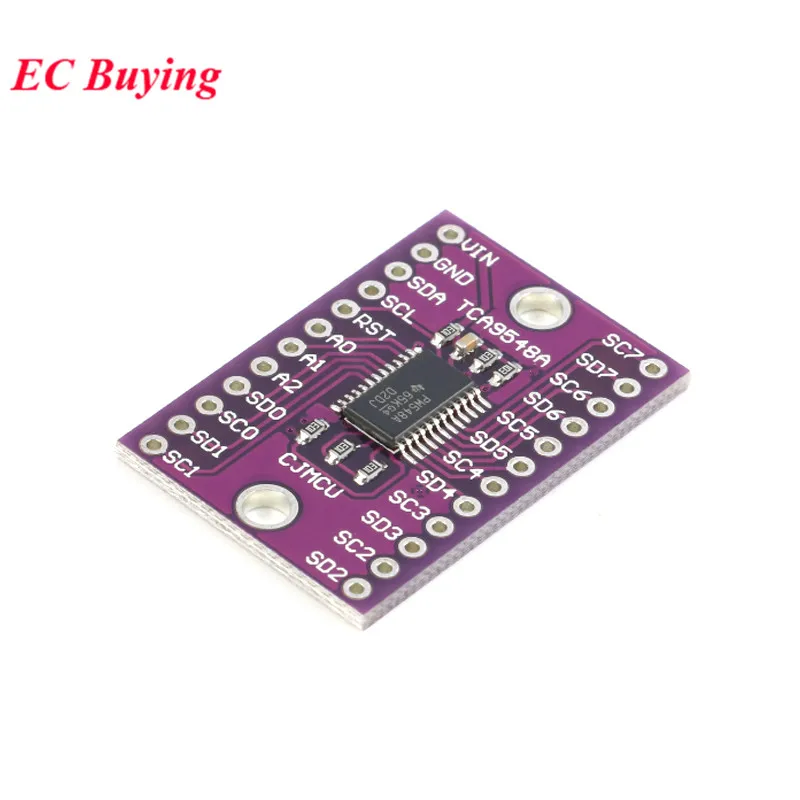

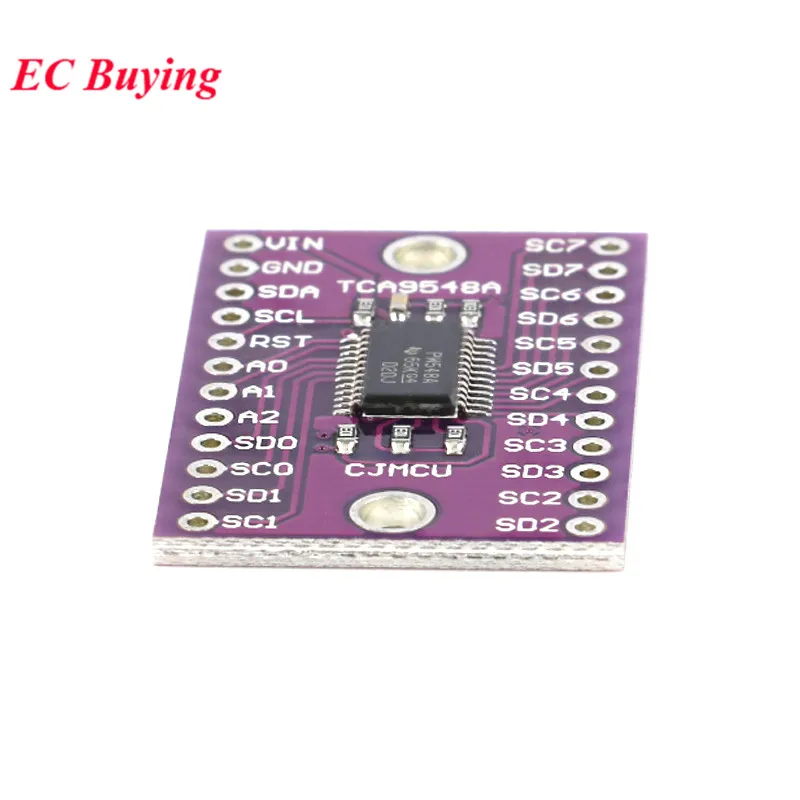

Плата расширения TCA9548A 8-канальный многоканальный модуль I2C IIC макетная плата TCA9548 |

Плата расширения TCA9548A 8-канальный многоканальный модуль I2C IIC макетная плата TCA9548 |

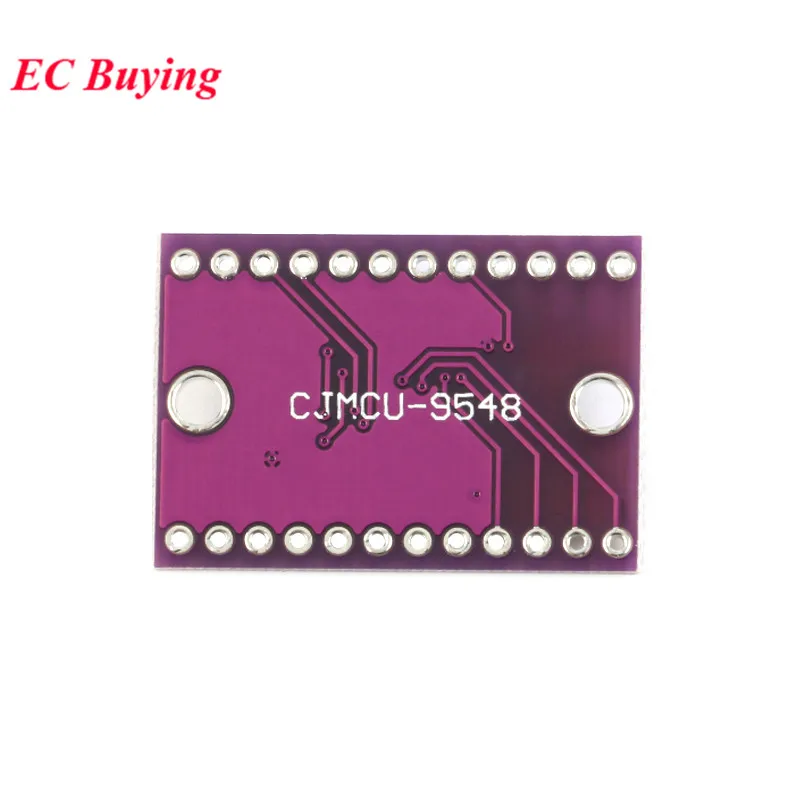

Вы только что нашли Идеальный Датчик I2C, и вы хотите подключить два или три или более из них к Arduino, когда вы понимаете, что «Ох, этот чип имеет фиксированный I2C Адрес, И из того, что я знаю о I2C, Вы не можете иметь два устройства с одинаковым адресом на одном и том же SDA/SCL pins!"вам не везет? Вы бы хотели, если бы у вас не было этого ультраклассного CJMCU-9548 мультиплексора от 1 до 8 I2C! Наконец, способ получить до 8 устройств с одинаковым адресом I2C, подключенных к одному микроконтроллеру-этот мультиплексор выступает в качестве привратника, переключение команд в выбранный набор контактов I2C с вашей командой. Использование довольно прямое: мультиплексор сам по себе находится на I2C адресе 0x70 (но может быть отрегулирован от 0x70 до 0x77) И вы просто напишете один байт с желаемым мультиплексированным выходным номером в этот порт, и bam-любые последующие пакеты I2C будут отправлены в этот порт. Теоретически, вы можете иметь 8 из этих мультиплексоров на каждом из адресов 0x70-0x77, чтобы контролировать 64 same-I2C-addressed-part. Как и все разрывы Adafruit, мы ставим этот хороший чип на прорыв для вас, чтобы вы могли использовать его на макетной плате с конденсаторами, а также пульпы и вытяжки, чтобы сделать использование оснастки. Требуется несколько заголовков, и после того, как припаянный в, вы можете подключить его к бесплодной макетной плате. Сам чип Соответствует 3 В и 5 В, поэтому вы можете использовать его с любым логическим уровнем.

• Рабочее напряжение: 1,65 В ~ 5,5 В

• IIC частота часов: 0 ~ 400 кГц

• Температура рабочей среды: -40 ~ 85 градусов

• Размеры: 31,5 мм * 21,4 мм с двумя монтажными отверстиями M3
