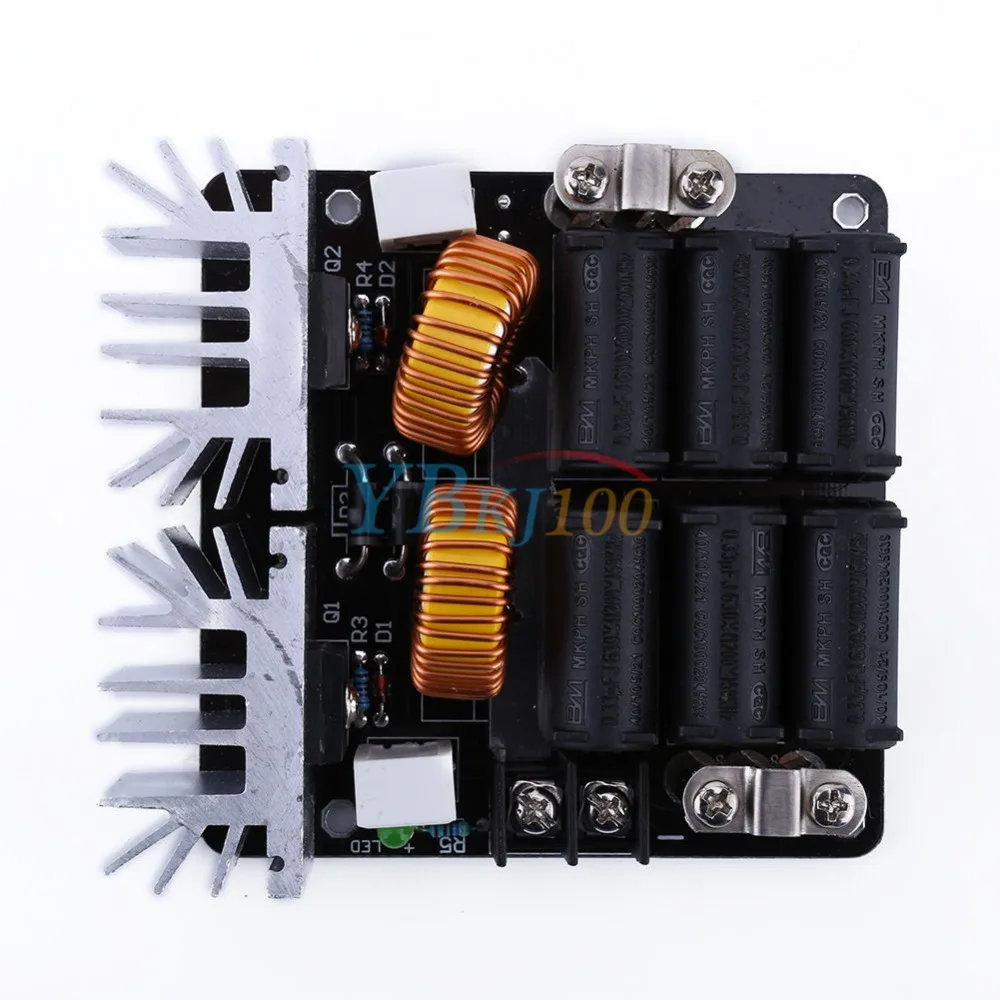

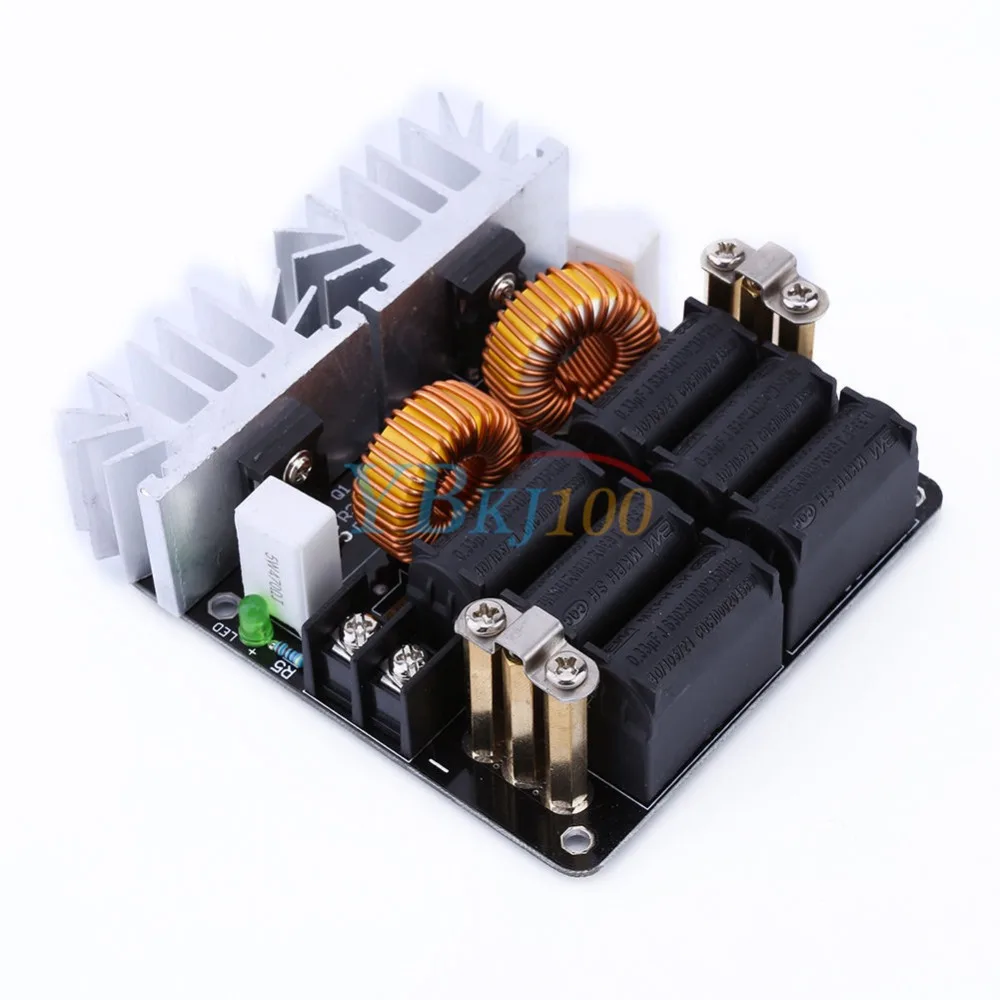

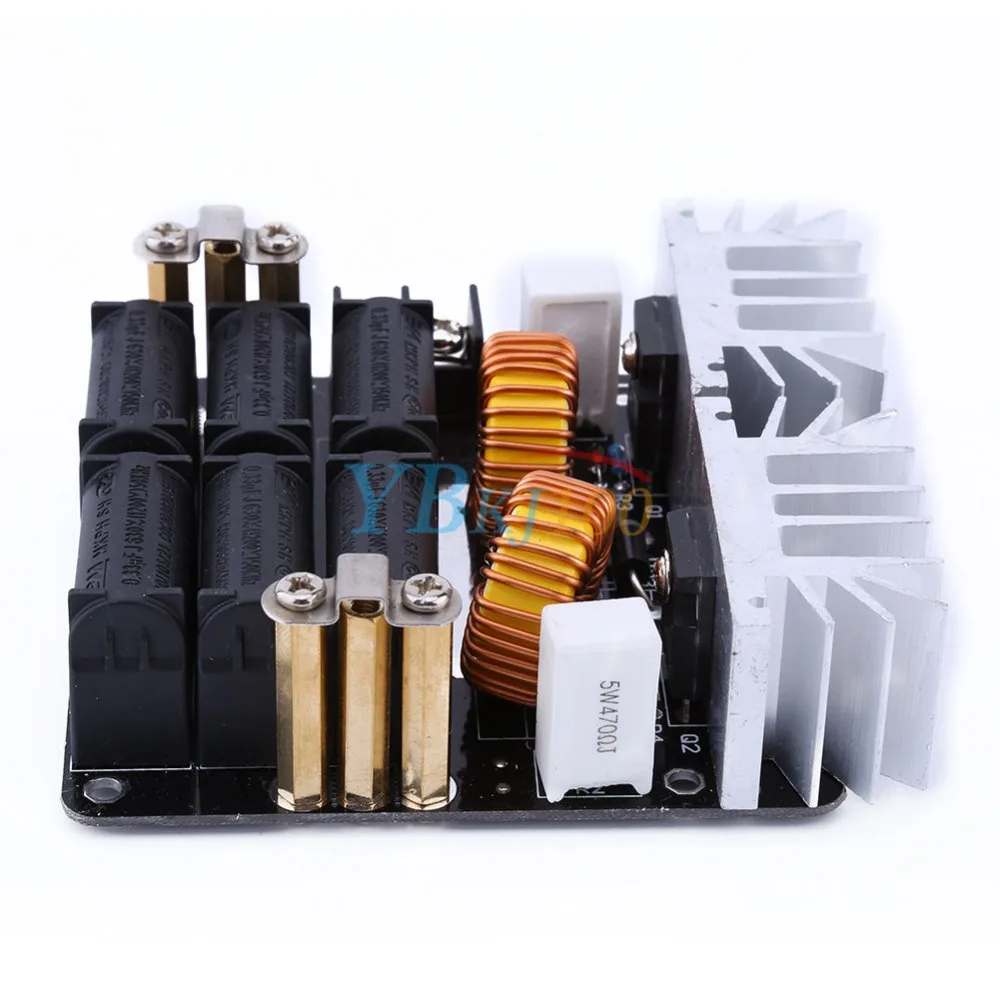

1000 Вт ZVS низковольтная индукционная нагревательная плата модуль Flyback драйвер

1000 Вт ZVS низковольтная индукционная нагревательная плата модуль Flyback драйвер

Описание: Этот раздел индукционного нагрева с использованием низкого напряжения постоянного тока питания 12-48 в

Максимальный ток 20А, максимальная мощность 1000 Вт.

Протестированный источник питания 53 в при исправной работе.

Из-за своей умеренной мощности, используется для небольших частей DIY игроков закалки, отжига и другой термической обработки,
Также может использоваться с графитовым тигель плавления золота, серебра, меди, алюминия и других металлов,
Равномерное нагревание быстро, очень удобно.

24В вход без нагрузки ток 3A
48В вход без нагрузки тока 6А

Чем выше напряжение, тем выше ток нагрева, тем лучше эффект, Но в то же время тепло также велико, поэтому для устранения реальной ситуации, чтобы выбрать входное напряжение, Общего использования слов 24В или 36В питания достаточно.

[Примечание]
1. В комплект входит полный набор элементов цепи вождения и латунь

2. Покупателям необходимо принести свою собственную мощность и блок охлаждения.

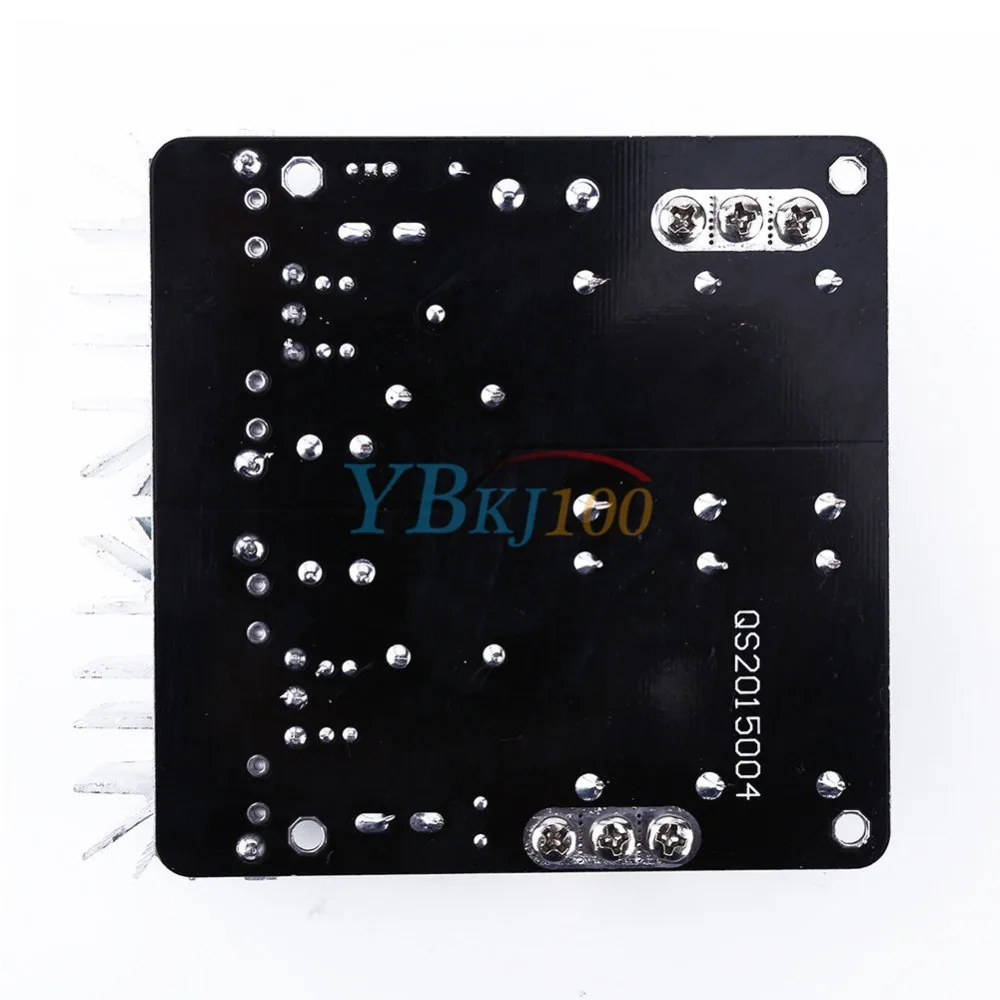

3. Печатная плата с использованием двусторонней стекловолокна, в основном, медные следы используются для расширения
Используйте общую обратную поверхность резонансной цепи,
Непрерывная работа, пожалуйста, добавьте вентилятор, чтобы сдуть сверху,
К резонансным конденсаторам и другим компонентам прохладно.

4. Использование импульсного источника питания обратите внимание, что из-за высокой мощности, как правило, медленная функция запуска, Которое только что открыло устройство, выходное напряжение медленно растет, в то время как оно включено до индукционного нагрева, если напряжение поднимается до 12 В, потому что пуск недостаточного напряжения не может позволить себе вибрацию, В результате двух одновременных проводящих mos труб, поэтому сгорели компоненты.

Таким образом, первый начнет переключать напряжение источника питания достигает 12 в выше
И затем получить доступ к индукционной нагревательной цепи.


5, объем нагреваемого объекта внутри нагревательной катушки не может превышать 1/5 от объема
(Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3),
Или это может быть из-за перегрузки или выгорания источника питания на цепь.
Хотя эта схема может переносить 20-30A входной ток, но не превышать 15A при безопасной работе,
Вы можете легко добавить Амперметр между источником питания и нагревательным Драйвером
Плата, но всегда отслеживает перегрузку тока.

Эта схема может не только сделать индукционный нагрев, медная трубка в высокочастотный трансформатор, является мощным инвертором

1, чтобы увеличить теплоотвод с помощью заказной подложки толщиной 8,5 мм!
Мощность охлаждения очень мощная.

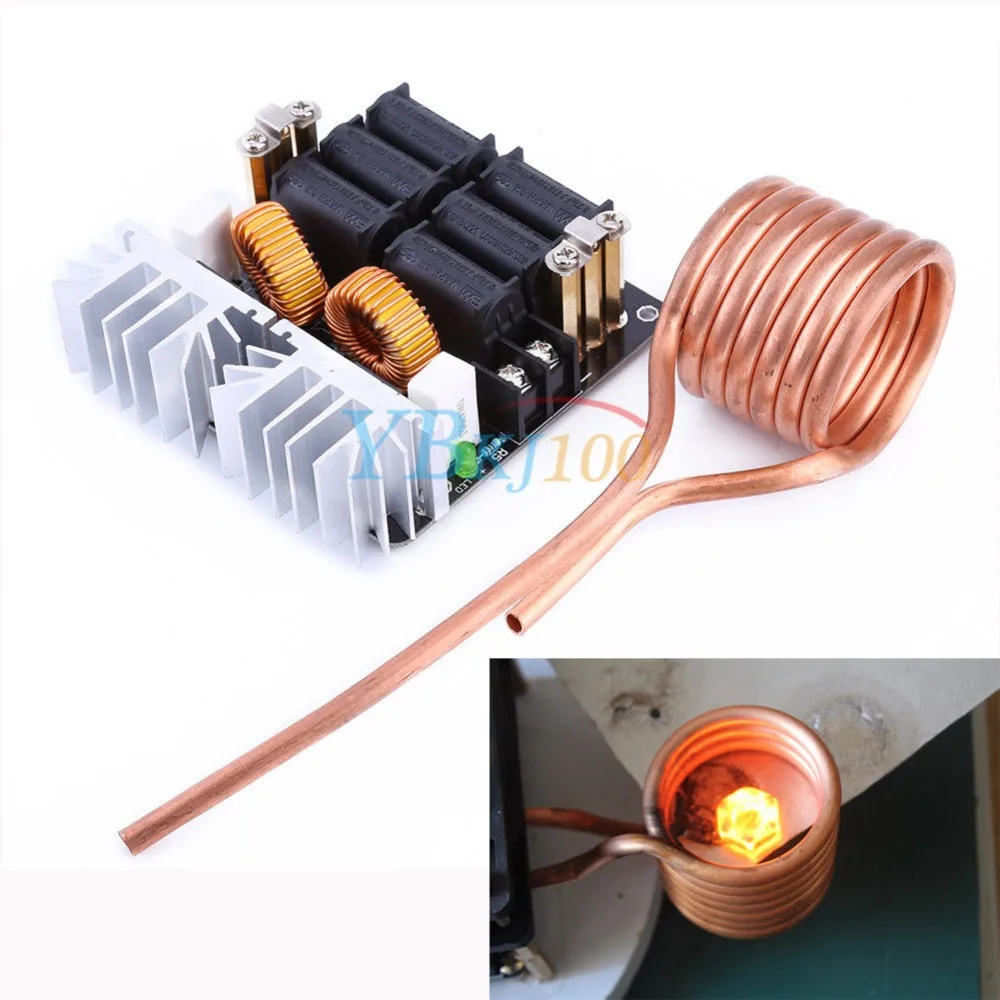

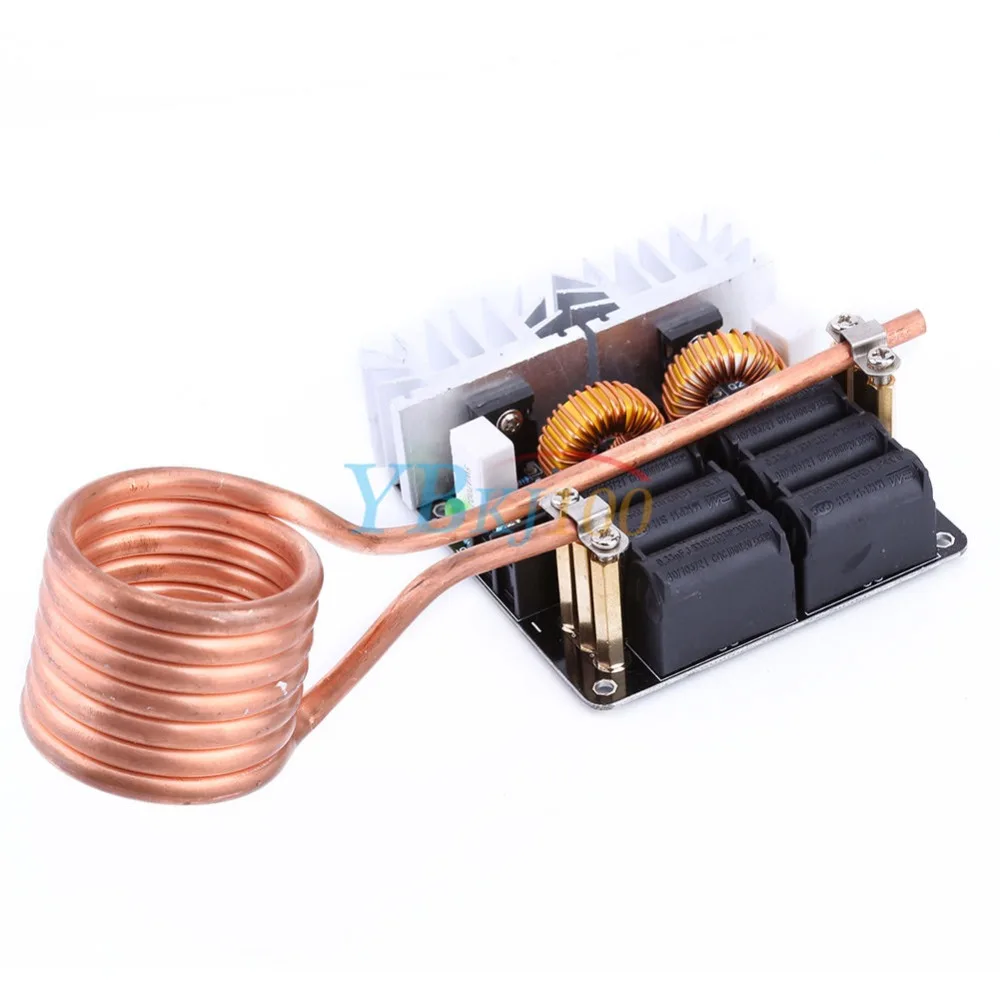

2, используя столбы M4, лихорадка меньше, эффективнее.       В комплект входит:   1 x нагревательная доска 1 x латунь
