1. Особенности

• Широкий диапазон входного сигнала (90 В-250 В): он равен установке регулятора напряжения и стабилизатора в блок питания, который может быть использован при различных входных напряжениях в разных странах или выходах stabile ток под постоянным входным напряжением.
• Защита от короткого замыкания: когда положительные и отрицательные полюса коротких замыканий, источник питания автоматически отключит цепь для защиты.
• Защита от открытого замыкания: когда положительные и отрицательные полюса открываются, источник питания автоматически отключит цепь для защиты.
• Обнаружение входного сигнала: показ электрического сигнала из платы управления машины
• Обнаружение температуры/влажности: Самозащита начинается, когда температура или влажность превышают допустимое значение, чтобы обеспечить безопасность лазерной работы
• Обнаружение рабочего состояния: мониторинг электрического сигнала с лазерной трубки в срок и анализ его рабочего состояния
• Анализ неисправностей: анализ неисправностей с помощью машин/Лазерные трубки и показать, что информация на экране на различных языках

Примечание: Пожалуйста, примите во внимание неисправность в соответствии с указанными решениями, показанными на экране во-первых. Блок питания можно использовать снова, только если он выключен и перезагружен.

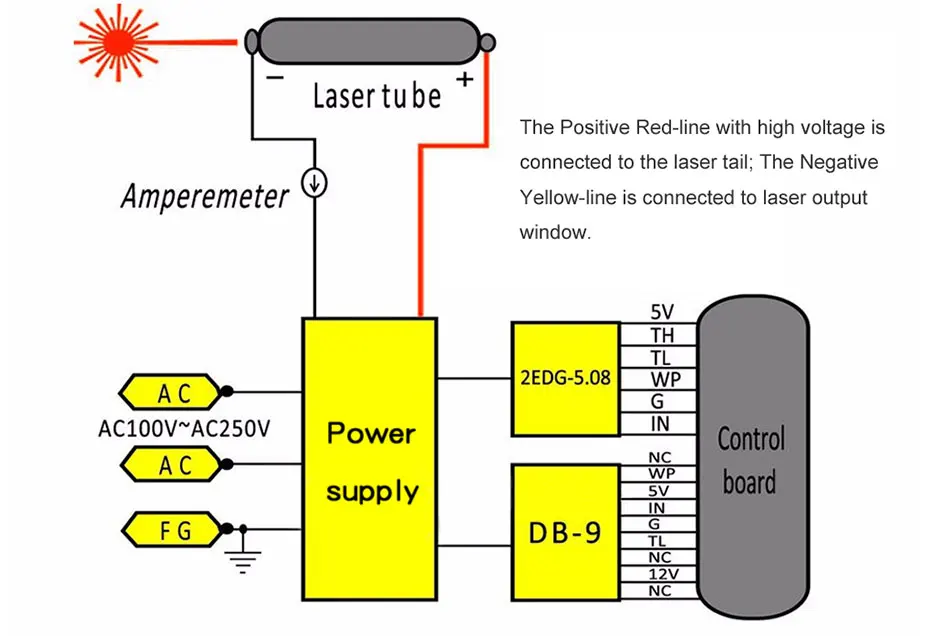

2.Схема подключения

3. Электропроводка Инструкции

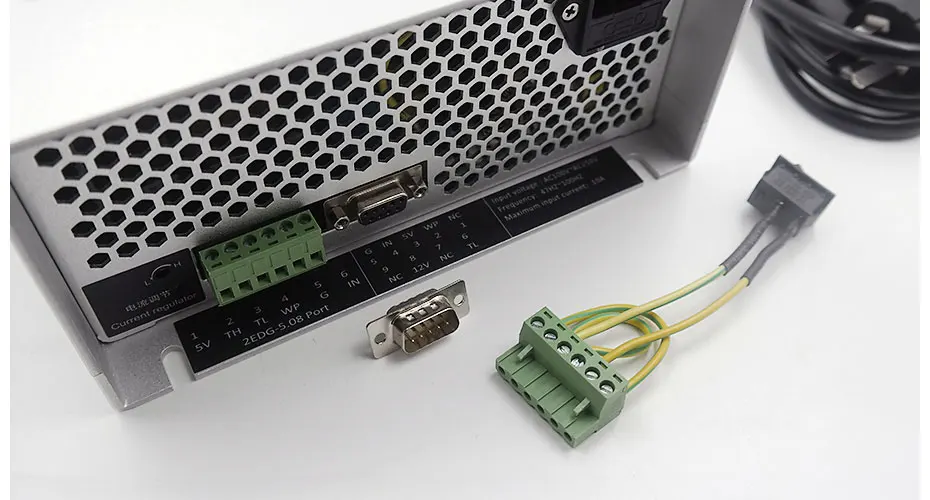

Foofooter 1-источник питания 5 В. (Не требуется при подключении к основной пластине. Он используется при регулировании мощности с потенциометром и ток 5 В должен быть менее 20 мА.

② Й. TL относится к высоким и низким уровнем мощности, соответственно, и WP относится к защите воды.

Foofooter 5G относится к земле, и 6 относится к входному концу.

④ При подключении контрольной пластины Подключите световой сигнал к футеру 2 в случае светоизлучающего света высокого уровня мощности, (футер 3 для низкого уровня мощности светоизлучающего света), подключите наземный провод к столешнице 5, подключите футер 6 с аналоговым сигналом управления питанием и сделайте короткую цепь для футера 4 и 5.

⑤ Для тестирования: 3, 4 и 5 находятся в короткого замыкания (или 4, 5 В короткого замыкания и 3, 5 подключены к переключателю), центр потенциометра соединен с 6 IN, и два других конца соединены с 5 V и заземлением (1 и 5) соответственно.

⑥ Высокий уровень мощности контролирует свет, 1 и 2 подключены, и 4 и 5 находятся в водонепроницаемости.

⑦ Не предлагается управлять лазерной мощностью с высокочастотной модуляцией, потому что это повлияет на срок службы лазера.

⑧ Модель применима для лазерной трубки toW1 и W2, необходимо регулировать и использовать ток в соответствии с инструкциями по лазеру.

Ammeter Амперметр соединен с катодной линией.

4. Технические характеристики

5. Установка схема

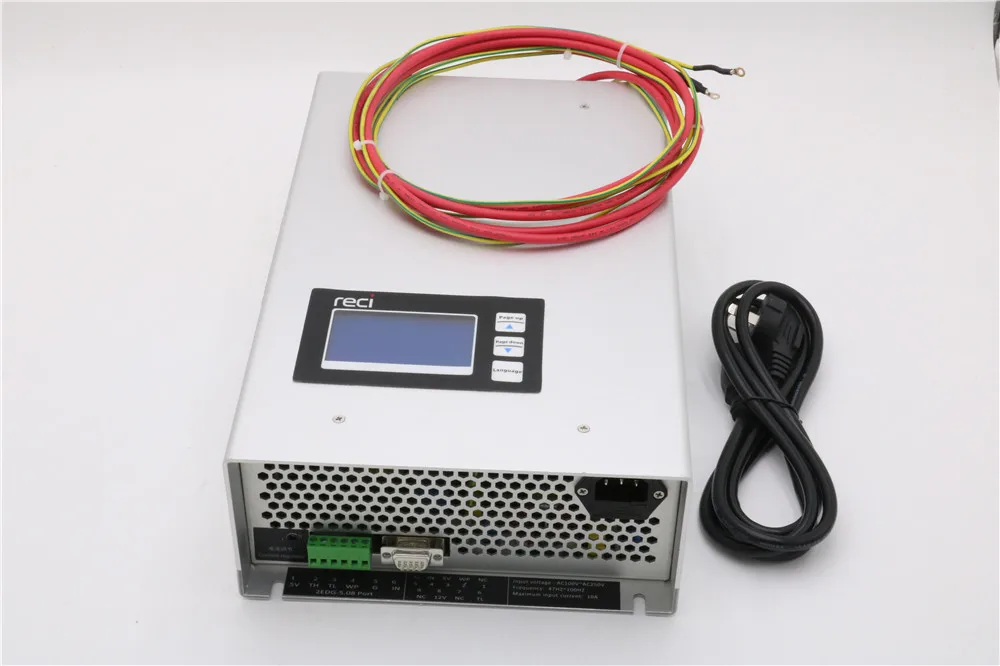

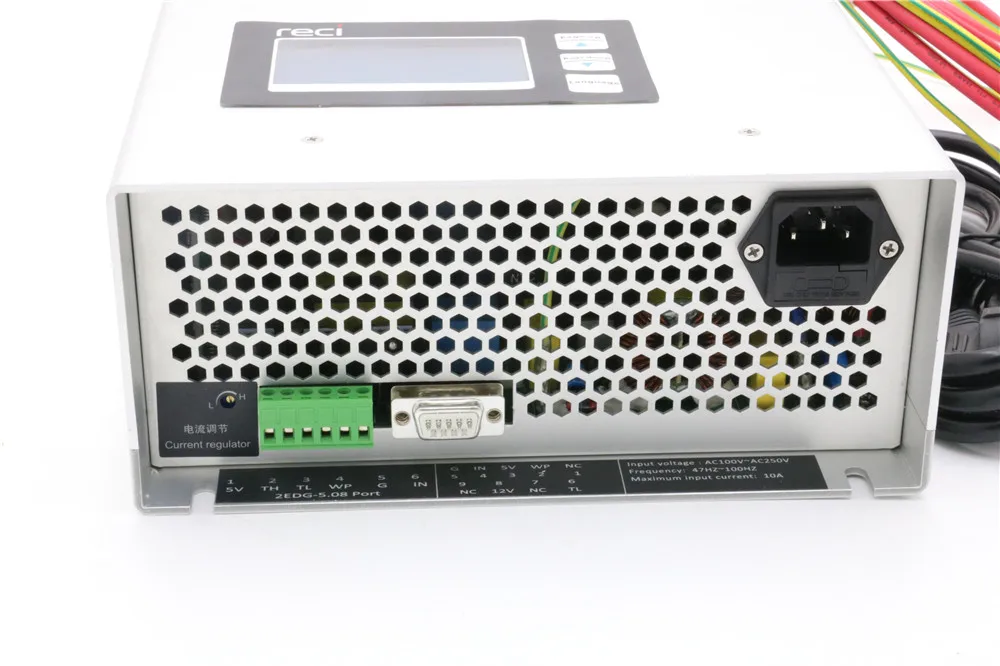

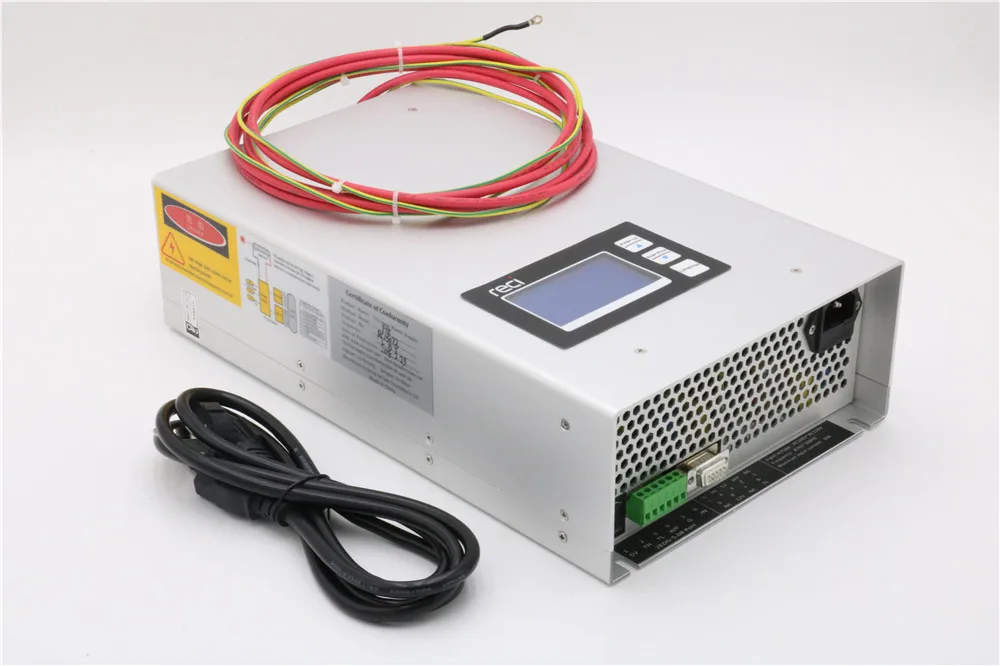

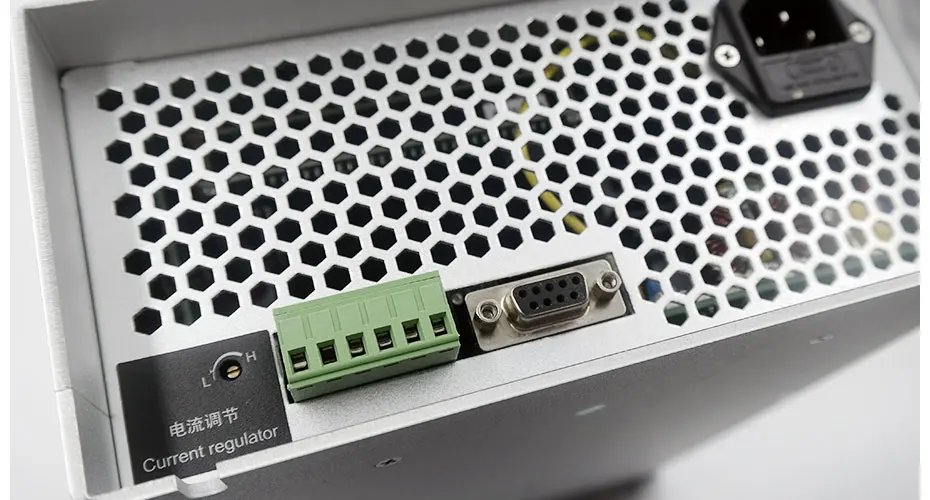

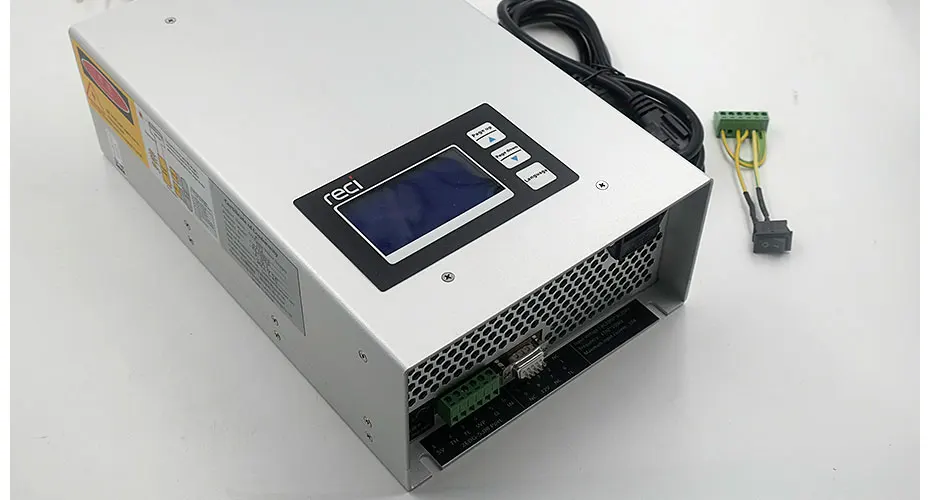

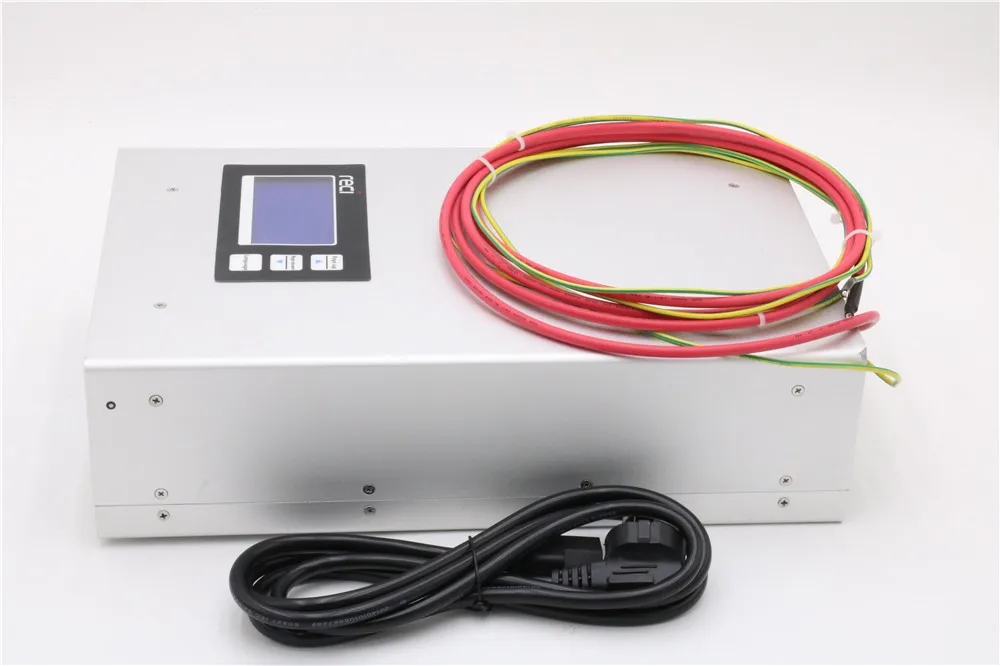

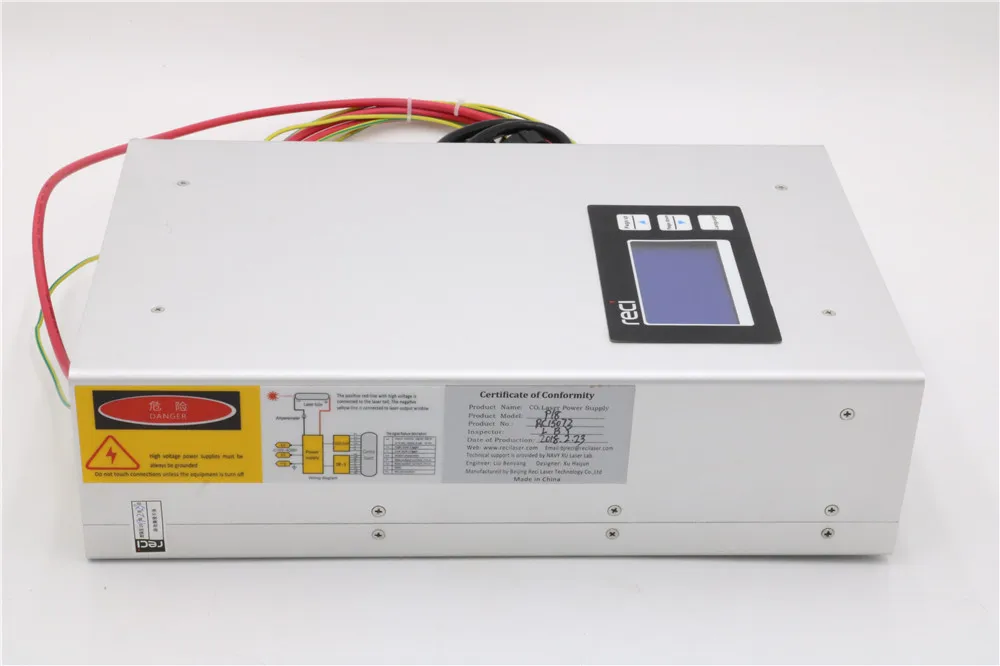

6. Демонстрация товара
