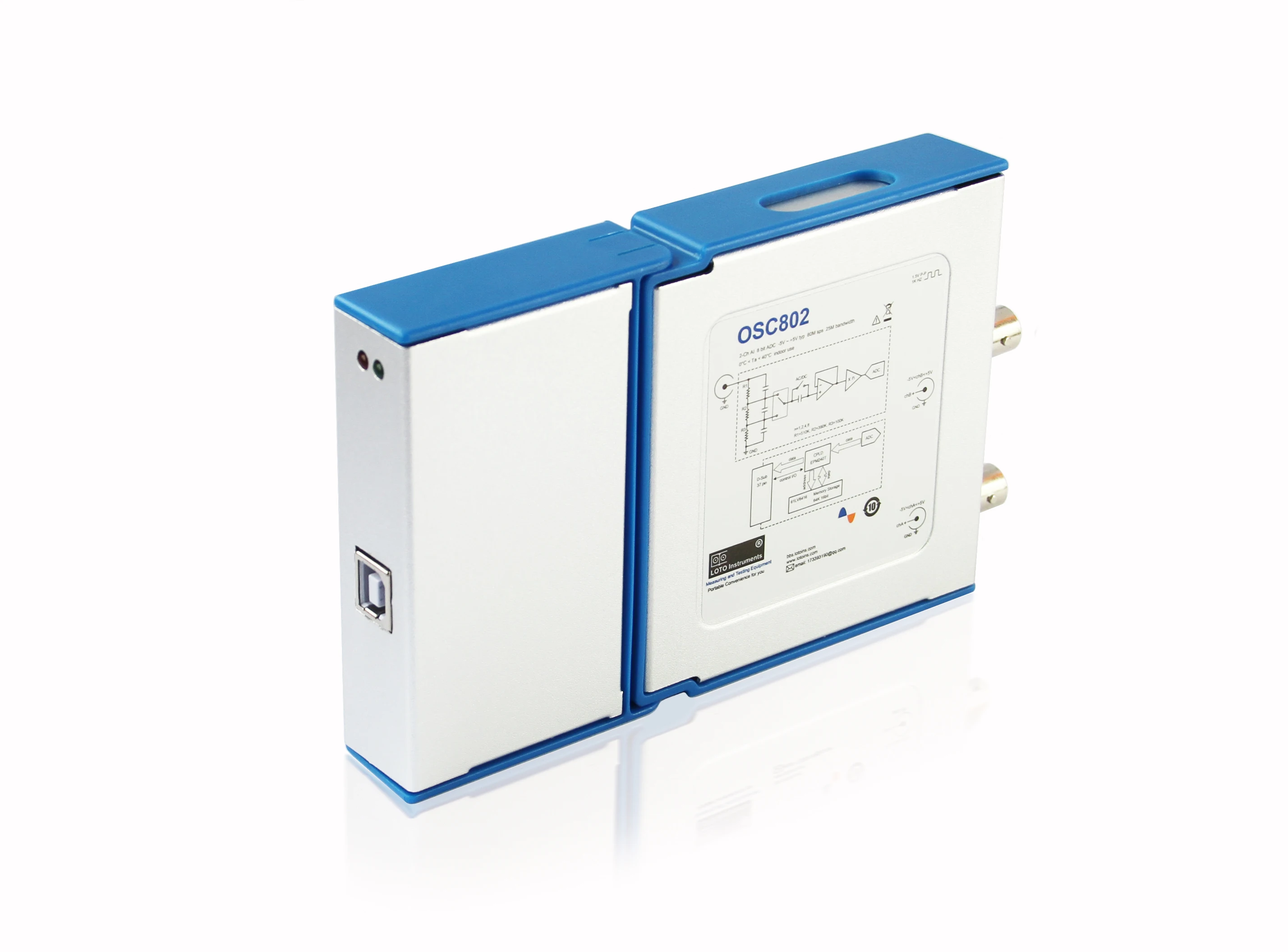

Виртуальный осциллограф USB осциллограф для ПК OSC802 80 M выборка 25 M полоса пропускания двухканальный



* В лаборатории есть только один осциллограф. Все борются. Как это может быть сломано?

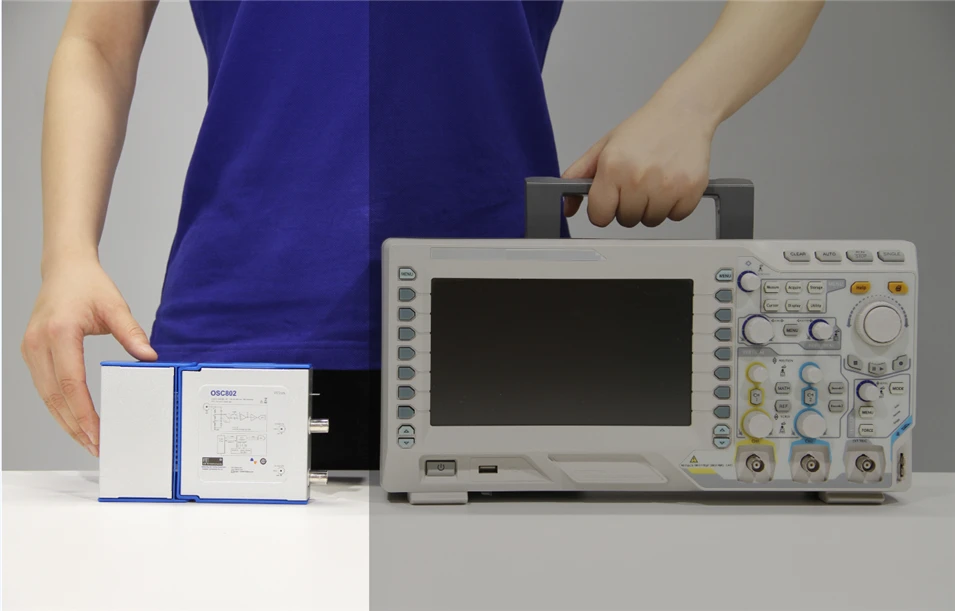

* Все деловые поездки запутаны. Вам нужен тяжелый осциллограф?

* Неожиданно, с идеей, Нет Готовых Тестовых Инструментов под рукой!

* Хранение данных в форме волны является хлопотным. Если вы можете хранить один ключ, это будет хорошо.

* Студенческая вечеринка и осциллограф не могут оставить свои руки, но рабочий стол стоит дорого. Что мне делать?

Это не проблемы. С Виртуальным осциллографом, до тех пор, как компьютер, куда может идти система осциллографа?

Описание продукта:

Вход	Содержание
USB 2,0	Высокоскоростная передача USB 2, источник питания USB, без дополнительной мощности, подключи и работай.

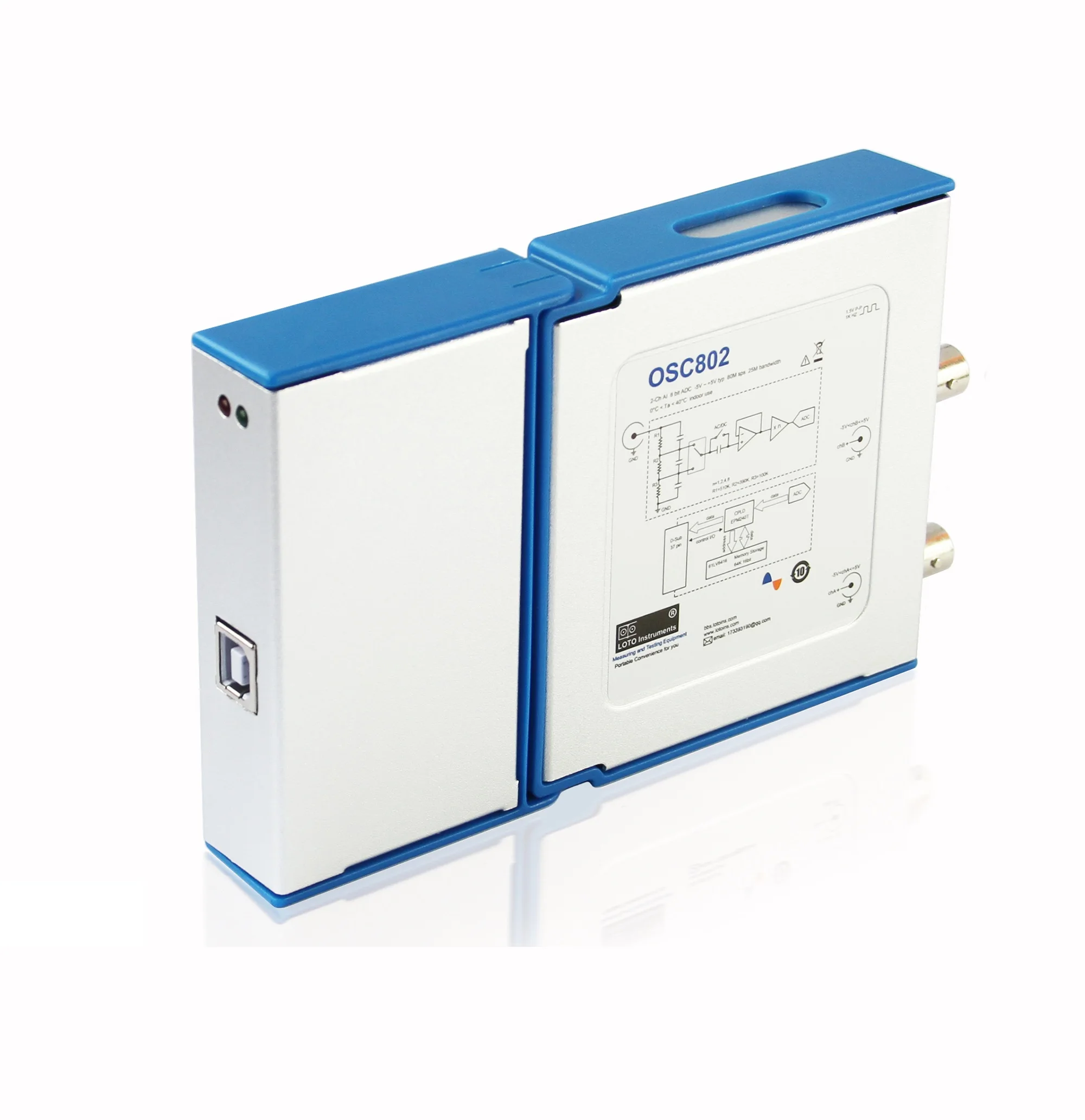

Портативный и компактный	Длина изделия: 15,25 см; ширина 9,32 см; высота 2,31 см. Вес 230 г.
. Сетевая архитектура программного обеспечения	Новая. Чистая архитектура более стабильна и красива, с более надежной совместимостью.
Поддержка нескольких операционных систем	Поддержка XP, Win 7, Win 8, & nbsp; Win10 32-битных и 64-битных систем и автоматическое определение и установка драйверов на системах Win 8,1 и Win10.
Поддержка hd-экрана	Программное обеспечение поддерживает высокие экраны DPI и не будет отображаться размытые интерфейсы на дисплеях с высоким разрешением, за исключением систем Vista.
Функция аппаратного триггера	Аппаратный Запуск используется для однократного запуска во всех частотах дискретизации и анализа случайных нерегулярных сигналов.
Phn	Записывайте изменения напряжения в течение 72 часов, генерируйте кривые и сохраняйте данные.

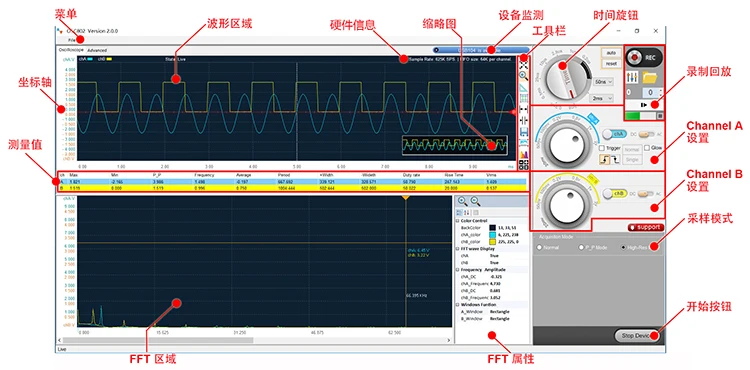

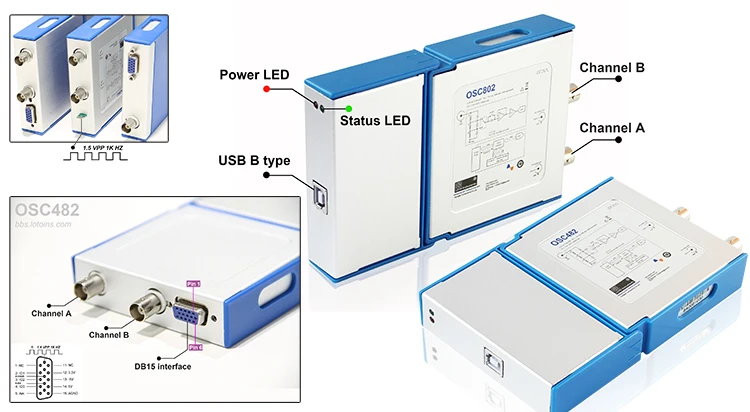

Интерфейс продукта:



Линейная карта:

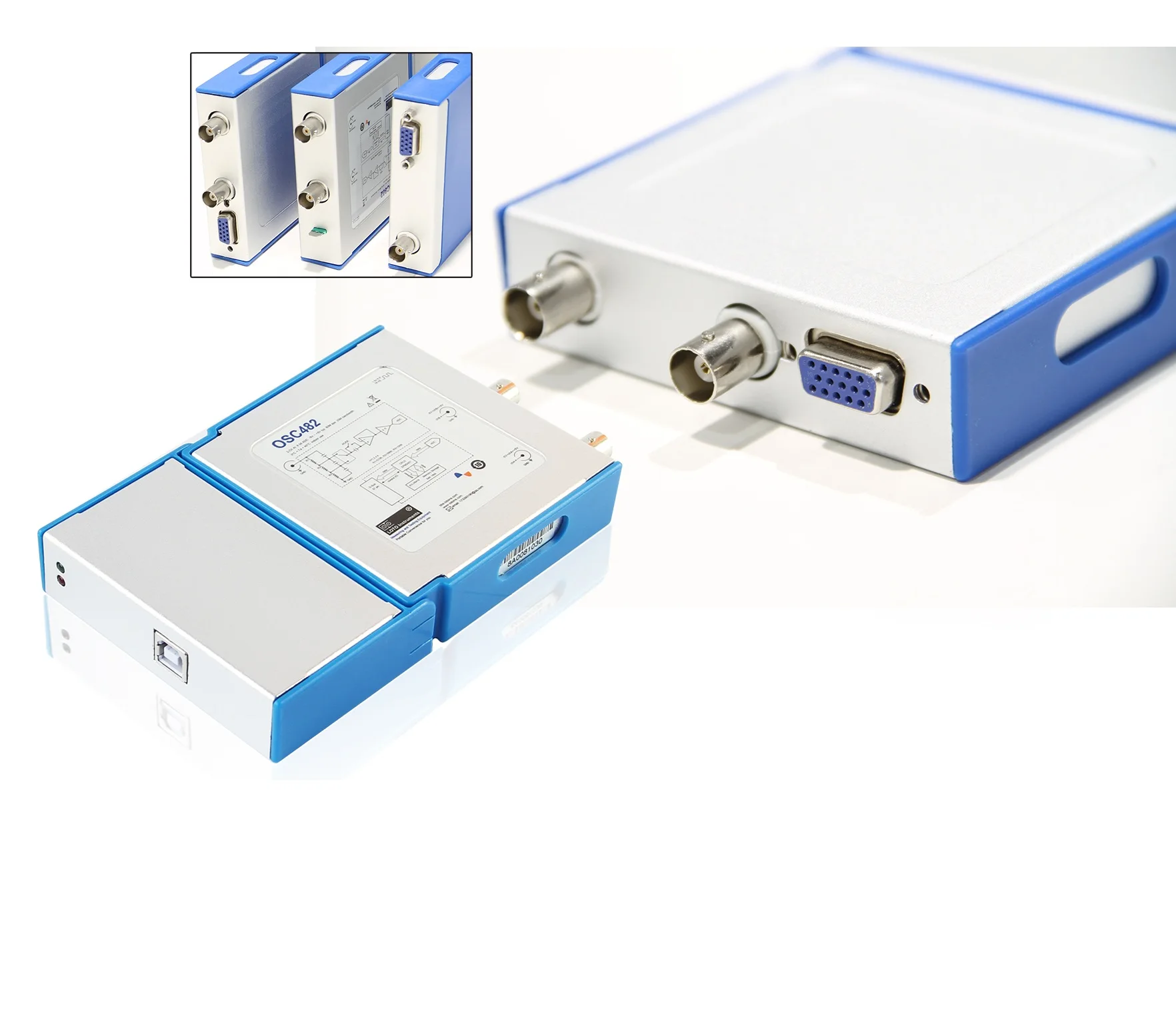

Чтобы обеспечить различные модели продукции для удовлетворения ваших различных потребностей:

	Проходной путь	Отбор проб	Полоса пропускания	Запись данных	Спектральный анализ	Анализ времени домена	Частотный анализ домена
OSC481	Одноканальный	50	20	И radic;	И radic;	И radic;	И radic;
OSC482	Двойной канал	50	20	И radic;	И radic;	И radic;	И radic;
OSC2001	Одноканальный	200	25	И radic;	И radic;	И radic;	И radic;
OSC2002	Двойной канал	200	50	И radic;	И radic;	И radic;	И radic;



Функция	Объяснение

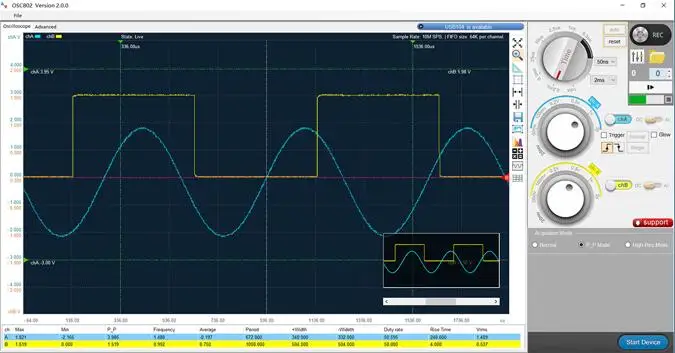

Двойной осциллограф в реальном времени	Сбор и отображение сигналов напряжения в режиме реального времени из 2 независимых каналов.
Запись и воспроизведение сигнала	Заинтересованные формы сигнала могут быть записаны в видеофайлы динамической формы и могут быть воспроизведены в любое время в качестве изображения формы волны. & nbsp; Воспроизведение может сделать паузу, выйти или перейти к указанному воспроизведению кадра, а также просмотр вперед и назад.
Функция печати	Печать формы отчета в любое время.
Функция триггера	Аппаратный Запуск используется для однократного запуска во всех частотах дискретизации и анализа случайных нерегулярных сигналов.
Муфта переменного и постоянного тока	Поддерживает соединение переменного тока и соединение постоянного тока.
Функция автоматического измерения	Автоматическое измерение и отображение многоканальных наборов данных: & nbsp; Максимальная, минимальная, средняя, RMS, частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл, время подъема, пиковое и пиковое значение.
Измерение вручную курсором	Вы можете выбрать область, которая будет измерена через рамка мышка, чтобы показать данные горизонтальных и вертикальных координат, выбранных коробкой.
Зум-сигнал	Указанная область формы волны может быть увеличена и уменьшена произвольно, чтобы лучше наблюдать за деталями формы волны, и есть эскизы, показывающие текущее положение зума.
FFT Частотный домен анализ	Кривая амплитудной частоты FFT отображается в реальном времени.
Волновой перевод	Клавиатура (Стрелка влево/вправо) или перетащите панель управления с помощью мыши, чтобы перемещать форму волны влево и вправо, чтобы найти новые интересующие точки.
Математическая операция	Он обеспечивает функцию добавления, вычитания и умножения сигналов двух каналов. Lissajous рисунок поддерживает метод печати X_Y для измерения частоты или разницы в фазах.
Хранение текста	Сохраните форму сигнала на экране в качестве файла данных с точкой дискретизации текста.
Скриншот экрана	Экран текущий программный интерфейс и окно формы сигнала для облегчения последующего анализа.
Предупреждение о запуске	Когда данные превышают диапазон приобретения, на ручке напряжения соответствующего канала отображается красный восклицательный знак, предупреждающий, что сигнал превысил диапазон, но эта функция только предупреждает пользователя и не влияет на работу программного обеспечения.
Функция быстрого ключа	(Введите)-запуск/остановка
	(Ctrl & nbsp; + & nbsp; & lt; & mdash;)/(Ctrl & nbsp; + & nbsp; & mdash; & gt; & nbsp;-& nbsp; подвижная левая и правая Форма волны (после паузы программного обеспечения)
	(Ctrl + P)-скриншот
Функция буфера данных	Он может визуально отображать соотношение данных формы волны текущего экрана к размеру всего буфера данных и отношения положения между ними. Удобно находить новые точки интересов, ссылаясь на перемещение влево и вправо во всем буфере данных.
Пользовательская функция калибровки обнуления	Когда нулевой Ввод напряжения, вызванный разницей температур или старением оригинала, не возвращается к нулю, пользователь может откалибровать нулевое напряжение в нулевое положение с помощью этой функции.
Светящийся дисплей	Вы можете выбрать дисплей afterglow для анализа дрожания формы волны и изменения трека.
Режим приобретения	Пиковый и пиковый режим сбора и режим приобретения с высоким разрешением.
Интерполяция	Синусоидальная интерполяция и линейная интерполяция являются необязательными, в 80 M SPS выборка 0.2us и 50ns две высокоскоростные передачи выборки по умолчанию открытый синусоидальный интерполяционный алгоритм, используя четыре раза интерполяции.
Запись данных	Сбор и запись в течение 72 часов, кривая напряжения и текст генерирующих данных.



 Параметры оборудования:

Индекс	Параметр
Интерфейс	USB 2,0
Количество каналов	2
Выход	1 k Гц амплитуда 1,5 В; Рабочий цикл: 50% квадратный волновой сигнал.
Максимальная частота выборки	80 M s/ps каждый канал
Вертикальное разрешение	8 бит
Диапазон напряжения	Plusmn; 5 в & nbsp; может быть расширен до & plusmn через зонд X10; 50 в, через зонд X100 (приобретается отдельно) до & plusmn; 500 в
Типичный шум	± 50 мВ	1 v/div киоски.
	± 25 мВ	500мВ/див киоски.
	± 10 мВ	200 мВ/див киоски.
	± 8 мВ	100 мВ/див киоски.
	± 4мв	50 мВ/див киоски.
	± 2 мВ	20 мВ/див киоски.
Режим спусковой муфты	AC муфта, DC муфта опционально.
Диапазон времени	50ns ~ 2 S каждый горизонтальный бар.
Состояние триггера	Аппаратный триггер
	Уровень триггера + подъем/падение кромки запуска
Режим запуска	Автоматический, обычный одиночный триггер
Источник запуска	Канал A
Входное сопротивление	1 м/25 ПФ
Глубина хранения	64 k байт каждого канала
Отходы питания	<2 плитки
Вес	230 грамм
Автоматическое измерение	Максимальный, минимальный, пиковый, частотный, средний, RMS, время подъема, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл
Размер	15,25 см X9.32 см X2.31 см

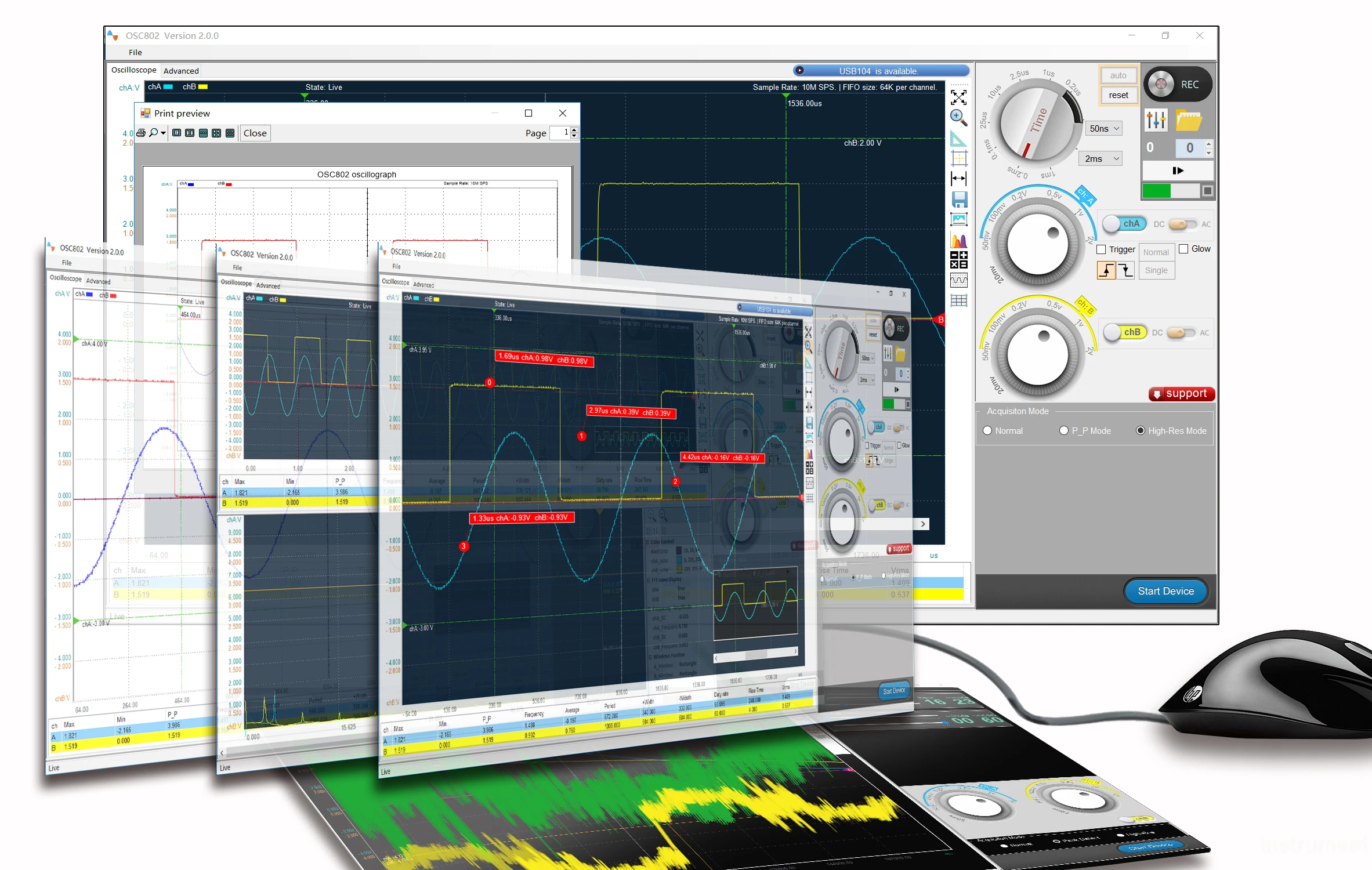

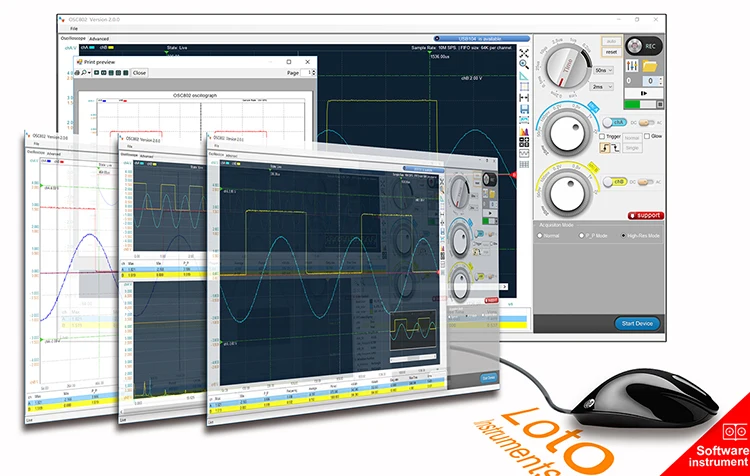

Высокопроизводительное ПК программное обеспечение, humanized UI дизайн, чтобы обеспечить пользовательский опыт:
