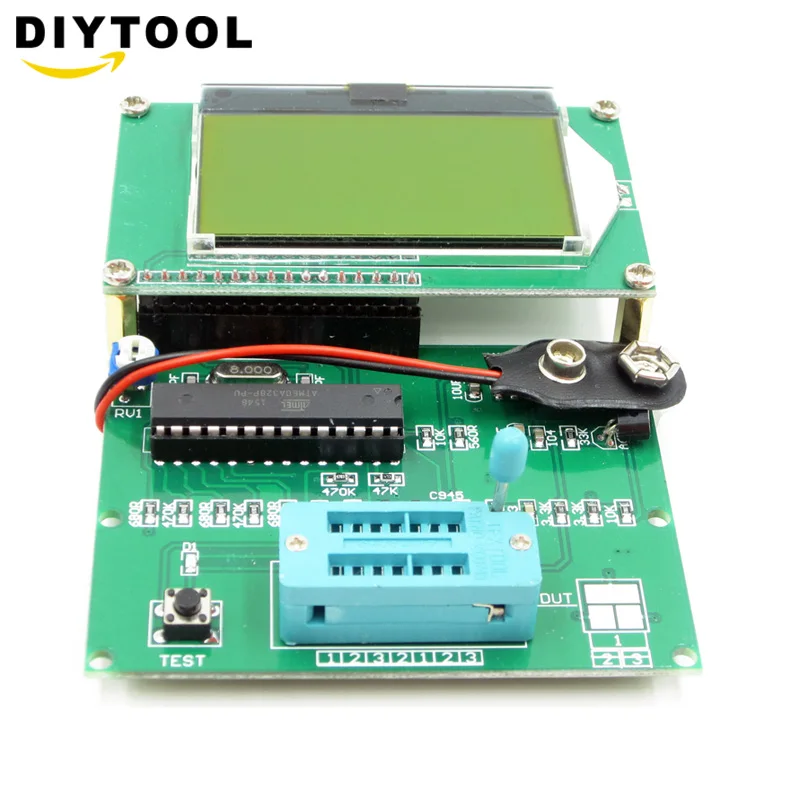

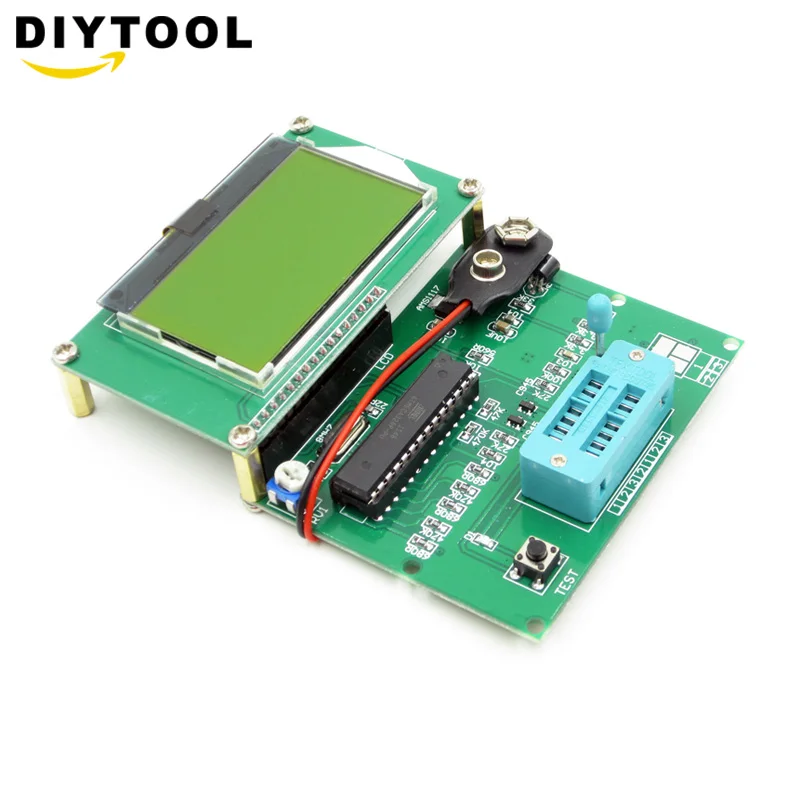

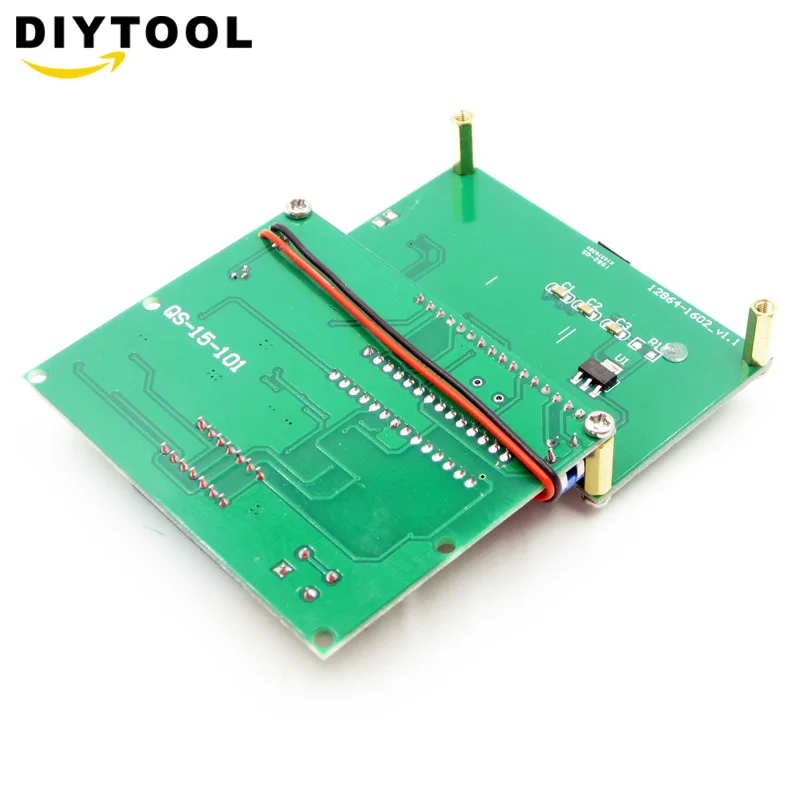

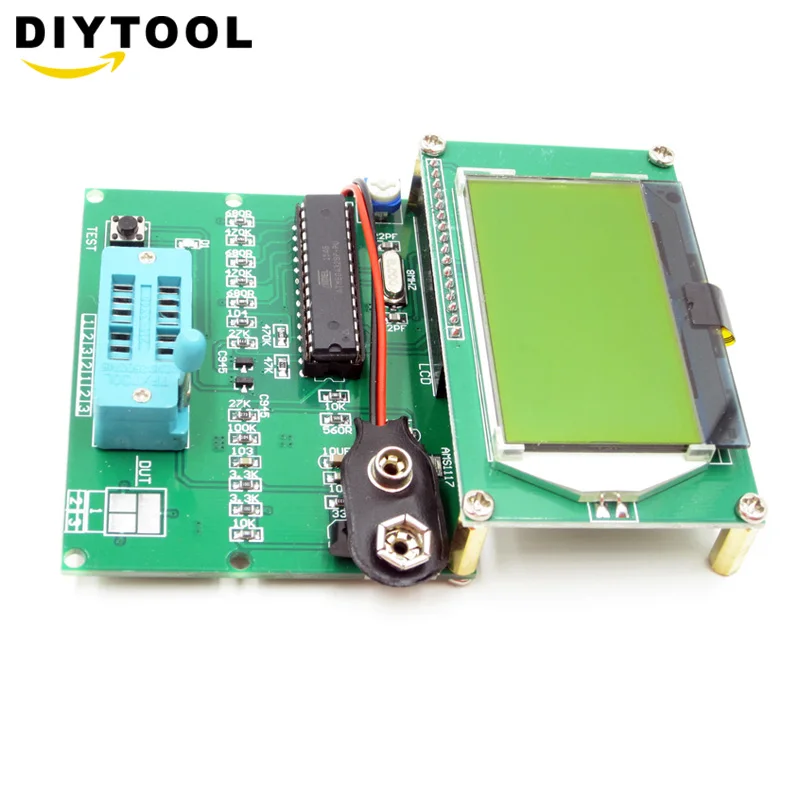

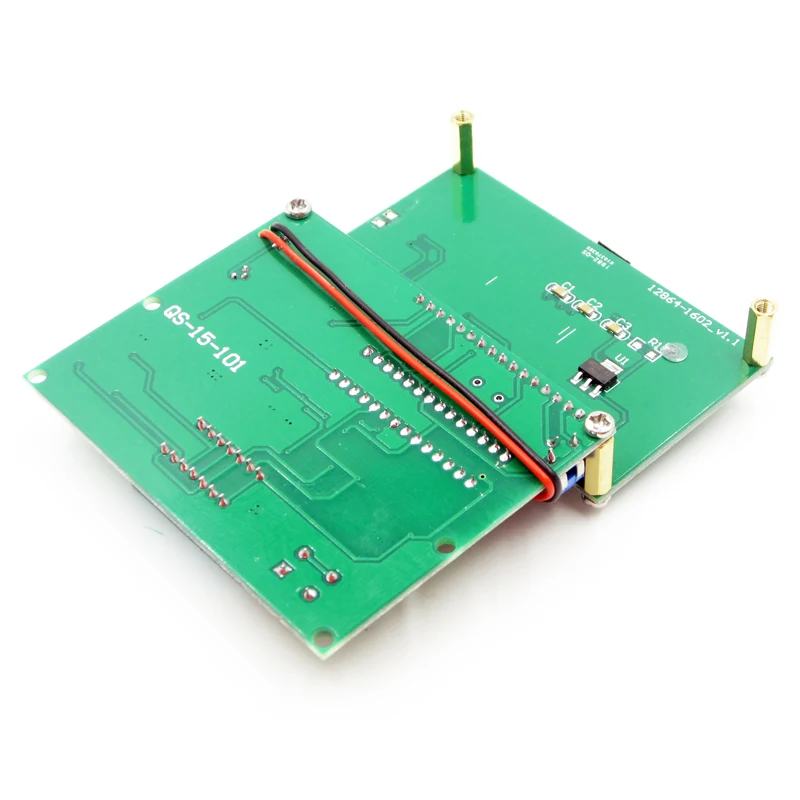

Тестер транзисторов DIY ESR метр квадратный генератор волн ЖК дисплей GM328 с

Тестер транзисторов DIY ESR метр квадратный генератор волн ЖК дисплей GM328 с

Особенности:

I. Обзор

1. Использование последней версии программного обеспечения V1.11 2014 с использованием чипа M328, больше функций, в дополнение к основным функциям, а также расширениям.

2 микроконтроллера используют внешний кристалл 8 МГц, точность измерения лучше.

3. Влияет на точность соответствующего сопротивления с использованием тысячи металлических пленочных резисторов, а остальные один процент также используются Металлические пленочные резисторы.

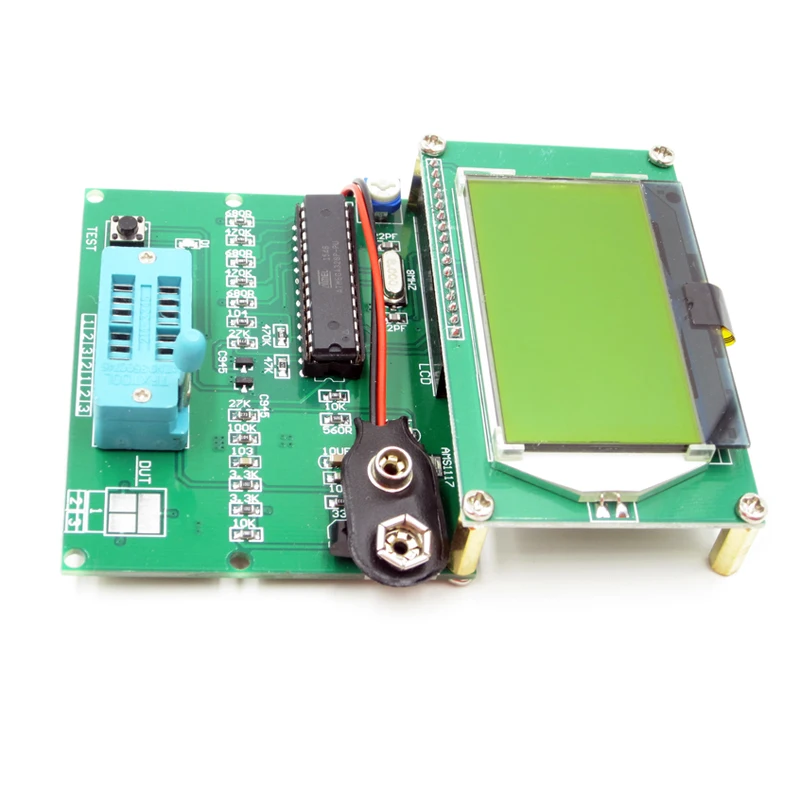

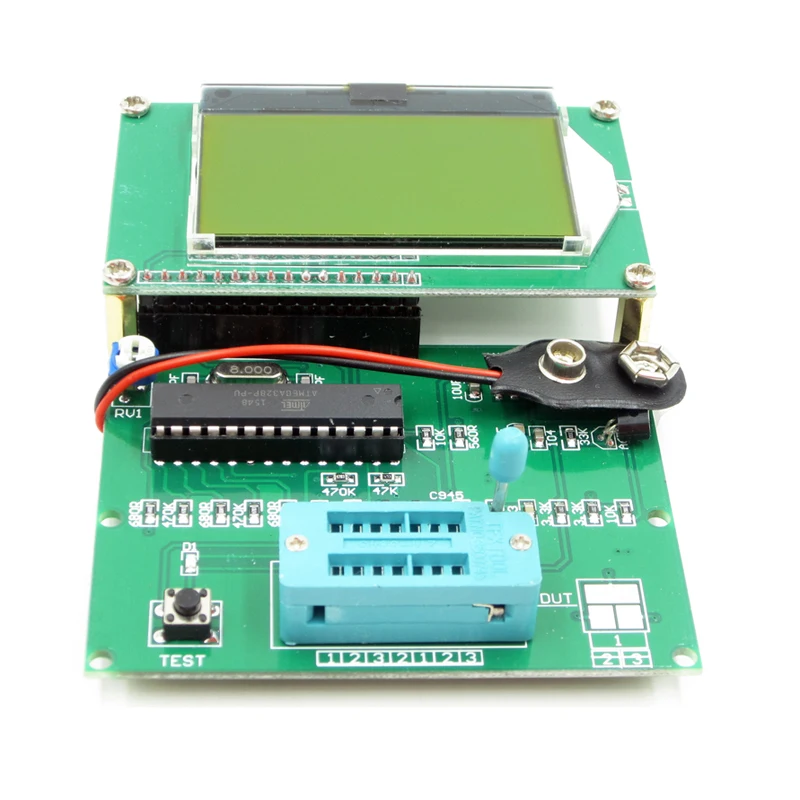

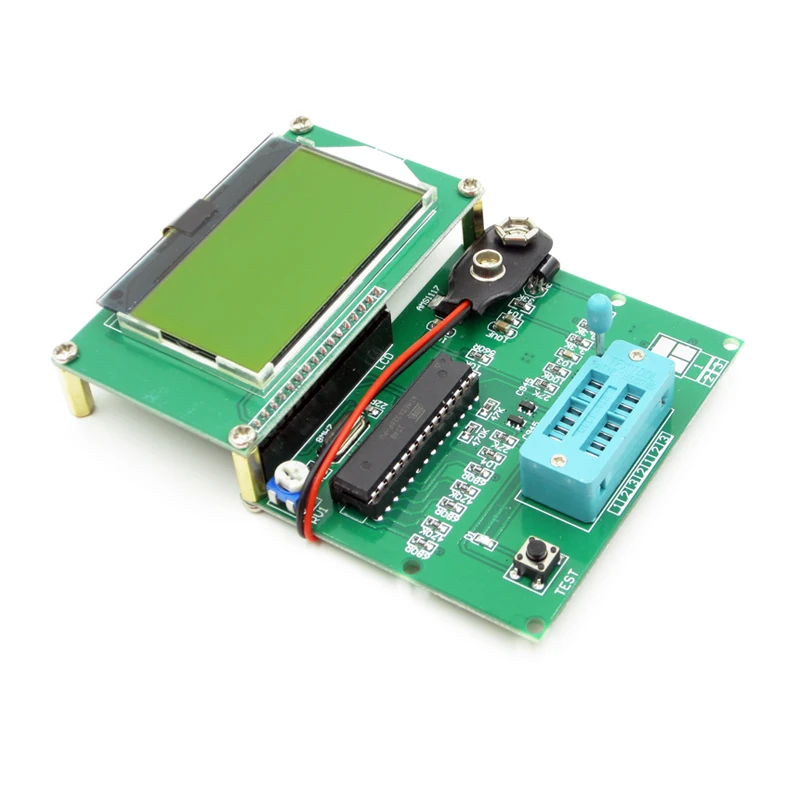

4. ЖК-дисплей с 12864 ЖК-экраном, который может отображать Измеренные данные и графику.

5 основных чипов dual in-line и с гнездом, идеально подходит для любителей электроники обновить или заменить чип.

6 использует 9 V ламинированный аккумулятор.

7 все компоненты сделаны? ? Высокое качество подлинный. ЖК-экран для низкомощного экрана с подсветкой, ток подсветки около 2 мА, так что после загрузки время имеет подсветку для легкого использования в темноте.

8 Размеры: 80 (Ш) X 105 (высота) X22 (глубина) мм.

9 Вес: около 70 грамм.

Рабочий ток: напряжение 9 В, Стабильный Рабочий ток около 20 мА.
A, основная функция
1 одна кнопка работы, автоматическое выключение.
2. Ток выключения составляет всего около 20 на.
3. Принять 8MH кристалл.
4 может автоматически обнаруживать NPN, PNP биполярные транзисторы, N-channel и P-channel MOS FET, JFET, диоды, двойной диод, тиристорный маломощный однонаправленный и двунаправленный Тиристор.
5 Автоматический идентификационный штифт расположение компонентов.
Коэффициент усиления тока и основа 6 измерительный биполярный транзистор-эмиттер пороговое напряжение.
7 может быть чрезвычайно через пороговое напряжение базового эмиттера и высокотоковый коэффициент усиления идентификации транзисторов Дарлингтона.
8 защитных диодов могут обнаруживать биполярные транзисторы и МОП-транзисторы.
9 измерительных MOS FET ворот пороговое напряжение и емкость ворот.
10. Может одновременно измерять два резистора и отображается символ резистора. 4-значный дисплей с десятичным значением 11 справа. Символ сопротивления отображается с обеих сторон контактного номера. Таким образом, вы можете измерить потенциометр. Если положение стеклоочистителя потенциометра не будет передано на определенную крайность, мы можем различить середину и оба конца штифтов.
11 разрешение измерения сопротивления составляет 0,1 Ом, можно измерить 50 м Ом.
12 может измерять емкость. Символ конденсатора отображается на правом дисплее? ? Может быть отображен с десятичным четырьмя значениями. Может измерять емкость разрешения 30pF-100mF 1pF.
13,2 мкФ больше конденсаторов могут измерять значение эквивалентной серии сопротивления ESR. Два значения? ? Может отображаться с десятичным, разрешением 0,01 Ом.
Два диода 14 могут отображаться в правильном порядке и символе диода, и дает диодное прямое напряжение.
15. Светодиод обнаруживается как диод, более высокое прямое напряжение. Комбинация светодиодов признана двумя диодами.
16. Напряжение обратного пробоя составляет менее 4,5 В, Диод Зенера может быть идентифицирован.
17 может измерять одну диодную обратную емкость. Если Соединительная база и коллектор биполярного транзистора или эмиттер штифта, или обратный может быть измерен или емкость коллектора соединения эмиттера.
18 с одним измерением можно получить соединение выпрямителя моста.
19 хотя измерительная предельная емкость 25 пФ, но вы можете измеряться измеренной емкостью с известным объемом не менее 25 ПФ конденсатора параллельно, затем измерение приведет к параллельной емкости, полученной путем вычитания

B. Расширения (с помощью выбора меню, и пользователь может захотеть добавить несколько компонентов, подходит для DIY)

1 может измерять частоту 1 Гц-2 МГц. Более 25 кГц разрешение 1 Гц, низкочастотные измерения с использованием цикла, разрешение может перейти к 0,001 MmHz.

2. Можно измерить напряжение постоянного тока ниже 50 В.

3 может производить сигнал квадратной волны 1 Гц-2 МГц.

4 может генерировать ширину импульса с фиксированной частотой, но переменную волну импульса, короткую ширину ключа с шагом 1%, чем дольше ширина ключа с шагом 10%.

5. Может быть активирован индивидуальной емкостью и функциями меню ESR, диапазонами 2UuF-50mF, так как амплитуда измеренного сигнала составляет всего 300 мВ, можно измерить дорогу. (Перевод: из-за не4-проводного измерения сопротивление свинца может привести к большим ошибкам, особенно маленьким измерениям ESR).

6, добавив поворотный переключатель кодирования, удобный выбор пункта меню.
