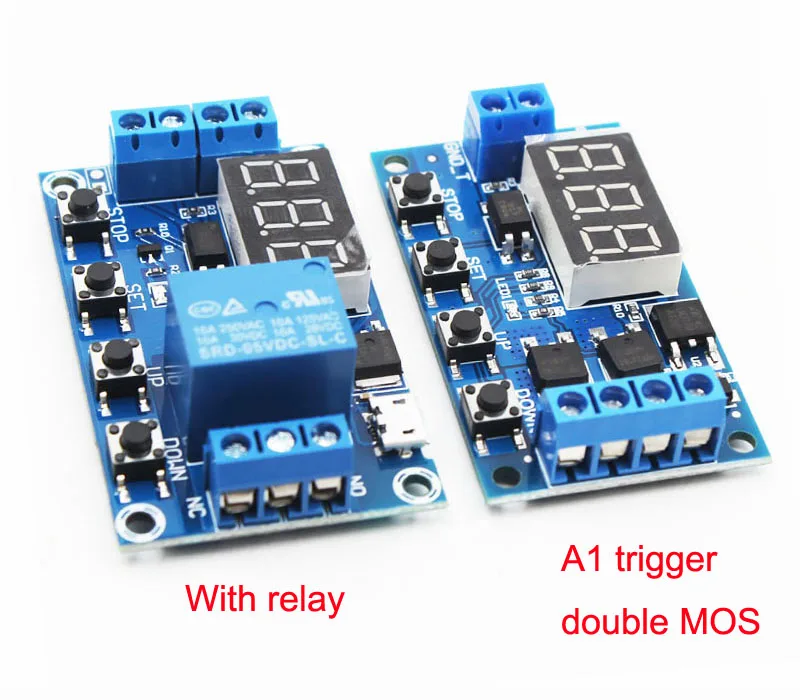

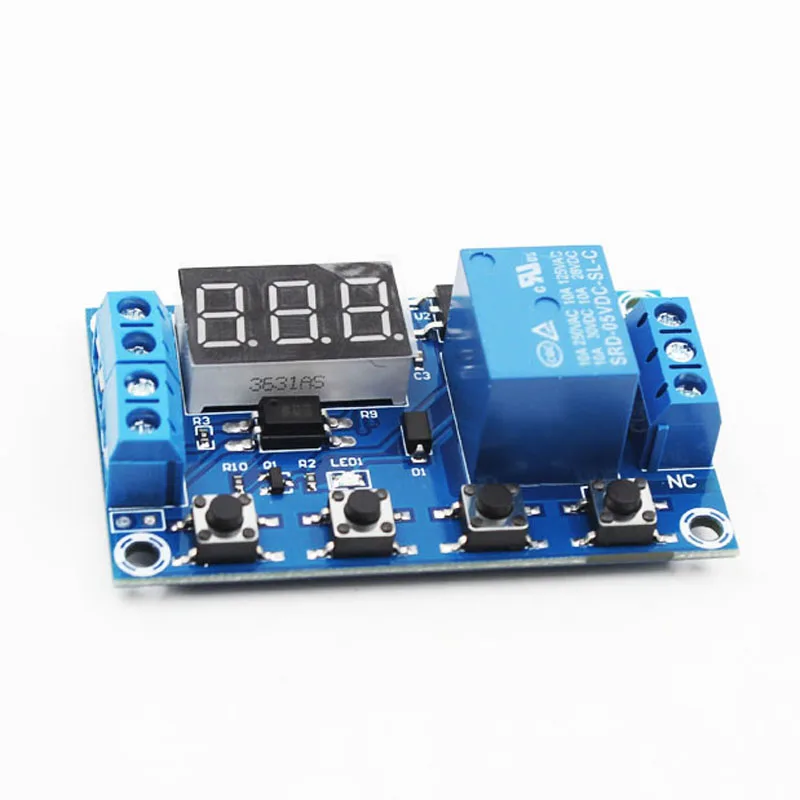

Светодиодный модуль реле задержки с цифровым дисплеем (A1 триггер MOS) или (с реле)

Особенности и использование модуля:
1. Реализовать высокочастотное быстрое и частое переключение цепи, бесконечное Переключение времени;
2. Во время процесса Вкл/Выкл не будет шума, нет искры, Нет электромагнитных помех;
3. Срок службы больше, чем у обычных реле;

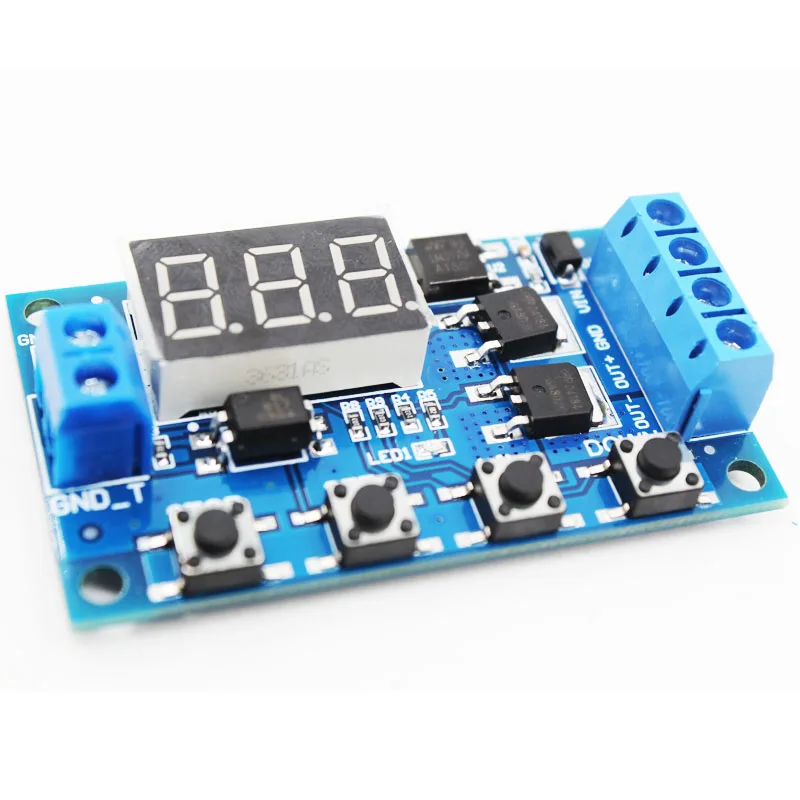

4. Двойной MOS параллельный активный выход, более низкое внутреннее сопротивление, больший ток, сильная мощность, 15A, 400 Вт при нормальной температуре, удовлетворяя потребности большинства оборудования;
5. Он часто используется для управления двигателями, лампами, светодиодный полосками, двигателями постоянного тока, микронасосами, электромагнитными клапанами и т. д. Через этот модуль эти устройства можно легко управлять светодиодный, что очень удобно.

Преимущества модуля:
1. Рабочее напряжение 5 ~ 36 В, большинство оборудования может быть использовано, очень удобно;
2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;
3. Функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;
4. Режим сна, после включения, без работы в течение 5 минут, автоматически выключает дисплей; Просыпается с любой кнопкой;
5. Различные параметры OP, CL, LOP могут быть установлены, эти параметры независимы друг от друга и сохранены отдельно;
6. Все параметры будут автоматически выключены и сохранены.
P1: после срабатывания сигнала, реле включается во время работы, а затем выключается; В режиме OP следующая операция
P1.1: сигнал срабатывает снова.
P1.2: сигнал получен, повторный запуск снова
P1.3: сигнал снова сбрасывается, реле отключено, и время остановлено;
P-2: подача срабатывающего сигнала, после того, как реле выключает время CL, реле включается время OP, после завершения синхронизации, реле выключено;
P3.1: подача триггерного сигнала, после включения реле во время работы, реле выключает время CL, затем циклическое действие, сигнал снова приводится в цикле, реле отключено, время остановлено; Количество циклов (LOP) может быть установлено;
P3.2: после включения питания не требуется триггерный сигнал, реле включается в режиме OP, реле выключает CL время, и вышеуказанное действие циклируется; Количество циклов (LOP) может быть установлен;
P-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, реле остается включено; Когда сигнал исчезает, реле будет выключено после синхронизации на OP; во время синхронизации есть сигнал и время будет очищено;

Параметры продукта:
1: Рабочее напряжение: 6 В-30 В постоянного тока;
2: источник сигнала триггера: срабатывает при высоком электрическом уровне (DC 3,0 V-24V), сигнал и система не улучшают способность системы анти-помех вместе (также можно короткое замыкание самостоятельно)
3: выход abiliry: DC 6v--30в, 15A ток при нормальной температуре, может достигать 400 Вт! Максимальный ток может достигать 30A при дополнительных условиях охлаждения.
4: Ток покоя: 15 мА
5: Услуги жизни: неограниченный переключения; Рабочая температура: от-40 до 85 ° C; Размер: 6,0*3,4*1,2 см
6: с изоляцией оптопары, может улучшить способность анти-помех, печатная плата промышленного класса, Установите параметры навсегда после отключения питания.

Примечание:

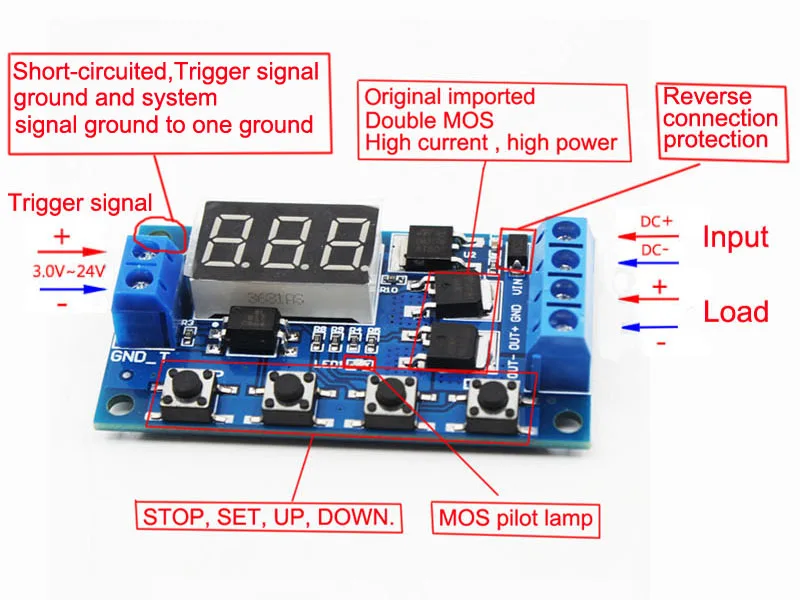

Модуль является активным выходным напряжением, а напряжение на выходе (нагрузка) равно входному напряжению (постоянный ток 5в-36в).
Полюсы «DC +» и «нагрузка» + «внутренне коротко замыкаются, но «DC-» и «нагрузка»-«полюсы не могут быть коротко замыканы во время использования, В противном случае нагрузка не будет контролироваться.

Диапазон времени
0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой доступны.

Описание параметра:
OP:on time, CL: off time, LOP: loop times (1-999 раз, «---» означает infinite loop)
Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем введите P1.2 для установки соответствующих параметров, ОП будет 5 секунд;
Нажатие кнопки SET на главном интерфейсе (display 000) отобразит OP (CL, LOP) и соответствующее время XXX;
Если в режиме присутствует ОП (например, режим P1.1, P1.2, P1.3), то нажмите кнопку SET в короткие сроки, будет отображаться только OP и соответствующее время;
Если есть OP, CL, LOP в режиме (например, mode P3.1, P3.2), нажмите кнопку SET в короткое время, отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время;

Режим включения реле:
1. ВКЛ: реле разрешено проводить во время проведения операции;
2. Выключено: реле запрещено включаться и всегда выключено.
Короткое время нажмите кнопку СТОП на главном интерфейсе, чтобы переключиться между включением и выключением. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки)

Режим сна:
1. C-P режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей и программа работает нормально;
2. Обычный режим O-d: цифровая трубка всегда включается и отображается;
Нажмите и удерживайте кнопку стоп в течение 2 секунд и отпустите, затем можете переключаться между C-P и O-d. Текущее состояние мигнет и вернется к основному интерфейсу.

Как установить параметры:
1. Сначала Определите режим работы реле;
2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите в основной интерфейс) ", " Нажмите и удерживайте кнопку SET в течение 2 секунд» введите в интерфейс выбора режима, установите режим (P1.1 ~ P-4), нажав кнопки вверх и вниз в короткое время;
3. После выбора режима, который будет установлен (например, P3.2), нажмите кнопку set в короткое время, чтобы установить соответствующий параметр. В это время параметр будет мигать (OP : on time, CL: off time, LOP: loop times («--» представляет бесконечную петлю»), отрегулируйте значение параметра вверх и вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) И нажмите в короткое время (увеличение или уменьшение 1 единицы); После установки значения параметра нажмите кнопку стоп в это время, чтобы выбрать положение десятичной точки, выберите диапазон времени (соответствующего времени 0,1 секунд ~ 999 минут); Нажмите кнопку SET в короткие сроки, чтобы задать следующий параметр текущего режима, процесс такой же, как и выше;
4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Параметры настройки успешны, очень просты!
Основной интерфейс: «000» (без запятой) отображается, когда реле не работает. Реле имеет десятичную точку при рабочем состоянии, что очень ясно!
Интерфейс выбора режима: долгое время нажмите кнопку SET, чтобы войти, после завершения настройки, долгое время нажмите кнопку SET, чтобы выйти, вернуться к основному интерфейсу, очень просто!
