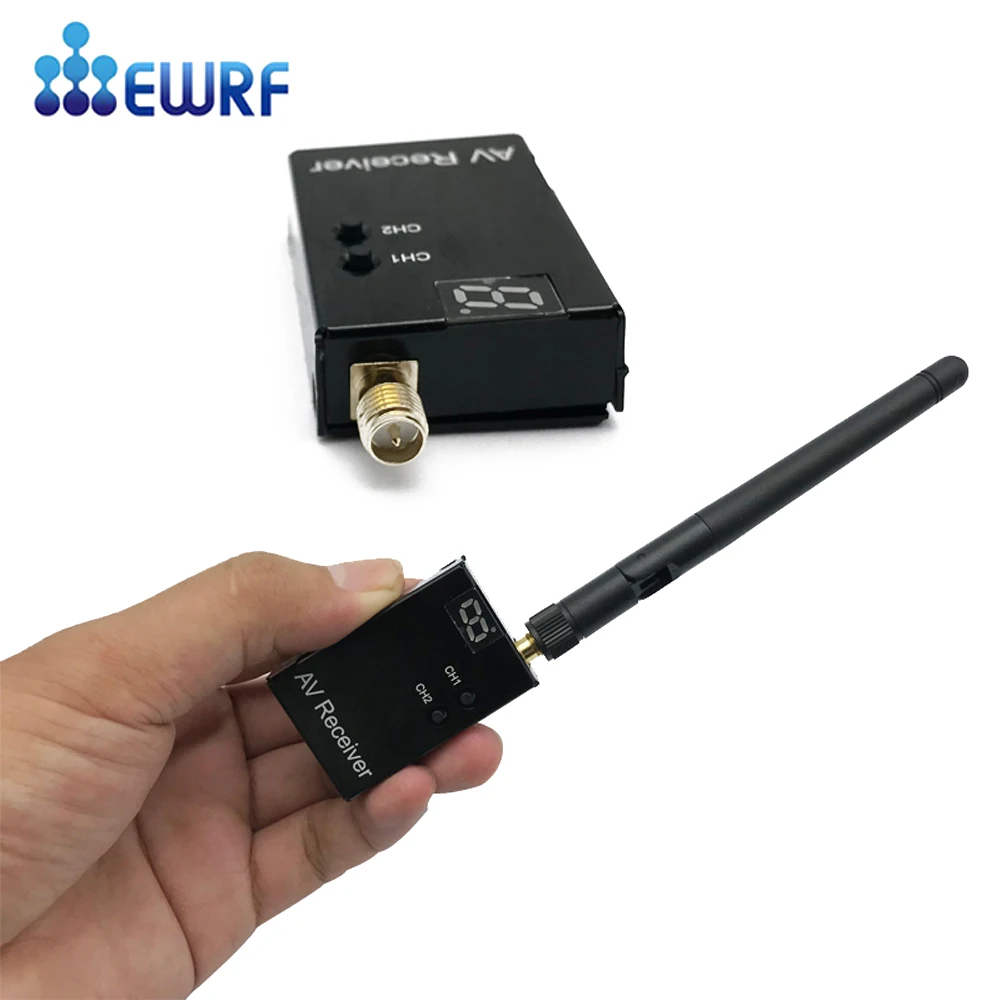

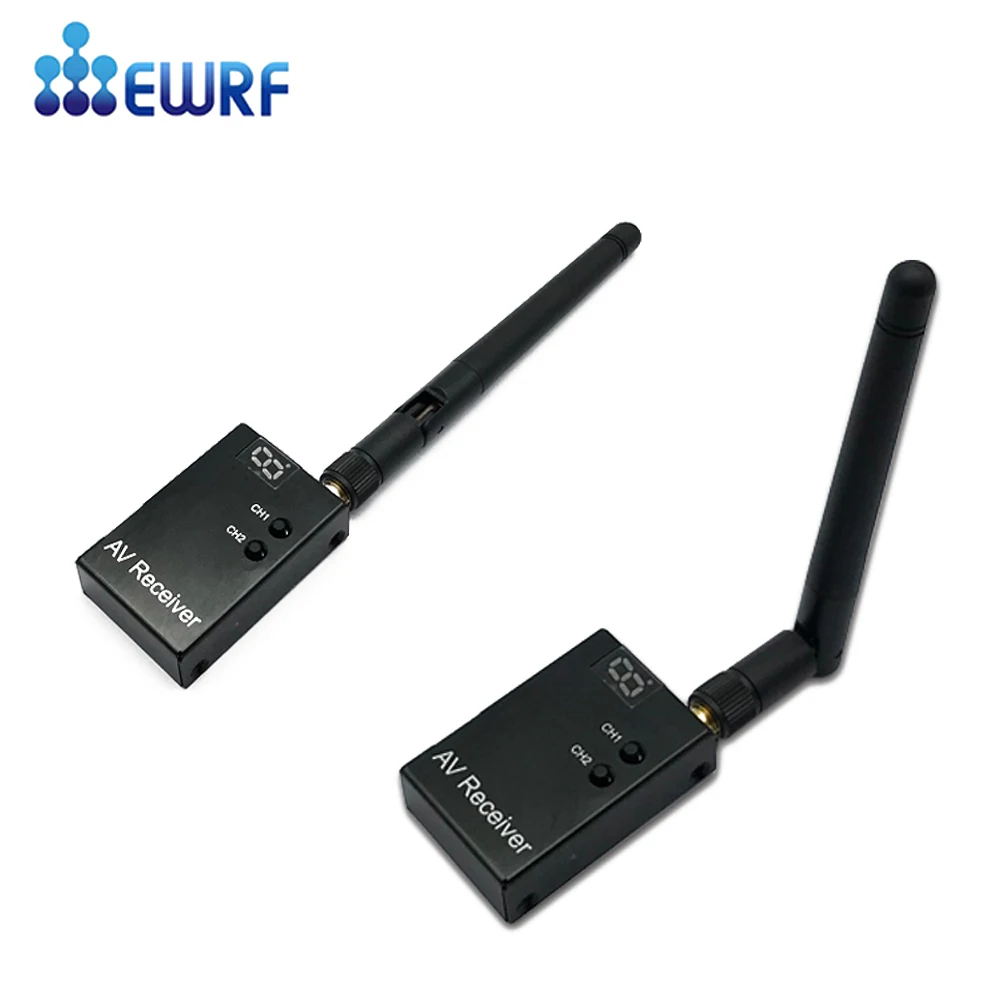

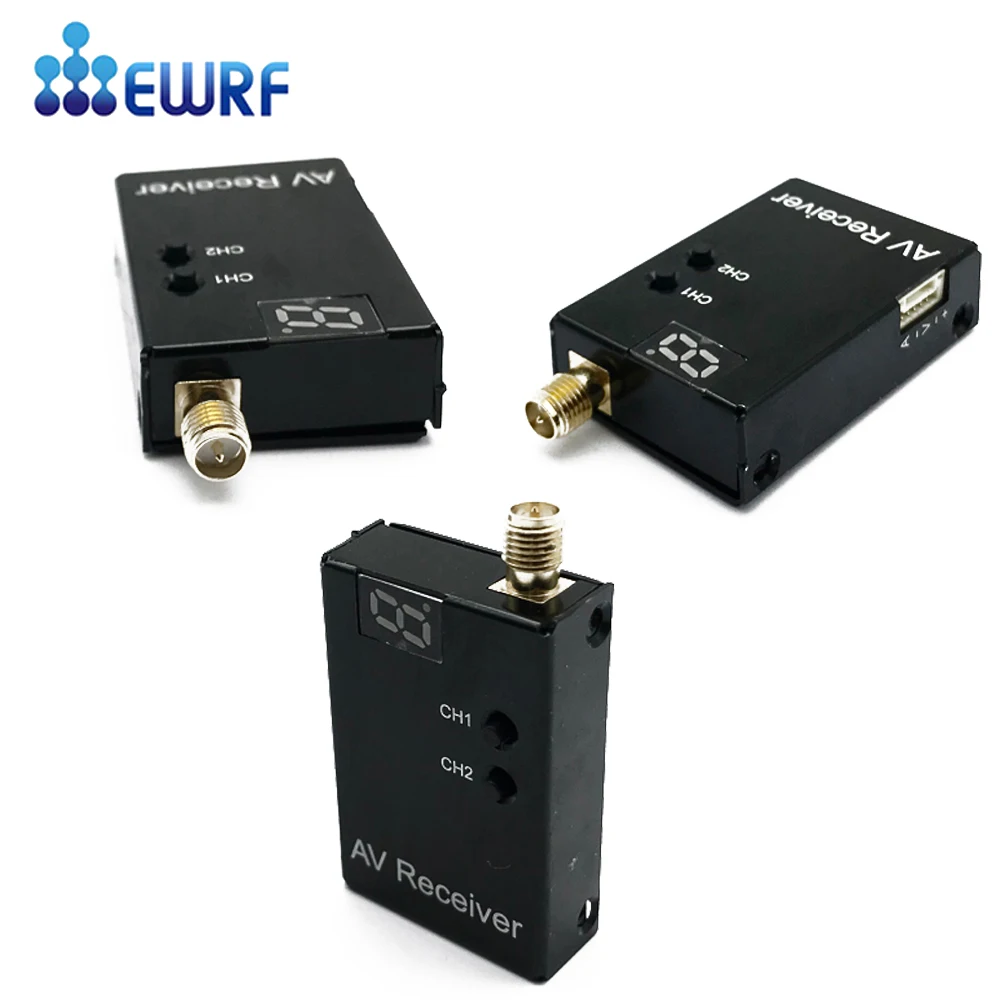

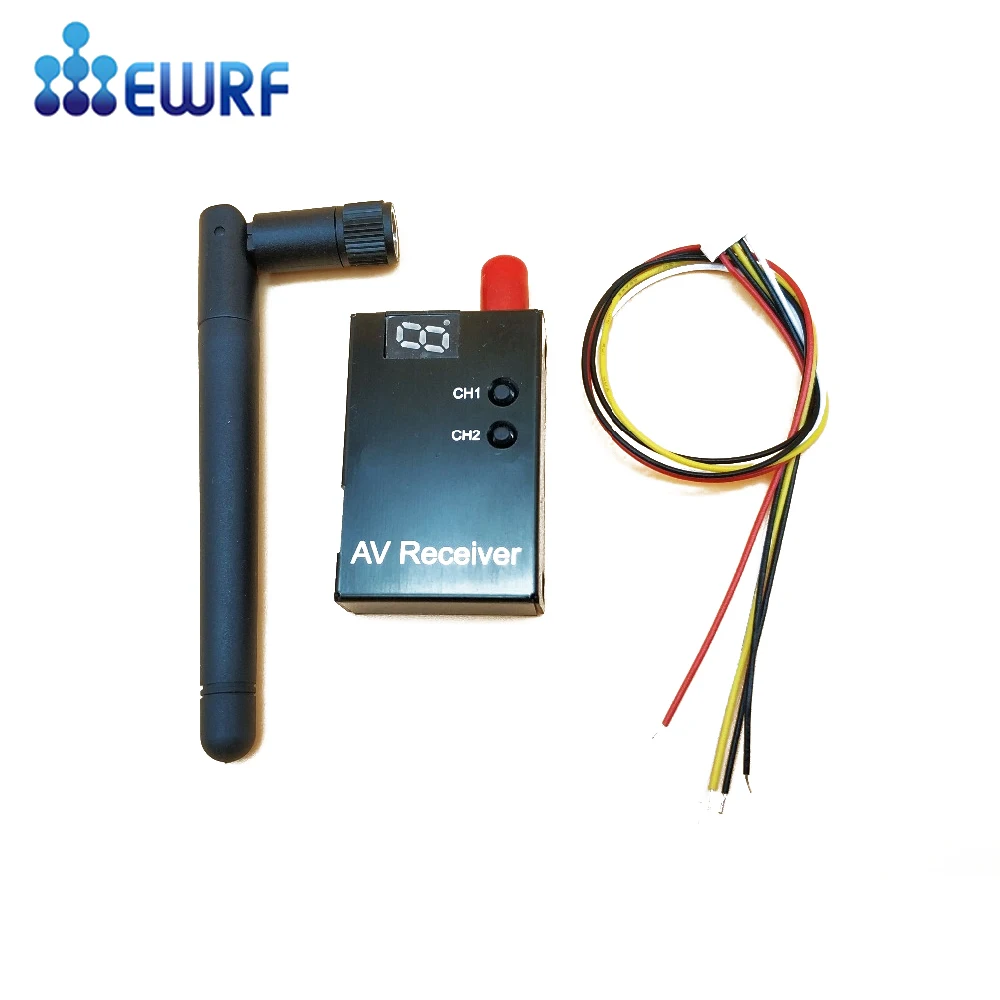

Приемник EWRF FPV 5,8 GHz 40CH 708R с приемником передатчика А/В и силовых кабелей

Модель: EWRF 708R (с OSD)
Технические характеристики:
Размер: 42,8*27*9 мм
Дисплей/кнопка: 1 цифровой дисплей/2 кнопки
Источник питания: 7-24 В постоянного тока
Ток питания (12 В): 100 мА
Частота: 5,8G
Канал: 48CH
Разъем антенны: RP-SMA гнездо

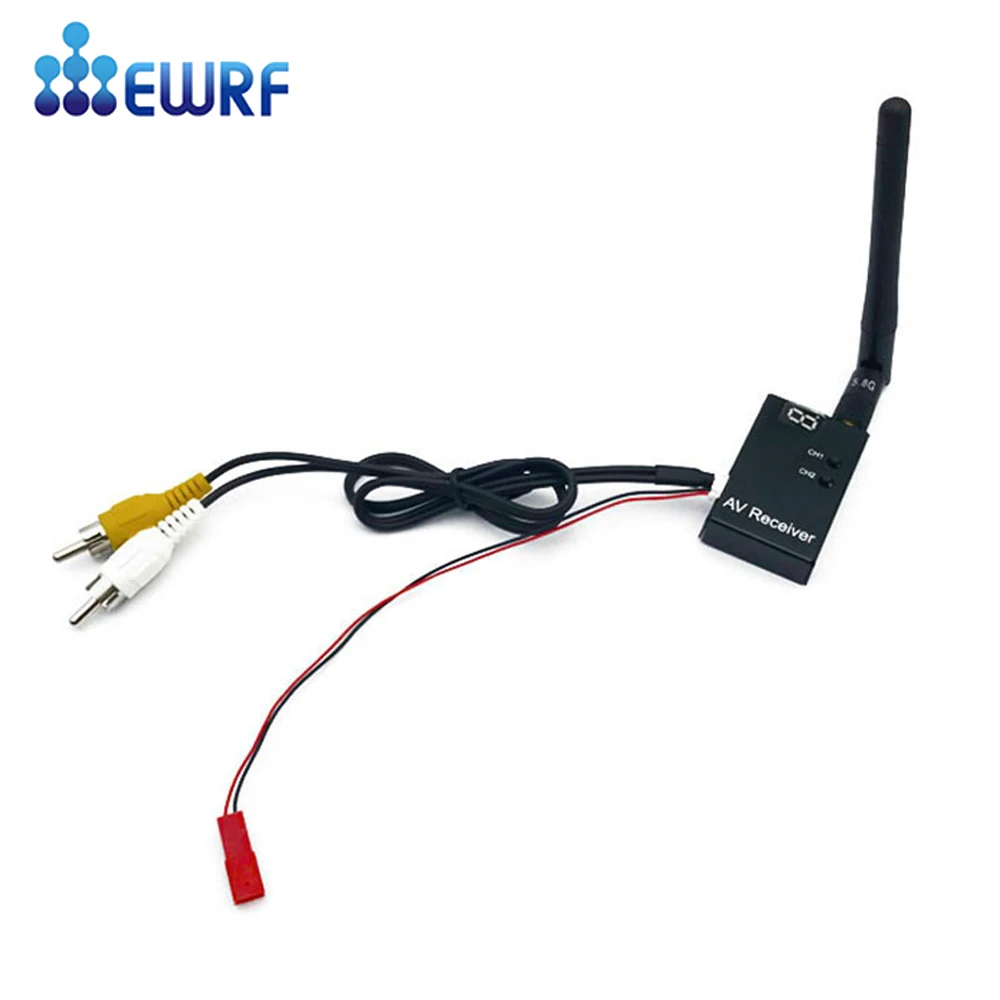

Интерфейс: 5 pin (питание в, GND, видео в, GND, аудио в)

Руководство пользователя

Группа и канальная застежка

Пресс ключ ch2 до тех пор, пока красный горошек появляется на правом нижнем углу цифровым дисплеем, входите в стоимость товара; пресс ключ ch2 для того, чтобы выбрать группы A, B, C, D, E. пресс ключ ch1 для выбора канала, на возраст от 1 года до 8 лет; отпустите кнопку в течение примерно 10 секунд, Красная точка цифрового дисплея исчезнет, приемник может сохранять и выходить из настройки автоматически и войти в нормальное рабочее состояние. (2) автоматический сканирующий канал.

Пресс ключ ch1 до тех пор, пока красный горошек появляется на правом нижнем углу цифровым дисплеем, попадает в состояние автоматическое сканирование и передачи сигнала, Получатель может быть автоматически поиск для самой сильной передачи сигнала, затем автоматически удерживайте И входите в нормальное рабочее состояние, Красная точка исчезает на правой нижней части цифрового дисплея. Нажмите клавишу ch1 для автоматического поиска на следующий сильный сигнал и цикл, в свою очередь. (3) сканирование чистых каналов

Пресс ключ ch2 и ch1 в одно и то же время, когда Красная точка появляется на правом нижнем углу цифровым дисплеем, Получатель может быть автоматически поиск для создания ухоженного канала. После того, как товары из Китая, оборудование, цифровой дисплей всегда будет отображать чистый канал и красную точку прицела всегда будет включено; в настоящее время, только нажмите клавишу ch1 снова, приемник введите автоматическое сканирование, и вернитесь в нормальное рабочее состояние после поиска передающего сигнала. (Цель-отображать до тех пор, пока канал не будет отсканирован, чтобы передатчик можно было установить на чистый канал. затем нажмите клавишу ch1, приемник сканирования еще раз, чтобы найти для передатчика канал.)

OSD дисплей инструкции

Приемник с osd имеет три элемента (состояние приемника, рабочий канал и сила сигнала). Сила сигнала от 0-99, тем выше сигнал сильный; дисплея выглядит следующим образом: «переводная бумага формата A4/5805/99 ", о том, что приемник работает нормально на A4 канала, частота-5805 МГц принимающая сила 99; в тех случаях, когда приемник автоматическое сканирование каналов, он отображает: «SH/5000/00», При сканировании чистого канала: «SL/5000/00».

Частота (МГц)

Примечание: Пожалуйста, установите антенну перед включением питания в течение более длительного срока службы.
