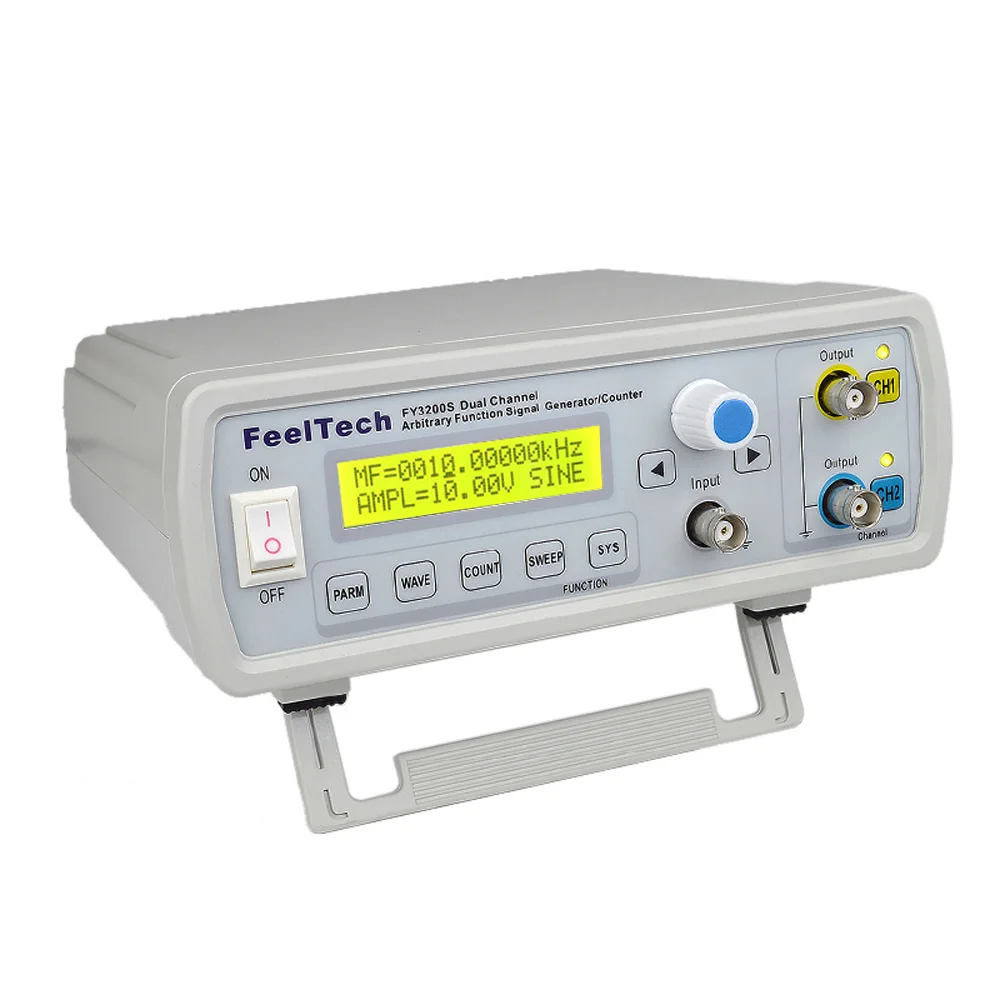

Цифровой генератор сигналов DDS двухканальный с функцией синусоидальной волны
3 775,89 руб.
Регулируемая частота амплитуда XR2206 DIY Набор синусоидальный сигнал Треугольники
157,27 руб.

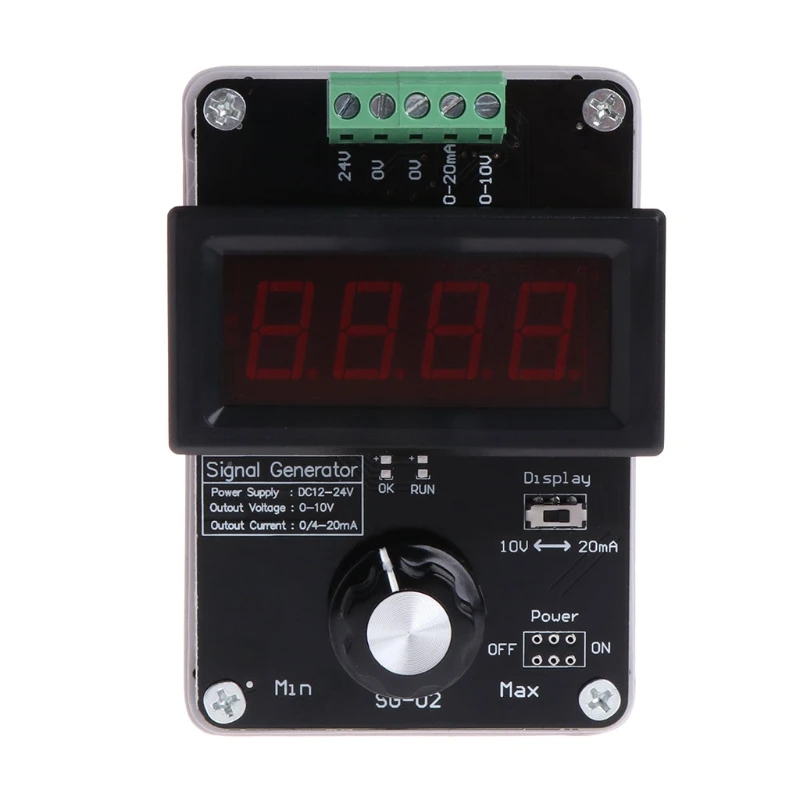

Регулируемый ток напряжение аналоговый симулятор 0 ~ 20 мА генератор сигналов
1 463,85 руб.

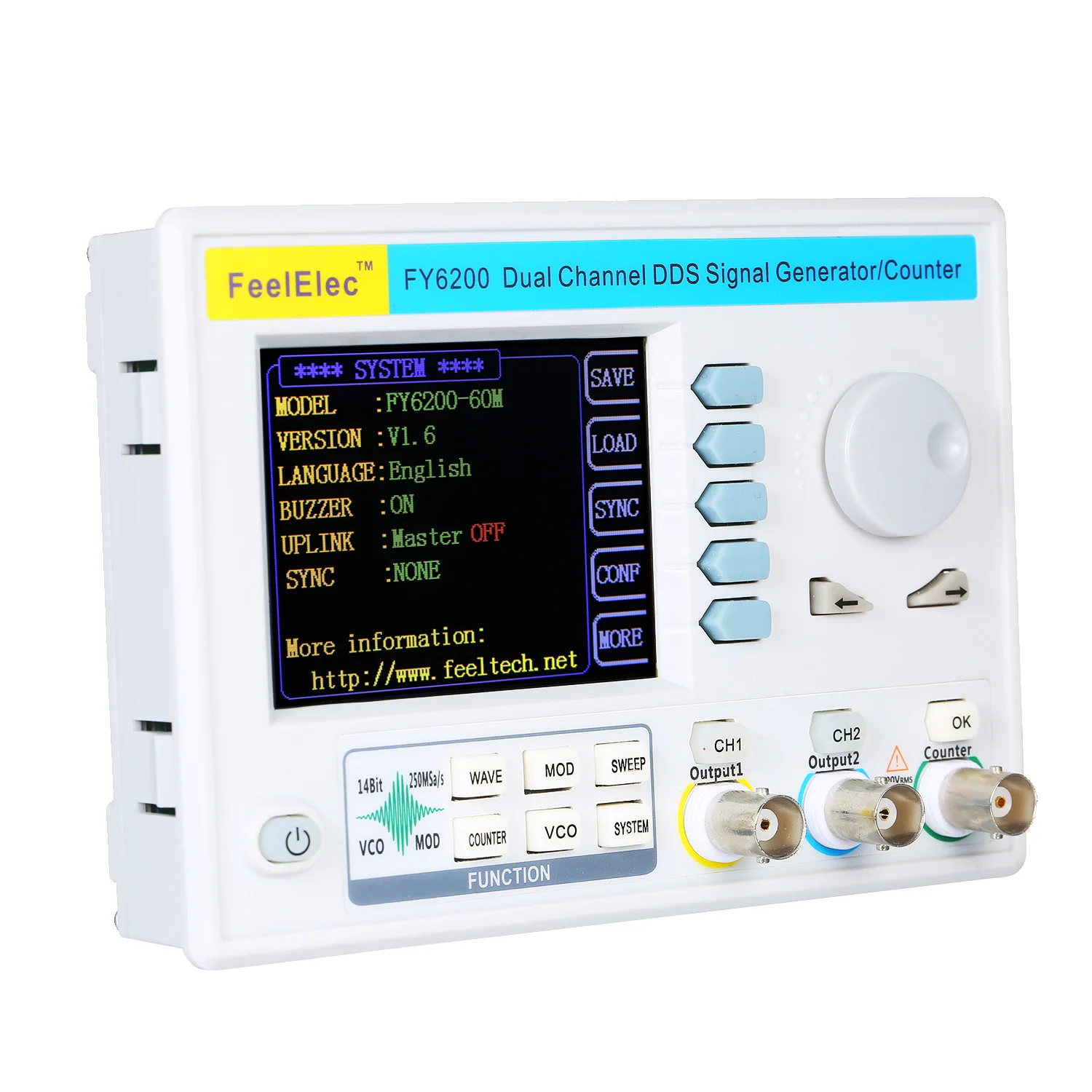

Высокоточный генератор сигналов VCO Burst AM/PM/FM/ASK/FSK/PSK источника энергии 20/60
5 216,63 - 6 183,33 руб.
Модуль генератора сигналов AD9850 DDS 0 40 МГц модуль с 2 синусоидальными волнами и
753,54 руб.
3 2 дюймовый большой сенсорный экран портативный многофункциональный Трансивер
1 372,17 - 14 209,14 руб.
Betterliving Store
Магазина Betterliving Store работает с 20.07.2016. его рейтинг составлет 88.1 баллов из 100. В избранное добавили 2480 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 36636 наименований товаров, успешно доставлено 57511 заказов. 4410 покупателей оставили отзывы о продавце.
Характеристики
DDS генератор сигналов 0 ~ 55 МГц для цифровое Любительское радио SSB6.1
История изменения цены
*Текущая стоимость 3 558,25 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-29-2026 | 4234.46 руб. | 4446.33 руб. | 4340 руб. |
| Mar-01-2026 | 4198.92 руб. | 4408.32 руб. | 4303 руб. |
| Jan-29-2026 | 3522.32 руб. | 3698.70 руб. | 3610 руб. |
| Dec-29-2025 | 4127.77 руб. | 4333.97 руб. | 4230 руб. |
| Nov-29-2025 | 3594.62 руб. | 3774.54 руб. | 3684 руб. |
| Oct-29-2025 | 4056.72 руб. | 4259.8 руб. | 4157.5 руб. |
| Sep-29-2025 | 4021.70 руб. | 4222.99 руб. | 4121.5 руб. |
| Aug-29-2025 | 3985.52 руб. | 4184.50 руб. | 4084.5 руб. |
| Jul-29-2025 | 3949.5 руб. | 4146.49 руб. | 4047.5 руб. |
Описание товара

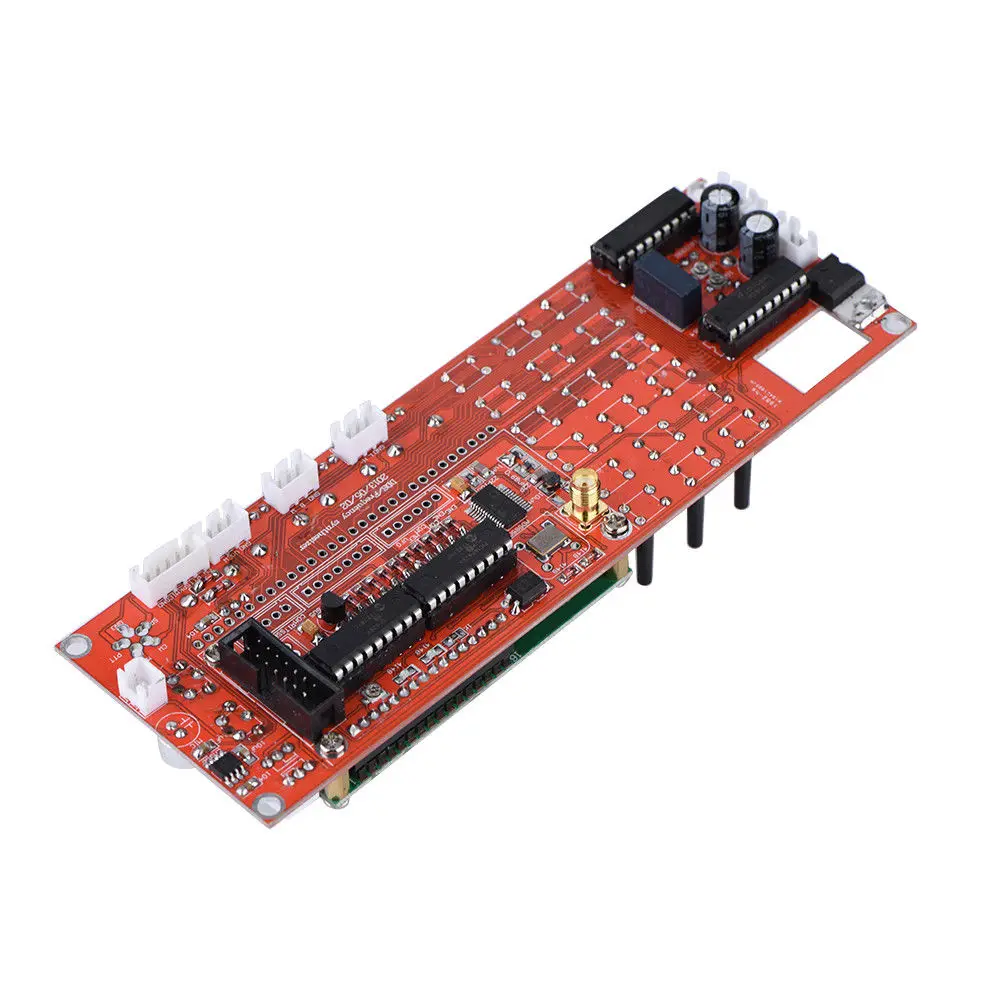

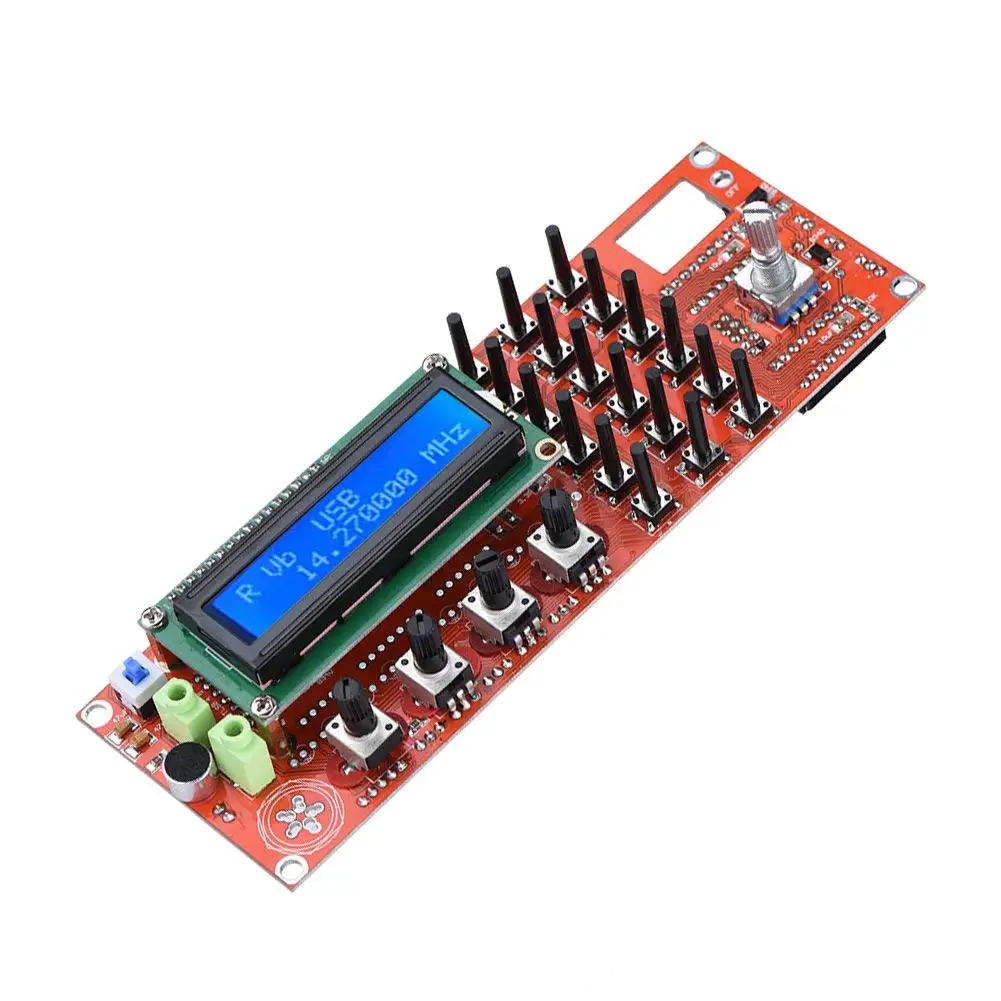

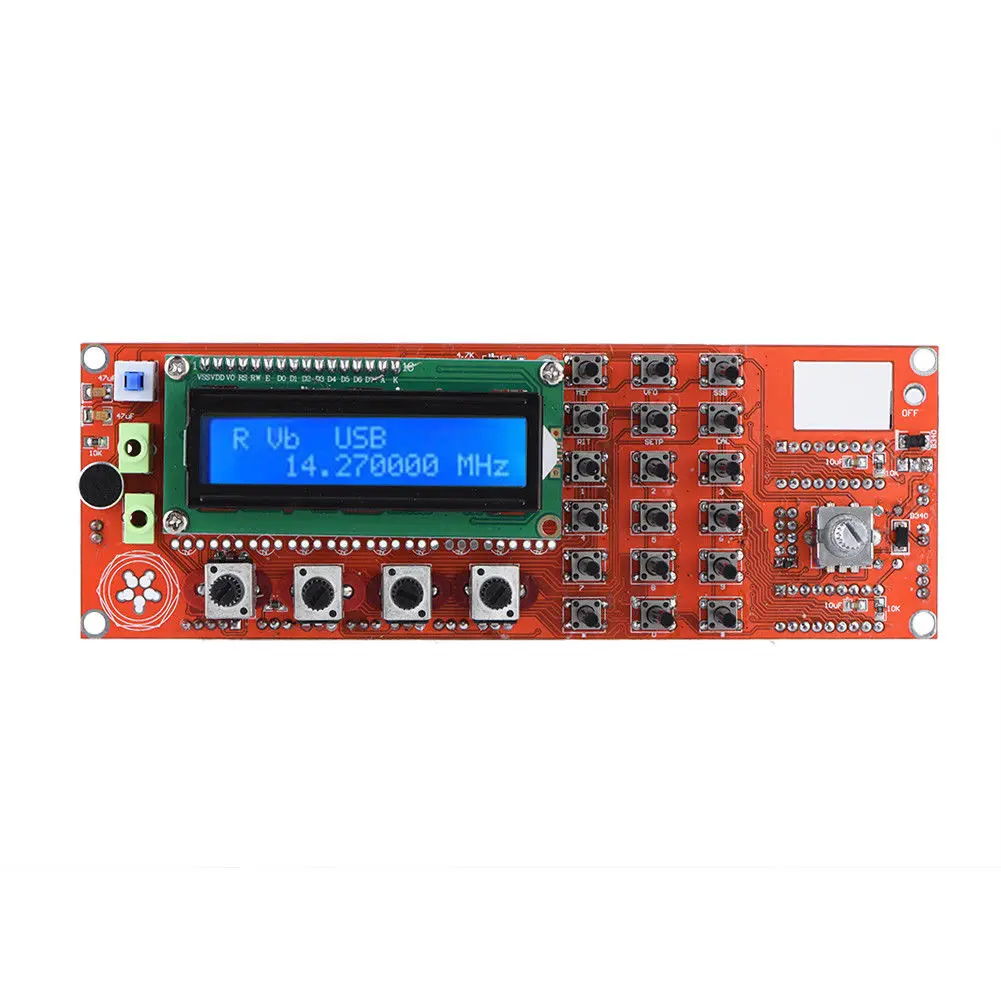

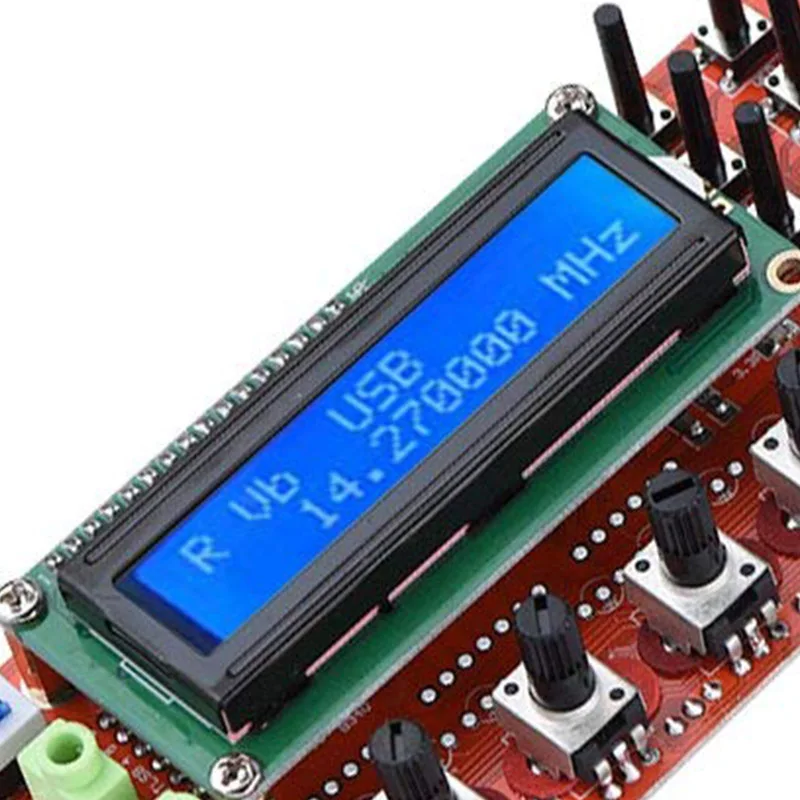

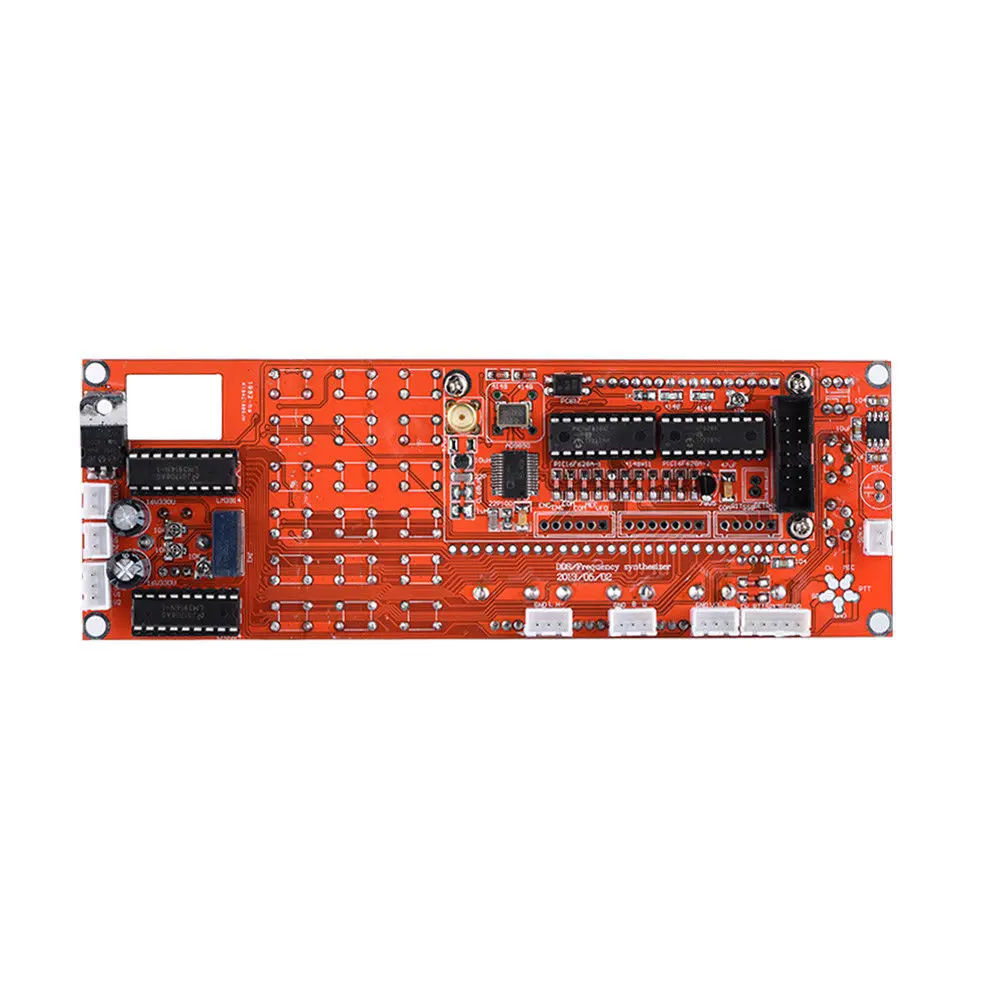

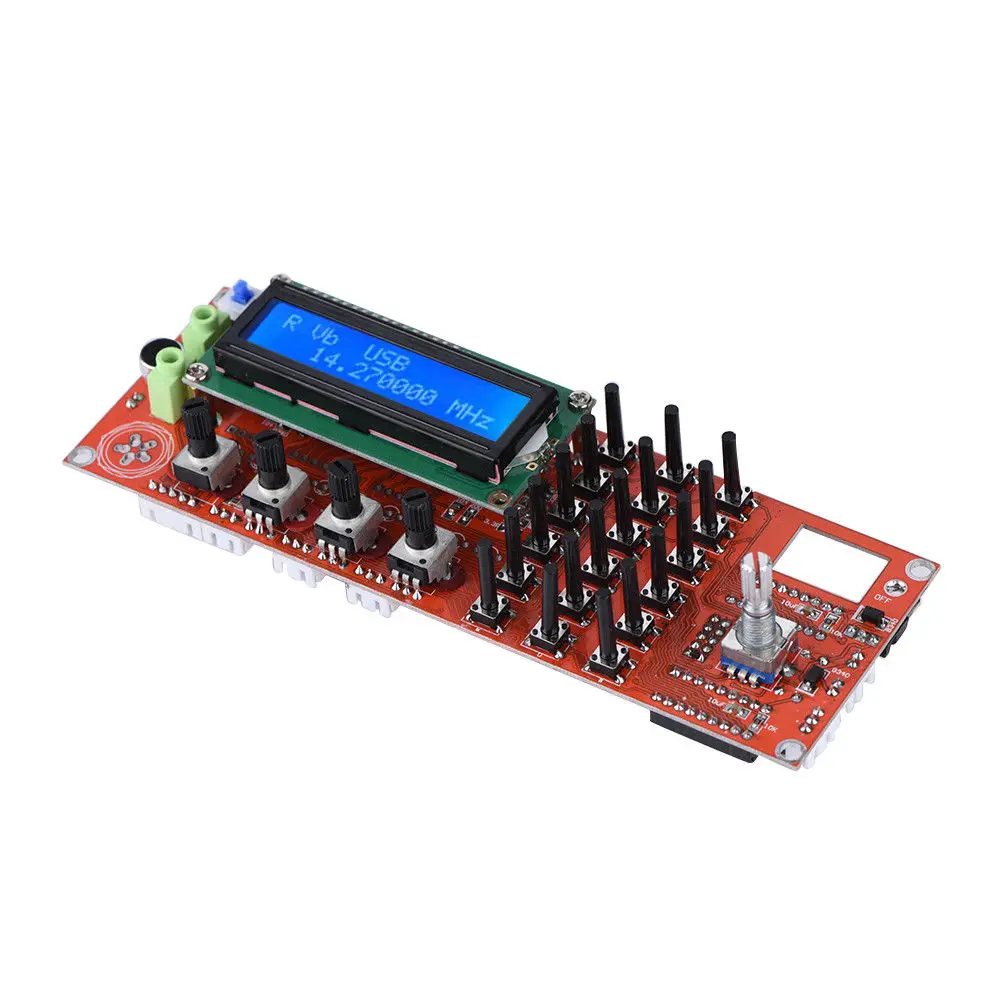

DDS генератор сигналов 0 ~ 55 МГц для цифровое Любительское радио SSB6.1 приемопередатчик VFO SSB
Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации. поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг. вход 12 В (Примечание продавца: мы также предоставляем упрощенную версию с входом 8 ~ 9 в). С прямой цифровой входной частотой. С аудио потенциометром громкости. С усилителем. Потенциометр регулировки усиления. С потенциометром AGC. S-LED дисплей. Стоячий волновой светодиодный дисплей. Материал: PCB
Ключи и интерфейсы подключения: ENC: переключатель кодировщика. MEM: переключатель для режима памяти. VFO: передача от VFO A к VFO B или от VFO B к VFO A. SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и on... RIT: тонкая настройка на приемную частоту. CAL: Набор функций. KB-1 и KB-2 имеют общий контакт, но не GND.
Частотный дисплей: RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ). TX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ). частота запрограммирована в DDS, рассчитывается как показано ниже. RX = ABS (RX_DDS_FREQ). TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ). RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Примечания: DDS SYSTEM CLK: можно использовать Частотный тестер для получения осциллятора 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000. Офсетная фреза: можно установить as + or-. Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).
Как работать: нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL. A: включить 6 XREFCLE: Настройка режима чипа часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e. g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.
H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Цвет: красный
Материал: PCB
Содержимое упаковки
1 генератор сигналов DDS
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
