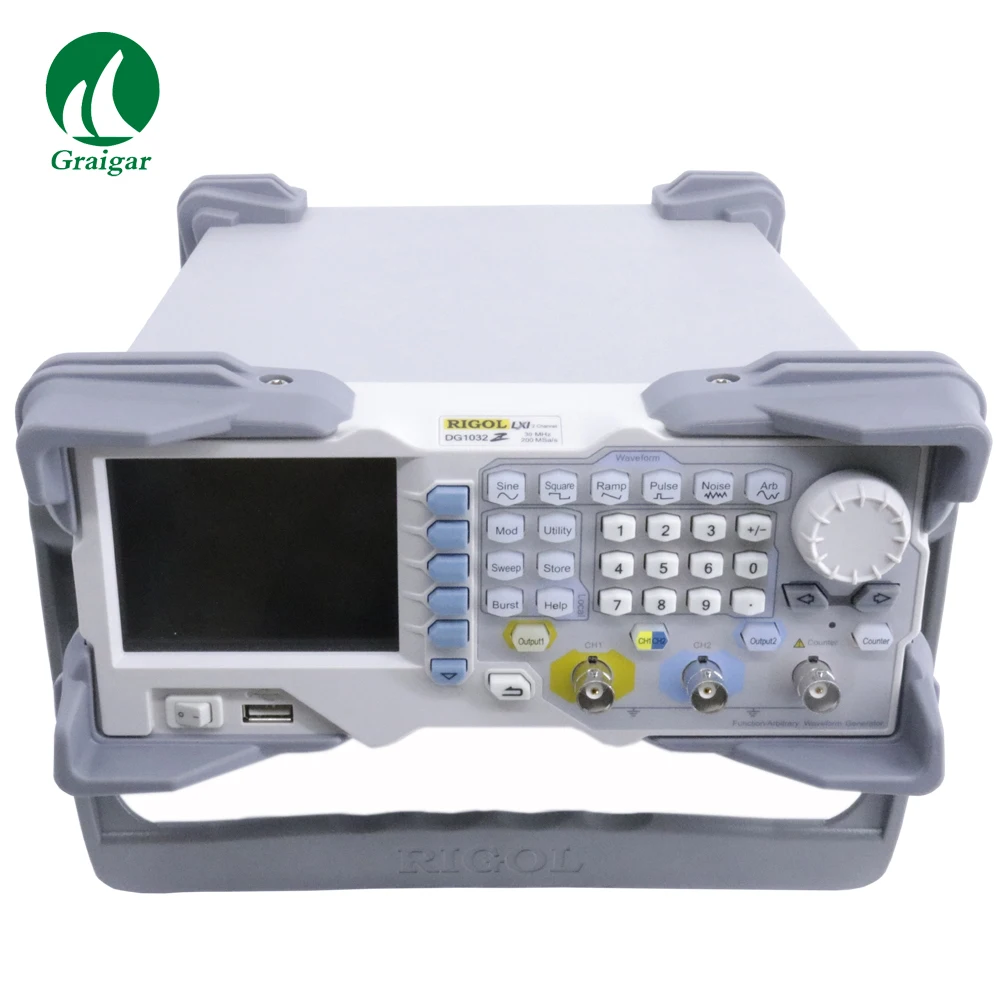

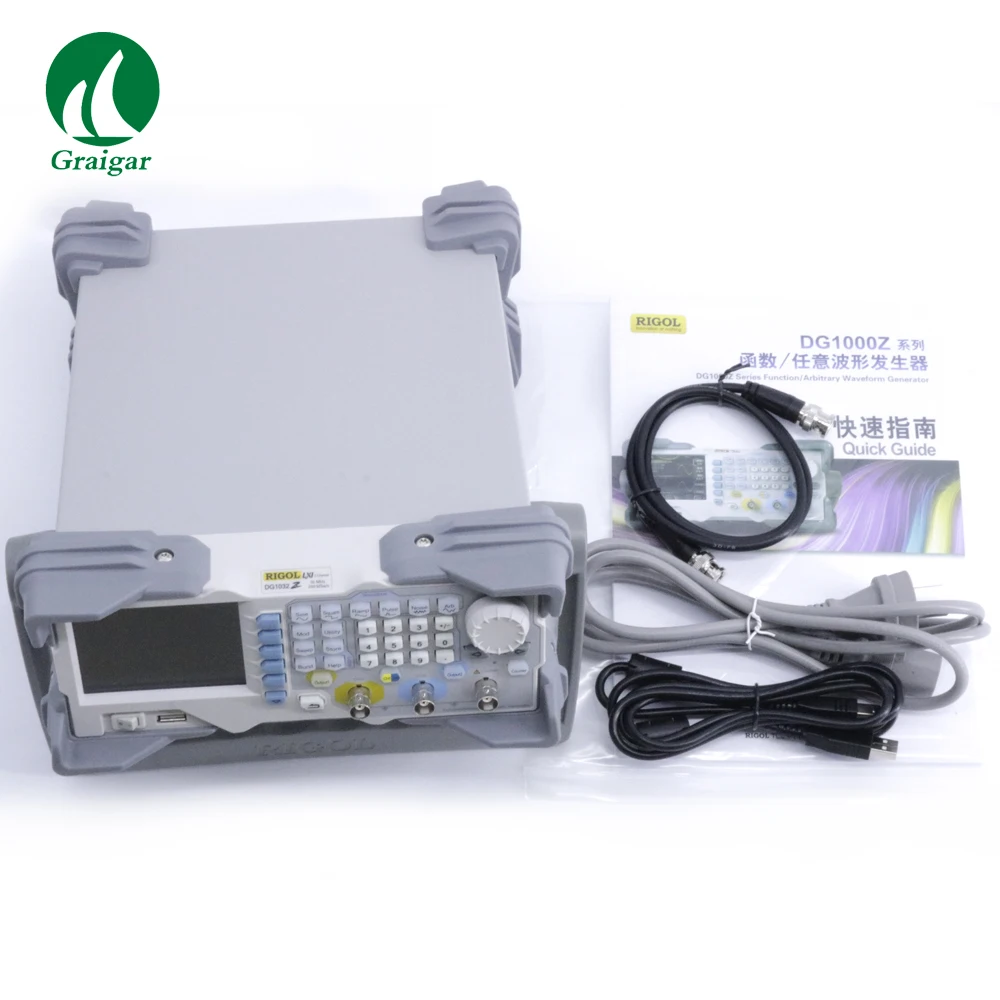

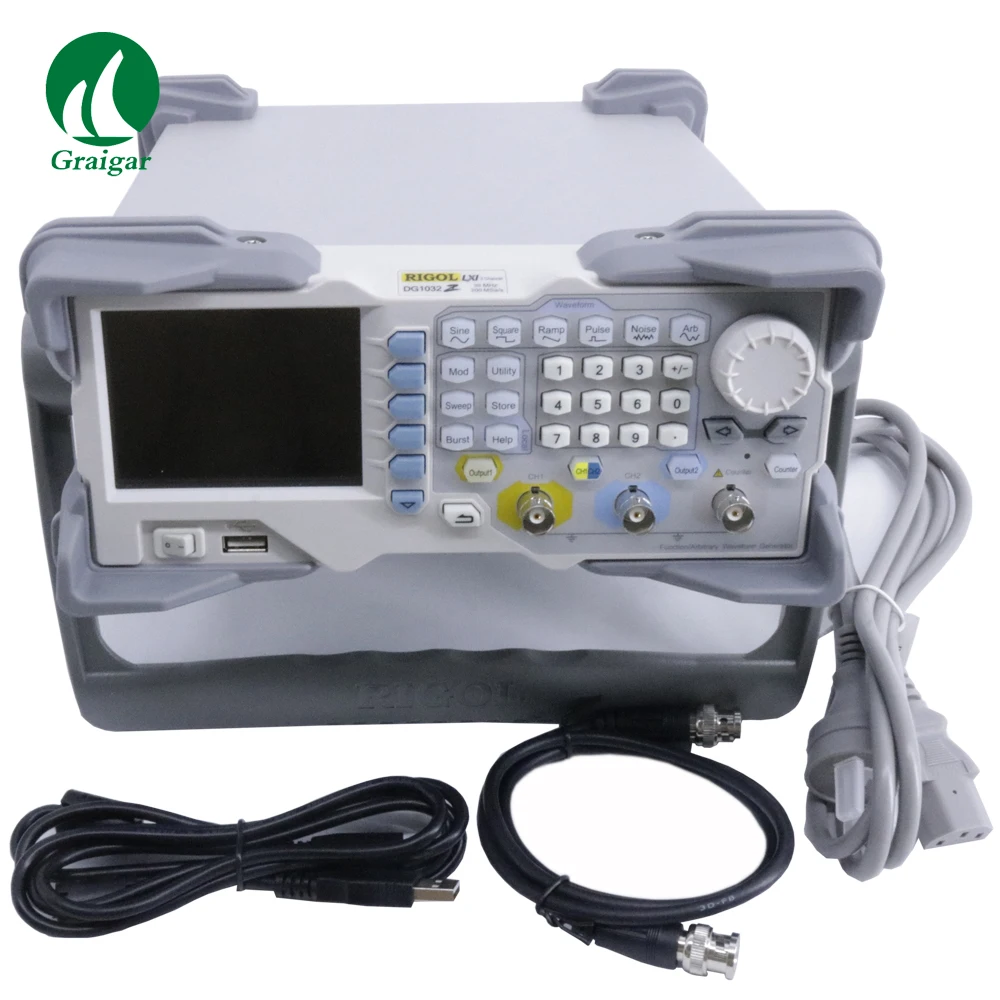

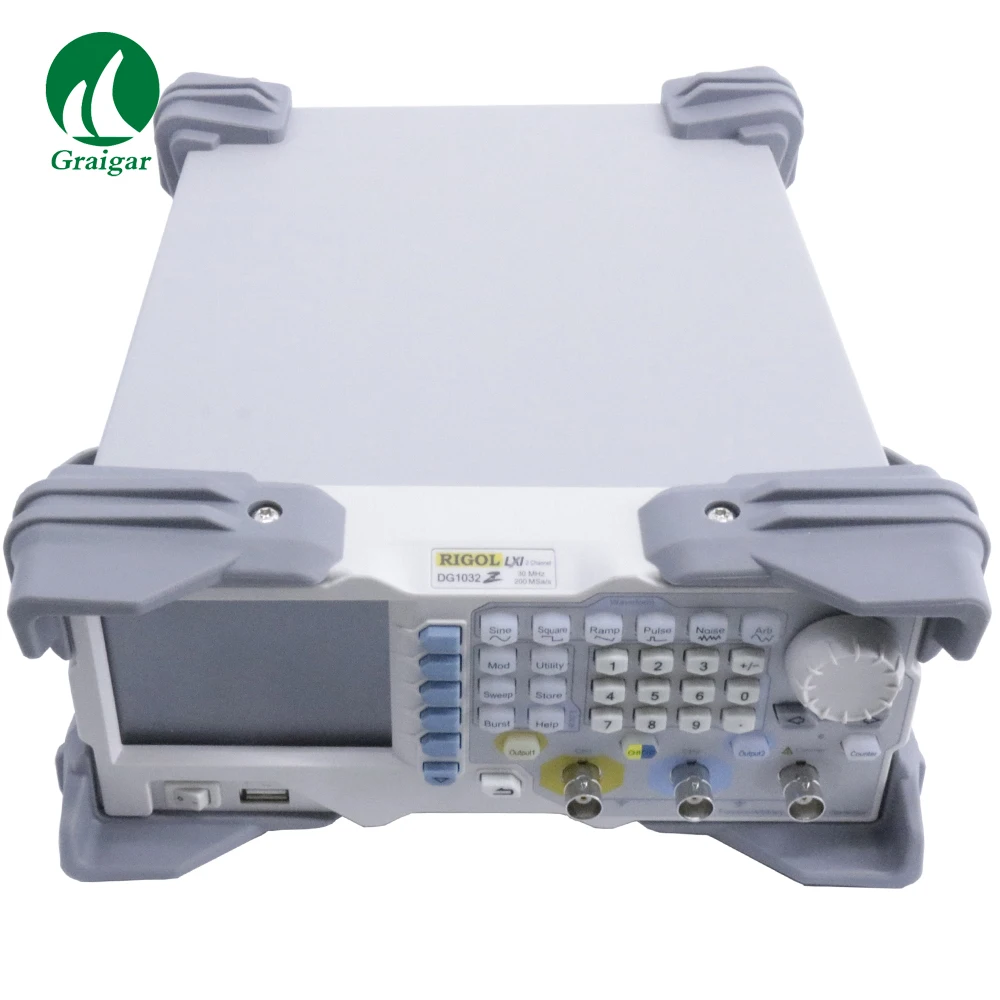

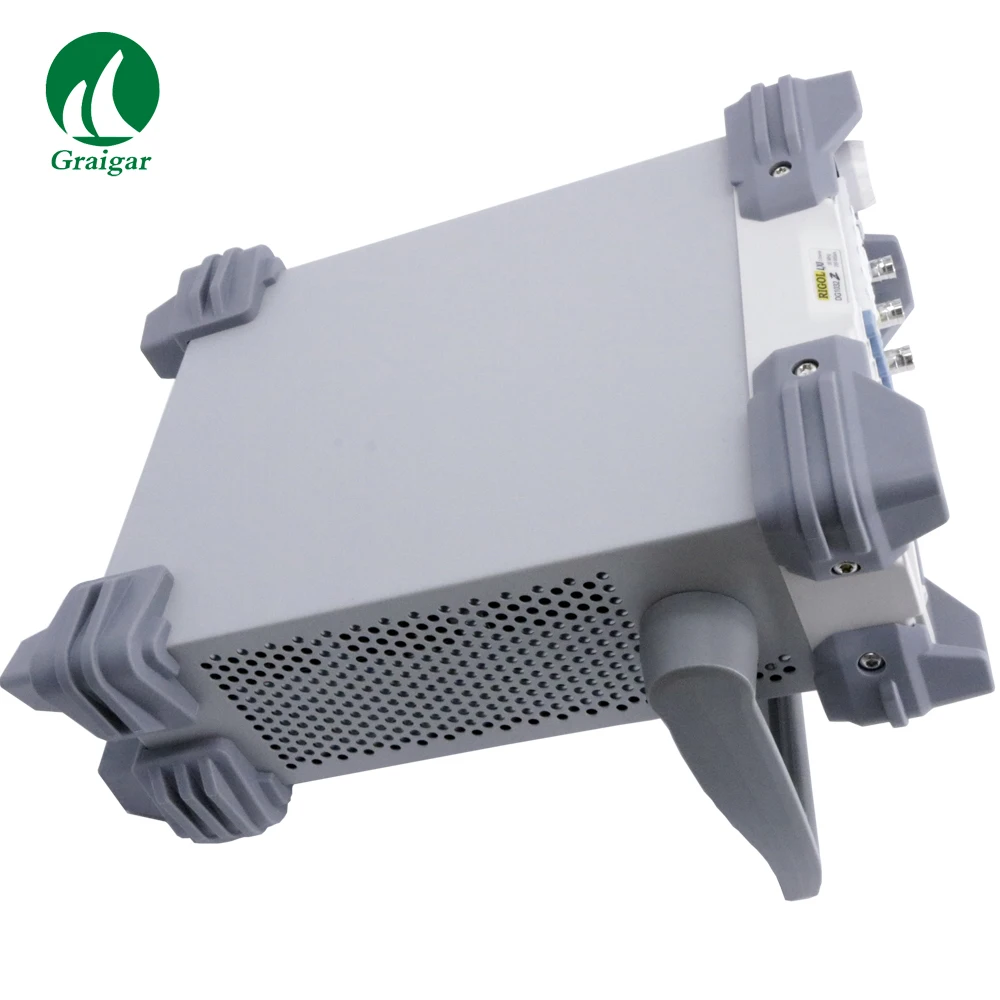

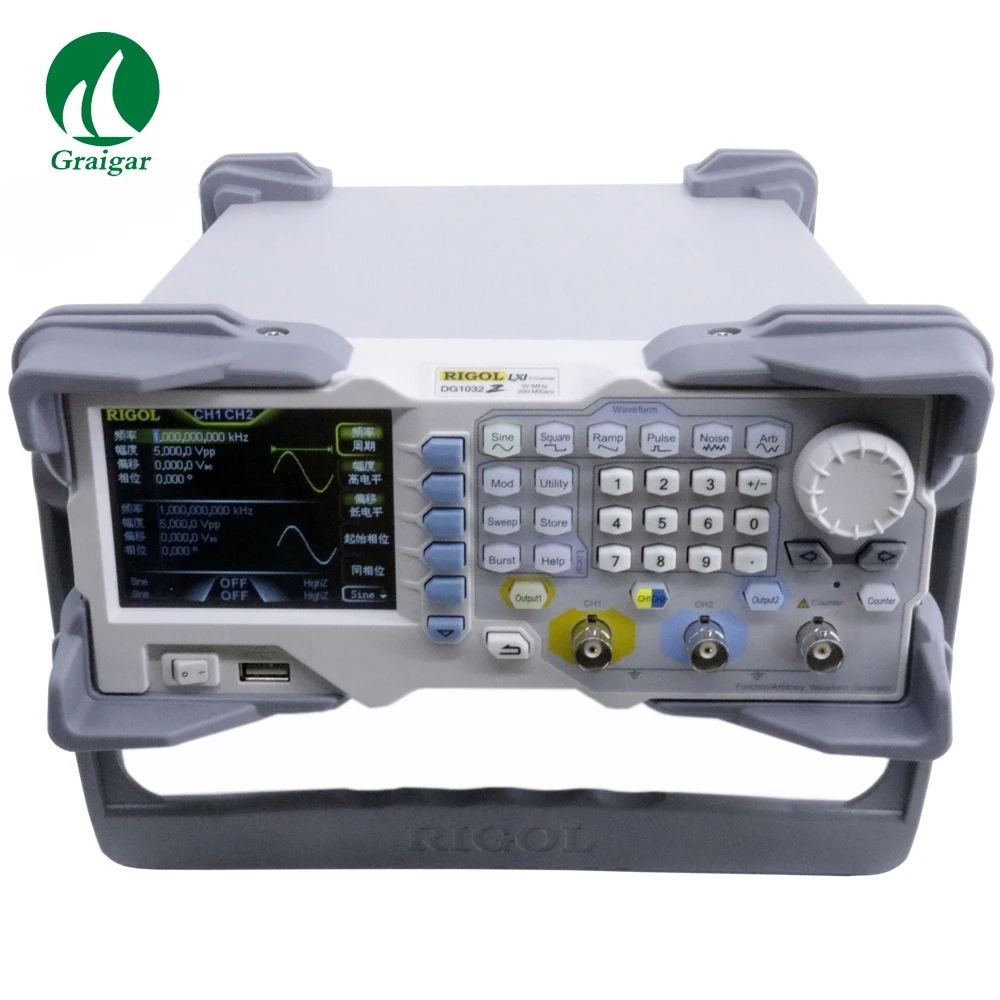

 RIGOL DG1032Z Генератор Функций, генератор сигналов произвольной формы

30 МГц 2 Каналы

RIGOL DG1032Z функция/генератор сигналов произвольной формы 30 МГц

Генератор сигналов произвольной формы 30 МГц

Серия DG1000Z, функция/генератор сигналов произвольной формы-это набор функций генератора, генератор сигналов произвольной формы, генератор шума, генератор импульсов, генератор гармоник, аналоговый/цифровой модулятор, частотомер и другие функции в одном из многофункциональных генераторов сигналов. Многофункциональный, высокопроизводительный, экономичный и портативный для образования, исследований и разработок, производства, тестирования и других видов промышленности обеспечивает новый выбор.

Особенности:
Оригинальная технология SiFi (точность сигнала): точка для генерирования произвольных сигналов, не искажения сигнала, частота дискретизации регулируемая точность, вся форма выходного сигнала (в том числе: квадратная волна, пульс и т. Д.) низкий уровень джиттера до 200 ps
Каждый канал с произвольной волновой глубиной хранения до 8 MPTS, соответствующие до 16 MPTS
Свойства, такие как стандартный двухканальный, эквивалент двух независимый источник сигнала
+ 1 PPM Для Высокочастотной стабильности и фазового шума как низкий, как 125 DBC/Hz
Встроенный 8 раз гармонический генератор
Полностью функциональный, встроенный в цифрах, Частотный измеритель полосы пропускания 200 МГц
Содержит до 160 видов встроенных произвольных сигналов, инженерное применение, медицинская Электроника, автомобильная электроника, математика и другие области общей обработки сигнала
Частота дискретизации достигает 200 МСА/с, вертикальное разрешение: 14 бит
Хост имеет удобный интерфейс произвольной формы волны, через программное обеспечение ПК может также генерировать произвольный сигнал
Различные аналоговые и цифровые функции модуляции: AM, FM, PM, ASK, FSK, PSK и PWM
Стандартная функция формы сигнала, может в основной форме волны после суперпозиции на основе указанного сигнала
Стандартная функция отслеживания каналов, открытие трека, двухканальные параметры все могут в соответствии с обновлениями конфигурации пользователя одновременно
Стандартный интерфейс, usb-хост и устройство, LAN (LXI-C)

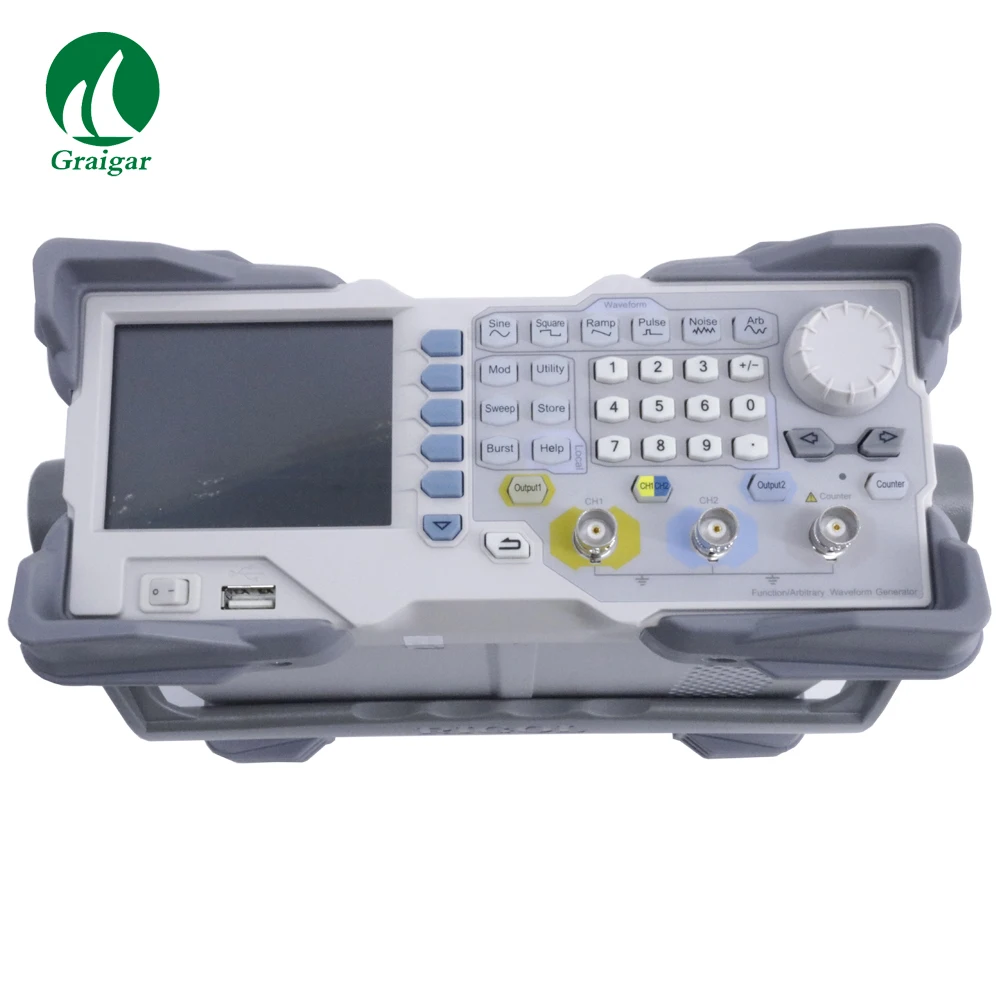

Цветной дисплей TFT 3,5 дюйма

Параметры:

Макс. Выход частоты
30 МГц
Макс, частота образца 200MSa/s
Вертикальный Разрешение 14bit
Макс. Глубина памяти Arb 8pts ~ 8 Mpts (16 Mpts опционально)
Каналы 2
Амплитуды диапазон

= <10 МГц: 2,5 mVpp ~ 10Vpp;

= <30 МГц: 2,5 mVpp ~ 5.0Vpp

= <60 МГц: 2,5 mVpp ~ 2.5Vpp
Стандартная синусоида, квадрат, пандус, пульс, шум, гармоники
Встроенные в произвольные формы волны 160 видов, включая синк, экстенциальный подъем, Exponential Fall, ECG, Gauss, HaverSine, Lorentz, Dual-Tone, DC напряжение и т. Д.
Частотный диапазон: Синусоидальная волна от 1 Гц до 30 МГц
Частотный диапазон-квадратная волна от 1 Гц до 15 МГц
Частотный диапазон-рампа 1 Гц до 500 кГц
Частотный диапазон-импульсный 1 Гц до 15 МГц
Шум BW 30 МГц
Частотный диапазон-Arb 1 uHz до 10 MHz
Частота Разрешение 1uHz
Точность частоты ± 1 ppm значения настройки, 18 C до 28C
Квадратная волна подъема/осеннее время <10 ns типичное значение (1Vpp)
Квадратная волна Overshoot <5% типичное значение (1Vpp)
Время подъема импульса> = 10 нс
Диапазон ширины импульса> = 16ns
Выходное сопротивление 50 Ом (типичное)
Защита от короткого замыкания, автоматически отключает главный выход при реле перегрузки
Частые прыжки Н/А

Типы модуляции AM, FM, PM, ASK, FSK, PSK, PWM

Тип сдвига линейный, лог или шаг
Триггер вход ttl-совместимый
Триггер выход ttl-совместимый
Внешний исходный вход 10 МГц ± 50 Гц
Внутренний исходный выход 10 МГц ± 50 Гц
Дисплей 3,5 дюймовый TFT lcd, 320 горизонтальный × RGB × 240 вертикальное разрешение
Модуль вывода логического сигнала N/A

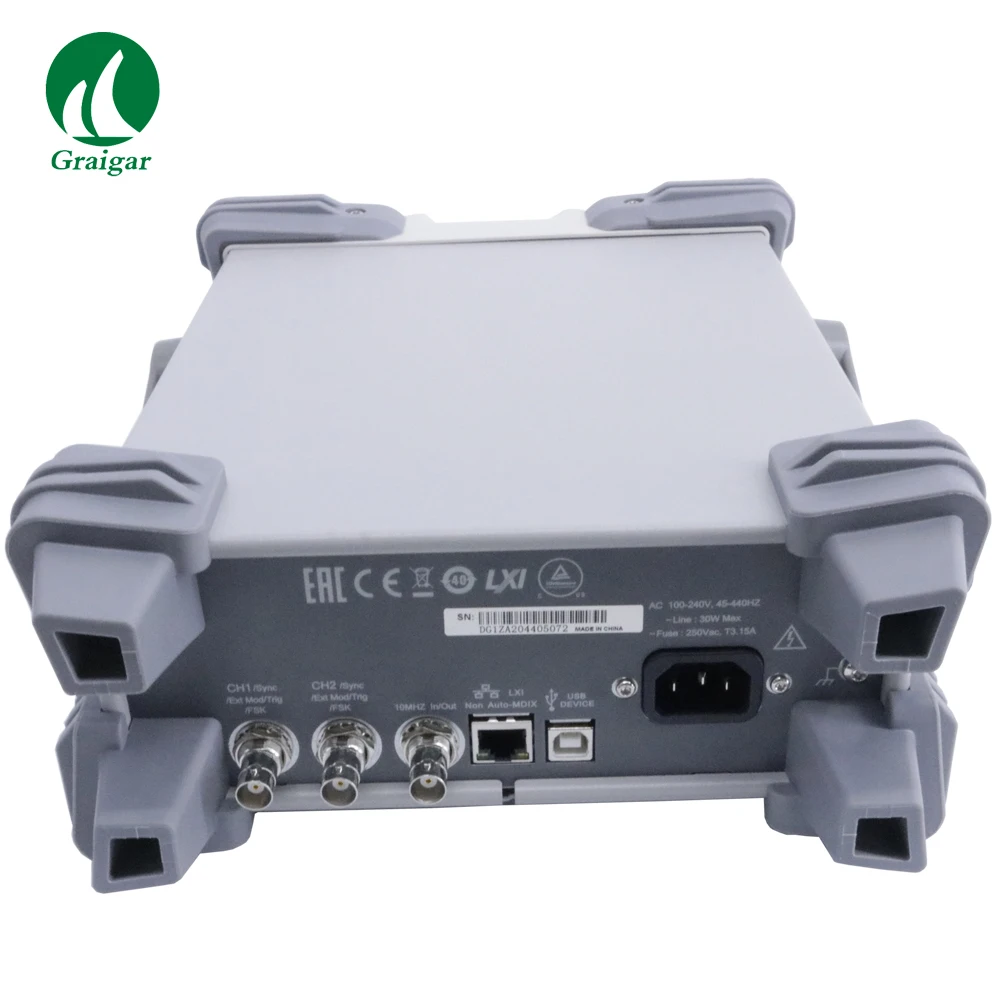

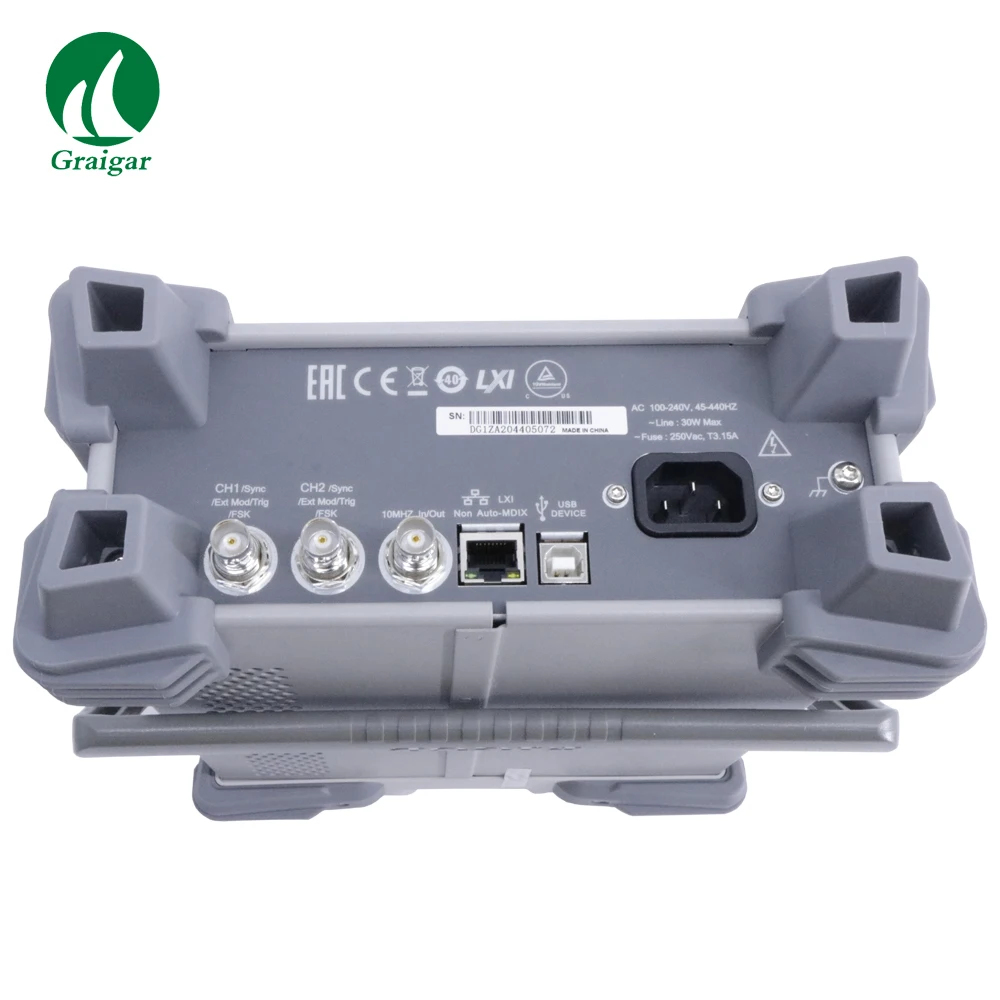

Интерфейсы usb-хост, usb-устройство, LAN
Размеры (w× h× d) 261,5 мм × 112 мм × 318,4 мм
Вес 3,2 кг (без упаковки)
