Новинка, 3A UBEC, внешнее переключаемое устройство с защитой от помех, BEC выход 5 в 6 в 12 В 2S-6S, липо, импульсный источник питания UBEC для модели RC

Технические характеристики:

3 А переключаемый выход 5 в 6 в 12 В внешний BEC

Полное имя UBEC-это схема отключения батареи Ultra, которая отделяет встроенный BEC от электронного регулятора (ESC) И становится автономным внешним регулятором, который обеспечивает большую выходную мощность для нагрузки, поэтому он также называется внешним BEC. UBEC работает в режиме переключения, который является более эффективным, чем Линейный режим и имеет низкое тепловое поколение для увеличения срока службы батареи.

Основная причина использования UBEC заключается в том, что входное напряжение электропитания превышает допустимый диапазон электронного регулятора (ESC) на встроенном BEC; или ток, требуемый нагрузкой, превышает допустимый Выходной диапазон электронного регулятора (ESC) на бортовой BEC.


В UBEC-YL6S3A представляет собой импульсный источник питания Тип UBEC при выходном токе 3A. Он принимает импортированный с высокой пропускной способностью, понижающий DC-DC переключатель IC дизайн, маленький размер, светильник вес и большой выходной мощности. В то же время, он принимает закрытый Магнитный силовой индуктор и дизайн магнитного кольца, чтобы избежать электромагнитных помех.

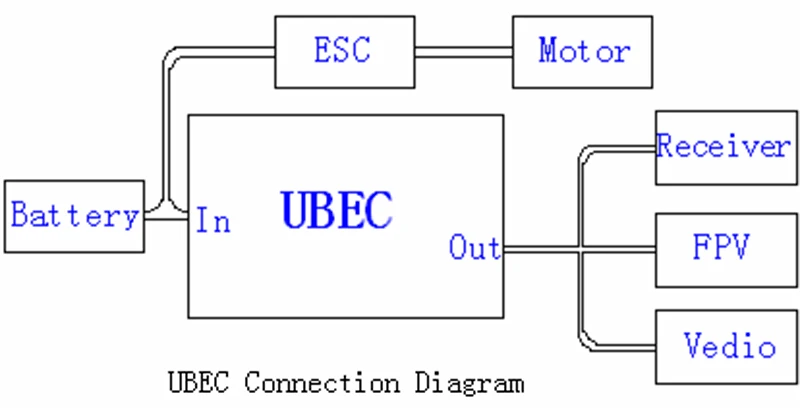

UBEC может получить напряжение постоянного тока, подходящее для работы приемников и других устройств от литиевой батареи 2S-6S, И стабильно обеспечивает до 3 А выходного тока для питания устройств, таких как приемники, FPVs и несколько сервоприводов. Подходит для фиксированных крыльев и FPV. С помощью этого устройства вы можете получить питание, требуемое приемником, непосредственно от источника питания, без использования раздельного аккумуляторного блока приемника.

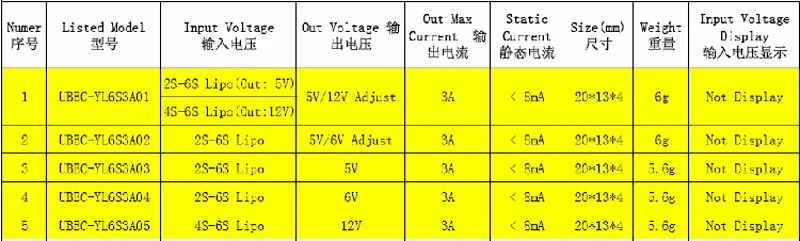

1. Характеристики модели продукта:

2, характеристики продукта:

2,1, используя импортный бак импульсный источник питания IC дизайн, эффективность настолько высока, насколько это 92%.

2,2, обеспечивая при этом производительность, компактный дизайн, небольшой размер, небольшой вес, высокая мощность, только в том случае, 5,5 г.

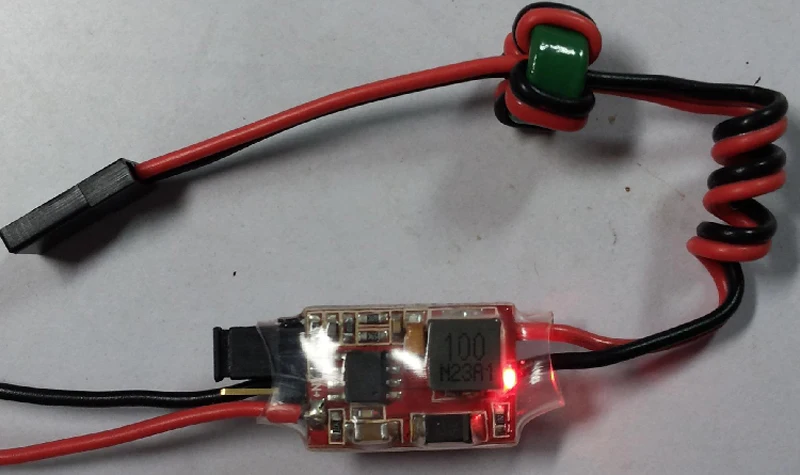

2,3. Имеет малошумный дизайн, имеет закрытый Магнитный индуктор высокой мощности, а Выходная линия оснащена магнитным кольцом, что значительно уменьшает электромагнитные помехи.

2,4, выходной ток большой, выходной ток 3A, который полностью гарантирует Потребляемая мощность оборудования.

2,5, широкий диапазон рабочего напряжения, может работать нормально между 2S-6S.

2,6, с защитой от перегрева и защита от короткого замыкания на выходе.

2,7, индикатор выхода, используйте красный светодиодный индикатор работы, UBEC нормальное рабочее время, индикатор светильник.

3. Как использовать:

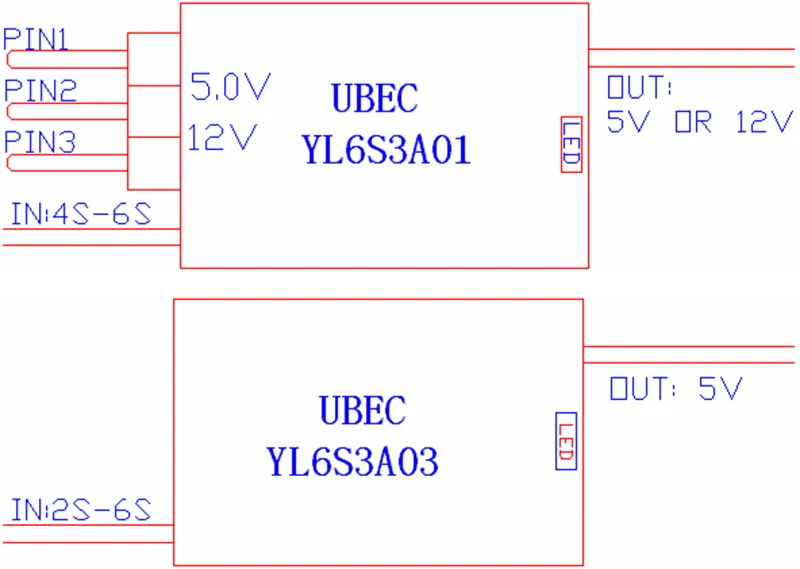

3,1, 5В/12В импульсный источник выходного напряжения: выбрать корпус перемычки. Джемпер вставлен в пин1 и пин2. Два разъема-5 в на выходе. Двумя контактами pin2 и pin3 являются выходная мощность 12 В (YL6S3A01). Пожалуйста, ознакомьтесь с таблицей; Если крышка перемычки потеряется, выход UBEC по умолчанию. Это 12 В (YL6S3A01).

3,2, 5 В/6 В Выходное напряжение переключения: Выберите перемычку. Джемпер вставлен в пин1 и пин2. Два контакта выбираются для выхода 5 В. Два контакта для pin2 и pin3 выбираются для выхода 6 В (YL6S3A02). Пожалуйста, ознакомьтесь с таблицей; Если крышка перемычки потеряется, выход UBEC по умолчанию. Это 6 в (YL6S3A02).

3,3. Индикатор питания: индикатор питания используется для отображения состояния выхода. Если он яркий, UBEC имеет нормальное напряжение на выходе. Если он не горит, пожалуйста, проверьте, подключен ли кабель питания и хороший аккумулятор.


4, специальные инструкции:

4,1. Хотя были приняты различные меры для уменьшения электромагнитных помех, UBEC режима переключателя регулятора не может полностью избежать небольшого количества электромагнитных помех во время работы; Для обеспечения нормальной работы приемника, пожалуйста, выделите выходное магнитное кольцо и мастер UBEC, держите расстояние платы как можно выше (Магнитное кольцо не может быть накладано на основной платы управления), и весь UBEC должен быть как можно далеко от приемника.

4,2, положительная и отрицательная Входная мощность не может быть изменена, в противном случае UBEC будет гореть и не может быть восстановлен.

4,3. При использовании небольшого количества оборудования для передачи карты от помех, это может показать, что UBEC будет мешать оборудованию для передачи. Если это произошло, пожалуйста, уменьшить количество обмоток на магнитном кольце или непосредственно удалить его. Магнитное кольцо. Основная причина заключается в том, что магнитное кольцо для защиты используется для подавления интерференций в обычном режиме. Чем больше количество поворотов, тем мощнее подавление, тем больше число поворотов, тем выше распределенная емкость. Для высокочастотных и частотных помех, чем меньше распределенная емкость, тем лучше. Эта распределенная емкость также связана с материалом магнитного кольца. Вот почему существует очень мало устройств для передачи изображения, которые могут отображать магнитное кольцо и нарушить положение.

Посылка включает в себя:

1or10pcs x UBEC
