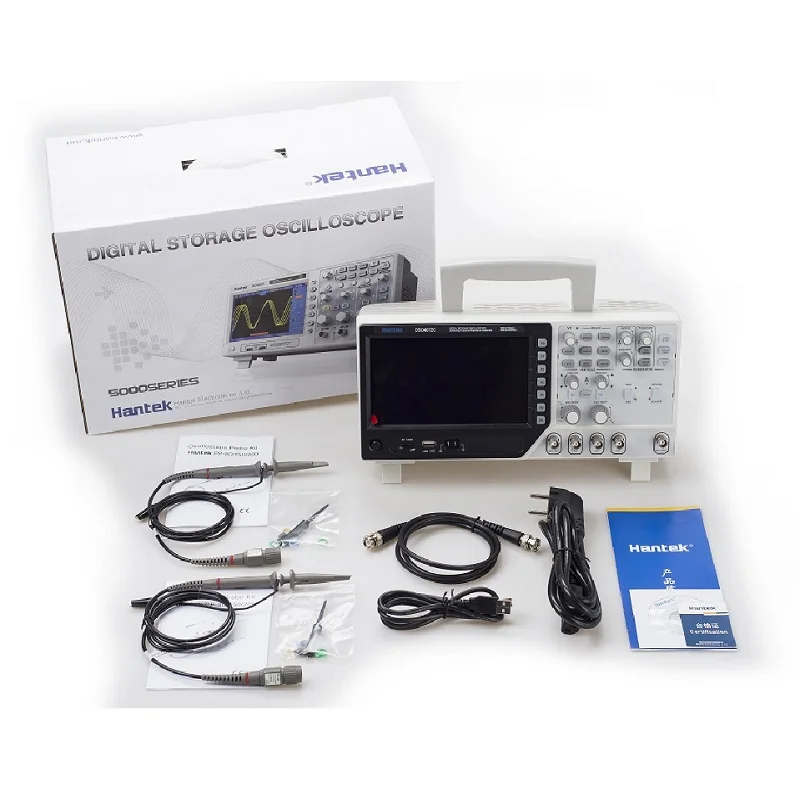

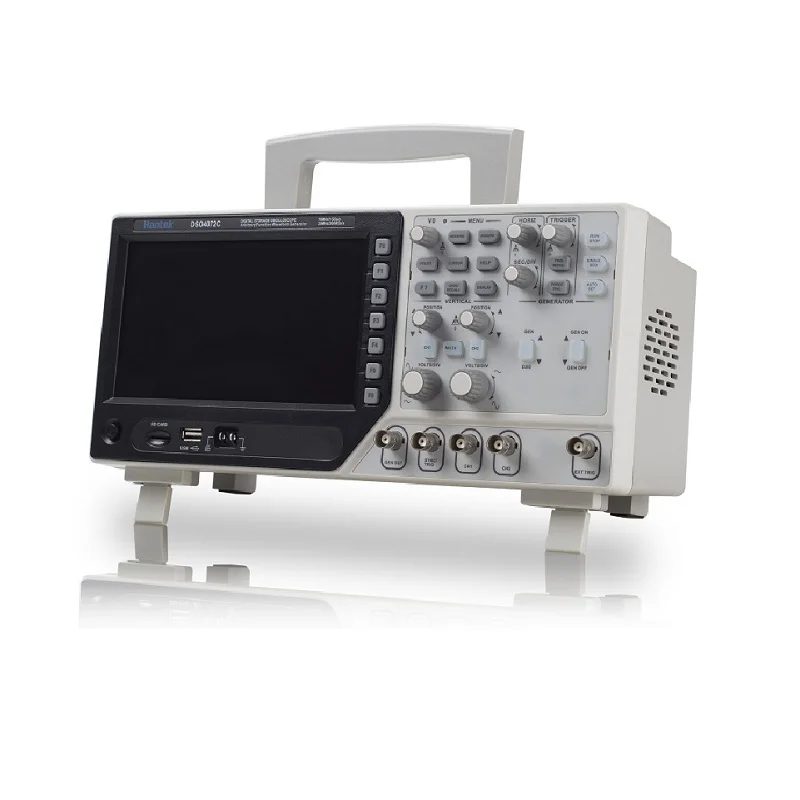

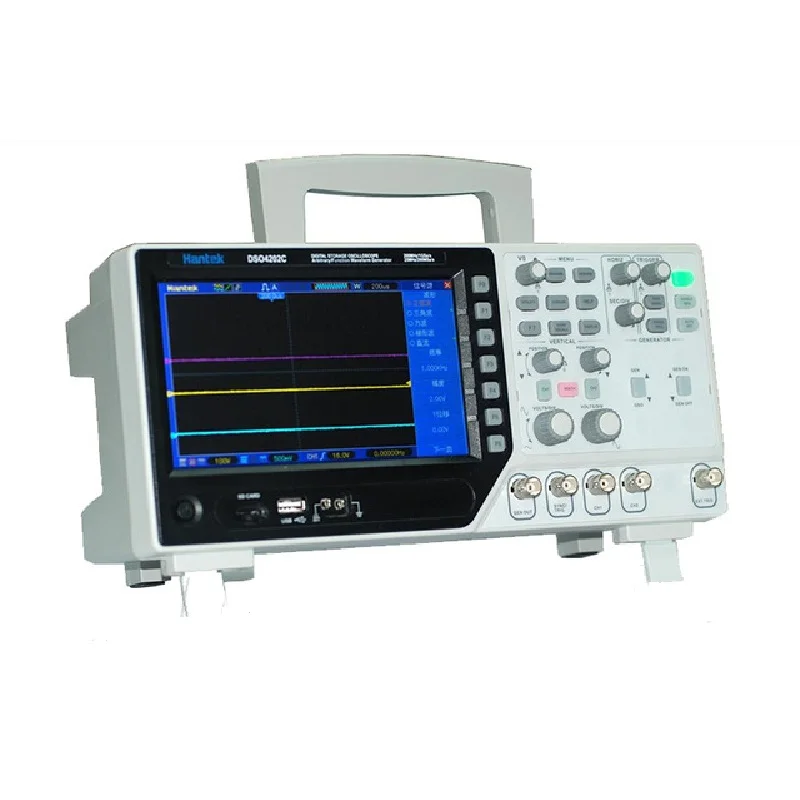

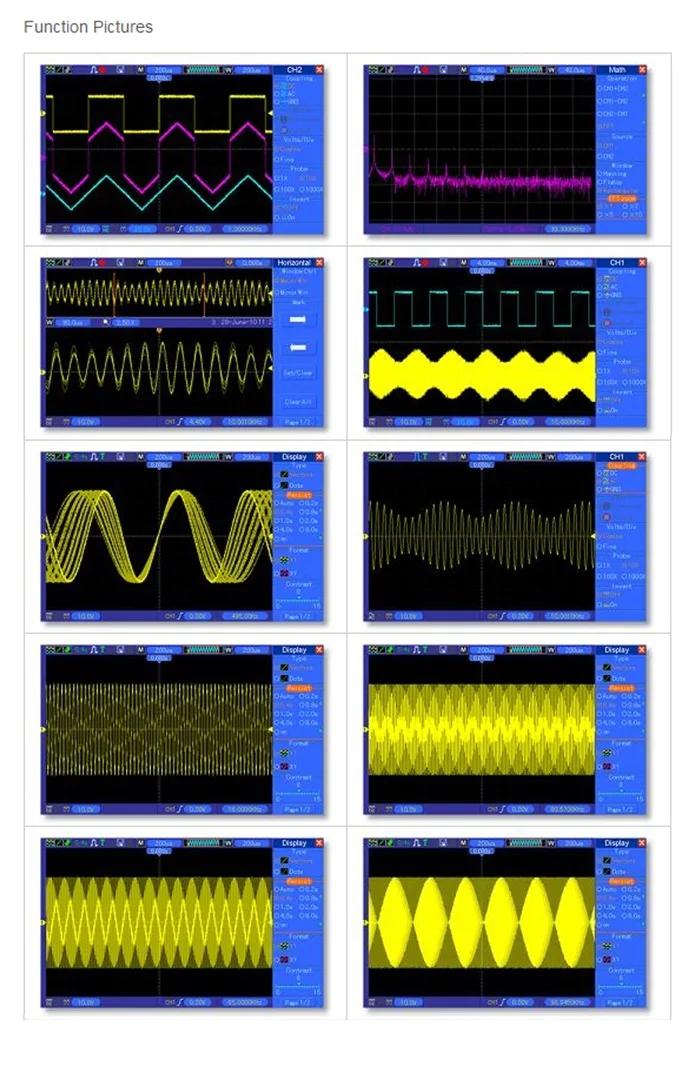

Hantek DSO4202C 2 канальный цифровой осциллограф 1 произвольный/функциональный

Модель

DSO4202C

Частота дискретизации

Диапазон дискретизации: 1GSa/s

Эквивалент частоты дискретизации: 25GSa/s

Обычный

Обычные данные только в том случае,

Пики обнаружения

Высокочастотный и randon glith захвата

Средний

Wavecom средняя, на выбор 4,8,16,32, 64128

Входы муфта

AC, DC, GND

Inpits Impendance

1MΩ ± 2% 20pF ± 3pF

Затухания зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальная Вход Напряжение

CAT I и CAT II: 300VRMS (10 ×)

CAT III: 150VRMS(1 ×);

Категория установки II: derate на 20 дБ/десять лет выше 100 кГц до 13 в пиков переменного тока
3 МГц * и выше. Для несинусоидальных форм, пиковое значение должно быть меньше
Чем 450 в. Экскурсия выше 300 В должна быть менее 100 мс
Продолжительность работы. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через
Муфта переменного тока должна быть ограничена 300 В. Если эти значения превышены,
Повреждение осциллограф может произойти.

Образец диапазон скорости цифрового потока

1GS/s

Сигналов интерполяции

(Sin x)/x

Запись Длина

40K

Диапазон сек/Див

От 2ns/div до 40s/div

Частота дискретизации и

± 50 ч./млн (при любых интервалах времени на 1 мс)

Точность задержки времени

Диапазон местоположения

От 2ns/div до 10ns/div;

(-4div x s/div) до 20 мс;

Вертикальный Разрешение

8-бит, все каналы в выборку одновременно

Диапазон местоположения

2 мВ/див до 10 В/Див

Пропускная способность

200 МГц

Время подъема при BNC (стандартный)

1.8ns

Аналоговая полоса пропускания в норме и
Средние режимы на BNC или с зондом,
Переменному току

От 2 мВ/див до 20 мВ/див, ± 400 мВ; От 50 мВ/див до 200 мВ/див, ± 1 в

От 500 мВ/див до 2 В/див, ± 40 В; 5 В/див, ± 50 в

Математика

+, -, *, /, FFT

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 образец точка

Предел пропускной способности

20 МГц

Низкочастотная характеристика (-3 дБ)

≤ 10 Гц на BNC

DC усиления точность

± 3% для стандартного или среднего режима сбора, от 5 В/див до 10 мВ/див;

± 4% для стандартного или среднего режима сбора, от 5 мВ/див до 2 мВ/Див

Точность измерения постоянного тока,
Средний режим приобретения

Когда вертикальное смещение нулей, и N ≤ 16:± (3% × Чтение + 0,1div + 1mv)
Выбрано только 10 мВ/див или больше;
Когда вертикальное смещение не является нулевым, и n③ 16: ± [3% × (считывание + вертикальное положение)
+ 1% вертикального положения + 0,2div]; Добавьте 2mV для настроек от 2mv/div до 200mv/div;
Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див

Вольт, повторяемость измерений,
Средний режим приобретения

Delta вольт, между двумя полученными усредненными волнами, ≤ 16
При такой же настройке и условиях окружающей среды

Тип триггера

Edge, видео, импульсы, наклон, со временем, альтернатива

Источник запуска

CH1, CH2, EXT, EXT/5, AC Line

Режимы ожидания

Автоматический, нормальный, одиночный

Муфта Тип

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера кромки)

Постоянный ток (CH1,CH2):

1div от постоянного тока до 10 МГц; 1,5 div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;

Постоянный ток (EXT):

200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;

Постоянный ток (EXT/5):

1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;

AC: уменьшает сигналы ниже 10 Гц;

ВЧ-излучение: уменьшает сигналы выше 80 кГц;

LF отклонение: то же самое, что и лимиты соединения постоянного тока для частоты выше
150 кГц; Уменьшает сигналы ниже 150 кГц

Триггер диапазон уровня

CH1/CH2: ± 8 делений от центр экрана;

EXT: ± 1,2 V;

EXT/5:± 6 в

Точность уровня триггера (стандартная)
Точность заключается в том, что сигнал поднимается
И осенний раз ≤ 20 Н

CH1/CH2: 0,2div × Вольт/див в пределах ± 4 делений от центр экрана;

EXT: ± (6% настройки + 40mV);

EXT/5: ± (6% настройки + 200mV);

Установите уровень до 50% (стандартный)

Работает с входными сигналами ≤ 50 Гц

Видео вспышка триггера Тип

CH1, CH2: амплитуда от пикового до пикового значения, 2 деления;

EXT: 400 мВ;

EXT/5: 2 в

Формат сигнала и частоты полей,
Видео вспышка триггера Тип

Поддерживает Системы вещания NTSC, PAL и SECAM для любого направления или любой линии

Выравнивание диапазон

100ns ~ 10s

Ширина импульсов, Режим триггера

Триггер, когда (< , >, =, или ≠); Положительных импульсов или отрицательных импульсов

Временной диапазон

20ns ~ 10s

Со временем режим

Поднятые края или опускающиеся края

Временной диапазон

20ns ~ 10s

Триггер на CH1

Внутренний триггер: кромка, ширина импульсов, видео, наклон

Триггер на CH2

Внутренний триггер: кромка, ширина импульсов, видео, наклон

Считывания Разрешение

6 цифр

Точность (стандартная)

± 30ppm (включая все эталонные погрешности частоты и ± 1 счет ошибок)

Частотный диапазон

Переменный ток, от 4 Гц до номинальной полосы пропускания

Источник сигнала

Режимы импульсов ширины или кромки: все доступные источники триггера

Счетчик частоты измеряет триггерный источник в любое время, в том числе, когда
Паузы при сборе осциллографа из-за изменения состояния работы или покупки
Единого события выстрел завершена.

Импульсный режим ширины триггера: осциллограф отсчитывает импульсы большой мощности
Внутри окна измерения 1s, которое квалифицируется как вызывающие события, например, узкое
Импульсы в поезде PWM, если установить <режим и ширину, установите в относительно короткое время.

Режим триггера кромки: осциллограф отсчитывает все края достаточно
Значение и правильная полярность.

Режим триггера видео: счетчик частоты не работает.

Измерение курсора

Разница в напряжении между курсорами: в

Разница во времени между курсорами: T

Аналог T в Hertz (1/ΔT)

Авто measuerment

Частота, период, средний, Pk-Pk, Cycli RMS, miniums, Maximums, время подъема, время падения,

+ Ширина импульсов,-ширина импульсов, Delay1-2Rise, Delay1-2Fall, +, Vbase, Vtop, Vmid,

Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,

FRF, FFR, LRR, LRF, LFR, LFF

Сигналов сопротивление

DC-25MHz

Частота дискретизации

200mhzdds

Выход сигнала

Произвольная волна/прямоугольная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток

Частота Разрешение

0.1%

Сигналов глубины

4KSa

Вертикальный Разрешение

12bit

Стабильность частоты

<30ppm

Сигналов диапазон

± 3,5 V Max

Выход сопротивление

50

Выход ток

50mA Ipeak = 100mA

Системы BW

Натяжной канат длиной 25 м

Коэффициент гармонических искажений

-50 дбк (1 кГц),-40 дбк (10 кГц)

Общие Особенности

Дисплей

Дисплей Тип

7 дюймов 64K цветной TFT (диагональный жидкий кристалл)

Дисплей Разрешение

800 горизонтальных на 480 вертикальных пикселей

Дисплей контраст

Регулируемый (16 передач), с линейкой прогресса

Зонд компенсатор Выход

Выходное напряжение (стандартное)

Около 5 ВПП, при нагрузке не более 1 МОм

Частота (стандартная)

1 кГц

Питание

Поставка Напряжение

100-120VACRMS(± 10%), 45 Гц до 440 Гц кошка пижамы для малыша

120-240VACRMS(± 10%), 45 Гц до 66 Гц кошка пижамы для малыша

Мощность потребления

<30W

Предохранитель

2 А, рейтинг T, 250 В

На окружающую среду

Размеры

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки)
