Цифровой измеритель мощности PEACEFAIR DC 6 5-100 В 50 А 4 в 1 ЖК-дисплей напряжение сила

Цифровой измеритель мощности PEACEFAIR DC 6 5-100 В 50 А 4 в 1 ЖК-дисплей напряжение сила

1. Рабочее напряжение: 6,5~100VDC

2. Испытательное напряжение: 6,5~100VDC

3. Номинальная мощность: 100A/10000 Вт

4. Точность измерения: 1,0 класс

Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)

2. Функция оповещения о напряжении (пороговое напряжение, подсветка и напряжение мигают до тревоги).

3. Функция сброса энергетического ключа.

4. Храните данные при выключении питания.

5. Большой ЖК-экран (напряжение дисплея, ток, активная мощность, энергия одновременно)

6. Функция подсветки.

Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 10 кВт

В 1KW, формат отображения 0,0 ~ 999,9 Вт;

1 кВт и выше, Формат дисплея 1000 ~ 9999 Вт.

2. Энергия: Диапазон испытаний: 0 ~ 9999квтч

В течение 10 кВт · ч Формат дисплея 0 ~ 9999Wh;

10 кВтч и выше, Формат дисплея 10 ~ 9999квтч.

3. Напряжение: диапазон тестирования: 6,5 ~ 100V

Формат дисплея: 6,50 ~ 99,99 в

4. Ток: Диапазон испытаний: 0 ~ 100A

Формат дисплея: 0,00 ~ 99,99

Ключ

1. Управление Подсветкой

Короткое нажатие кнопки для включения или выключения подсветки, подсветка имеет функцию памяти, она может хранить ВКЛ или ВЫКЛ, когда выключено питание.

2. Сброс энергии

Шаг 1: удерживайте клавишу до тех пор, пока область отображения питания не отобразится «CLr», затем отпустите клавишу.

Шаг 2: в этот момент энергия мигает, чтобы подсказать, что это состояние сброса энергии, если короткая нажмите клавишу снова, то значение энергии очищается и выходит из режима сброса мигания.

Шаг 3: Если нет операции в течение 5 секунд, это означает, что значение энергии не очищается и будет выходить из состояния сброса.

3. Установите пороговое напряжение сигнализации

Шаг 1: удерживайте нажатой клавишу до тех пор, пока область отображения питания не отобразится «SET», а затем отпустите клавишу.

Шаг 2: после ввода этого состояния область напряжения Отображает текущее высоковольтное значение тревоги, текущая область Отображает текущее значение низкого напряжения и Последняя цифра начинает мигать, затем вы можете коротко нажать на кнопку «плюс 1», когда не будет операции в течение 3 секунд, Он будет автоматически переключать положение цифр, от высокого напряжения значения тревоги на оповещение о низком напряжении, в общей сложности шесть знака после запятой, диапазон напряжения сигнализации порог 6,5~99,9 В;

Шаг 3: после завершения настройки удерживайте клавишу до тех пор, пока экран не отобразится «PASS», это означает, что вы успешно Установите и автоматически покинете режим настройки.

Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе.

2. Приложенная нагрузка не должна превышать номинальное напряжение, ток.

3. Заказ проводки не может быть неправильным.

Примечание:

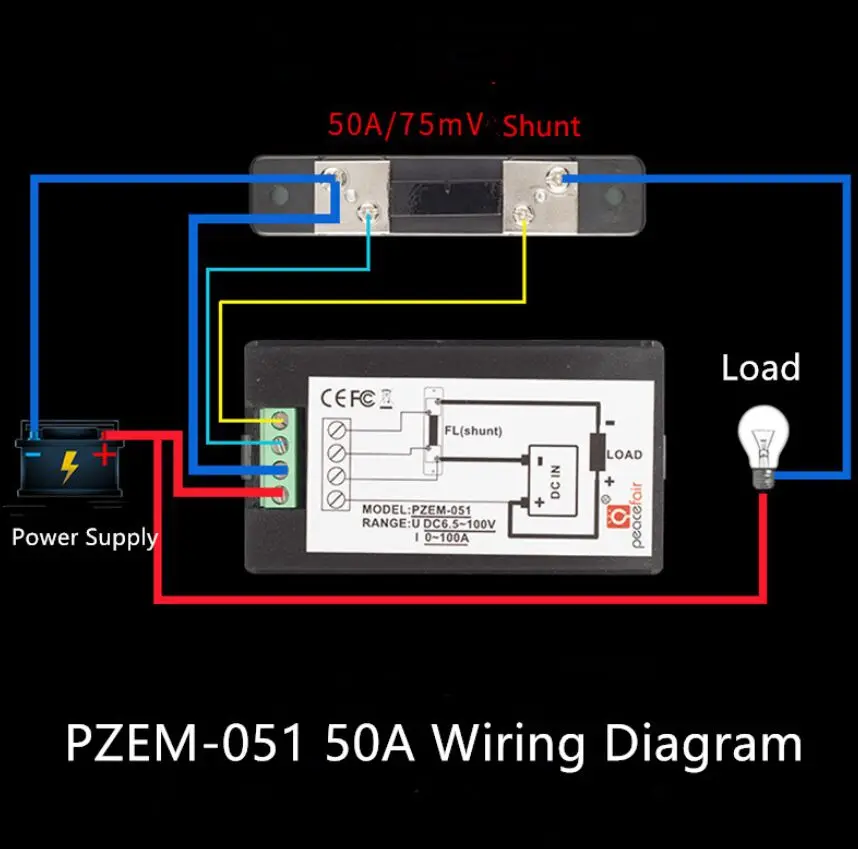

Этот измерительный PZEM-051 может сочетаться с 50A и 100A шунтом.

Перед использованием шунта 50A/75mv, пожалуйста, установите диапазон метра до 50A (настройка по умолчанию составляет 100A)

Вот шаг настройки:

Шаг 1: удерживайте клавишу до тех пор, пока область питания не отобразится «Curr», затем отпустите клавишу

Шаг 2: в данный момент на дисплее текущей области «100A» нажмите клавишу, чтобы переключиться между «100A» и «50A», чтобы узнать диапазон внешнего шунта-100 А/75 мВ или 50 а/75 мВ, обратите внимание, что этот метр может использовать только эти две спецификации шунта.

Шаг 3: удерживайте нажатой клавишу, чтобы выйти из состояния настройки или после неиспользования в течение 3 секунд она будет храниться автоматически и выйти из состояния настройки.

100% новый бренд высокого качества

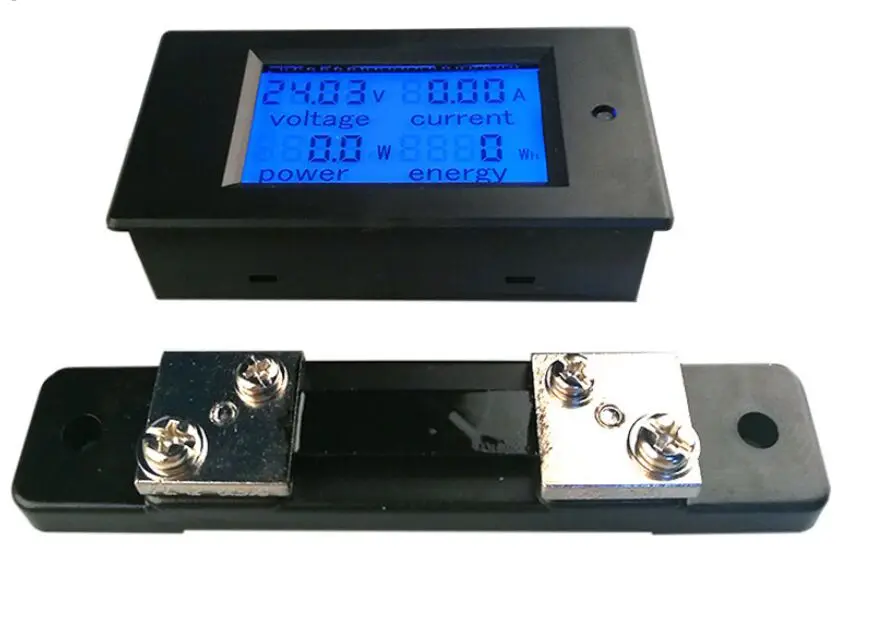

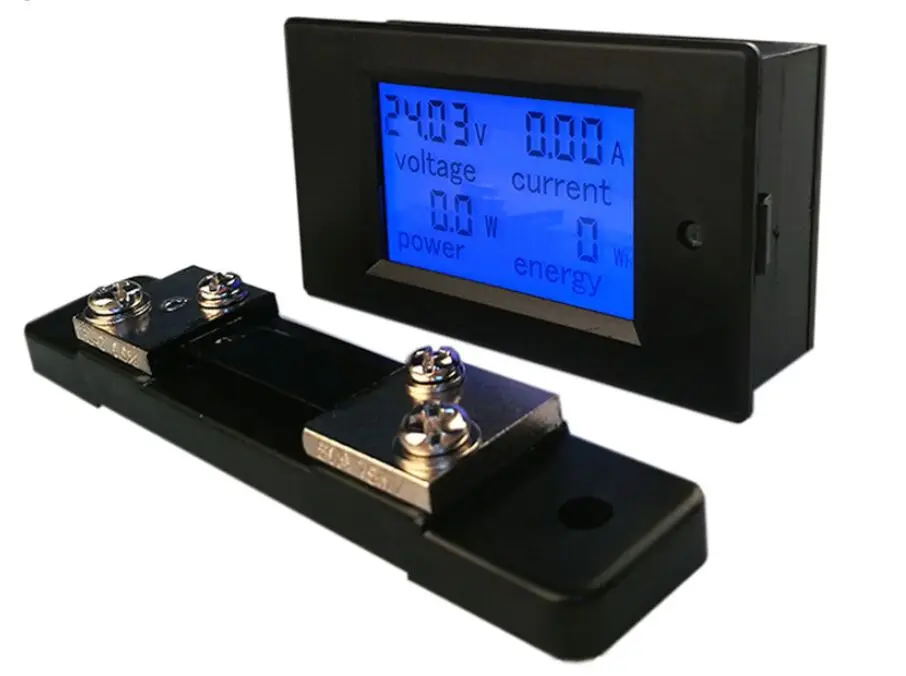

1X PZEM-051 DCВольтметр Амперметр

1X 50A шунт
