Генератор сигналов MCH Синусоидальная волна квадратная Пилообразная 2

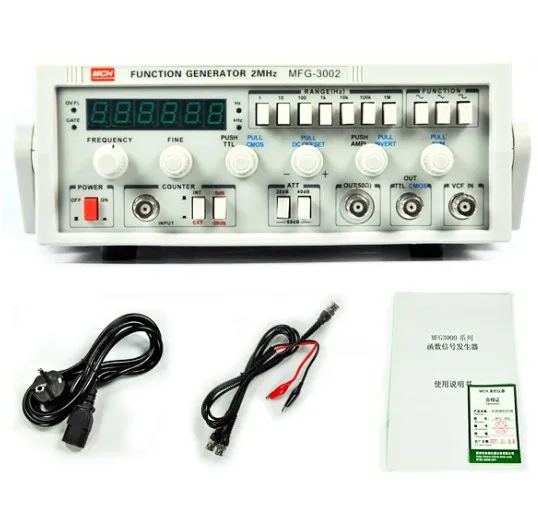

Характеристики: MFG-3002 функция GENERAOTR

Модель

MFG-3002

Частотный диапазон

0,1 Гц ~ 2 МГц

Выход сигналов

Синус, треугольник, квадрат, положительный и отрицательный пульс, положительный и отрицательный пульс

Выход сопротивление

50Ω ± 10%

Выход амплитуда

Не менее 20 vp-p (открытая цепь)

Напряжение постоянного тока

0 ~ ± 10 в постоянно регулируется

Обувь повторяет естественные формы диапазон

90:10-10:90

Поднимающийся край квадратной формы

Меньше, чем 50ns

Синус характеристика

Искажение

Менее 1% при 10 Гц-100 кГц

Амплитудно-частотная характеристика

0,1 Гц ~ 100 кГц: менее ± 0.5ns

100 кГц ~ 2 МГц: менее ± 1 дБ

TTL/CMOS выход

Уровень

TTL низкий уровень меньше, чем 0,4 V в пульсовой волны, высокий уровень меньше, чем 3,5 V

КМОП-матрица низкая меньше, чем 0,5 V в пульсовой волны, высокий уровень 5V ~ 14V бесступенчатая

Увеличение времени

VCF вход

Меньше, чем 100ns

Вход напряжения

-5 В ~ 0 В ± 10%

Макс. Вольт-контроль

1000:1

Вход сигнала

DC-1KHz

Счетчик частоты

Диапазон измерений

1 Гц ~ 30 МГц

Вход сопротивление

Не менее 1 м Ω/20 пФ

Чувствительность

100mVrms

Макс. Входное напряжение

150 в (AC + DC)

Вход затухания

20Db

Точность

Менее 0.003% ± 1 цифра

Линия питания

220V/110V ± 10%;50 Гц/60 Гц

Измерение

310 (Ш) × 100 (в) × 260 (Д) мм

Вес

4 кг
