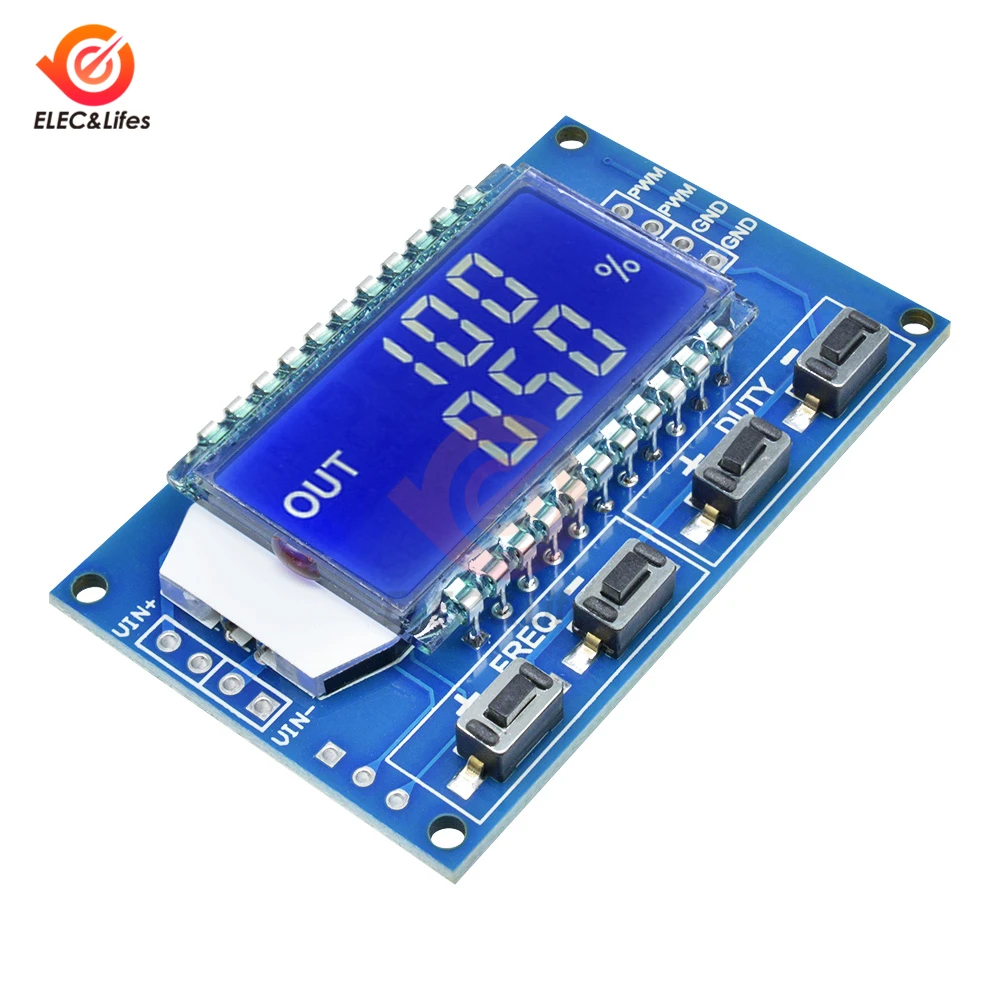

1 способ 3 Way ЖК дисплей Подсветка цифровой генератор сигналов прямоугольную

1 способ 3 Way ЖК дисплей Подсветка цифровой генератор сигналов прямоугольную

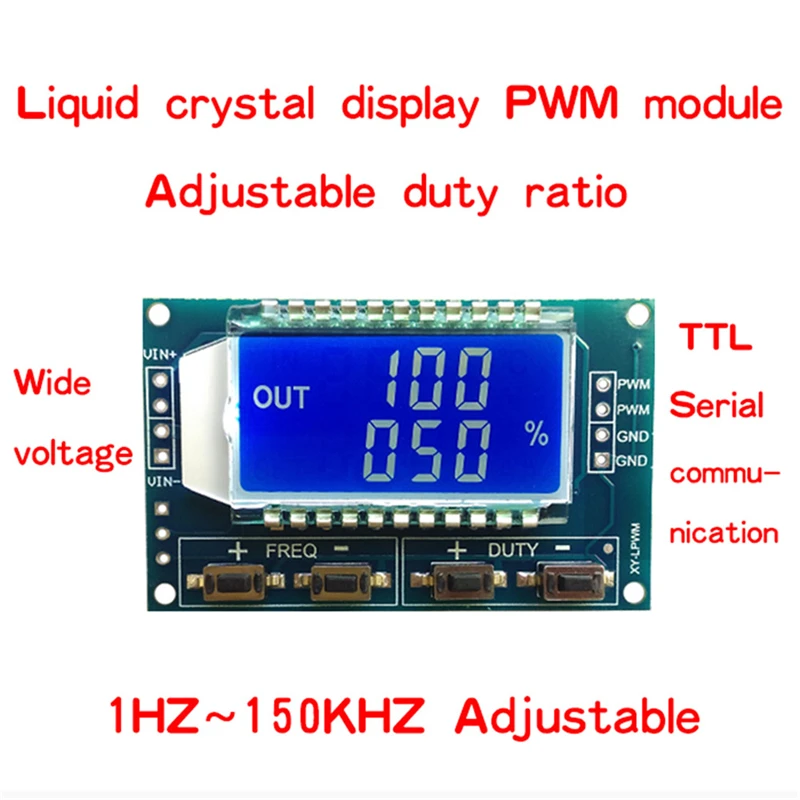

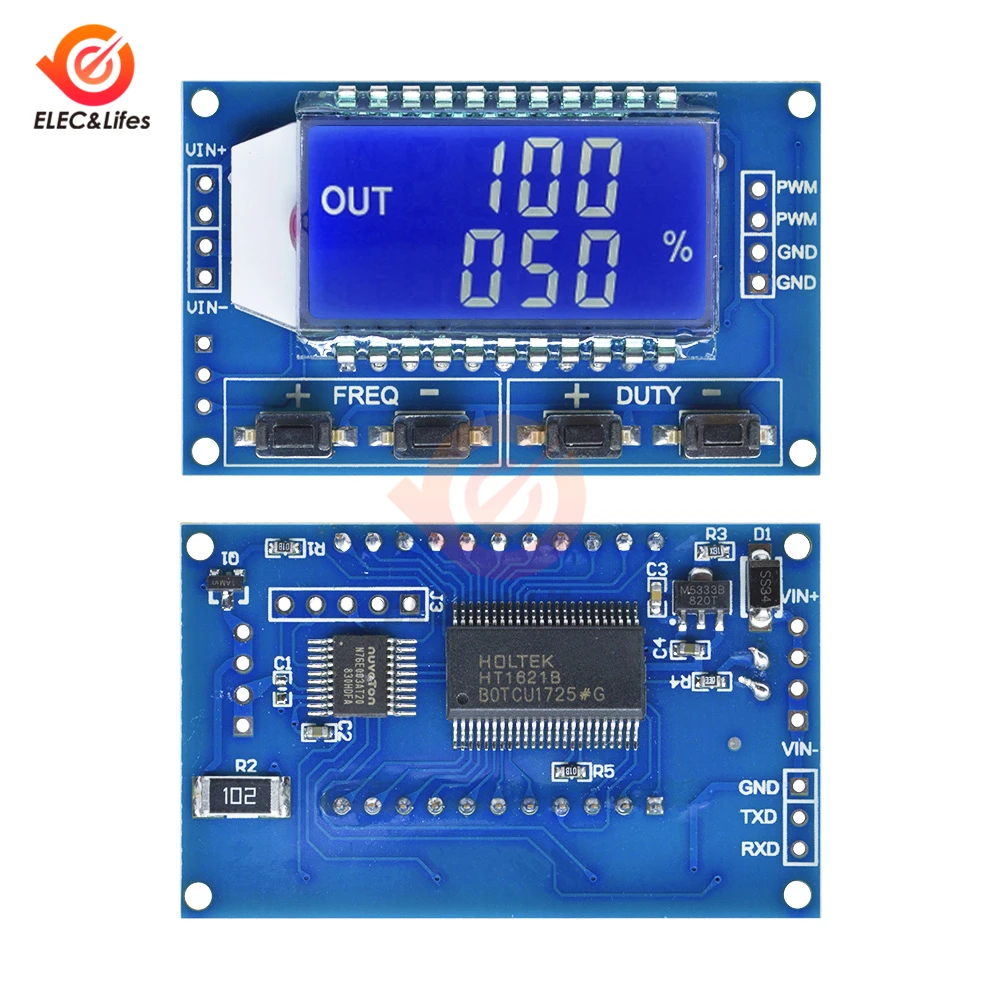

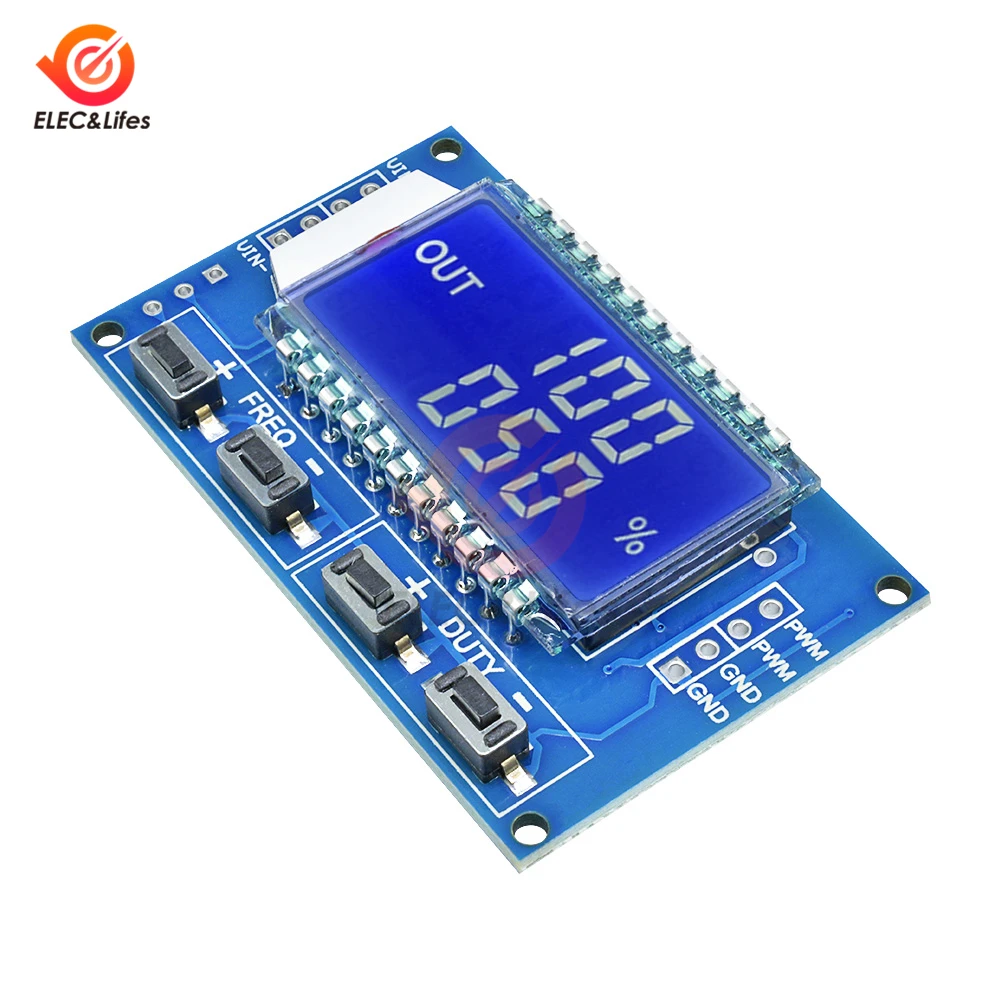

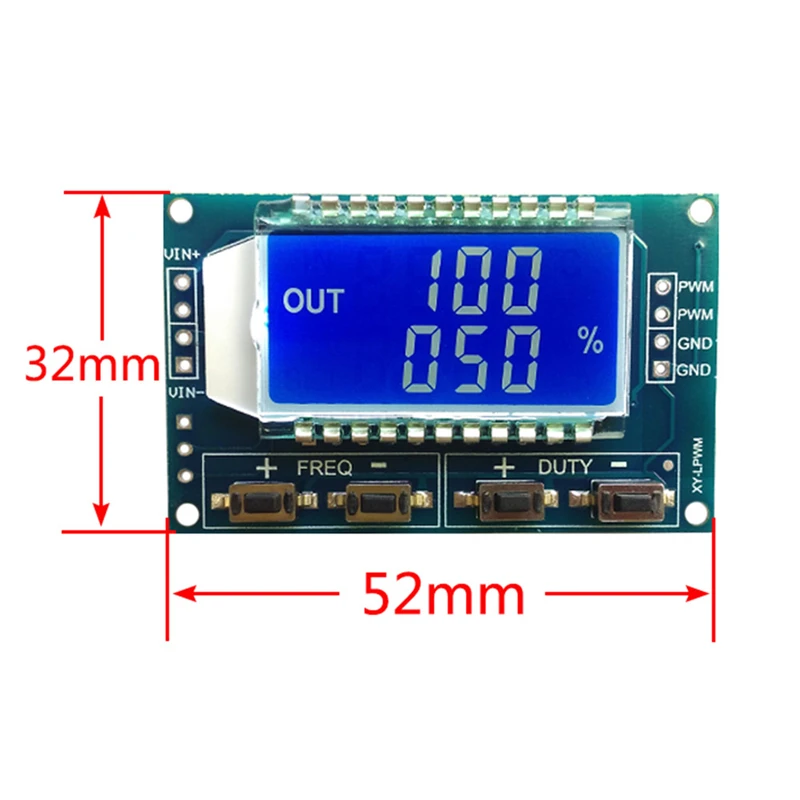

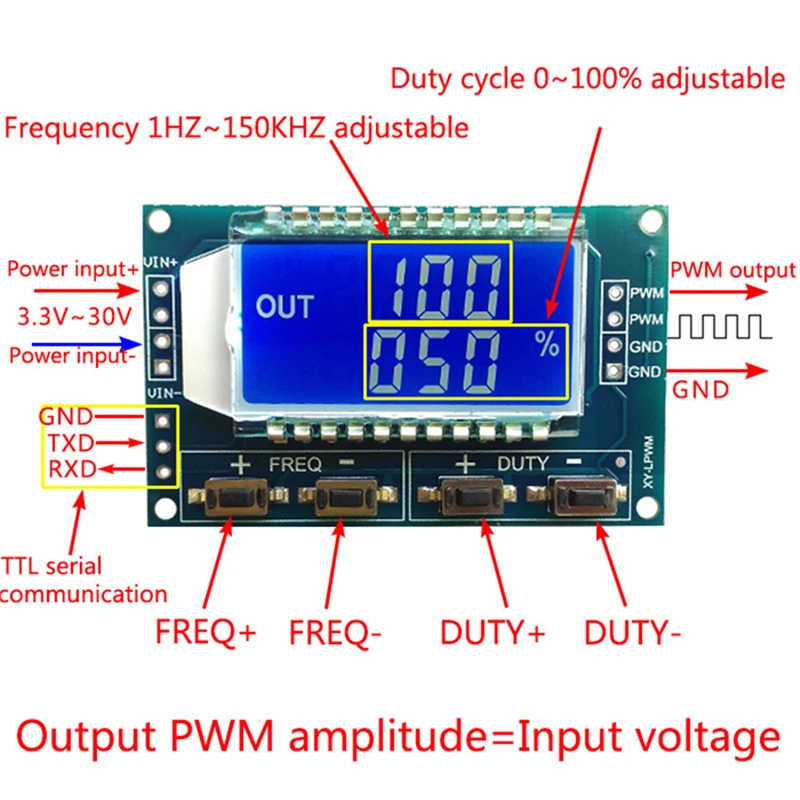

1 способ генератора сигнала:

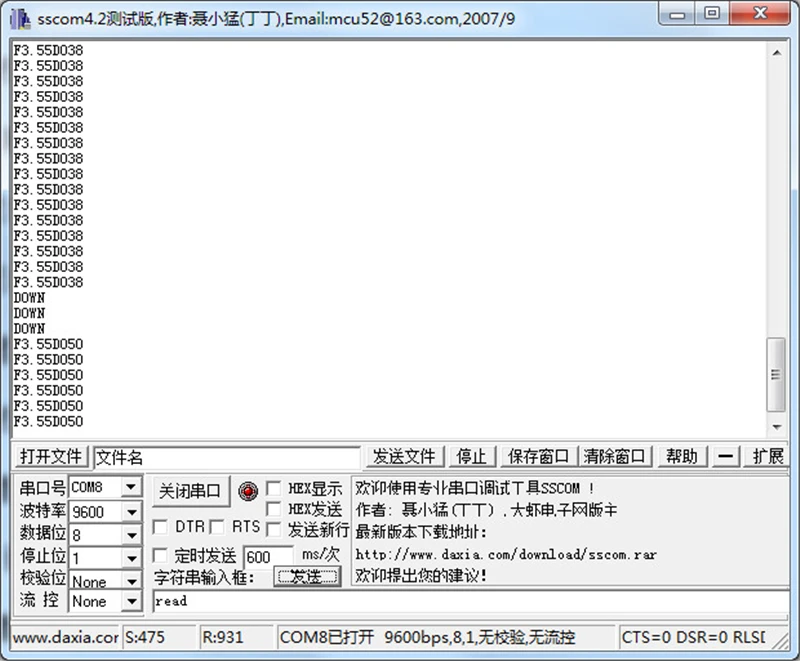

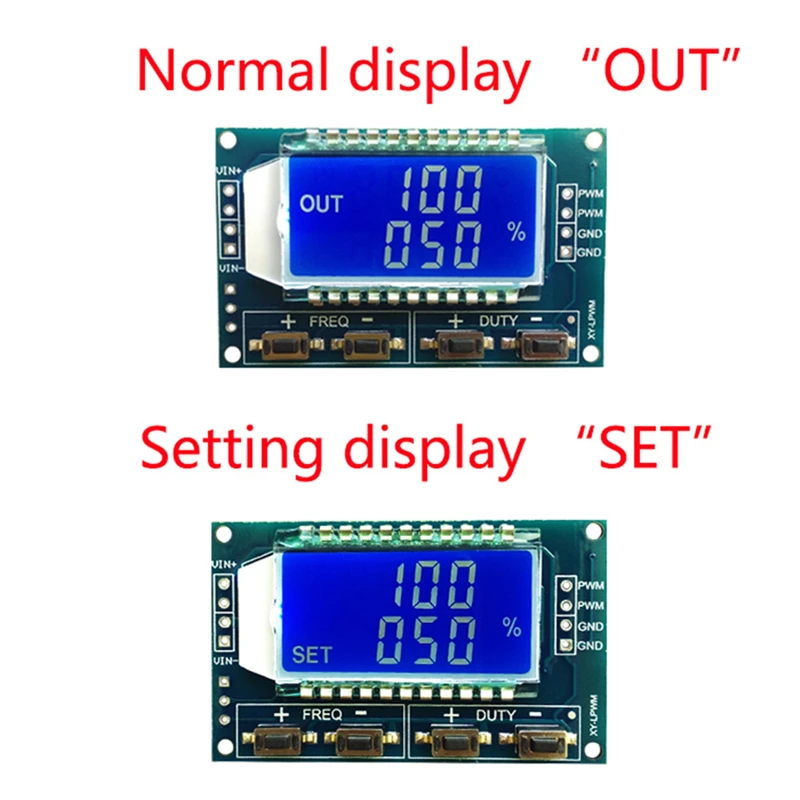

Спецификация: Рабочее напряжение: 3,3 ~ 30 в Частотный диапазон: 1 Гц ~ 150 кГц Точность частоты: точность в каждом диапазоне составляет около 2% Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА Выходная Амплитуда: амплитуда ШИМ равна напряжению питания Температура окружающей среды: -20 ~ 70 градусов Особенности: Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл. Широкий диапазон частот, высокая точность. Серийное общение, уровень TTL. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя. Генерирует Регулируемый Пульс для использования MCU. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения). Последовательный контроль (одночиповая связь с TTL уровнем). Тонкая работа и хорошая производительность. Стабильный и надежный. Прост в использовании. Длительный срок службы. Частота делится на четыре диапазона, автоматическое переключение: 1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц; 2. X.XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц; 3. X.X (Десятичная точка в десятке): наименьшая единица составляет 0,1 кГц; Диапазон значений 10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц 5. Например, отображение частоты: 100 показывает PWM выход 100 Гц импульса; 1,01 показывает PWM выход 1,01 K импульса; 54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц; 1.2.4 означает, что PWM выход 124 кГц импульса; 6. Диапазон рабочего цикла: 0 ~ 100% Параметры: Модуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла. Поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение). Параметры автоматически сохраняют, не теряют питание. Стандарт связи: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет 1>. Установите частоту ШИМ "F101": Установите частоту до 101 Гц (001 до 999) "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99) "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0) 2>. Установите рабочий цикл ШИМ "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) Например, D050, установите рабочий цикл PWM 50% 3>. Прочитайте заданные параметры Отправьте строку «чтение», чтобы прочитать заданные параметры. Набор успешно возвращается: вниз. Не удалось вернуть установку: осень. Посылка включает в себя: 1 x модуль генератора сигналов

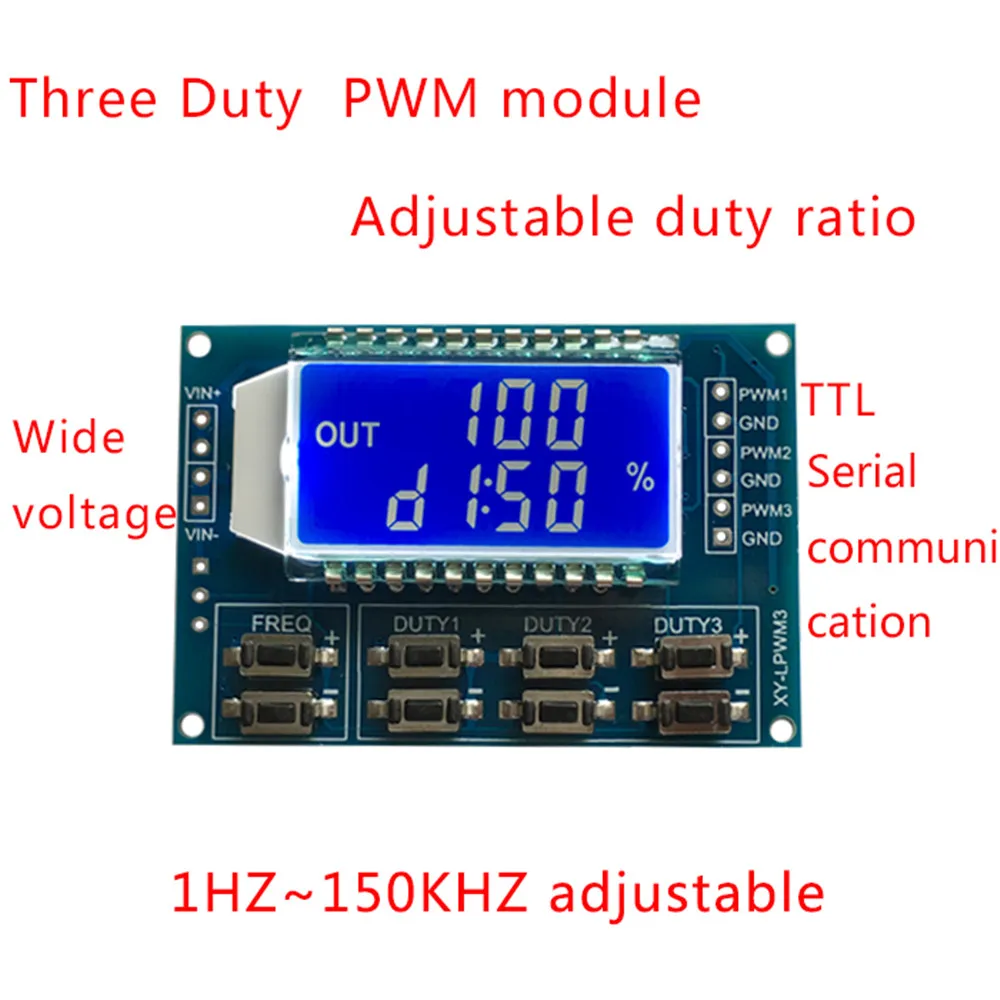

3-ходовой генератор сигнала:

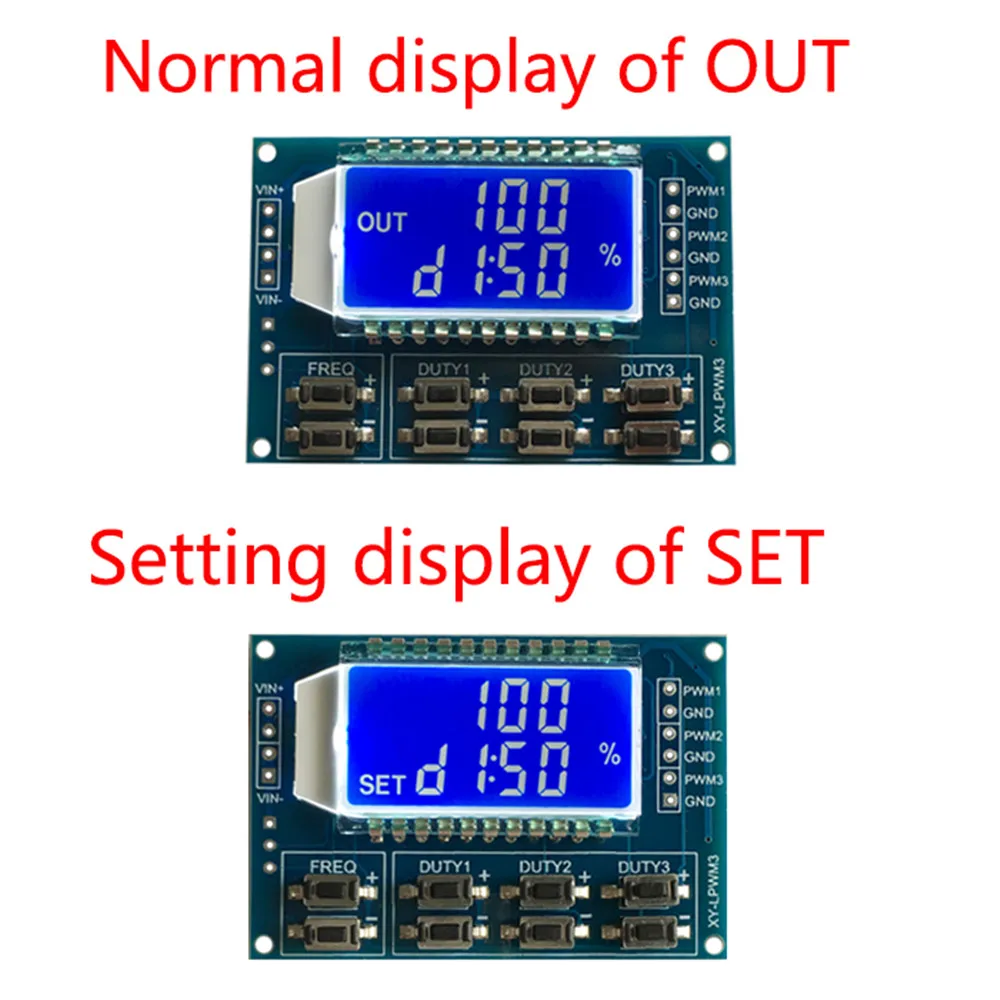

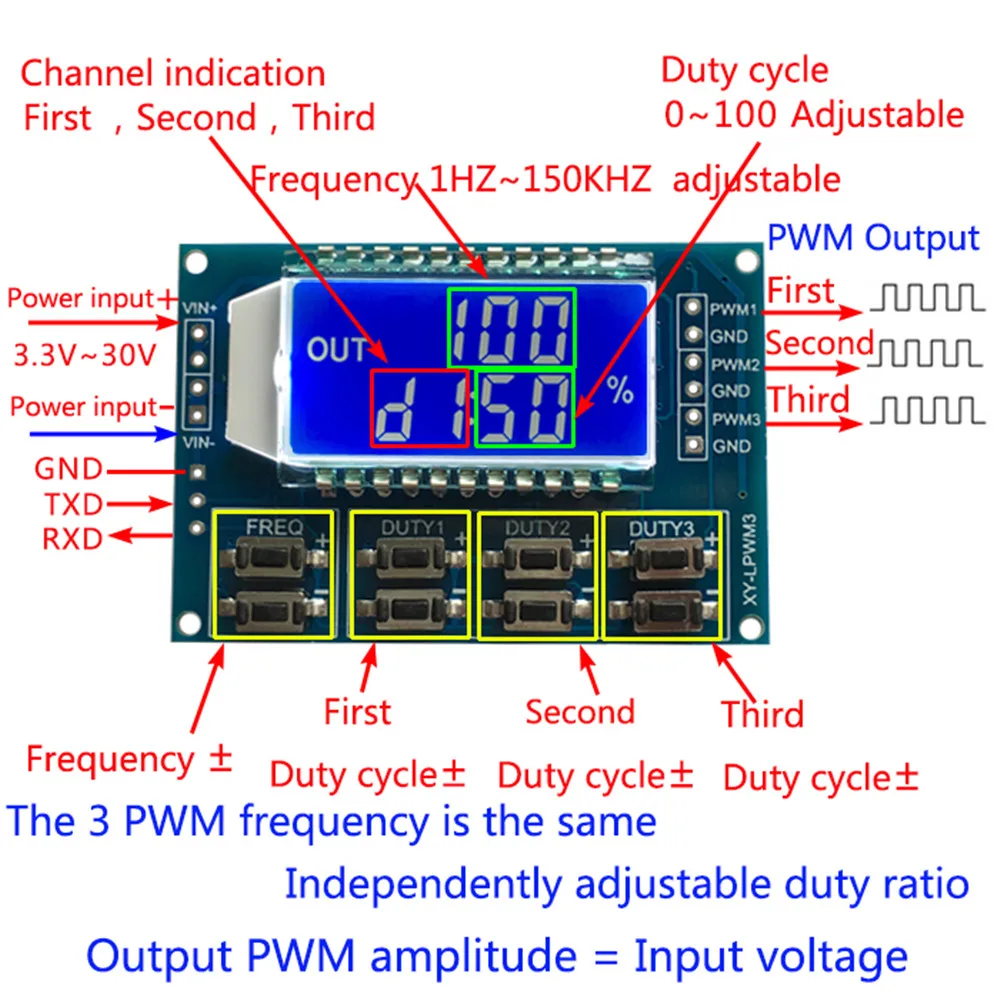

Поддержка последовательной работы: Широкий диапазон частот, высокая точность ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносить Выход трех-канал ПВМ в то же время, Регулируемая частота, 3-канальный Частотный выход последовательный, коэффициент мощности может быть независимо отрегулирован, подходит для большинства случаев Характеристики: 1. Рабочее напряжение 3,3 ~ 30 В; 2. Частотный диапазон 1гц ~ 150 кГц; 3. Точность частоты: в каждом диапазоне точности составляет около 2% 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное 6. Температура окружающей среды:-20 ~ + 70 ° 1) описание модуля Трехканальный ПВМ выводится из строя, широкий частотный диапазон и коэффициент нагрузки можно регулировать независимо Частота делится на четыре области, автоматическое переключение: 1.XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц; 2.X.XX (десятичное значение в сотни местах): шаговый блок 0,01 кГц, диапазон: 1,00 кГц ~ 9,99 кГц; 3.X.XX (десятичное значение в десятках): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц; 4.X.X.X (десятичное значение находится в месте):1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц; Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц; 1,01 представляют Пульс 1,01 кГц; 54,1 представляют Пульс 54,1 кГц 1.2.4 представляют Пульс 124 Гц Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %. Все параметры могут быть автоматически сохранены в чехол power cut. 2). Параметры Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности. 3-сторонняя Кнопка коэффициента мощности может быть нажата одновременно, регулировка в реальном времени, жидкокристаллический дисплей является последним нажатием кнопки, в режиме реального времени очень сильный, может использоваться как простое сканирование коэффициента дорожного движения. 3). Сфера применения: 1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя; 3. Генерирует регулируемые импульсы для MCU использования; 4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений). 4). Серия UART Скорость передачи данных: 9600 бит/с длина данных: 8 Стоп-биты: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ «F101»: установленная частота 101 Гц (001 ~ 999) «F1.05»: установить частоту 1,05 кГц (1,00 ~ 9,99) «F10.5»: установленная частота 10,5 кГц (10,0 ~ 99,9) «F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0) 2. Установите коэффициент мощности PWM "DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины; Например, d1:050, установить 1th PWM коэффициент пошлины до 50% 3. Прочитайте параметры настройки Отправьте строку «чтение», чтобы прочитать параметры настройки. Формат сообщения: F156,D1:052,D2:059,D3:058, Набор удачного возврата: вниз Не удалось вернуть комплект: осень Размер: 5,5х3, 8 см/2,17х1, 50 дюймов Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо! Посылка включает в себя: 1 x ЖК-дисплей PWM генератор сигналов
