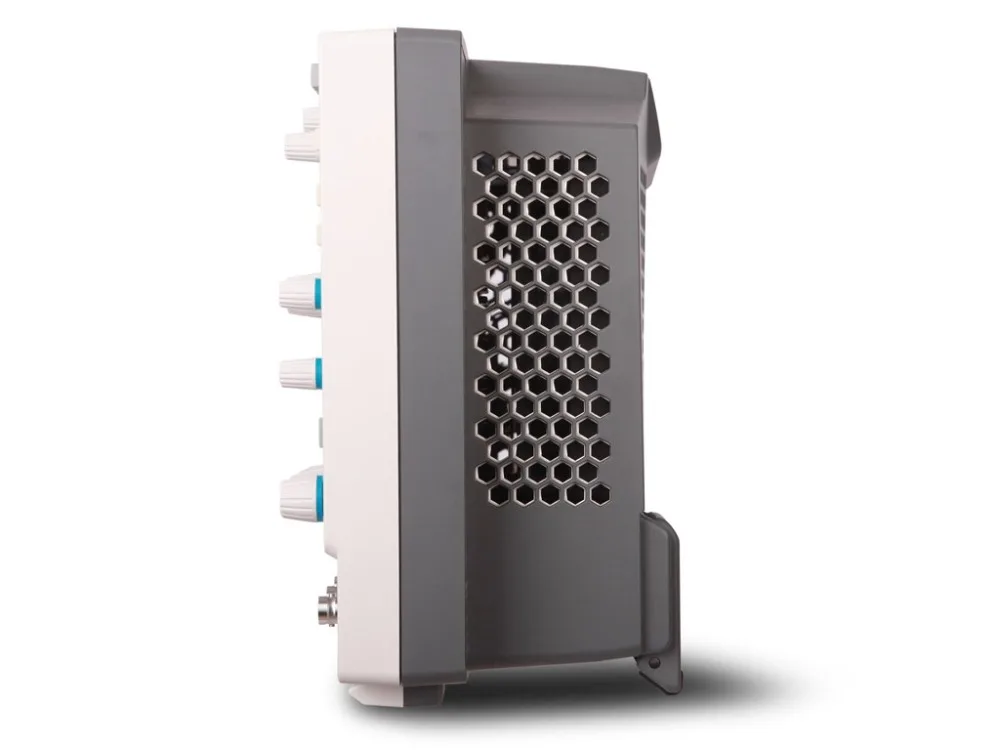

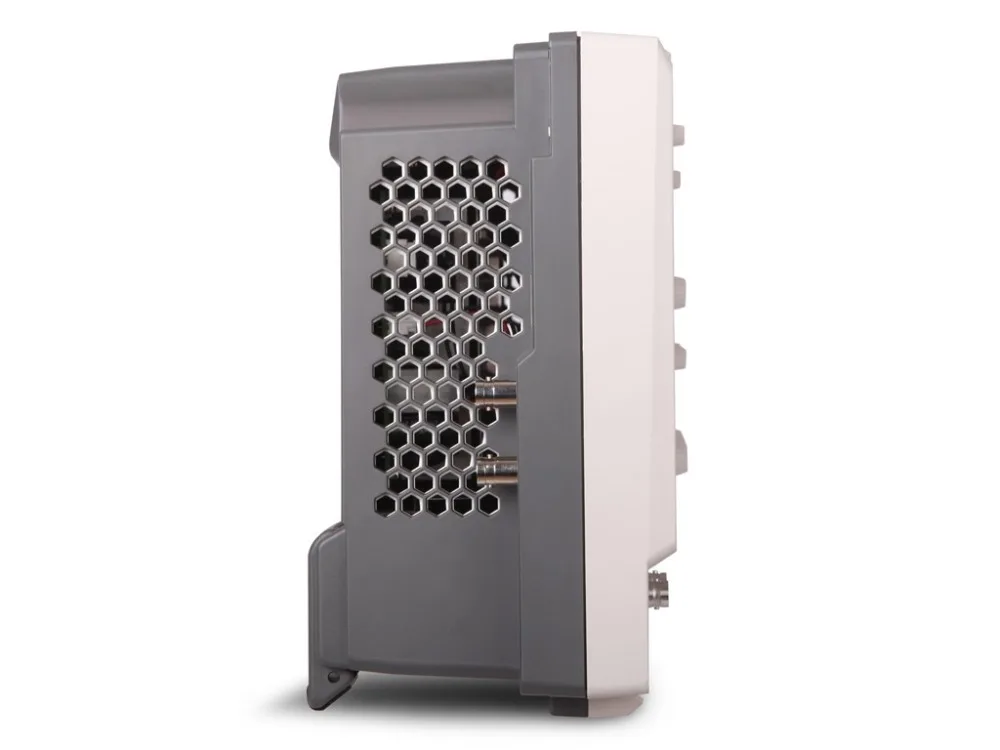

Rigol MSO7024 200 МГц MSO с 4 аналоговыми и 16 цифровыми каналами образец 10GS/s|Осциллографы| |

Все наши продукты имеют3 года гарантии. Если во время гарантии что-то не так, вы можете отправить его нам. Покупатель оплачивает стоимость обратной доставки, и мы оплатим стоимость доставки.

Rigol MSO7024 представляет собой 4 канала, 200 МГц осциллограф смешанных сигналов с максимальным в режиме реального времени Частота дискретизации 10 GS/s и обновляется памяти глубина до 500 МБ. В MSO7024 имеет 16 каналов анализатора логики, 10,1 дюймов емкостный сенсорный экран, 41 автоматических измерений, различные последовательный протокол триггеров и декодирует и обновление полоса Пропускания до 500 МГц.

Особенности

• 200 МГц осциллограф смешанных сигналов
• Пропускная способность обновления доступны
• 4 аналоговых канала, 16 цифровых каналов
• 10 GS/s частота образцов в реальном времени
• Длина записи 100 м (обновленная до 500 м с помощью дополнительного программного обеспечения)
• Высокая скорость захвата сигнала (600000 сигналов в секунду)
• До 450000 кадров аппаратных функций записи и воспроизведения сигналов в режиме реального времени
• Интегрирует 6 независимых инструментов в 1, в том числе цифровой осциллограф, 16-канальный анализатора логики, произвольный генератор сигналов, цифровой вольтметр, 6-значный цифровой счетчик частоты и Сумматор и протокол анализатор
• Доступны различные триггеры и декодеры последовательного протокола
• Автоматическое Измерение 41 параметров формы волны; Аппаратная функция измерения полной памяти
• Различные математические операции, встроенный Улучшенный анализ FFT и функция поиска
• Гистограммный анализ формы волны (стандарт)
• Пользовательская одноклавишная быстрая работа
• 10,1 дюймов емкостный сенсорный экран, 256 уровня интенсивности сортировки дисплей с цветными стойкости

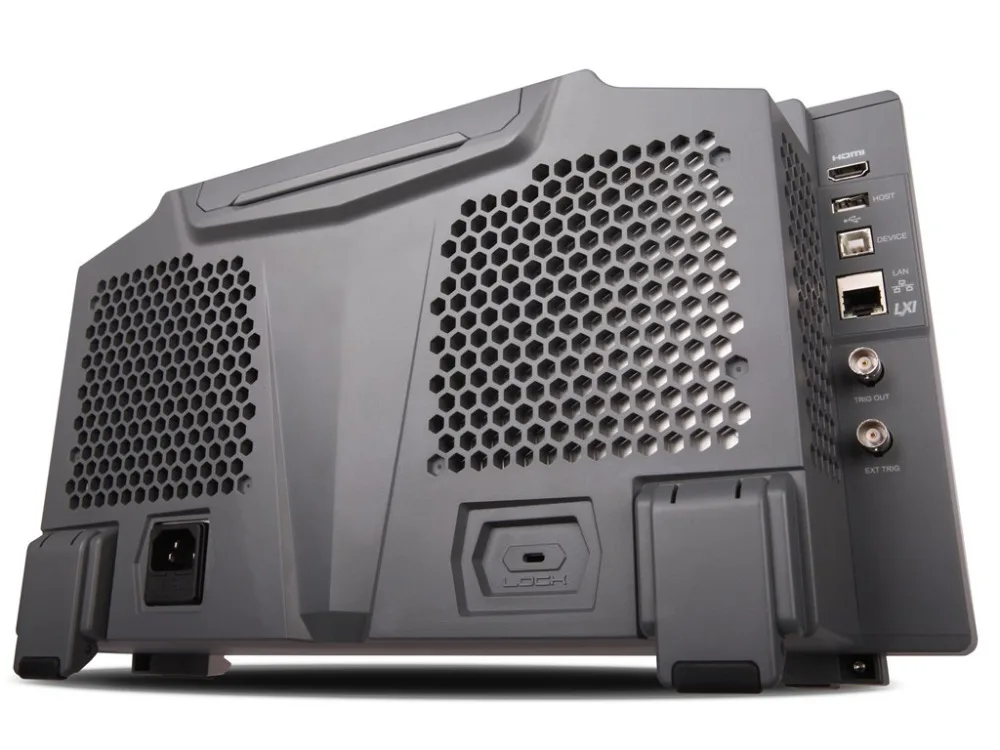

• Доступны несколько интерфейсов: usb-хост и устройство, LAN (LXI), HDMI, TRIG OUT и USB-GPIB

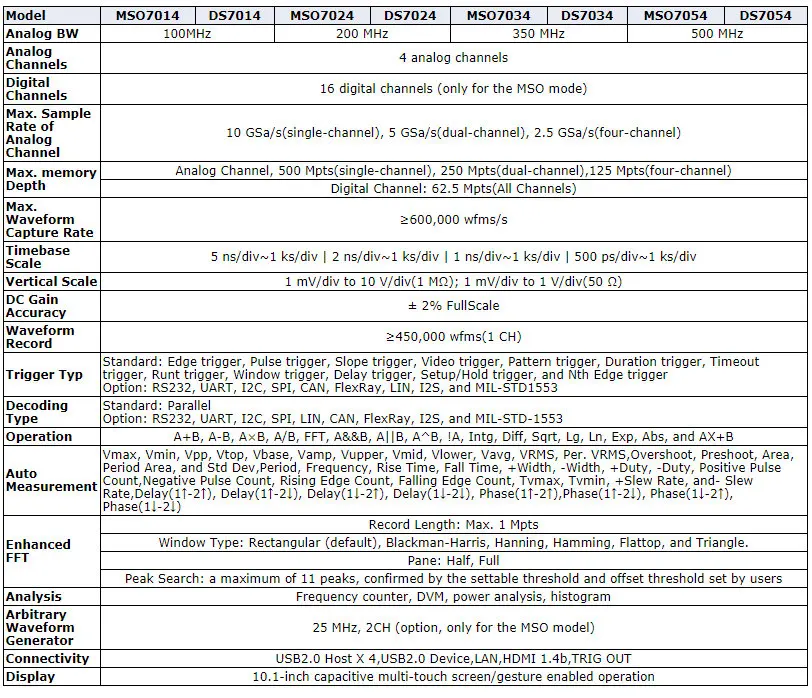

Технические характеристики

• Максимальная частота образцов 10G Sa/s

10 образцов в секунду позволяют видеть короткие и переходные артефакты сигнала на самых высоких скоростных встроенных сигналах. Oversample 500 МГц сигналы на 20X для выделения небольших отклонений или захвата до 200 миллисекунд данных с 5X oversampling на 500 МГц для максимальной гибкости анализа сигнала.

• Длинная длина записи (100 м std/500 м opt)

7000 обеспечивает до 500 Mpt длин записи, делая его проще, чем когда-либо использовать эти образцы. 7000 обеспечивает полную навигацию поиска и возможности волновой записи, чтобы использовать ценность нашей более глубокой памяти.

• 6 в 1

Серия MSO7000 включает в себя все 6 инструментов в одном. Решите любые проблемы со встроенным дизайном, независимо от того, нужно ли вам эмулировать аналоговую или цифровую связь, записывать высокоскоростные сигналы, проверять уровни, декодировать последовательную связь, контролировать параллельные автобусы, или отсчет импульсов MSO7000 позволяет быстро и легко перемещаться между возможностями инструмента из 1 интегрированного интерфейса.

• 600000 wfms/s скорость захвата формы волны

Более быстрое улавливание сокращает время, необходимое для визуализации этих переходных эффектов. Большая часть возможностей может быть использована без ущерба для производительности захвата формы волны. Это обеспечивает детальный анализ с высокой точностью сигнала.

• Интенсивность Цвет градуированных дисплей

С передовыми цветными градуированными дисплеями RIGOL инженеры могут визуализировать аномалии сигнала в цветовой градации интенсивности даже при перекрытии с другими сигналами артефактами в режиме текущего триггера.

•  Анализ протокола для современных общих последовательных автобусов связи

Серия 7000 обеспечивает декодирование до 4 последовательных автобусов одновременно. 7000 предоставляет возможность просмотра трафика в комплексной таблице событий. Выберите из нашего расширенного списка автобусов, включая RS232/UART, I2C, SPI, LIN, CAN, FlexRay, I2S и MIL-STD-1553. Добавьте к этому возможности поиска и отметки для наиболее распространенных последовательных автобусов для отладки систем быстро и легко.

Гибкий пользовательский интерфейс, сочетающий сенсорный, мышь, ручку/кнопку, Интернет и пульт дистанционного управления С 10,1 дюймовый сенсорный экран, полный набор ручек и кнопок, и поддержка мыши 7000 позволяет легко анализировать сигналы в зависимости от того, таким образом, лучше всего работает в вашей лаборатории. Включенное интерактивное управление через браузер позволяет осуществлять интерактивное управление с телефона или планшета. Программное обеспечение для ПК обеспечивает удаленную работу и управление. Интерфейс программирования позволяет автоматизировать сложные тестовые последовательности.       Улучшенная Цвет БПФ       Возможность FFT на 7000 использует до 1 миллиона точек для точного разрешения. Усовершенствованный пользовательский контроль серии 7000 позволяет легче находить сигналы, представляющие интерес для частотной области. Функция color FFT обеспечивает цветопередачу, которая подчеркивает переходные и прыгающие радиочастотные сигналы, как анализатор спектра в реальном времени.
