Цифровой регулятор температуры с ЖК дисплеем 10A датчик термостата термостатом 12

Цифровой регулятор температуры с ЖК дисплеем 10A датчик термостата термостатом 12

1. Описание:

Это модуль цифрового температурного контроллера. ЖК-дисплей, очень четкий, простой в использовании, мощный. Его можно широко использовать в умном доме, промышленном управлении, автоматическом поливе, внутренней вентиляции. Средства индивидуальной защиты.

1>. ЖК-дисплей;

2>. Функция отключения памяти;

3>. Функция аварийной остановки;

4>. Температура отображения в реальном времени;

5>. Автоматическое сохранение параметров;

6>. Поддержка UART набора;

7>. Поддержка режима нагрева и охлаждения;

8>. Высокая температура звуковой сигнализации;

9>. Индикатор состояния работы;

10>. Независимо от параметров;

11>. С чехлом, красивым и практичным;

12>. Высокая точность;

13>. Несколько параметров отображаются одновременно.

1>. Название продукта: цифровой регулятор температуры

2>. Номер продукта: XY-WT01

3>. Рабочее напряжение: 6-30 В постоянного тока

4>. Ток регулируемой нагрузки: 10А (макс.)

5>. Частота обновления ЖК-дисплея: 0,5 секунд

6>. Датчик температуры: NTC-10K B3950

7>. Тестовая температура: -50 ~ 110 ℃

8>. Точность управления: 0,1 ℃

9>. Длина датчика: 0,5 м

10> характеристики датчика: 4*30 мм нержавеющая сталь

11>. Физический размер: 79*44*26 мм

12>. Рабочая влажность: 5% ~ 95% относительной влажности

1>. 'H ': режим нагрева.

Реле включится, и нагревательное устройство начнет работать, когда значение текущей температуры меньше, чем значение температуры-значение температуры возврата.

Реле выключится, и нагревательное устройство перестанет работать, когда значение температуры тока превышает значение температуры.

2>.'C': режим охлаждения.

Реле включится, и устройство охлаждения начнет работать, когда значение текущей температуры превышает значение температуры + значение температуры возврата.

Реле выключится, и охлаждающее устройство перестанет работать, когда значение температуры тока меньше, чем значение температуры.

3>.'OPH': включение/выключение отложенного старта.

Система начинает синхронизацию't ', когда нормальное отопление или охлаждение завершены. Система начнет следующий цикл нагрева или охлаждения только после 'T'> 'op'.

4>.'OFE': функция коррекции температуры (-10,0 ~ 10,0 ℃).

Если модуль работает в течение длительного времени, могут быть отклонения. Исправляется этой функцией.

Фактическое значение температуры = значение текущей температуры + значение калибровки.

5>.'ALA': Установите сигнализацию высокой температуры.

Модуль включит звуковую и световую сигнализацию и реле выключится в то же время, когда значение текущей температуры превышает установленное значение температуры сигнала тревоги. Любая кнопка для остановки звукового и светового сигнала тревоги.

1>. Установка или чтение данных UART.

Параметры, такие как начальная температура, стоп-температура, коррекция температуры и т. Д., можно установить через UART.

2>. Отображение температуры в режиме реального времени.

Модуль передает обнаруживаемую температуру на терминал через UART с интервалом в 1 с для облегчения сбора данных, если включена функция оповещения о температуре.

3>. Реле включено (по умолчанию).

Если Включение Реле выключено, реле остается выключенным.

То есть, выходное состояние никогда не изменится, независимо от измеренной температуры.

4>. Сброс.

Нажмите кнопку «стоп» и «набор» более 3 секунд одновременно, чтобы восстановить заводские настройки.

Длительное нажатие: удерживайте кнопку более 3 секунд.

1>. Установить Рабочий режим/установить температуру/возвратное значение температуры

1,1>. Короткое нажатие кнопки «набор» и вход в интерфейс быстрой настройки;

1,2>. Переключайте параметры, которые необходимо установить для режима работы/настройки температуры/обратного значения температуры, коротко нажмите кнопку «набор».

1,3>. Изменить значение параметра кнопкой «вверх» или «вниз» после выбора параметра. Поддержка короткого нажатия/длительного нажатия;

1,4>. Выйдите из интерфейса быстрой настройки и сохраните параметры долгим нажатием кнопки «Set» в течение 3 секунд или продолжите 6S без операции кнопки.

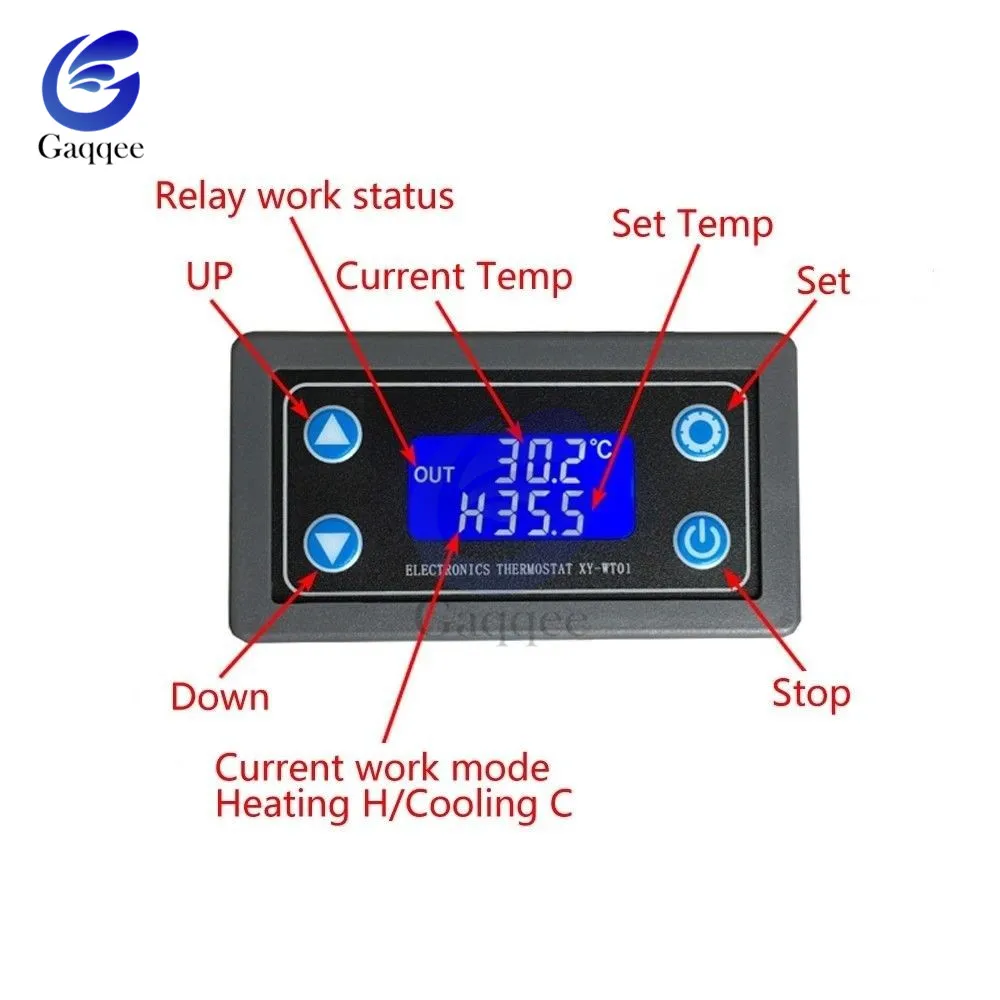

Примечание: возвращаемое значение температуры отображается в первой строчке, где отображается текущее значение температуры.

Значение температуры установки отображается во второй строчке после 'H' или 'C'.

2>. Набор OPH/OFE/ALA

2,1>. Нажмите кнопку «набор» и введите интерфейс настройки параметров.

2,2>. Переключайте параметры, которые необходимо установить для OPH/OFE/ALA коротким нажатием кнопки 'SET'.

2,3>. Изменить значение параметра кнопкой «вверх» или «вниз» после выбора параметра. Поддержка короткого нажатия/длительного нажатия;

2,4>. Выйдите из интерфейса настройки параметров и сохраните параметры долгим нажатием кнопки «Set» в течение 3 секунд или продолжите 6S без операции кнопки.

2,5> как включить высокотемпературный сигнал тревоги 'ALA' (по умолчанию выключен). Выберите интерфейс ala', нажмите короткую кнопку «stop' для включения или выключения ala'. Установите значение высокой температуры по кнопке «вверх» или «вниз», если включите «Ала». Если функция сигнализации высокой температуры отключена, в качестве напоминания отображается 'ALA'. ЖК-дисплей будет отображать 'W', если включить 'ALA'.

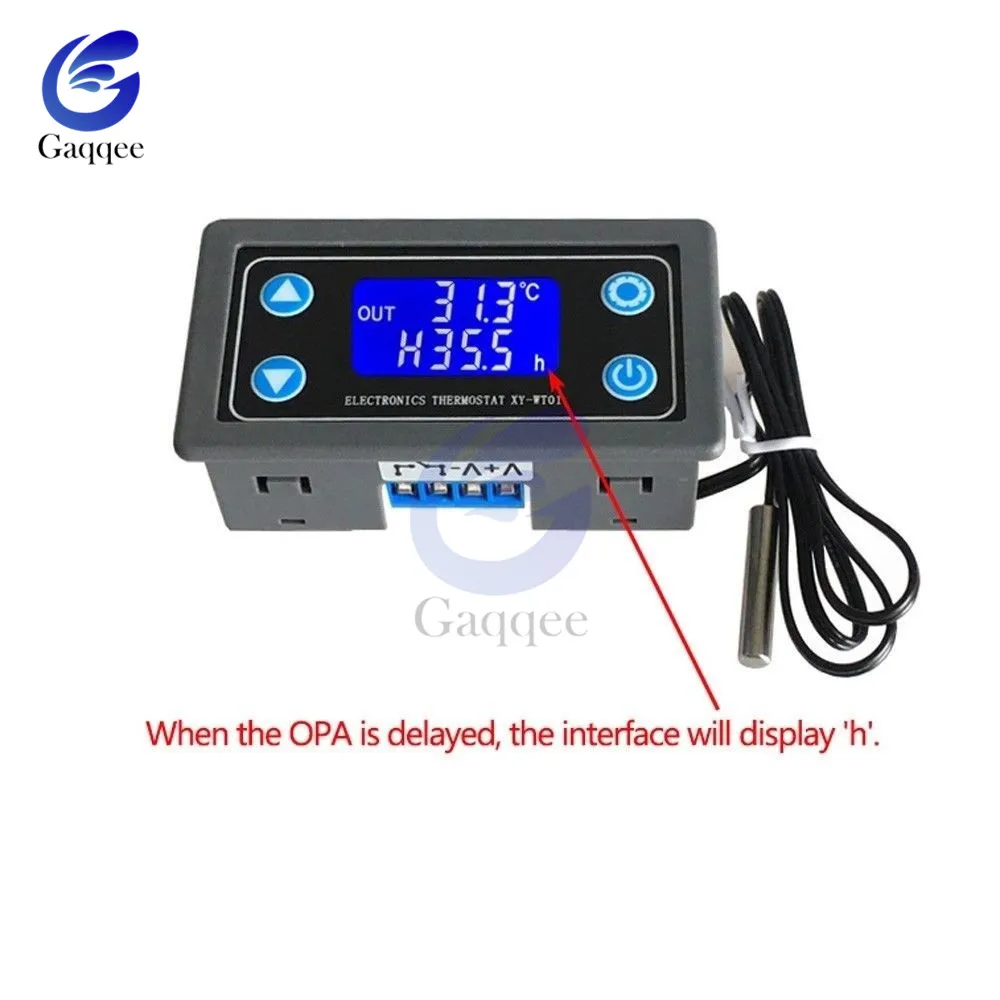

2,6>. Как включить отложенный старт "OPH" (по умолчанию выключен). Выберите «OPH» интерфейс, короткое нажатие кнопки «stop' для включения или выключения» OPH. Установите значение времени задержки кнопкой «Up» или «вниз», если включите «OPH». Если функция задержки звезды отключена, "OPH" отображает "----" в качестве напоминания. ЖК-дисплей будет отображать "H" в последней и последней строках при включении отложенного старта.

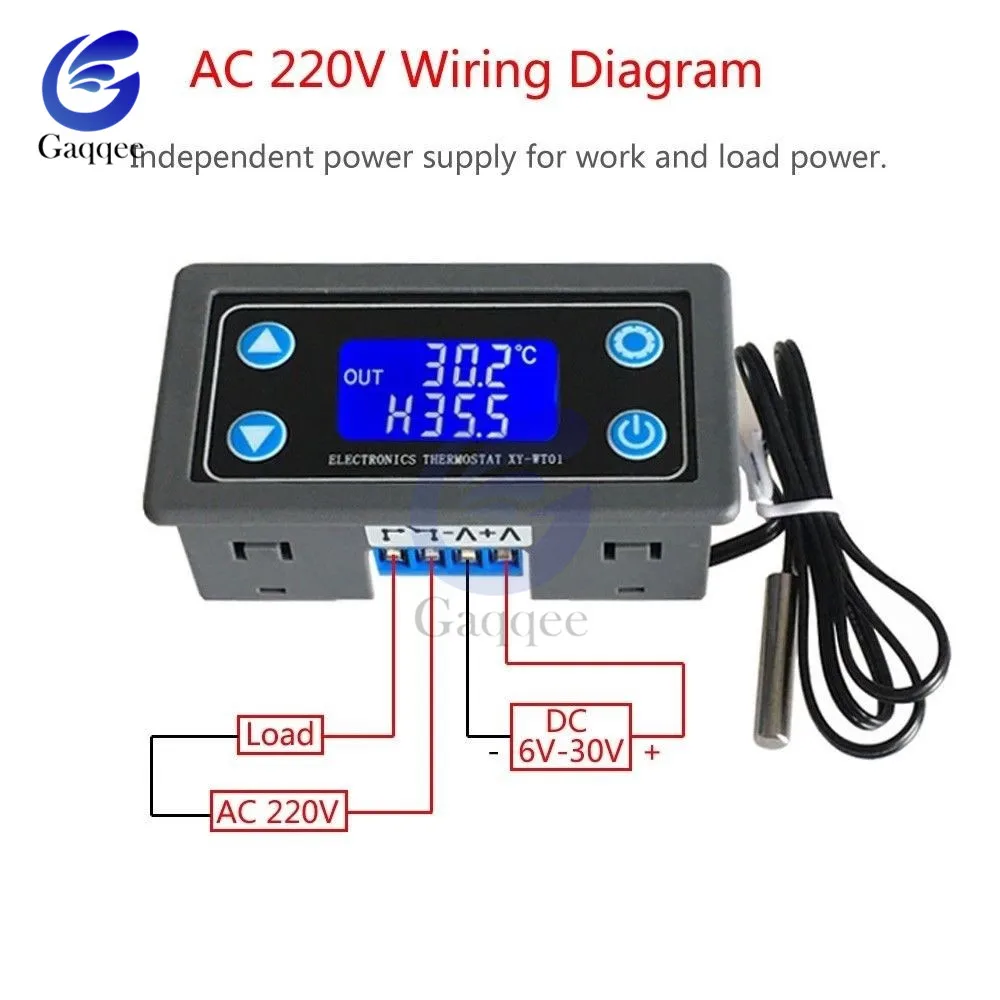

1>. Подключите датчик NTC к цифровому регулятору температуры;

2>. Подключите напряжение к модулю;

3>. Установите параметры;

4>. Удалить входное напряжение;

5>. Подключение к нагрузке;

6>. Подключите напряжение к модулю;

Система поддерживает функции загрузки данных UART и настройки параметров (уровень TTL);

UART: 9600, 8, 1

1>. Умный дом

2>. Промышленный контроль

3>. Автоматическое орошение

4>. Внутренняя вентиляция

5>. Самодельный термостатический блок управления

6>. Шкаф Оборудования

7>. Система кондиционирования воздуха

8>. Защита от температурного контроля

9>. Холодильник

10>. Морозильная камера

11>. Водонагреватель

12>. Хосты

13>. Управление Люком

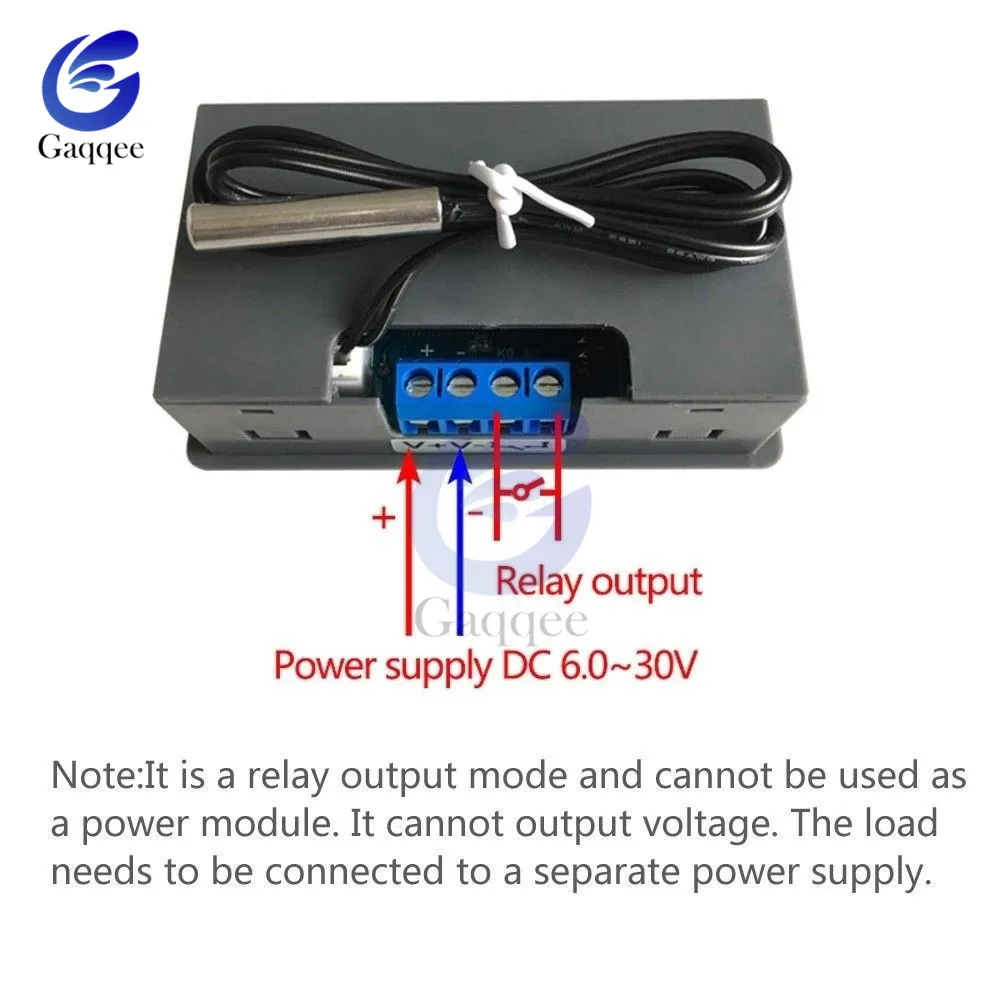

Это режим релейного выхода и не может использоваться в качестве модуля питания. Он не может выходное напряжение. Нагрузку необходимо подключить к отдельному источнику питания.

1>.1 шт. XY-WT01 цифровой регулятор температуры;

2>.1 шт. 0,5 м NTC-10K датчик B3950;
