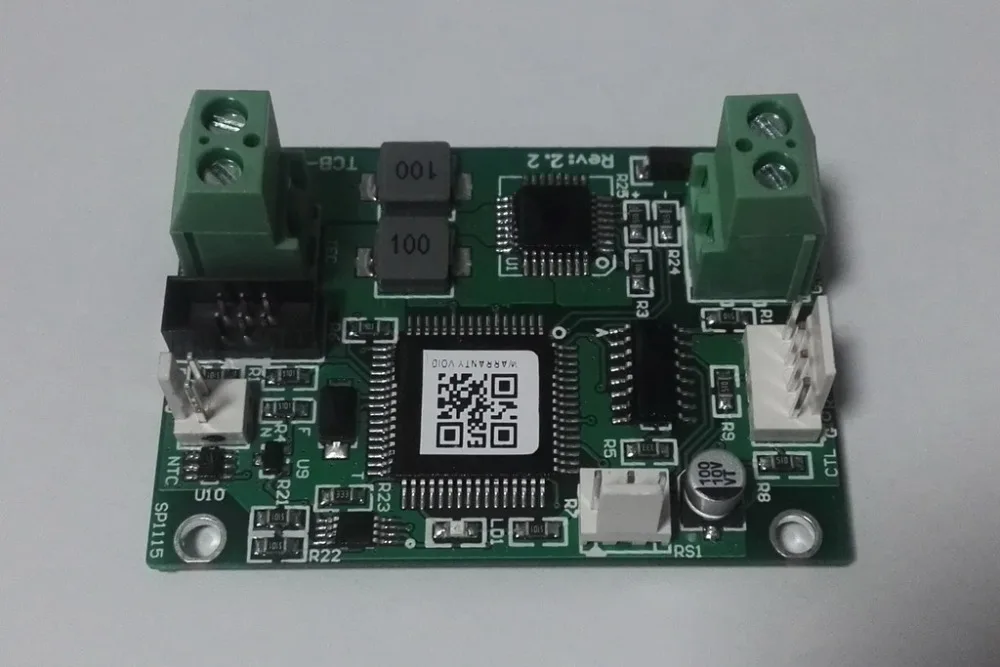

Плата контроля температуры TEC полупроводниковый холодильник регулятор 0 01 SA/SV/SV0 |

Плата контроля температуры TEC полупроводниковый холодильник регулятор 0 01 SA/SV/SV0 |

Модель: TCB-SA/SV/SV0 Источник питания TCB-SA: 5 В. 4.5V3A Максимальная выходная мощность. Используется для точного контроля температуры маломощных TEC. TCB-SV: источник питания 7-24 В. 4,5 В, 2,5 А Максимальная выходная мощность. Используется для точного контроля низкой мощности TEC. TCB-SV0: источник питания 4,5-24 В. 3 в а максимальная выходная мощность. Используется для точного контроля температуры ИКТ со сверхнизким энергопотреблением. Характеристика TEC контроль температуры ASIC с высокой стоимостью и интеграцией, оптимальная надежность Цифровые Интегральные алгоритмы разделения PID с регулируемыми параметрами Сверхмалый объем, Простая интеграция Высокоточный контроль температуры, стабильность 0,01 (0,01) Высокая точность опорного напряжения, точность измерения температуры гарантирована на уровне 0,2 градусов, весь диапазон составляет 0,5 градусов. (Информацию о точности, стабильности и точности контроля температуры см. Во второй половине дня в разделе 6) Sigma Delta высокозначный АЦП Двустороннее управление для поддержки нагрева и охлаждения Максимальная мощность 4,5 в/3 А Температуру можно установить и определить через последовательный порт (Протокол кода Асси, компьютер с поддержкой супер-терминала, каждый может использовать) Сигнал тревоги, выход готового сигнала, отключение выхода TEC Режим управления: лучший способ, ШИМ и непрерывность Применение Особенно подходит для контроля температуры лазерного кристалла и лазерного удвоения частоты Система контроля температуры малого TEC (термоэлектрический холодильник) с элементом контроля температуры Применимость в промышленности, бытовой технике и других областях Таблица параметров Напряжение питания платы: 5 В постоянного тока + - 10% Ток источника питания платы: макс. 3 А, в зависимости от TEC Напряжение TEC: 4,5 в, по умолчанию. TEC с напряжением ниже 4,5 в может ограничить его максимальную выходную мощность по команде. Ток TEC: 3 А макс. Датчик контроля температуры: 10K NTC (значение B по умолчанию 3950, фактическое значение B может быть неограниченным, влияет только на абсолютную температуру, не влияет на относительную стабильную температуру, практически бессмысленно для контроля температуры, если значение B составляет 3950, не учитывайте начальную погрешность самого датчика, Абсолютная погрешность измерения составляет менее 0,1) Точность контроля температуры: 0,01 градусов Точность настройки температуры: 0,01 градусов Диапазон измерения контроля температуры: - 30 - 147. Диапазон регулируемой температуры: - 20 - 100. Профиль: высота 60*42 мм 23 мм (пластина 18,5 мм, толщина пластины 1,5 мм, штифт менее 3 мм) Эта плата контроля температуры TEC разработана для малых TEC. Применяется схема контроля температуры TEC с высокой стоимостью и высокой интеграцией. Он обладает высокой надежностью и по умолчанию поддерживает 4.3V3A TEC. На плату требуется источник питания 5 В. Точность контроля температуры составляет 0,01 градусов! (Плата широко используется в области точного контроля температуры лазерных кристаллов второй/третьей частоты и проверяется в течение длительного времени!) Плата проста, надежна и легко интегрируется. Эта плата использует наиболее часто используемый Температурный датчик 10K NTC. Принять инновационную схему дизайна, небольшой размер, меньше компонентов, низкие требования к рассеиванию тепла, нет необходимости в дополнительном рассеивании тепла. Цифровой PID-алгоритм платы обладает широкой надежностью и адаптивностью. Если нет реальной проблемы с установкой, нет необходимости устанавливать какие-либо настройки, кроме настройки нужной вам температуры. Плата контроля температуры TCB-SA с высокой точностью и маленьким полупроводниковым охладителем содержит полный алгоритм управления PID. Точность контроля температуры может достигать 0,01 градусов. Ток TEC непрерывно обрабатывается ШИМ и LC без периода выключения, что гарантирует непрерывную и стабильную температуру в цикле управления и является лучшим режимом управления. Длительное применение этой платы в лазерном поле (который требует строгого контроля температуры) доказывает ее точность и надежность. Плата напрямую управляется последовательным портом компьютера. Пока у вас есть компьютер, а также последовательная линия или USB к последовательной линии, вы можете управлять, программное обеспечение хоста не нужно устанавливать, вы можете напрямую использовать собственное программное обеспечение супертерминала компьютера или любое программное обеспечение для последовательной отладки! Используя последовательный порт для изменения температуры настройки и информации о вызовах, вам больше не нужно покупать избыточные рабочие части дисплея, а плата имеет функцию связи с другими системами, например, другая плата управления для установки температуры платы контроля температуры. Одни и те же компьютерные данные легко обрабатывать и сохранять. Если вы эксперт по программному обеспечению, вы можете даже сделать компьютерное программное обеспечение для достижения более сложных функций.
