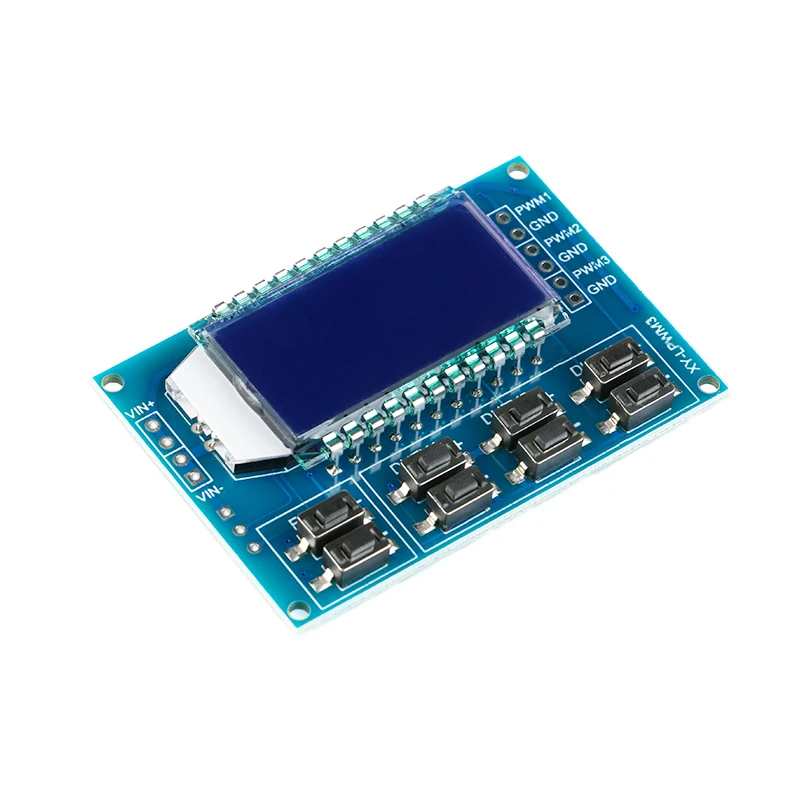

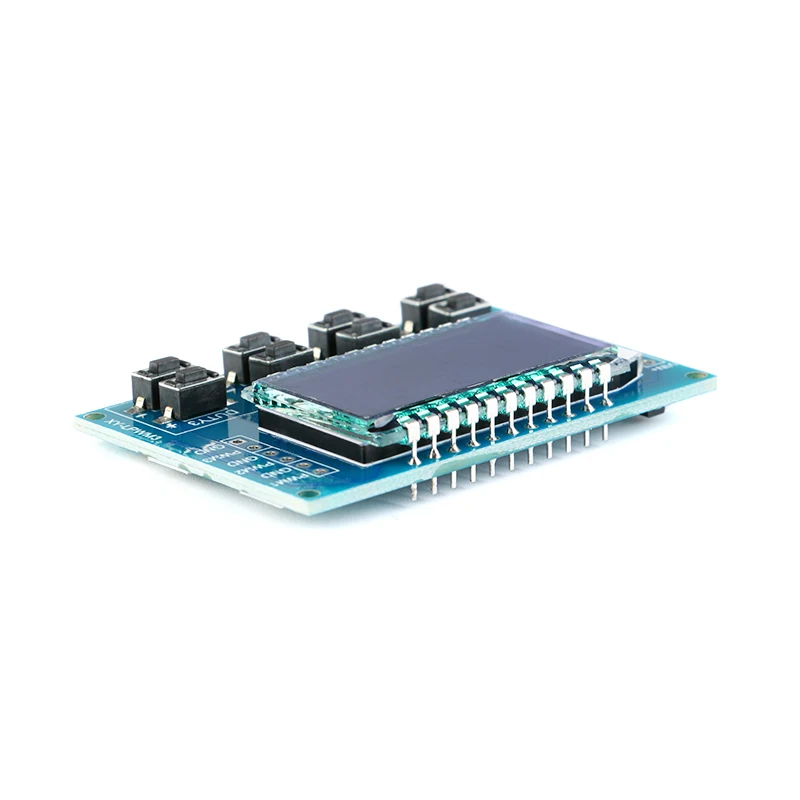

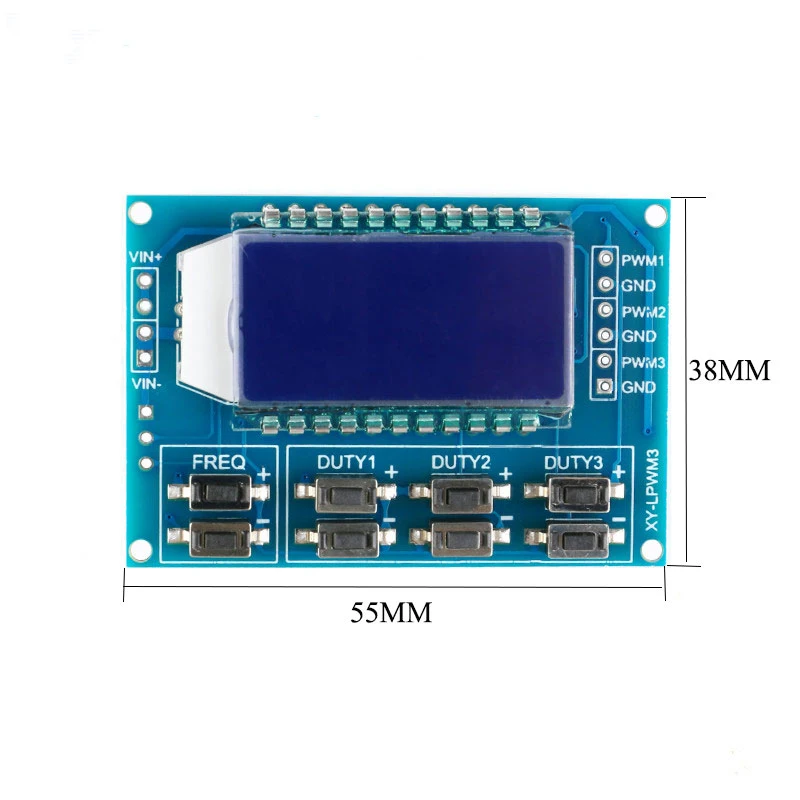

5 шт. 3 полосный генератор сигналов ШИМ импульсная частота рабочий цикл

---



3-сторонний выход сигнала Генератор PWM частота импульсов рабочий цикл регулируемый модуль ЖК-дисплей Дисплей 1Hz-150Khz 3,3 V-30V PWM плата Модуль гибкий кабель

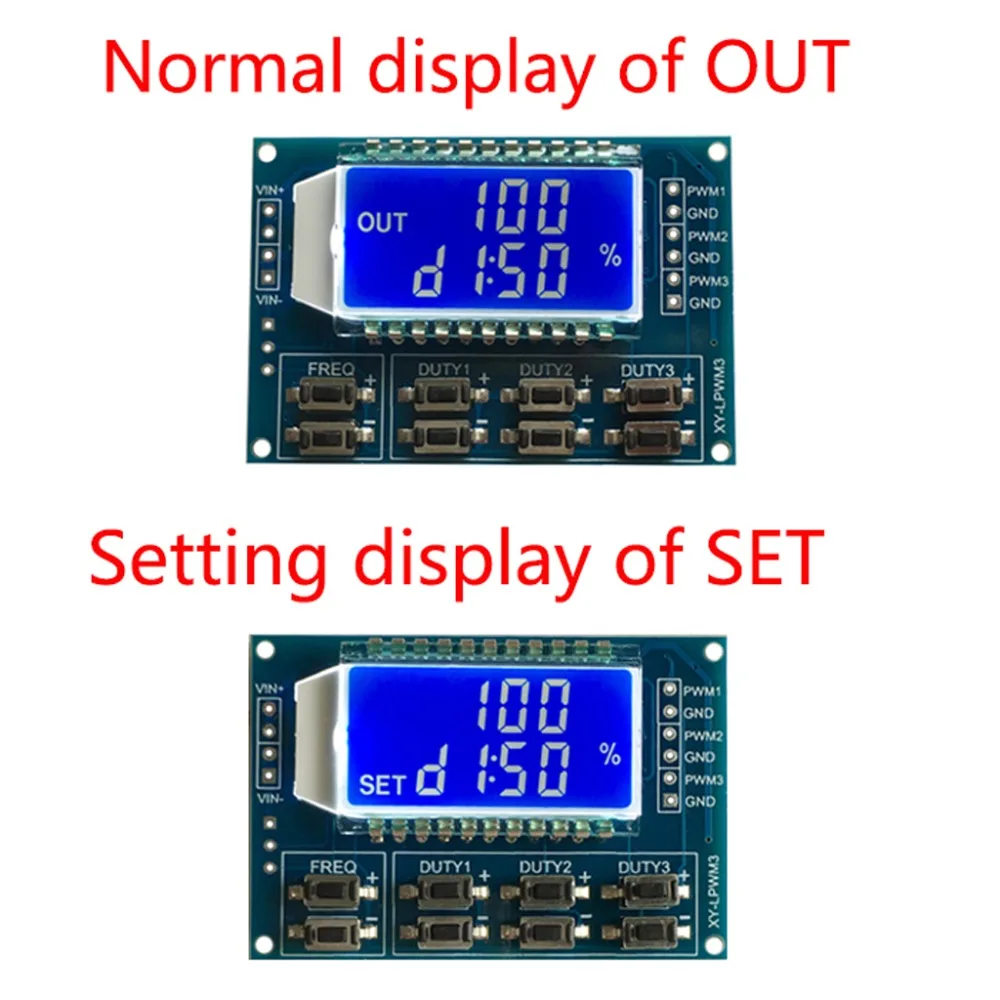

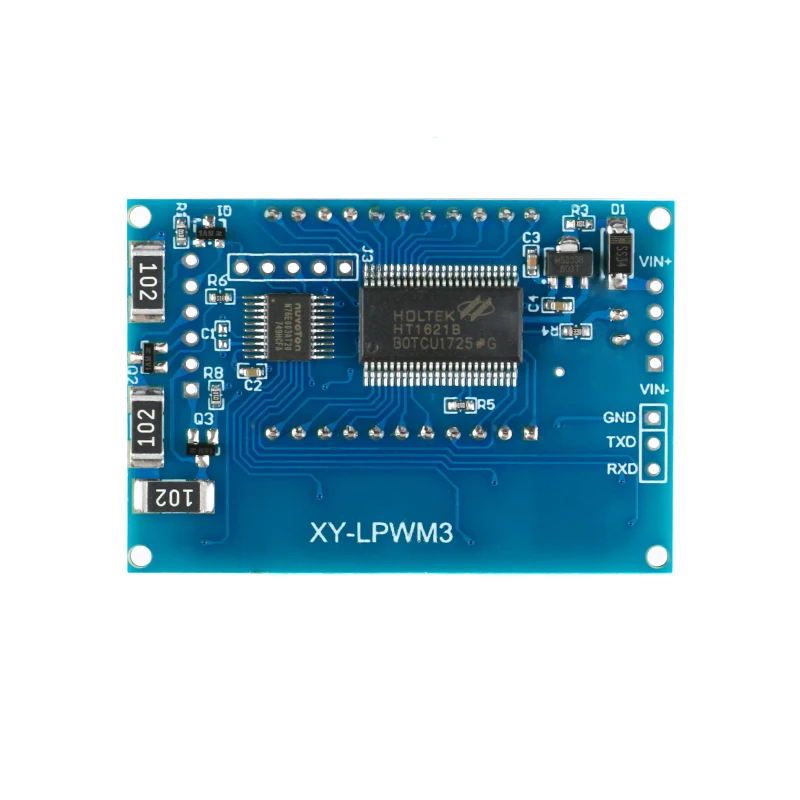

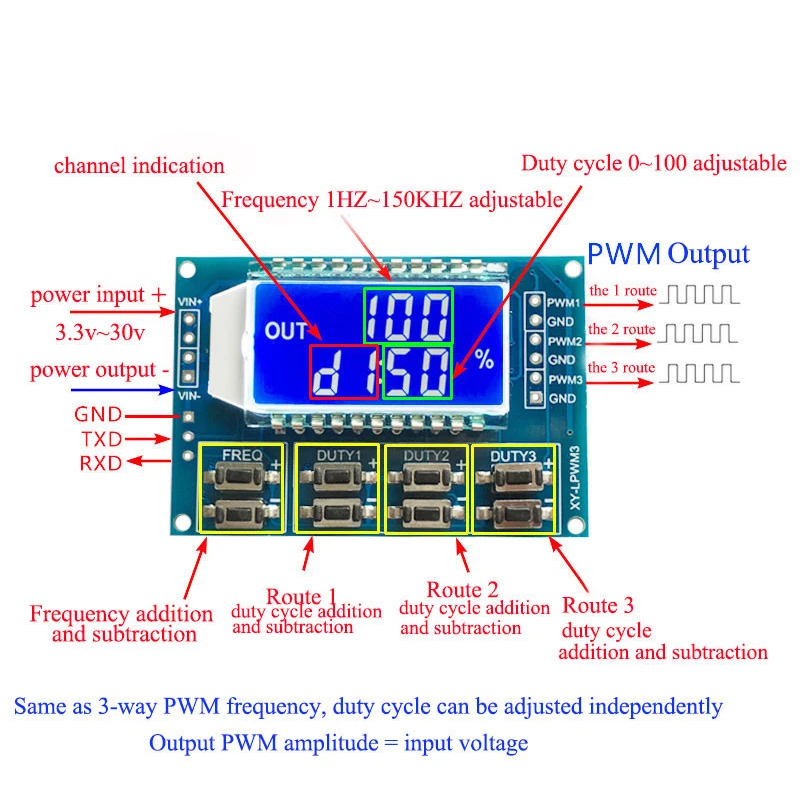

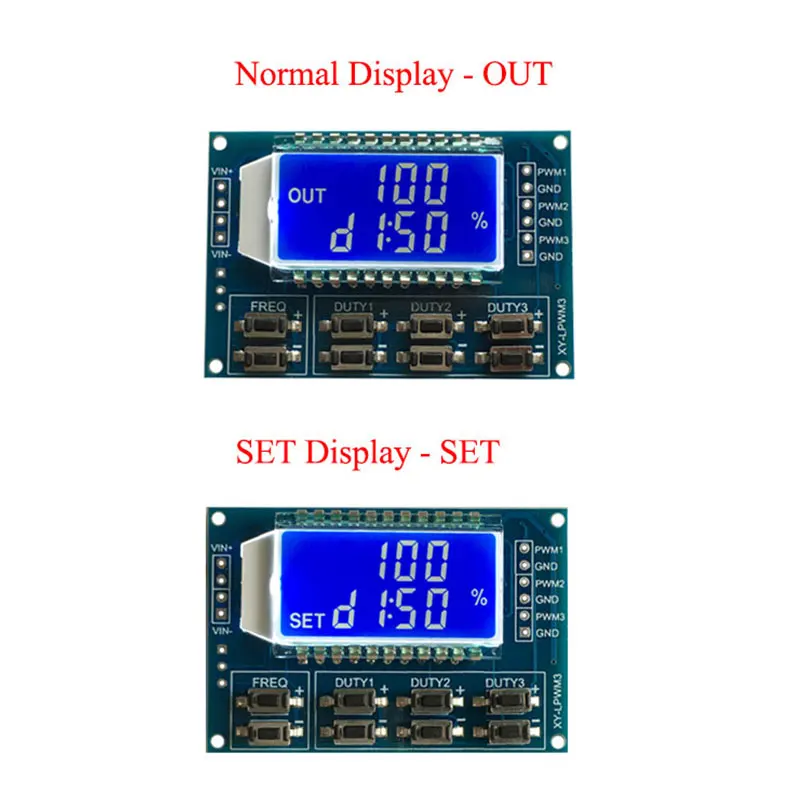

Модуль хит продаж 1. Трехполосный ШИМ-выход, Регулируемая частота, трехполосный Частотный выход, рабочий цикл можно регулировать самостоятельно, подходит для большинства случаев; 2. ЖК-дисплей с жидкокристаллическим дисплеем, частота и рабочий цикл, очень четкие, очень легко настроить 3. Широкий диапазон частот и высокая точность; 4. Серийная связь Описание модуля 3-сторонний выход ШИМ-выход, широкий диапазон воспроизводимых частот), скважность, а также может быть отрегулировано самостоятельно в режиме реального времени; Частота делится на четыре диапазона, автоматическое переключение: 1.XXX (без запятой): минимальная единица измерения-1 Гц, диапазон значений-1 Гц ~ 999 Гц; 2.X.XX (Десятичная точка в платье на празднование ста место) составляет 0,01 кГц, диапазона значений является 1,00 кГц ~ 9,99 кГц; 3.X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Диапазона значений является 10,0 кГц ~ 99,9 кГц 4.X.X.X (Десятичная точка в десятке и сотни): минимальная единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц Е. Г. Частотный дисплей: 100 представляет PWM выход 100 Гц импульса; 1,01 представляет PWM выход 1,01 K импульса; 54,1 показывает PWM выход 54,1 кГц импульса; 1.2.4 показывает PWM выходной Пульс 124 кГц; Значения рабочего цикла колеблются от 0 до 100%, где 100% выражено в %. Все параметры настройки будут сохранены после выключения питания. Параметр настройки Модуль имеет 8 независимых клавиш для настройки частоты и рабочего цикла, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), это очень просто, установка параметров автоматически сохраняет, выключение питания не теряется. 3-полосная показателями рабочего цикла кнопка может быть нажата в одно и то же время, в режиме реального времени, ЖК-дисплей дисплей скважность последнего нажата кнопка, в режиме реального времени, оксфордская ткань очень сильная, может использоваться в качестве простого несколько билета туда и обратно рабочий цикл сканирования. Параметры модуля 1. Рабочее напряжение: 3,3 ~ 30V; 2. Диапазон частот: 1 Гц ~ 150 кГц; 3. Точность частоты: точность в каждом диапазоне составляет около 2%; 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА; 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равны; 6. Температура окружающей среды: -20 ~ + 70 °C. Сфера применения Применение 1. Он используется в качестве генератора сигналов квадратной волны для генерации сигналов квадратной волны для экспериментальной разработки и использования; 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя; 3. Генерирует регулируемые импульсы для использования MCU; 4. Генерирует регулируемые импульсы, связанные с управлением цепи (PWM регулировка скорости приложений). Серийное управление (одноchip TTL уровень связи) Стандарт связи: 9600 bps Бит данных: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет 1. Установите частоту ШИМ "F1.0.5": частота настройки 105 кГц (1.0.0 ~ 1.5.0) 2. Установите рабочий цикл ШИМ "Dx:yyy": Установите рабочий цикл PWM x: (1 ~ 3) PWM серийный номер, yyy: (000 ~ 100) рабочий цикл %; Например, D1:050, установите 1-й рабочий цикл PWM до 50%. 3. Прочитайте параметры настройки Отправьте строку «чтение», чтобы прочитать заданные параметры. Формат считывания данных: F156, D1: 052, D2: 059, D3: 058, Успешно Установите Возврат: вниз; Не удалось установить Возврат: осень.
