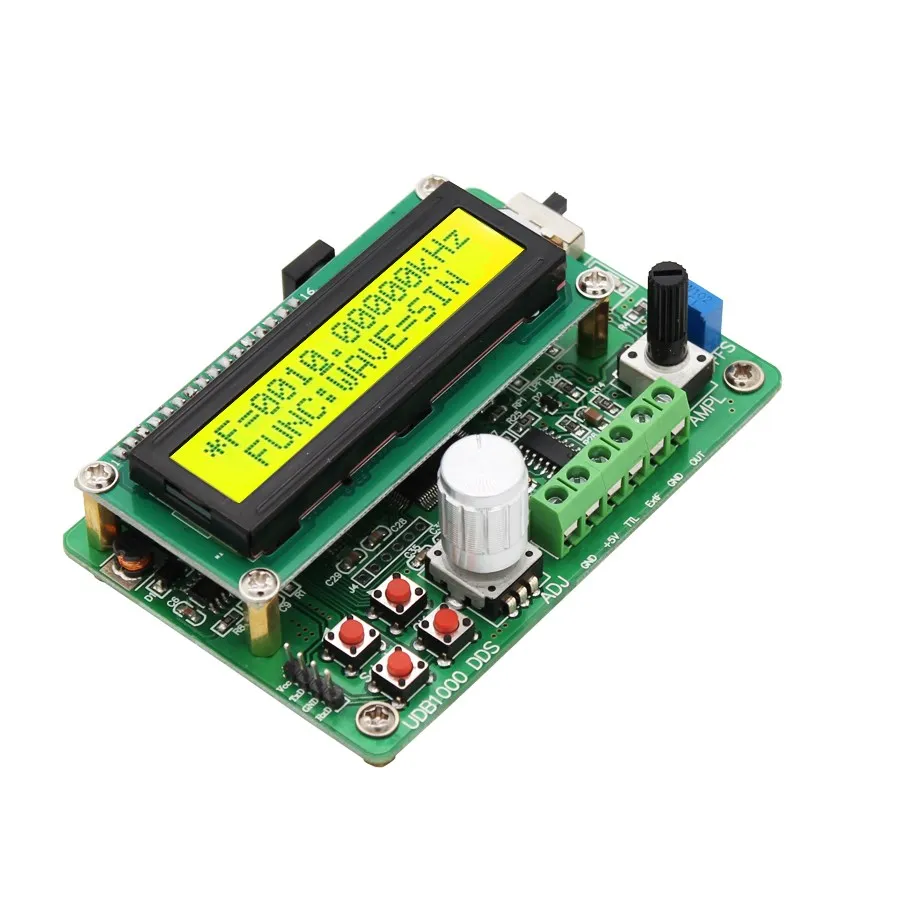

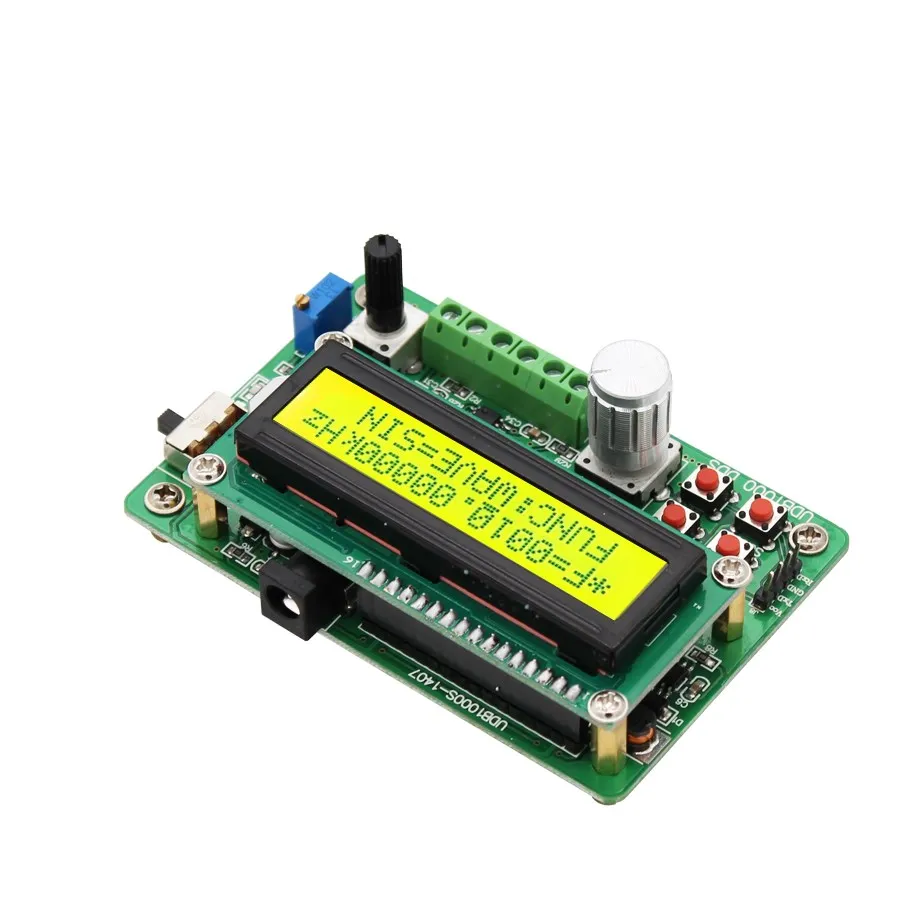

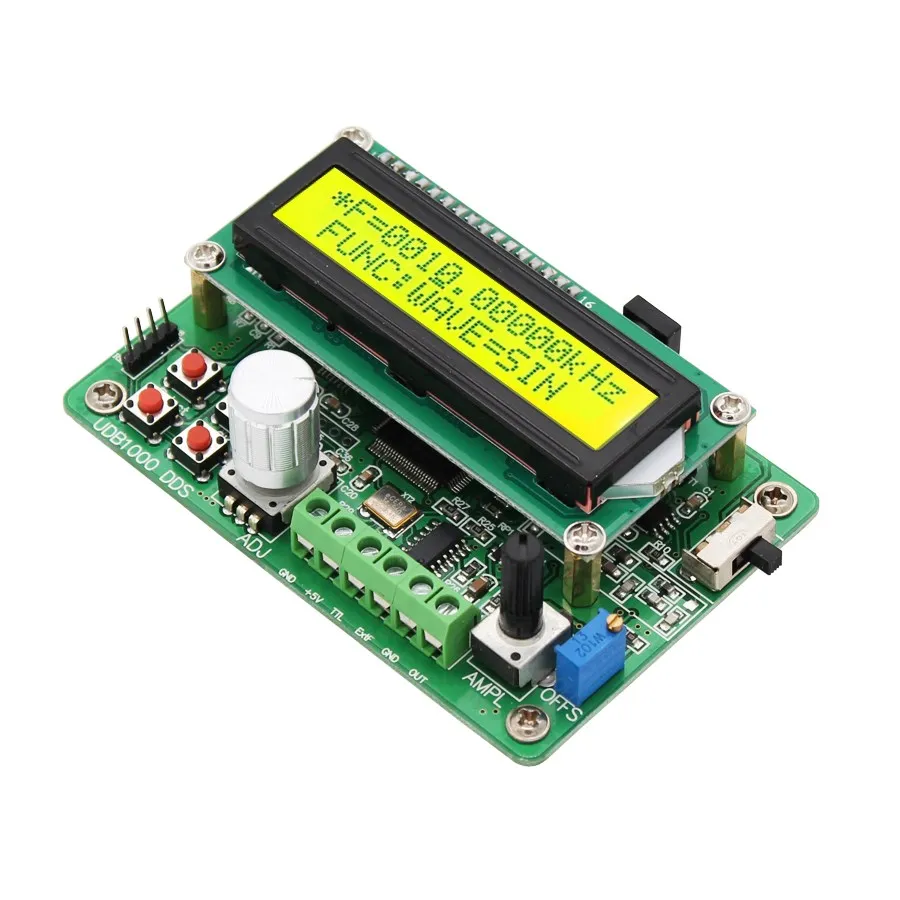

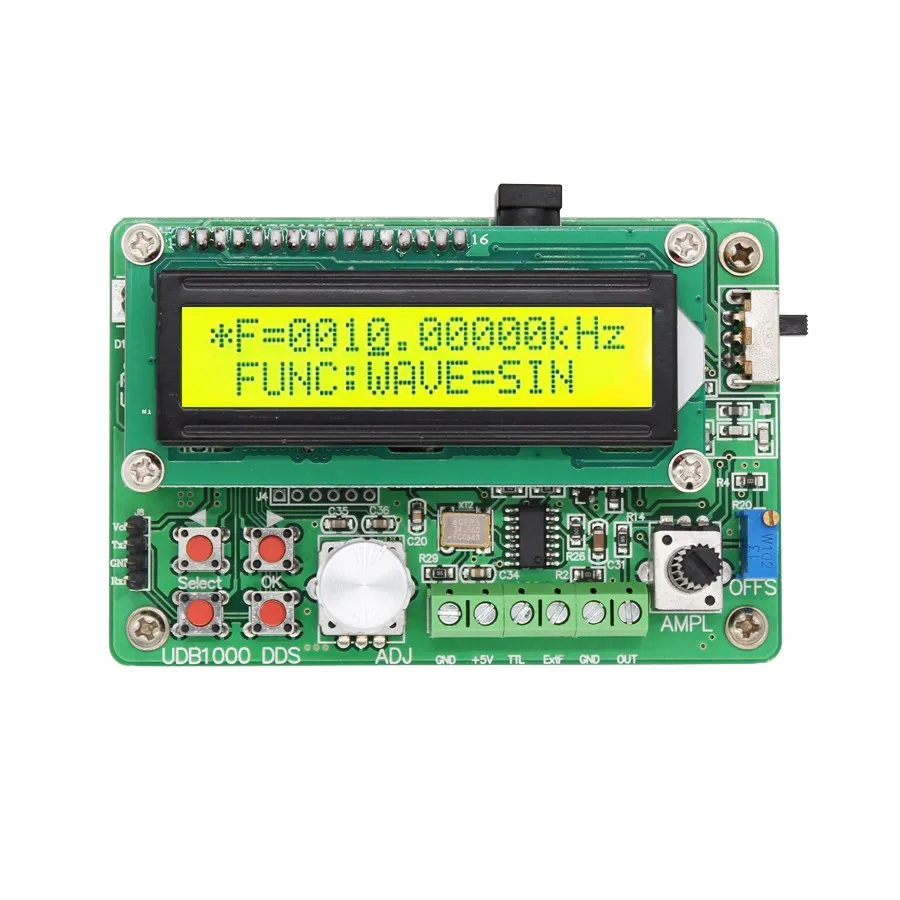

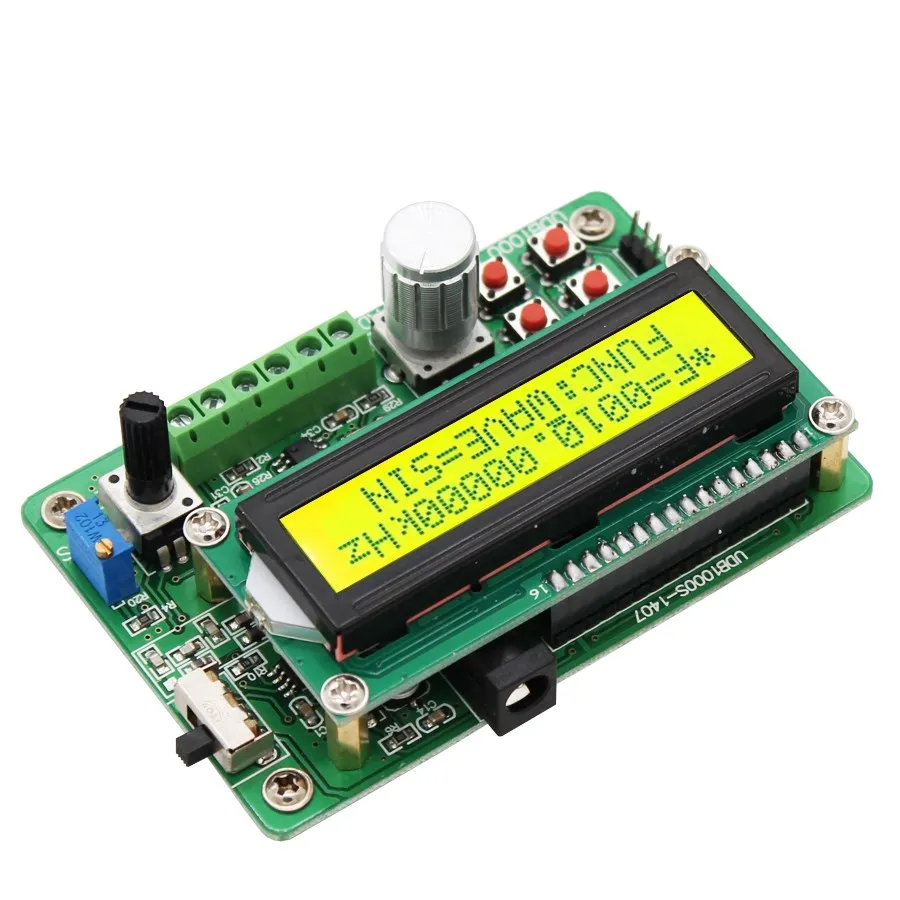

Модуль источника сигнала UDB1000S 5 МГц Функция DDS генератор сигналов счетчик частоты

Модуль источника сигнала UDB1000S 5 МГц Функция DDS генератор сигналов счетчик частоты

Ручная загрузкаСсылки:

Http://www.mhinstek.com/down/html/?6.html

Описание

UDB1000S одноканальный DDS генератор сигналов на основе прямого цифрового синтеза (DDS) Генератор сигналов, с использованием FPGA дизайна, простой в использовании, хорошая стабильность сигнала, может выводить синусоидальную волну, квадратную волну, треугольную волну, волну sawtooth, импульсная волна, TTL цифровая сигнальная волна и другие часто используемые функциональные сигналы, В дополнение к функции измерения частоты; Очень подходит для электронных энтузиастов, научно-исследовательских школ и электроники лабораторного использования.

• Серия UDB1000S имеет функции контроля частоты и компьютерной связи;

• Частота управляется с помощью цифровой кодировщик, точной и плавной регулировкой с минимальным разрешением 0,01 Гц;

• Величина и смещение постоянного тока контролируются регулируемыми резисторами для легкой работы;

• Квадратный волновой коэффициент нагрузки 1%-99% непрерывно регулируется;

• С 10 комплектами функций хранения параметров, M0 ~ M9, загрузка автоматически переносится на данные M0;

• Блок питания принимает DC 5V 1A дизайн, который удобен для использования на открытом воздухе;

Параметры

Характеристики частоты:

• Синусоидальный Диапазон частот:0 ~ 5 МГц
• Диапазон квадратных частот: 0 ~ 1 МГц
• Треугольный Частотный диапазон: 0 ~ 1 МГц
• TTL Цифровой частотный диапазон: 0 ~ 1 МГц
• Функция подметания: есть
• Функция компьютерной связи: есть

Выход:

• Форма волны: синус, квадрат, треугольник и пилообразный зуб

• Амплитуда выхода: (макс.) ≥ 9Vp-p (без нагрузки)

• Выходное сопротивление: 50Ω ± 10%

• Смещение постоянного тока: ± 2,5 V

• Частота Разрешение: 0,01 Гц

• Стабильность частоты: ± 1 × 10-6

• Погрешность частоты: ± 5 × 10-6

• Искажение синусоидальной волны: ≤ 0.8% (справочная частота: 1 кГц)

• Линейность треугольной формы волны: ≥ 98% (0,01 Гц ~ 10 кГц)

• Время подъема или падения квадратной волны: ≤ 100 нс

• Диапазон рабочего цикла квадратной волны: 1% ~ 99%

TTL:

• Амплитуда: >3Vp-p

• Коэффициент вентилятора: >20 TTL нагрузка

Развертка:

• Диапазон: fM1 ~ fM2
• Время: 0-10S

Измерение:

• Диапазон подсчета: 0-4294967295

• Частотный диапазон: 1 Гц ~ 60 МГц

• Входная Амплитуда: 0.5Vp-p ~ 20Vp-p

Сохранить:

• Количество: 10
• Расположение: M0 ~ M9

Общие характеристики:

• Источник питания: DC 5V1A
• Размер изделия:95 × 60 × 30 мм
• Вес изделия: 84 г
• Размер посылка: 140*110*80 мм
• Вес посылка: 252 г

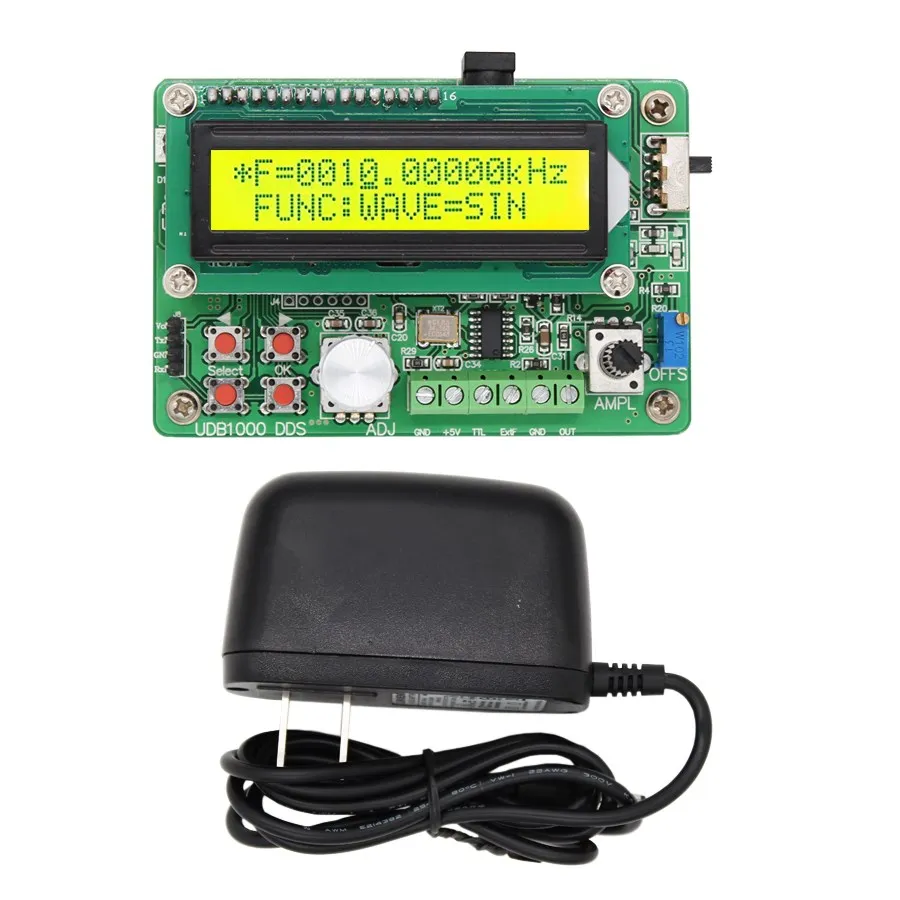

Упаковочный лист:

• 1 xUDB1000S-5MHzГенератор сигналов функции DDS
• 1 xАдаптер питания
