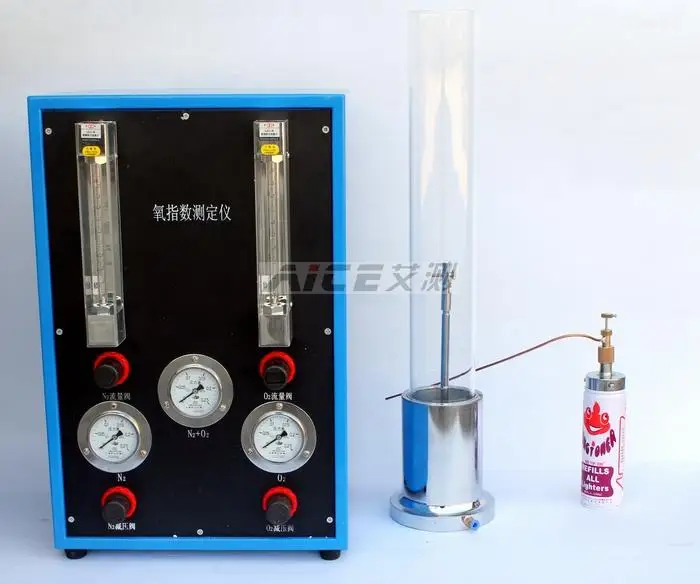

HC-2Измерительный прибор типа O_2

Описание продукта:

 HC-2 Определитель уровня кислорода соответствует методу тестирования производительности сгорания пластмасс GB/T 2406 испытание на мягкое сгорание текстиля GB/T 5454 стандартные национальные стандарты, используется для оценки производительности сгорания полимеров в определенных испытательных условиях, то есть для определения минимального объема кислорода процентная концентрация полимеров просто поддержание сгорания. Подходит для пластмасс, резины, волокон, пены. Инструмент является точным, воспроизводимым, удобным и быстрым инструментом для измерения свойств сгорания полимерных материалов, таких как пенопласт, пленка, мягкий текстиль и дерево. Его можно использовать не только как средство для определения огнестойкости полимеров, но и как инструмент для исследований.

Тесты параметры:

Диапазон измерения: 0-100%, O 2

Разрешение: 0,1

Точность измерения: 5%

2.A.S.27969; 37327; 35843; 33410; 33539; 222600:60-600 л/ч;

Кислород давление: 0,1 МПа

Азота давление: 0,1 МПа

Входное давление кислорода:> 0,25 МПа

Входное давление азота:> 0,25 МПа

Размер инструмента: 330 мм × 250 мм × 530 мм

I. Обзор

HC-2Измерительный прибор с индексом кислорода типа I совпадает с измерительным прибором с индексом кислорода типа IСолнечного коллектора GB/T2406Стандарт, используемый для оценки производительности сгорания полимера в определенных условиях испытаний, то есть для определения объемной процентной концентрации минимального кислорода, который полимер поддерживает только для сгорания. Машина рассчитывает концентрацию кислорода, регулируя расходомеры кислорода и азота, соответственно, для применения к пластикам, свойства сгорания резины, волокна, пены, пленки и древесины были измерены.

二working conditionsand主要技术指标:

1Рабочие условия

Условия испытаний должны бытьGB2918Осуществляется при нормальной температуре и влажности, то есть Температура окружающей среды10-35℃, Относительная влажность45%-75%.

2, Основные технические индикаторы

Точность измерения:<± 5%

Применение газа:GB3863Промышленный газообразный кислород

GB3864Газообразный азот для промышленного использования;

Вход давления:0.25Mpa

Рабочее давление инструмента (i.e. Измеритель кислорода и счетчик азота с указанием давления):0,1 МПа

III. Установка инструментов

Поместите прибор на рабочую платформу (в вытяжной шкаф) и сохраните его в стабильном состоянии.

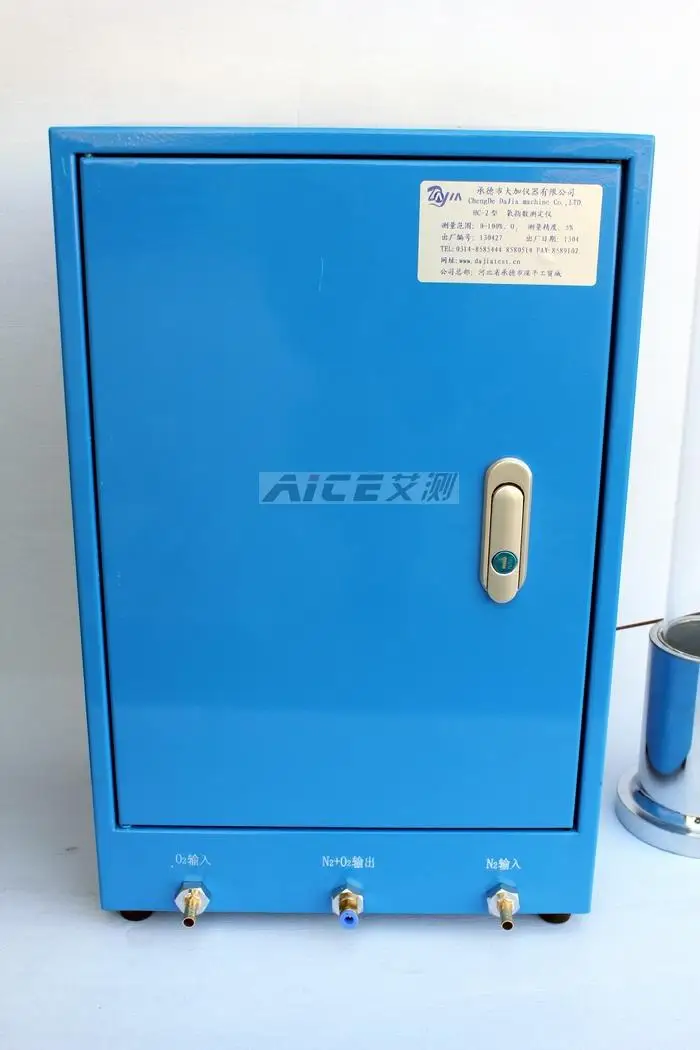

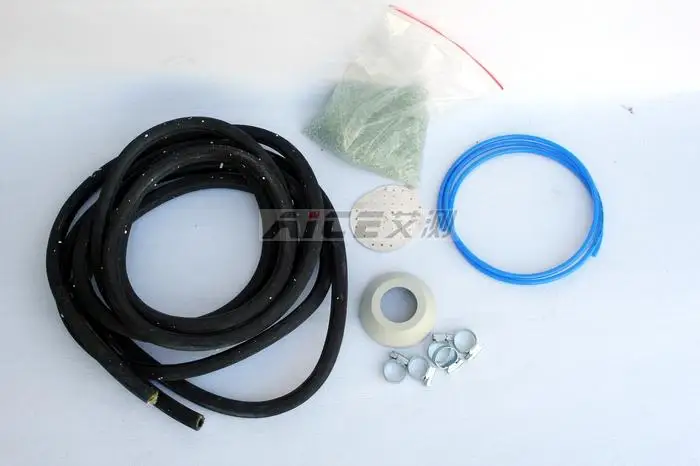

1, Используя случайно прикрепленные соединительные трубы и соединительные части источника газа, соответственно, инструмент позадиO2,N2Интерфейс, с соответствующимO2,N2Интерфейс цилиндра

Подключение; Затем используйте произвольно настроенный конец нейлоновой трубки

Подключите основание цилиндра сгорания и заднюю часть инструмента на другом конце.

N2+O2Интерфейс.

2, Прикрутите планку рамы образца в сиденье сгорания

Внутри, положить в кусок металла, а затем случайным образом

Сопроводительные стеклянные бусины затем помещаются в металл

Зажим образца установлен на опоре образца,

Вставьте стеклянную трубку в цилиндр сгорания.

Четыре, тестовые шаги.

Каждая группа принимает стандартные образцы по крайней мере15Для самонесущих образцов: Маркировка на расстоянии зажигания50 мм(С методом верхнего освещения) или на расстоянии от зажигания10 ммИ60 ммДля несущих образцов конец образца без Зажигания вставляется в держатель образца цилиндра сгорания.

1Тесты операции

Подготовьте образец (обычно группа образцов15Размер образца основан на стандарте испытания материала), и градуированная линия помещается на край инструмента для резервного копирования. Индекс кислорода может быть предварительно определен, не зная индекс кислорода испытанного материала.32Другие значения настраиваются в соответствии с условиями тестирования.

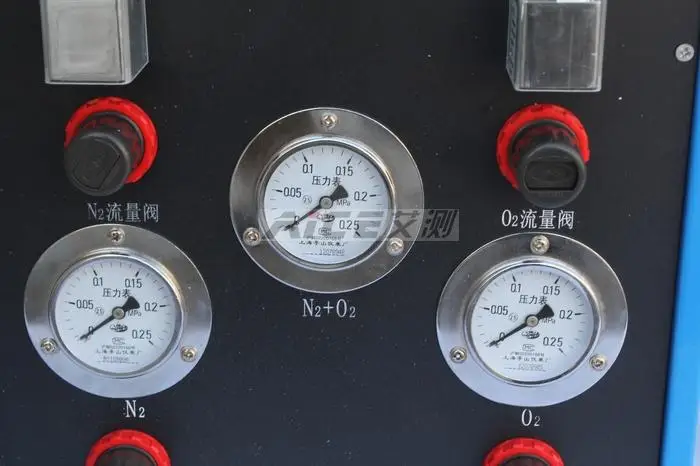

Откройте общий клапан резервуара для кислорода и резервуара для азота и отрегулируйте редукционный клапан резервуара для кислорода и резервуара для азота, чтобы одновременно контролировать давление выходного газа.0.25MpaЗатем откройте клапаны сброса давления кислорода и азота прибора, чтобы уменьшить давление до0.1MpaСлева и справа, затем откройте клапан подачи кислорода и Отрегулируйте поток кислорода до расходомера.3,2Давление манометра кислорода на приборе немного снизится во время этой операции. В это время клапан сброса давления кислорода на приборе можно отрегулировать в новое положение.0.1MpaЗатем Отрегулируйте прибор над клапаном потока кислорода для регулировки расходомера кислорода3,2Положение, отрегулируйте расходомер азота таким же образом6,8Так что концентрация кислорода32%.Принцип в процессе регулирования: значения давления кислорода и азота всегда остаются на одном уровне независимо от того, как они регулируются.0.1MpaОбщий поток кислорода и азота10LОб/минТаким образом, соотношение концентрации кислорода является точным.

Для диффузионного воспламенения, после воспламенения в верхней части образца, передняя часть пламени начинает свое время на линии маркировки, и когда передняя часть пламени достигает второй линии гравировки, время останавливается, если образец горит3 минВ пределах, показывают, что концентрация кислорода высокая, кислород должен быть уменьшен, и в противном случае должна быть увеличена концентрация кислорода. После завершения теста, если тестовое сжигание примерно изменено, значение концентрации кислорода будет уменьшено до3Минуты прошли.50 ммЭто значение является самым близким значением концентрации кислорода в испытанном материале. Как правило, после измерения этого ближайшего значения среднее значение рассчитывается несколько раз. Это значение обычно используется в качестве значения концентрации кислорода в Тестируемом образце.

Отправной точкой теста является воспламенение образца с воспламенителем. После воспламенения длина пламени регулируется на16±4 мм; После подтверждения воспламенения немедленно снимите воспламенитель. (при воспламенении образца обратите внимание, что время действия пламени должно быть30С ОтсчетомВнутри.

2Расчет индекса кислорода

Индекс кислорода в процентном уровне, рассчитанный по следующей формуле:

(OI)= O2/(O2+ N2)И Чи;100%

O2Определите объем потока кислорода при концентрации.Л/мин;

N2Для определения объема потока азота при концентрации,Л/мин;

5. Техническое обслуживание и безопасность инструментов

Внимательно прочитайте это руководство и соответствующие национальные стандарты индекса кислорода перед использованием;

Во время использования, проверьте в соответствии с тестовым процессомN2+O2Давление датчик превышен0.02MPaКогда, следует проверить, есть ли угли в трубке сгорания, явление засорения газовых дорог;

Подготовка к следующему испытанию: выньте образец, вытрите грязь на поверхности стеклянной горелки и воспламенителя, И верните температуру стеклянной горелки к нормальной температуре или замените ее на стеклянную горелку при нормальной температуре для следующего теста.

Последняя проверка завершена. Закройте его.O2,N2Основной клапан бутылки.

------

--------

--------
