Краткое описание измерительного прибора оптической плотности LS117

Светильник высокой плотности (OD)[Оптической плотности]Определяется как характеристика способности затенения материала.Нет мерной единицы оптической плотности, которая является логарифмом соотношения падающего светильник к переданному светильник, или логарифмом взаимного пропускания. ФормулаДиаметр = log10Инцидент светильник/Передача светильник)Диаметр = log10(1/Коэффициент пропускания).

LS117Оптический денситометр может измерять оптическую плотность и коэффициент пропускания измерений одновременно. Это в основном применимо для измерения следующих трех видов продукции:

1).Различные пленки, измеряемыеОптическая плотность, относительная оптическая плотность, отношение площади точки.

2). XСветильник измерения плотности светильник лист, алюминиевая пленка и другие материалы, просим учитывать, что в связи с замерами из светильник высокой плотности.

3). Разнообразие молочно-белого, туманного, матового шерстяного поверхностного материала коэффициент пропускания. Например, узор или матовое стекло, абажур на присоске и другие материалы.

Официальный сайт продукта можно найти по адресу:Http://www.lstek.cn/Product/LS117.html

1, & nbsp; LS117 оптический датчик плотности

1. Размеры инструмента: длина 130 мм × ширина 70 мм × высота 28 мм;

& Nbsp; 2. Вес: около 3 кг

& Nbsp; 3. Размер оптического отверстия: 2 мм;

& Nbsp; 4. Диапазон измерения оптической плотности: 0,00 OD-6,00 OD;

& Nbsp; 5. Диапазон измерения площади точки: 0 - - 100%;

& Nbsp; 6. Оптической плотности Разрешение: 0,01 OD;

7. Точность измерения: ± 0,02 (0 --- 2,00 OD)± 2% (2,00 --- 6,00 OD)

& Nbsp; 8. Скорость передачи данных до Разрешение: 0,0005%

& Nbsp; 9. Точность измерения: ± 1%(0%-50%)± 2%(50% --- 100%)

& Nbsp; 10. Светильник источник: в соответствии с сертификатом ANSI/ISO положительные мешки визуальные стандарты;

11. Источник питания: 4 * AAA Щелочная сухая батарея.

二,LS117 光密度检测仪操作

& Nbsp; 2,1 настройки инструмента:

В режиме выключения нажмите кнопку «левая клавиша» в течение длительного времени и введите режим настройки

Выберите функциональную таблицу (тестовый режим: быстрый/Низкий): короткий ключ PressForum

Короткое нажатие кнопки «M», переход к следующему интерфейсу

Выберите, нужно ли автоматически выключить (автоматическое выключение: да/нет): короткая клавиша под прямым углом

Параметры подтверждения: короткое нажатие кнопки «M»

Установка завершена, инструмент перезагружен.

Выберите быстрый, инструмент для быстрого измерения, время измерения 1S. Если оптическая плотность меньше OD5, рекомендуется быстрый режим.

Рекомендуется медленный режим, если оптическая плотность больше OD5.

Выберите ВКЛ, инструмент 5 минут без работы, автоматическое выключение.

При выборе выключения прибор должен быть выключен вручную, а не автоматически.

&; Nbsp; 2,2 "левый ключ"

1. В режиме выключения нажмите «левую клавишу» для выполнения операции загрузки.

Приемный зонд и светильник источник зонд должны быть согласованы и закрыты, и не испытательные образцы должны быть помещены в середине системы. Электропитание имеет процесс предварительного нагрева, конец предварительного нагрева, если прибор является нормальным, коэффициент пропускания показывает «100%», дисплей оптической плотности как «0».

2. В состоянии загрузки нажмите кнопку «слева» для выполнения операции отключения.

3). Когда прибор выровнен и нет тестового образца, данные пропускания не могут быть реплицированы, чтобы показать 100% (данные оптической плотности не равны нулю), короткое нажатие левой кнопки для регулировки операции.

&; Nbsp; 2,3 "M" кнопка

1) АБС-пластик режим

В режиме ABS нажмите кнопку «M» и сохраните данные измерений на ЖК-дисплее. Знак «HOLD» отображается в нижней части ЖК-дисплея.

В состоянии «hold» нажмите кнопку «M», выйдите из состояния «hold», введите состояние измерения, и знак «HOLD» исчезнет.

2) COM режим

В режиме COM сначала нажмите кнопку «M», блокировка данных OD1, введите измерение данных OD2, затем нажмите кнопку «M», все данные измерений заблокированы на ЖК-дисплее и автоматически получают com-данные (нижний левый угол относительной оптической плотности), ЖК-дисплей отображает флаг «HOLD».

В состоянии «HOLD» нажмите кнопку «M», выйдите из состояния «hold», введите состояние измерения, и знак «HOLD» исчезнет.

3) в горошек модель

В режиме DOT нажмите кнопку «M», блокировка данных OD1, введите измерение данных OD2, нажмите кнопку «M», блокировка данных OD2, введите измерение данных OD3, нажмите кнопку «M» снова, все данные измерений заблокированы на ЖК-дисплее, и точка данных (точка области) автоматически получается.

В состоянии «HOLD» нажмите кнопку «M», чтобы выйти из состояния «HOLD», введите состояние измерения, и флаг «HOLD» исчезнет.

2,4 Треугольники кнопка

Короткое нажатие кнопки «треугольник», переключение трех различных режимов измерения. Среди них режим COM и режим DOT в основном используются для процесса тестирования пленки. В разных режимах нижний левый угол ЖК-дисплея будет отображаться ABS / COM/DOT.

1. Режим ABS (режим измерения оптической плотности).

2. Режим COM (режим измерения относительной оптической плотности).

3. Точечный режим (Режимы измерения площади точки).

三,LS117 光密度检测器Флинн пленки

Измеряется оптическая плотность, относительная оптическая плотность и точка площади пленки, и соответствующие Режимы измерения выбираются соответственно.

3,1Измерения оптической плотности

1). Выберите Интерфейс режима ABS. Плотности светильник, светильник поставлять продукцию и восстановления в светильник, в тех случаях, когда интерес выходит за пределы играть как 0,00 т (светильник скорость передачи) Дисплей 1000,00%, начать просмотр.

2). Вытяните зонд приема, положите в образец теста, а затем затяните. Текущее значение OD-это значение оптической плотности измеряемой пленки.

3,2Относительного измерения оптической плотности

Пресс «Треугольник» ключ и выбрать, чтобы войти в COM (Относительная светильник плотности) интерфейс испытания. В отсутствие образцов датчик источника и принимающий зонд на светильник плотно прилегают, сделаны следующие измерения:

Шаг:

Символ «OD1» мерцает, указывая, что проводится измерение данных «OD1». Оптическая плотность стандартной пленки динамически отображается в "OD1" пленке. Когда значение стабильное, короткое нажатие «M» инструмент записывает значение оптической плотности стандартной пленки в «OD1» и входит во второй шаг.

Второй шаг:

Символ «OD2» мерцает, чтобы указать измерение данных «OD2». Когда измеренная пленка помещается в пленку, оптическая плотность пленки динамически отображается «OD2». Когда значение стабильное, нажмите «M» в ближайшее время, и прибор записывает оптическую плотность пленки, измеренную «OD2», и входит в Третий шаг.

Шаг 3: показать окончательные результаты испытаний

Данные остаются («HOLD»).

Оптическая плотность "OD1" Группа данных записи стандартная пленка

"OD2" Группа данных записывает оптическую плотность испытанной пленки

& Nbsp; «COM»-это разница между измеренной пленкой и стандартной пленкой (i.e. Относительная оптическая плотность).

3,3Точка Зона испытания

Нажмите клавишу «Треугольник», выберите, чтобы войти в тестовый интерфейс «Точка» (отношение площади точки). В отсутствие образца зонд-светильник и принимающий зонд плотно прилегают друг к другу, и сделаны следующие измерения:

Шаг:

Символ «OD1» мерцает, чтобы указать измерение данных «OD1». Поместите в пустую пленку «OD1» динамически отображает оптическую плотность пустой пленки. Когда значение стабильное, нажмите «M» в ближайшее время. Прибор записывает плотность пустой пленки в «OD1» и входит во второй шаг.

Второй шаг:

Символ «OD2» мерцает, указывая измерение данных «OD2». Когда полевая пленка вставляется, «OD2» динамически отображает оптическую плотность полевой пленки. Когда значение стабильное, нажмите «M» в ближайшее время, и прибор записывает оптическую плотность полевой пленки в «OD2» и входит в Третий шаг.

Шаг 3:

Символ «OD3» мерцает, указывая измерение данных «OD3». Поместите измеренную пленку в испытательный бак и «OD3» динамически отображает оптическую плотность пленки Под испытанием. Когда значение стабильное, нажмите «M» в ближайшее время, и прибор записывает оптическую плотность пленки Под тестом в «OD3». Введите Четвертый шаг.

Шаг 4: отображение окончательных результатов тестирования

Состояние обслуживания данных ("HOLD").

"OD1" Группа записи данных оптическая плотность пустой пленки

OD2 группа записи данных поле фильм оптической плотности

"OD3" запись данных, измеренная плотность пленки.

"Точка"-это точка области испытанной пленки.

ЧетыреLS117 Управление плотность DectorСветильник для испытания плотности других материалов

       МераXСветильник, алюминиевое покрытие и другие материалы, нужно только проверить плотность материала, светильник является следующим методом измерения:

Короткие Пресс"Треугольники".Клавиша, выберите для входаАБС-пластик(Оптическая плотность) тестовый интерфейс.В отсутствие образцов, светильник и датчик приема плотно прилегают, когда интерфейсODОтображаться как0,00,T(Коэффициент пропускания) показан как100.00%И начал измерять.

Вытяните зонд приема, поместите образец теста перед закрытием, токODЗначение оптической плотности тестируемого образца.

ПятьLS 117 светильник с плотностьюИзмерение коэффициента пропускания туманных материалов

Для различных opalescent, туманных, поверхностных материалов, таких как узор или наземное стекло, потолочный абажур и т. д., в соответствии с размером образца теста, существует два метода тестирования:

5,1Образцы испытаний, которые могут быть помещены в испытательный бак

Короткие ПрессТреугольникиКлюч, выберите введитеАБС-пластик(Оптическая плотность) тестовый интерфейс.В отсутствие образцов, светильник и датчик приема плотно прилегают, когда интерфейсT(Коэффициент пропускания) отображается как100.00%И начал измерять.

Вытяните приемный зонд, поместите его в Тестовый образец, а затем затяните.TЗначение-это значение коэффициента пропускания измеряемого образца.

5,2Образцы, которые не могут быть помещены в тестовый слот

Когда образец нельзя поместить в тестовый слот, такой как большой абажур, В светильник источник зонд и получения зонд должны быть удалены из неподвижной рамы и светильник скорость передачи измеряется с помощью ручного рукава. Тест процесс выглядит следующим образом:

L Два рукава выровнены и затянуты для запуска машины. После предварительного нагрева прибор входит.АБС-пластикТесты интерфейсом.TОтображаться как100.00%.

L Два раздельных зонда, зажмите тест, токTЗначение-это значение коэффициента пропускания испытанного материала. (Два тестовых зонда должны быть выровнены, и выпуклая поверхность испытанного объекта находится перед приемным зондом.)

ШестьLS117 Управление плотность DectorХарактеристика

1.Диффузный светильник предназначен для соответствия требованиям испытаний туманных материалов.

2.Оснащен фиксированным сиденьем и кронштейном, в то же время имеет различные методы измерения;

3.В то же время была измерена оптическая плотность, относительная оптическая плотность, коэффициент площади точки и коэффициент пропускания.

4.Оптическая плотность и тест на коэффициент пропускания на светильник, стекло рисунка, противотуманное стекло, чехол на потолочный светильник, материал покрытия и тому подобное;

5.Нанесите наПроизводство, проверка качества, проверкаВо многих случаях.

Семь,LS117 светильник прибор для обнаружения плотности меры предосторожности

1.Когда нет теста, данные дисплея не могут быть возвращены100%Короткое нажатие""Ключи для калибровки.

2. При наличии «слишком сильного» подсказки «окружающий светильник» следует избегать того, чтобы внешний светильник непосредственно получил диафрагму зонда.

  Несмотря на то, что инструмент принимает окружающей среды светильник технология компенсации, рекомендуется использовать инструмент в слабый светильник окружающей среды.

3.Избегайте контакта с коррозионными предметами и Избегайте высоких температур и влажности.

4Если вы не используете аккумулятор в течение длительного времени (например, несколько месяцев), пожалуйста, выньте его.

5. Замените батарею, когда символ батареи отображается как пустой и мигающий;

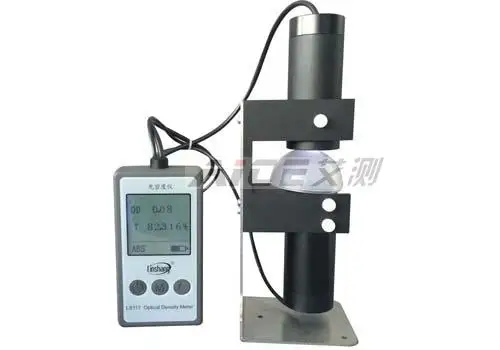

LS117 светильник для проверки плотности

LS117 оптический датчик плотности небольшойАбажур тест

LS117 оптический датчик плотностиБольшой абажур тест

LS117 оптической плотности detectoПленка для измерения

Схема структуры LS117 оптический датчик плотности

LS117 светильник датчик плотностиРежимы измерений

LS117 оптический датчик плотностиБотинки калибровки

------

------

------
