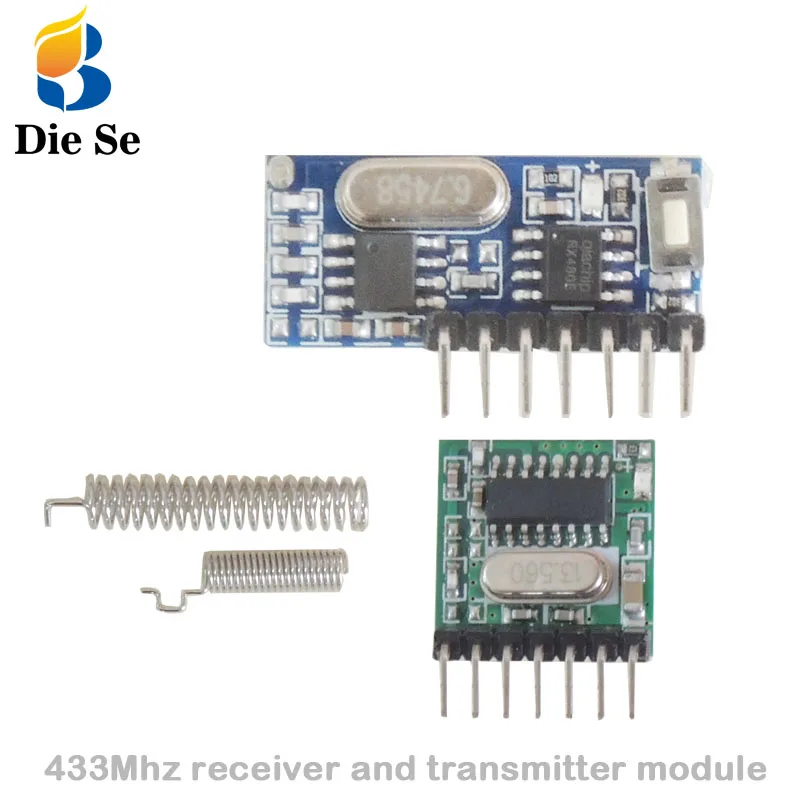

433 МГц Беспроводной приемник и передатчик пульта дистанционного Управление

---



433 МГц беспроводной приемник и передатчик пульт дистанционного управления обучающий код 1527 декодирующий модуль 4-канальный выход с кнопкой обучения Область применения продукта
Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.
Посылка включает в себя Как показано на опции.

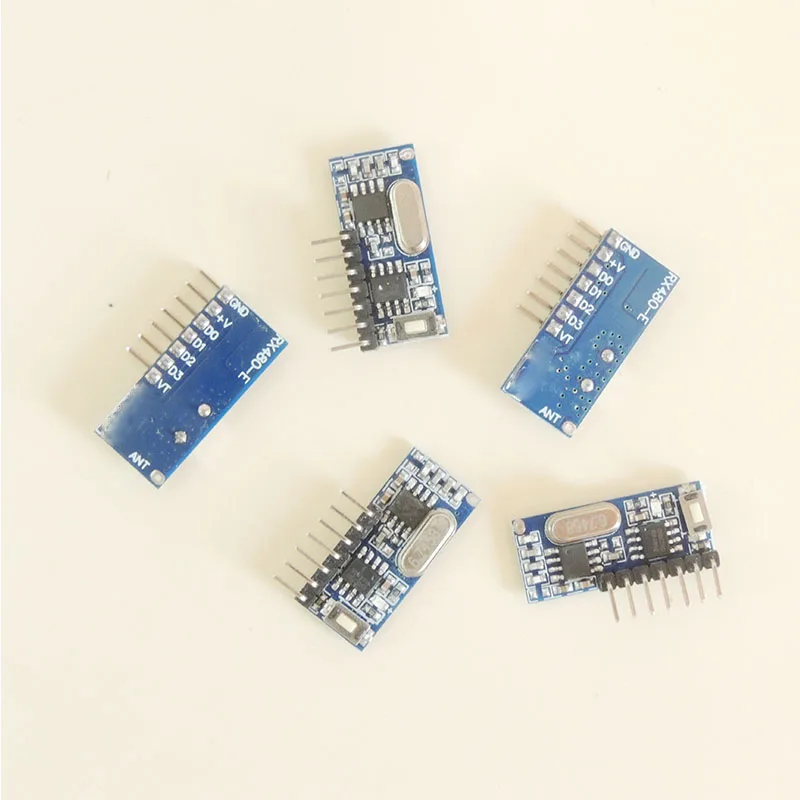

Технические данные     Модуль приемника (RX480E)

• Рабочее напряжение: 3,3 ~ 5 в постоянного тока
• Ток покоя: менее 5 мА
• Выходной ток: 10 мА
• Каналы: 4 канала
• Частота RF: 433 МГц
• Частотный диапазон: + 0,2 МГц,-0,2 МГц
• Рабочая температура: -25 ~ + 75 градусов
• Чувствительность приема:-108дб
• Количество пульта дистанционного управления: 25 шт.
• Поддержка кодирования: код EV1527
• Режим работы RF: ASK superгетеродинный беспроводной прием

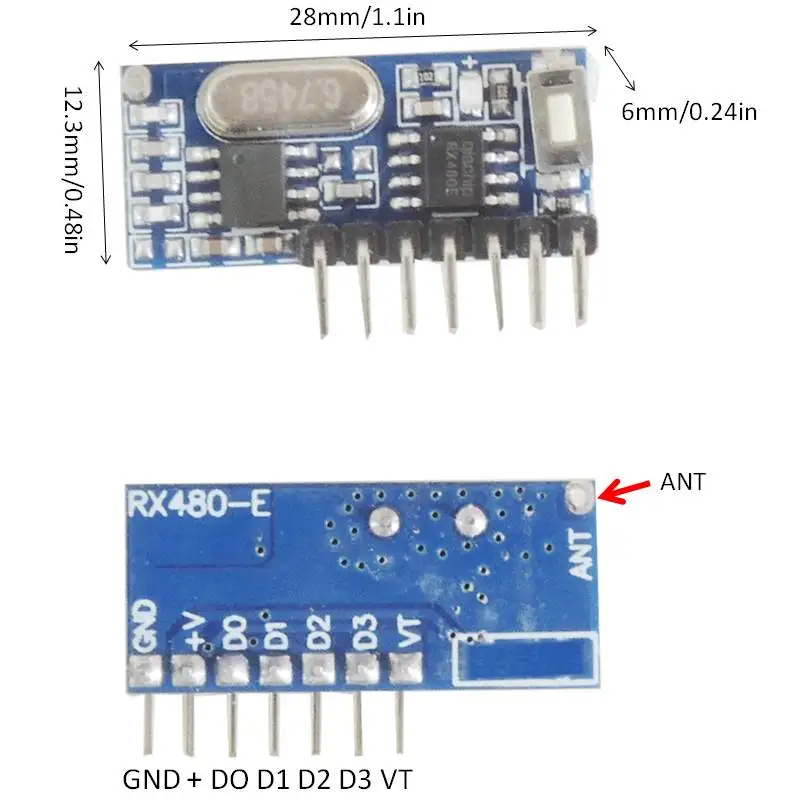

• Размер: 28*12,3*6 (мм)
• Диапазон приема: выше 15 метров (открытое пространство)
• Удаленный режим работы: Мгновенный режим/режим переключения/режим блокировки


Инструкция по контактам GND: наземный или отрицательный полюс + V : DC3.3 ~ 5V вход D0: вывод данных D1: вывод данных D2: выход данных D3: вывод данных VT: выход (когда какой-либо штырь D0-D3 Выводит сигнал уровня, VT выводится синхронно; VT обычно используется в качестве выходного индикатора.)

Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками. Пример применения

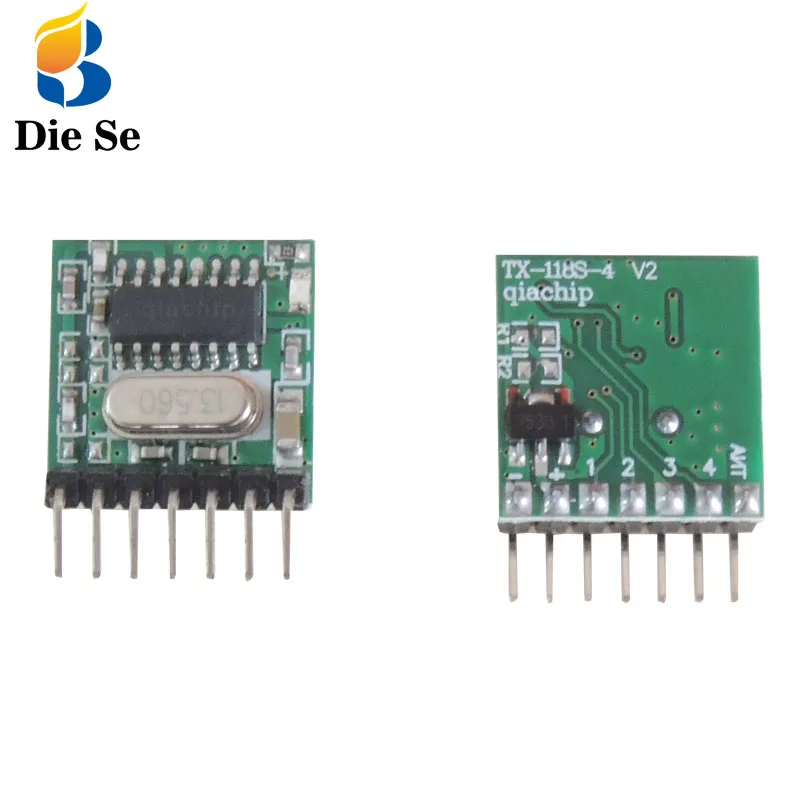

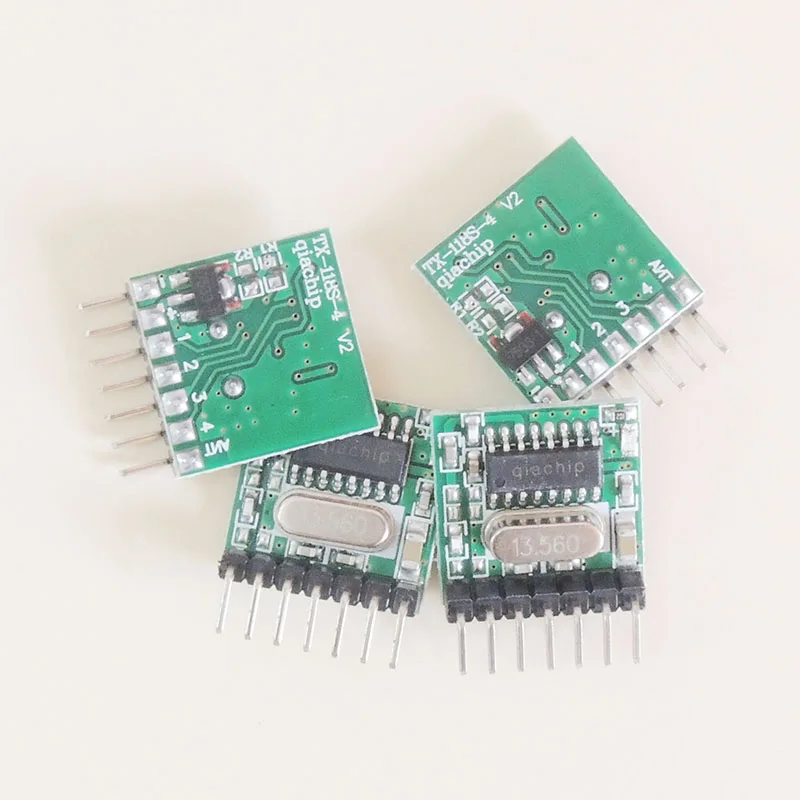

Модуль передатчика (TX118SA-4 )

• Рабочее напряжение: 3 В постоянного тока-24 В
• Каналы:4 канала
• Ток выбросов:10 мА
• Уровень огня:Максимум: 10 КБ/с
• Отклонение передачи:+/- 7. 5 кГц/узкополосная эмиссия
• Передающая Мощность:11dbm
• Частота RF:433 МГц
• Рабочая температура:-25 ~ + 75 градусов
• Размер:18*18*6 (мм)
• Поддержка кодирования:Код EV1527
• Модуляция:Спросить

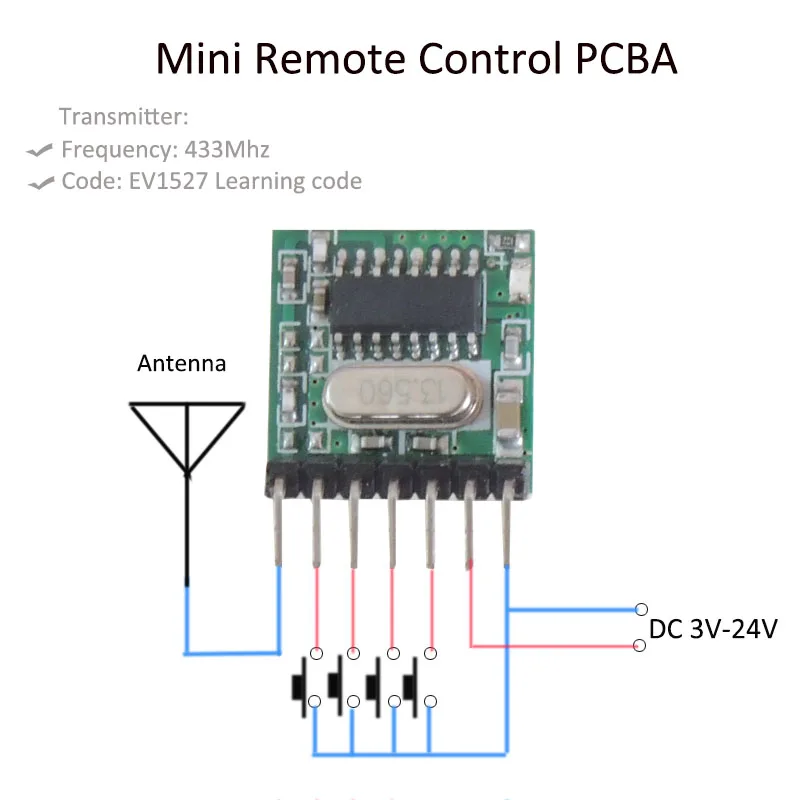

Инструкция по контактам -: Отрицательный источник питания +: Положительный источник питания, постоянный ток 3-24 В K1: 1 короткий и отрицательный Запуск передачи данных, аналогичный кнопке A на пульте дистанционного управления. K2: 2 коротко-отрицательный старт передачи данных, аналогичный кнопке B на пульте дистанционного управления. K3: 3 коротко-отрицательный старт передачи данных, аналогичный кнопке C на пульте дистанционного управления. K4: 4 коротко-отрицательный Запуск передачи данных, аналогичный кнопке D на пульте дистанционного управления. ANT: передающая антенна
Пример применения

Режим работы
Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 3 режимах.

Мгновенный режим:

1. Нажмите и удерживайте одну кнопку, реле «1» включится;

2. Отпустите кнопку, это реле «1» выключится.

Режим переключения:

1. Нажмите кнопку «A», реле «1» включится;

2. Нажмите кнопку «A» снова, это реле «1» выключится.

Режим блокировки:

1. Нажмите кнопку «A», реле «1» включится;

2. Нажмите кнопку «B», реле «2» включится, в то же время реле «1» выключится.

Сброс

1. Удалите имеющиеся данные о режимах работы

8 раз нажмите кнопку обучения (на приемнике). Существующие данные будут удалены успешно.

2. Настройка

Настройка (мгновенный)

1. Нажмите кнопку обучения (на приемнике) один раз. Подождите 3 секунды;

2. Нажмите кнопку «A» на пульте дистанционного управления. Подождите 3 секунды. Преуспевает.

Настройка (тумблер)

1. Дважды нажмите кнопку обучения (на приемнике). Подождите 3 секунды;

2. Нажмите одну кнопку «A» на пульте дистанционного управления. Подождите 3 секунды. Преуспевает.

Установка (с фиксацией)

1. Нажмите кнопку обучения (на приемнике) тройной. Подождите 3 секунды;

2. Нажмите кнопку «A» на пульте дистанционного управления. Подождите 3 секунды. Преуспевает.



На странице сведений об изделиях доступно демонстрационное видео.     * Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
