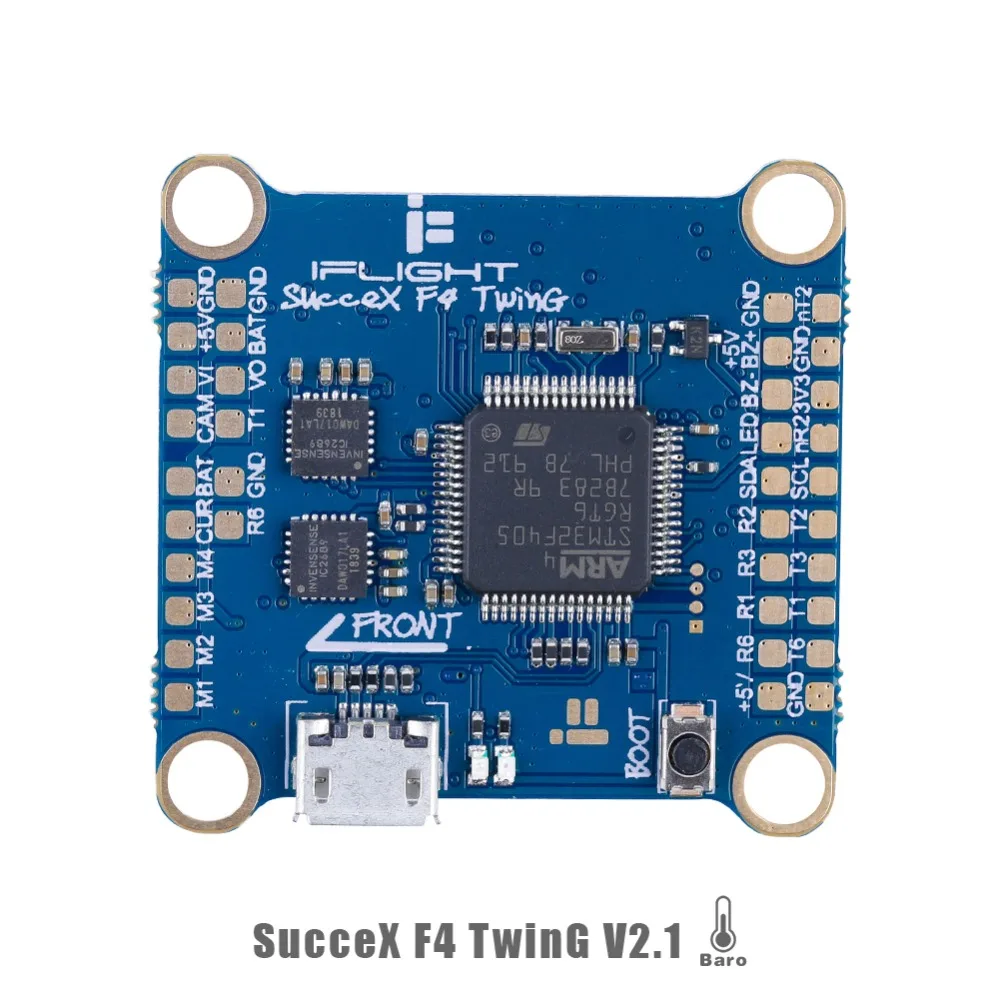

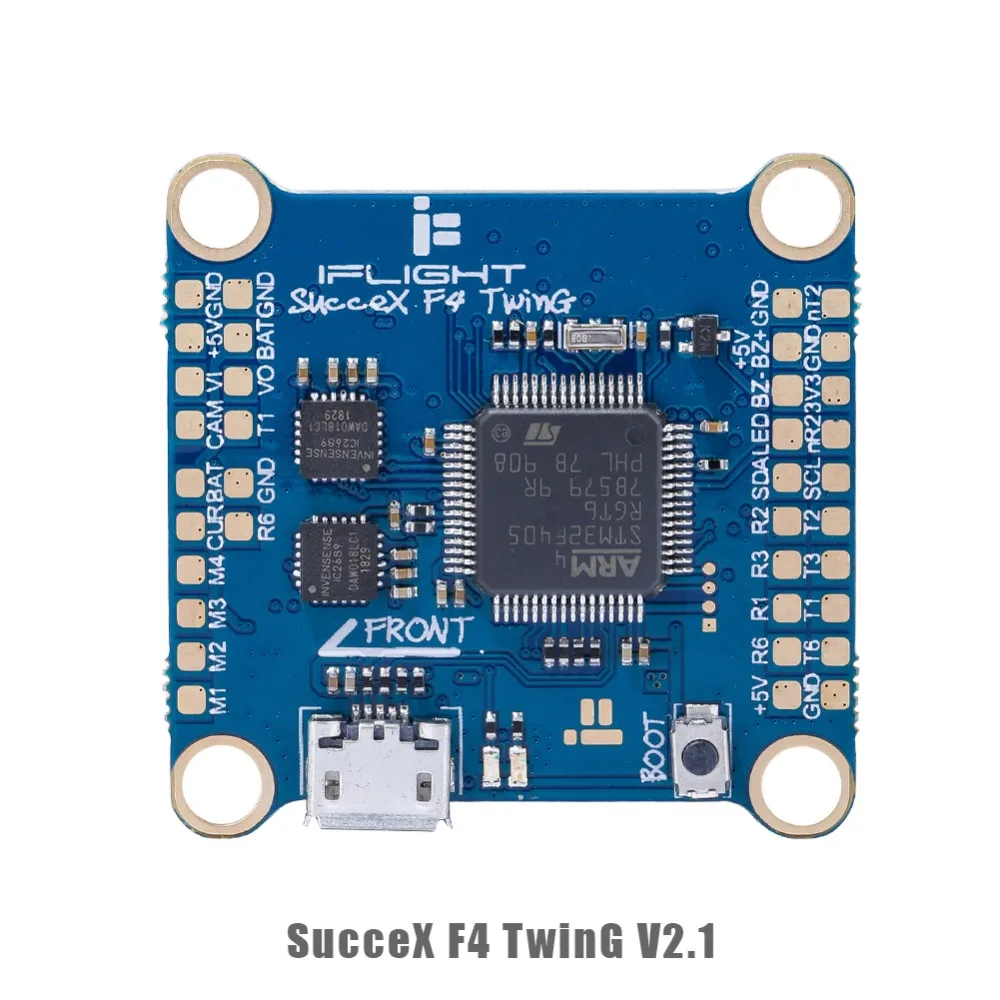

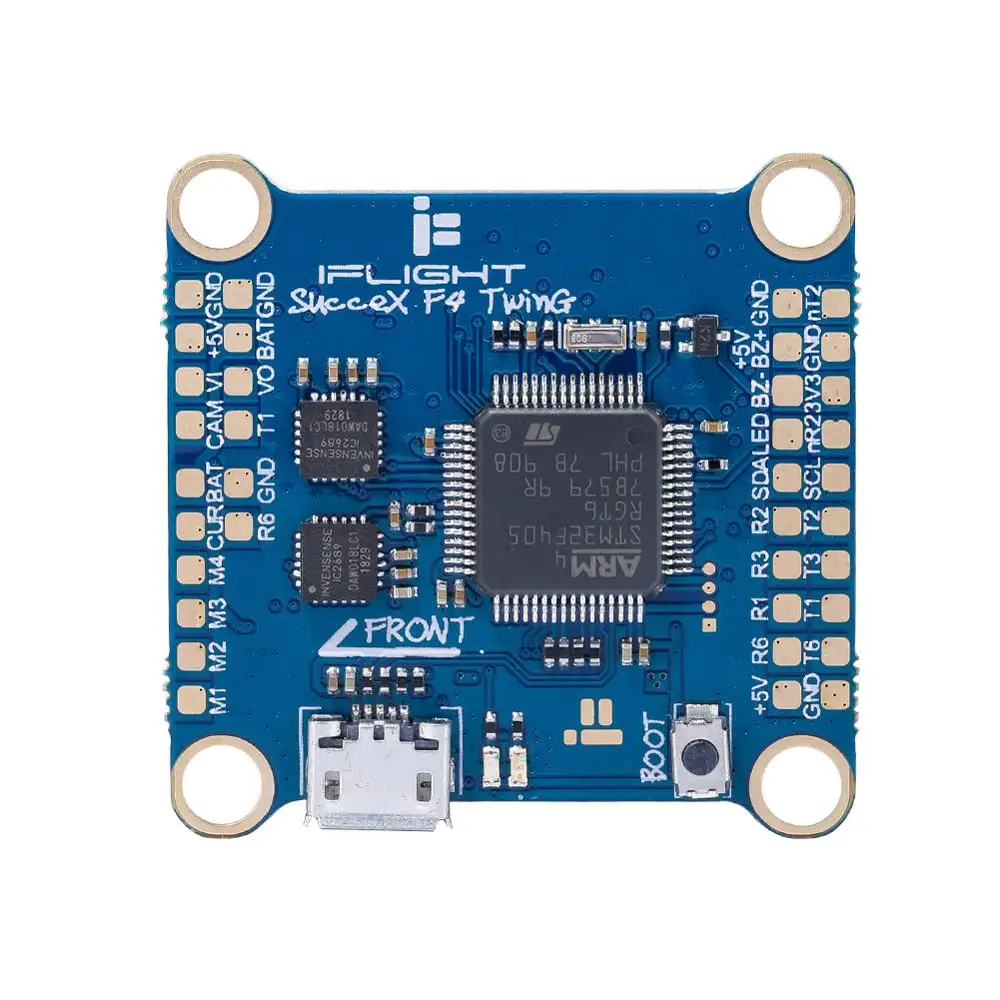

Контроллер полета iFlight 36*36 мм sucex F4 TwinG V2.1 2 6s STM32F405R6T6 с барометром для гоночных

Контроллер полета iFlight 36*36 мм sucex F4 TwinG V2.1 2 6s STM32F405R6T6 с барометром для гоночных

Описание товара

• Sucex F4 V2.1 TwinG/GYRO FUSION-это Контроллер полета следующего поколения, который вам нужен для вашей следующей сборки. Этот FC готов ко всему с 5 uarts, 8 выходами двигателя, 32 Mb blackbox и мощным процессором F4 для запуска всего.

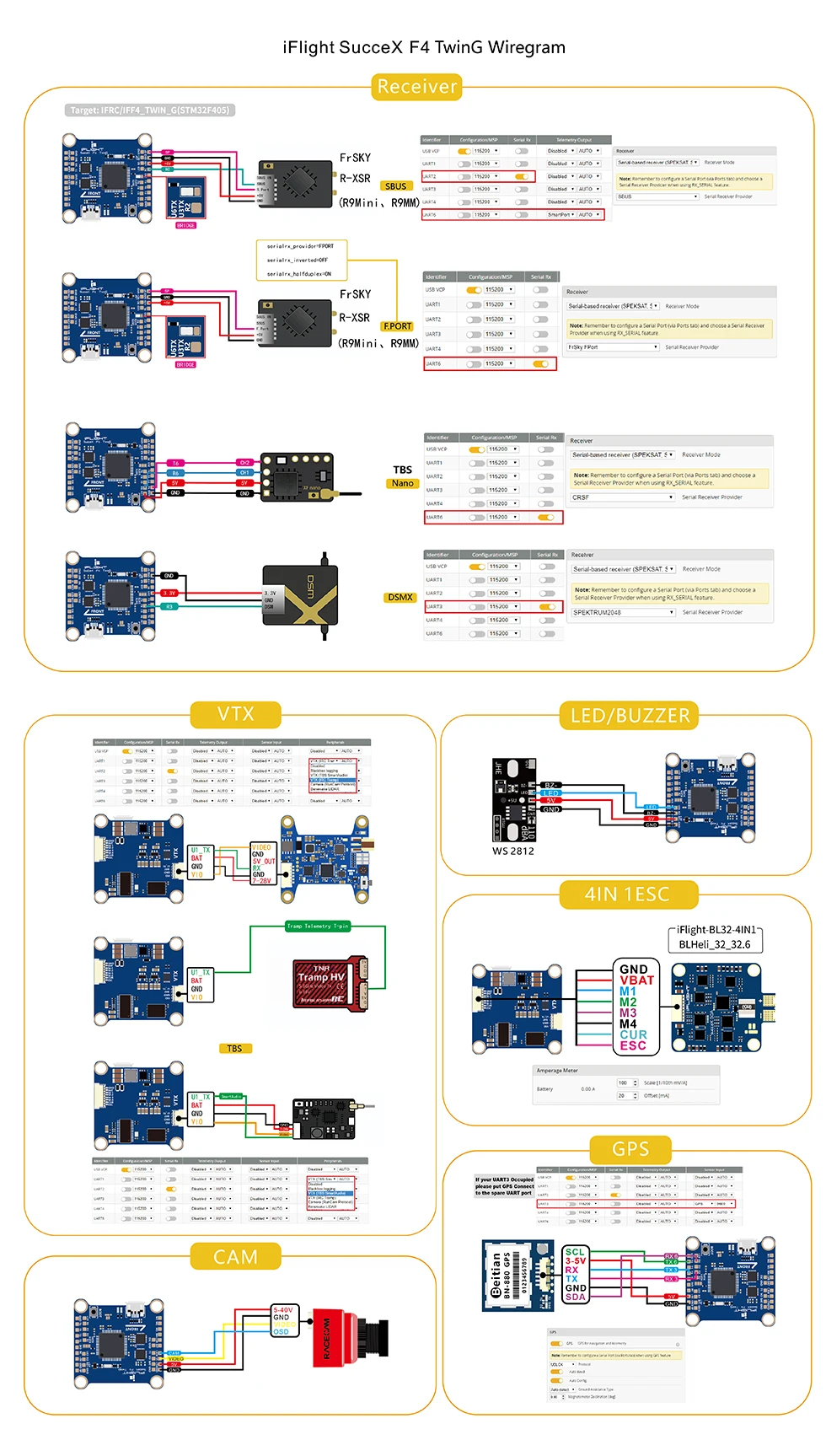

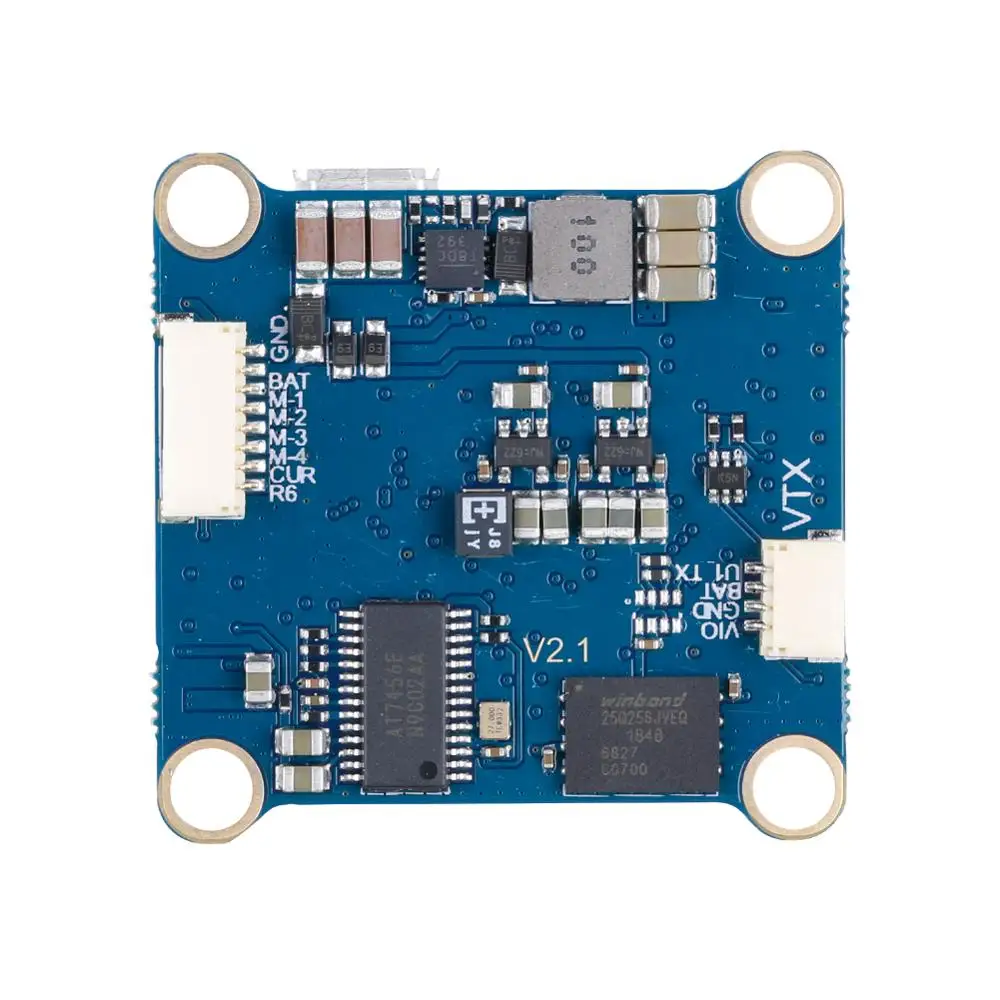

• Благодаря чистому интуитивно понятному макету, TwinG sucex F4 V2.1 делает установку ветерком с 4-контактным разъемом для вашего VTX и 8-контактным разъемом, что позволяет легко подключать и воспроизводить соединение с 4in1 ESC.
• Но настоящая магия этого полетного контроллера заключается в его двойной конфигурации гироскопа.
• TwinG использует два одинаковых gyros, ориентированные бок о бок с одним смещением на 90 градусов от другого. Betaflight использует GYRO FUSION для смешивания и усреднения информации от обоих gyros, чтобы отправить гораздо более чистый сигнал на PID loop контроллер! Меньше шума и меньше колебаний по полосе дроссельной заслонки без каких-либо задержек! Фильтры программного обеспечения Betaflight также могут быть снижены в большинстве случаев, что значительно уменьшает задержку.
• С большим количеством мощности обработки и uarts, это идеальный Контроллер полета для долгосрочного GPS сборки. И конфигурация TwinG делает его идеальным Fc для таких строений, как macro quads, кинематографические буровые установки для съемок и гонщики x-класса, которые немного сложнее настроиться.

Настройка гироскопа TwinG

• По умолчанию для цели Betaflight используется 'gyro _ to_use = both'/Gyro fusion!
• Для проверки текущей настройки Используйте CLI и введите «получить гироскоп», чтобы найти отвечающую запись.
• Измените настройки с помощью «Set gyro_to_use =» и введите «сохранить».
• Чтобы получить наиболее надежную производительность или столкнуться с шумом, колебаниями и изогнутыми реквизитами: Используйте настройки по умолчанию «Оба».
• Для использования с одним гироскопом Используйте параметры отладки, чтобы найти и настроить чище гироскопа, но потеряйте динамическое слияние и усреднение.
• BF предлагает следующие два варианта отладки гироскопа: dual_gyro_raw, dual_gyro, dual_gyro_diff, dual_gyro_combined.
• BlackboxLog explorer: dual_gyro_raw Debugging = [0] Roll Gyro1, [1] Pitch Gyro1, [2] Roll Gyro2, [3] Pitch Gyro2.
• Отображаемый график покажет гироскопическое чтение (без фильтров), оба гироса можно сравнить.

Спецификации FC

• MCU: STM32F405R6T6
• IMU: Twins IC2689, Twins Gyros built-in (SPI)
• OSD: AT7456E
• Черный ящик: устройство регистрации Blackbox
• 5X Uarts (1 2 3 4 5) со встроенной версией
• 8X Dshot/Proshot/Oneshot выход
• 8X индивидуальные ESC мощность/Сигнальные колодки
• 1X группа Gnd/Vbat/M1/M2/M3/M4/Cur/TX
• Протокол Smart audio & Tramp VTX: Да (IRC Tramp)
• WS2812 Светодиодная лента: Да
• Бипер: Да

Технические характеристики PDB

• Вход: 2-6 S (5-36 V)
• BEC: 5В/3А cont

Прошивка FC

• Betaflight
• Цель: STM32F405
• FC: IFRC/IFF4_TWIN_G (STM32F405)

Физический

• Крепление: 30,5*30,5 мм, & phi; 4 мм с люверсами & phi; 3 мм

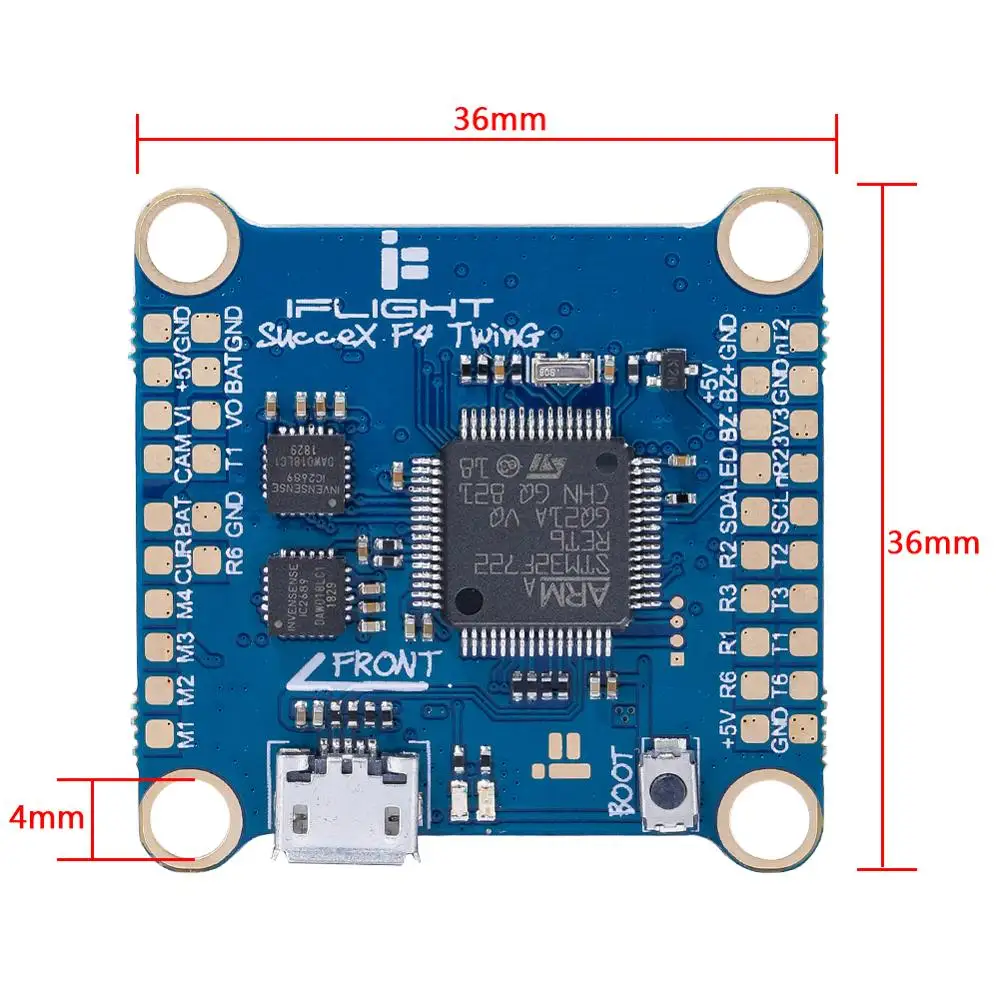

• Размеры: 36*36 мм

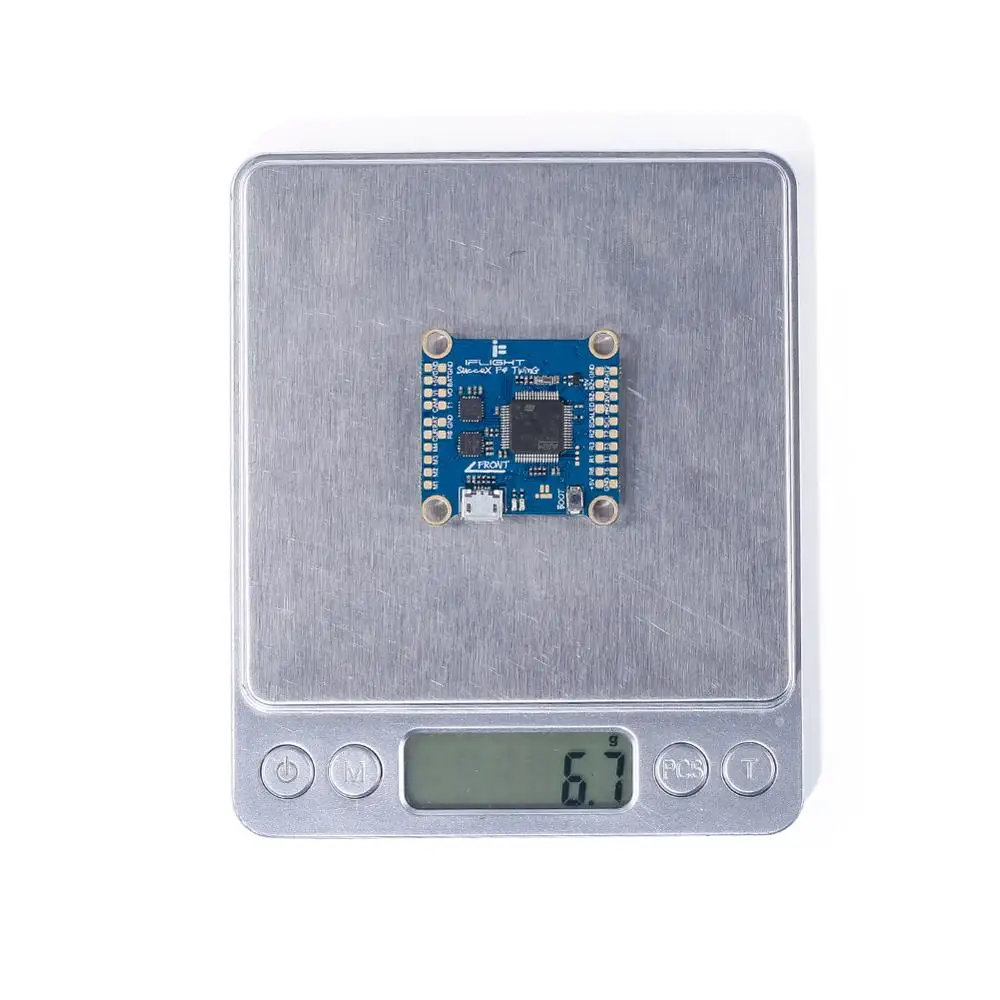

• Вес: 6,3 г

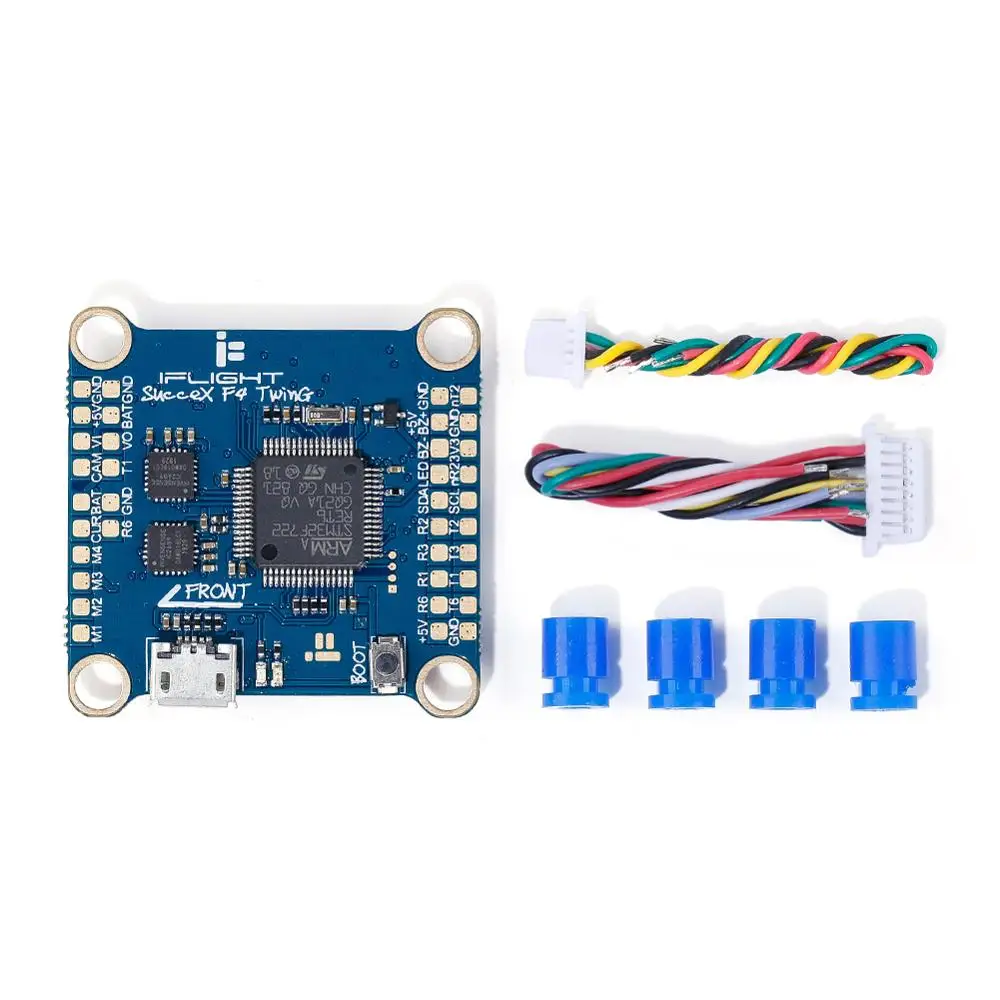

В комплект входит:

• 1x FC F405
• 4x силиконовые прокладки M4-M3
• 1x8 pin
