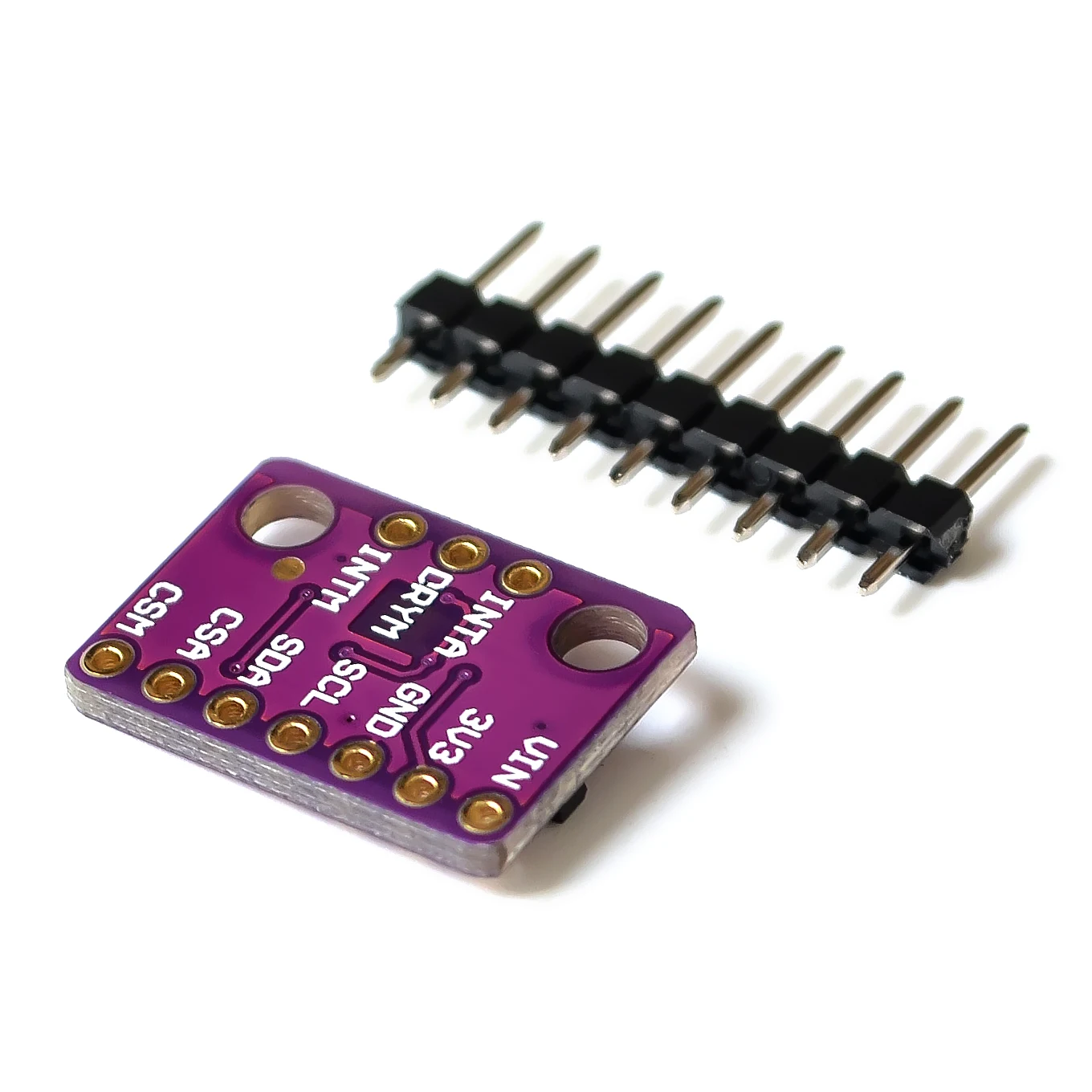

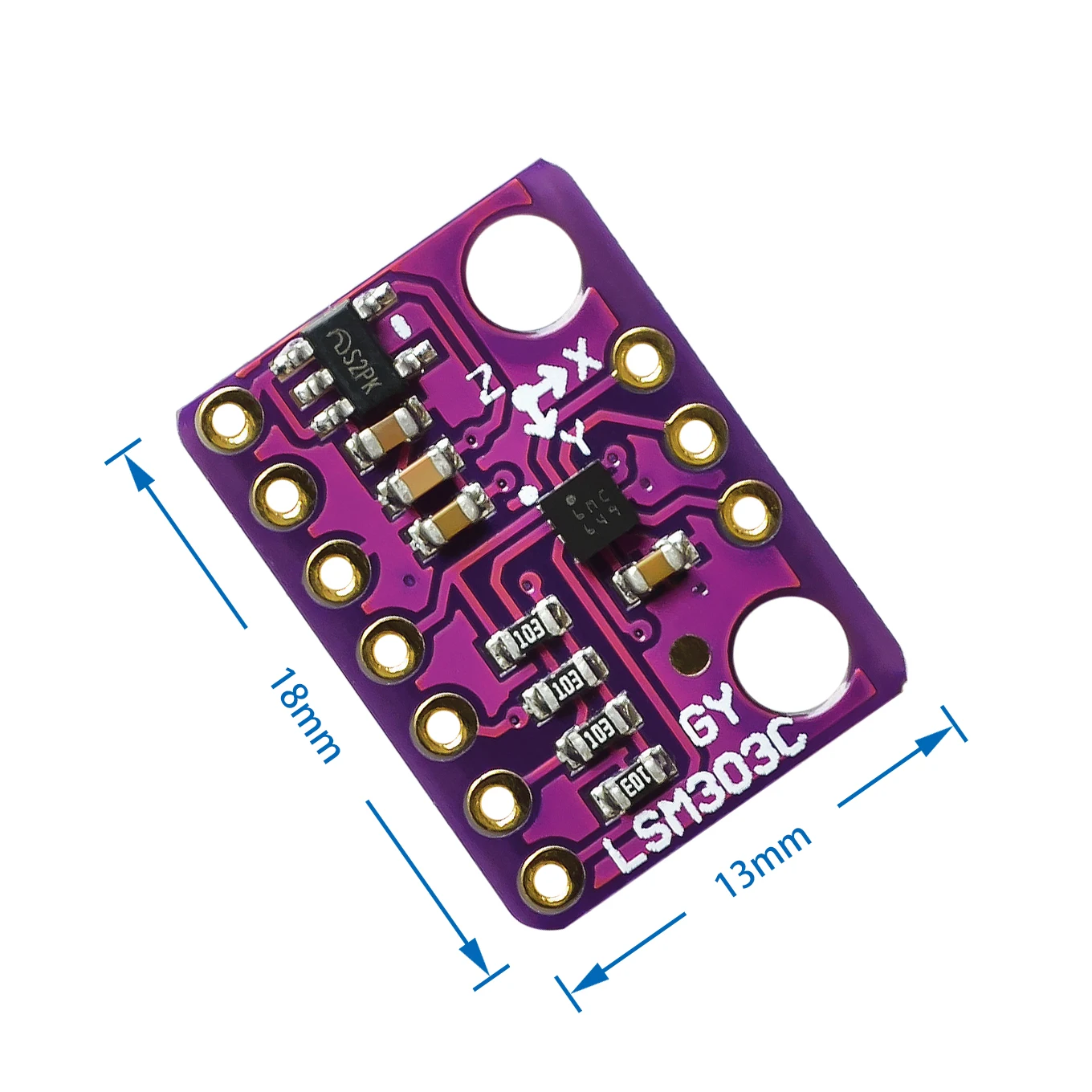

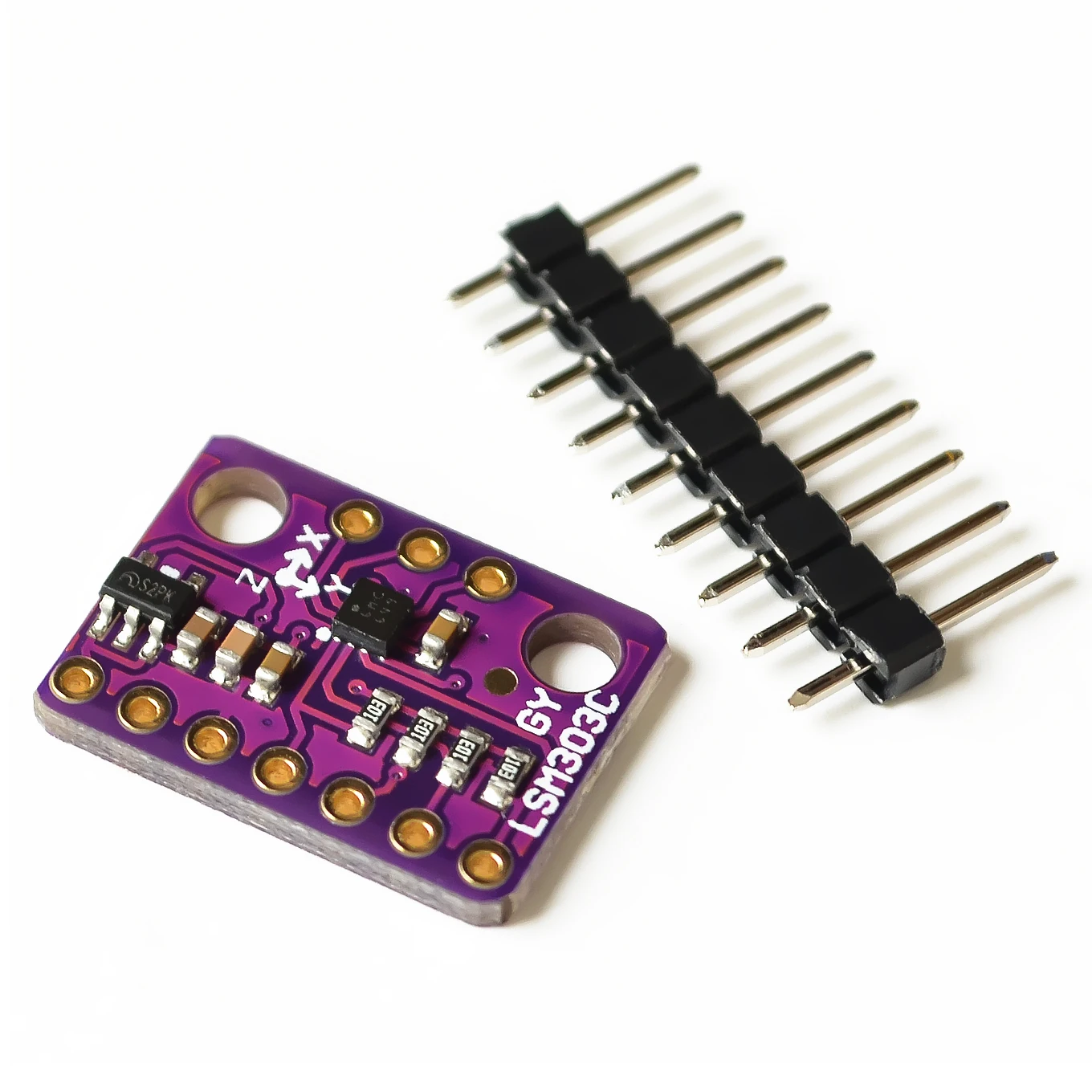

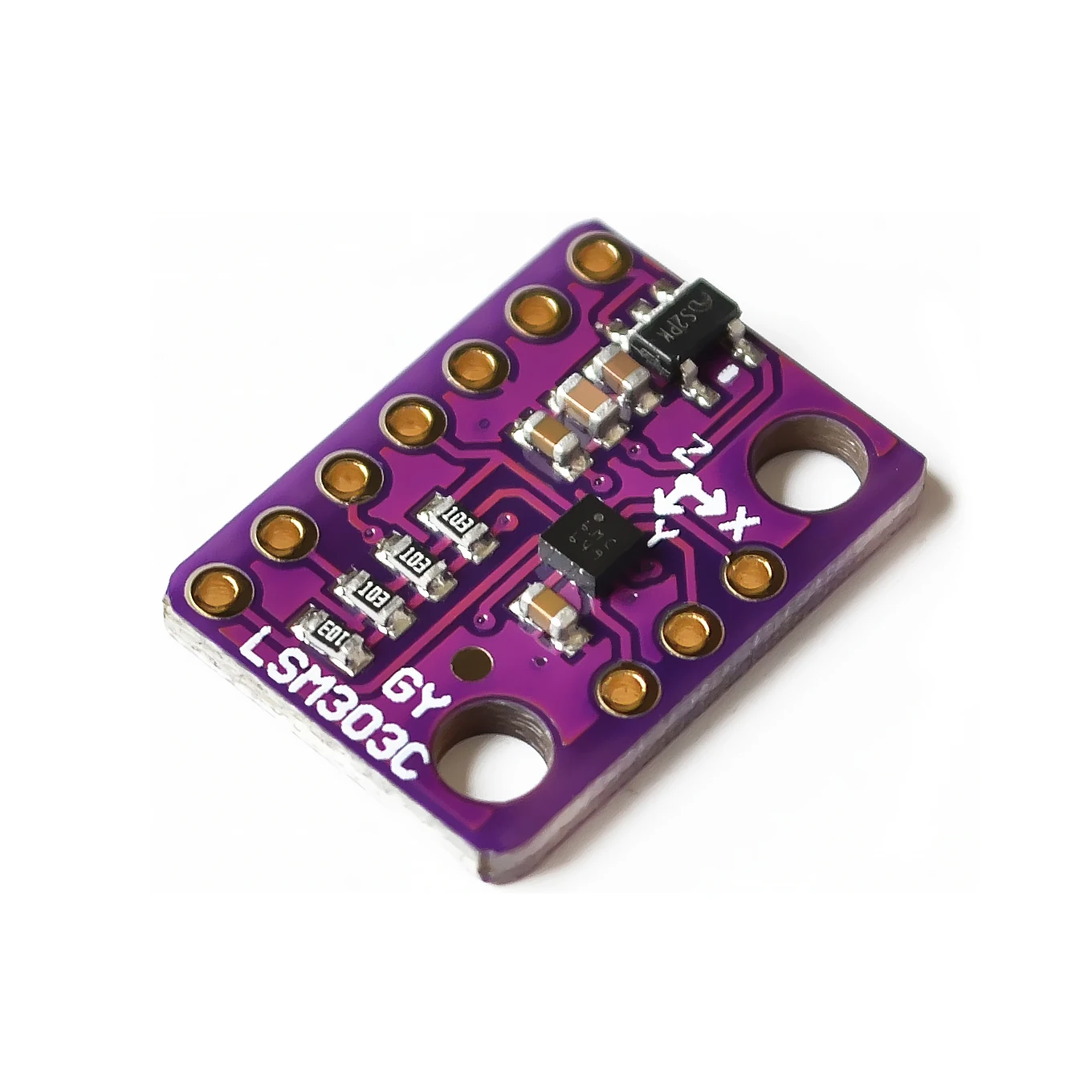

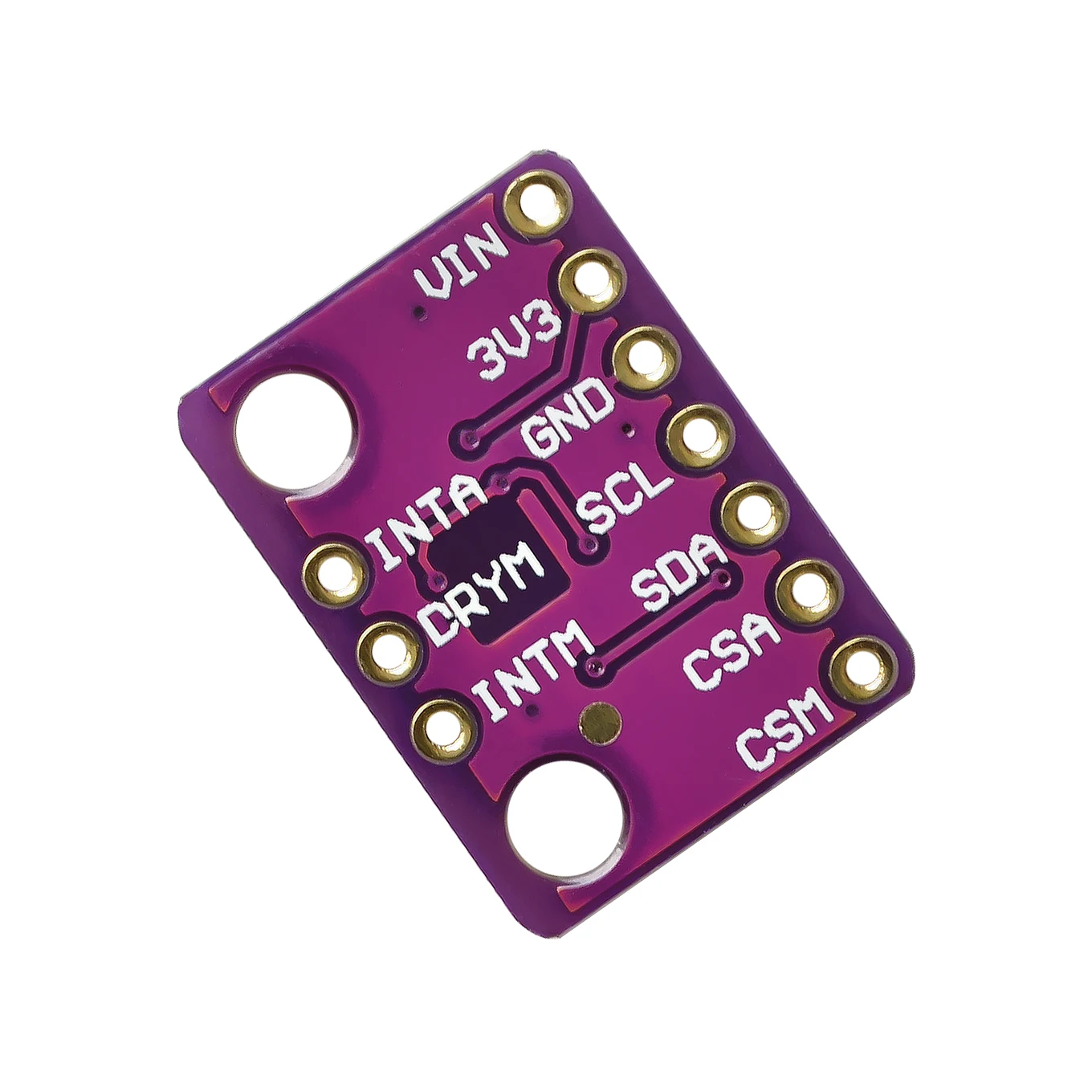

LIS3MDL 3-осевой трехосевой LSM303C 6DOF магнитометр акселерометр магнитный датчик Diy

LSM303C внутреннее поле = LIS3MDLМодуль LSM303C (3-осевое магнитное поле + 3-осевой модуль акселерометра)  Описание: LSM303C является 6 степенями свободы (6DOF) инерционным измерительным устройством (IMU) в одной упаковке, специально разработанной в качестве устройства электронной коммерции. Благодаря корпусу IC, 3-осевому акселерометру и 3-осевому магнитометру в сочетании с его низкой стоимостью, LSM303C идеально подходит для нас, чтобы создать эту небольшую секционную доску только для вас! Каждый прорыв LSM303C был разработан, чтобы быть супер-гибким и может быть настроен специально для многих приложений. Пробой LSM303C может быть настроен для создания сигнала прерывания для свободного падения, обнаружения движения и обнаружения магнитного поля! Диапазон каждого датчика LSM303C настраивается: Шкала акселерометра может быть установлена на ± 2g, ± 4g, ± 6g или ± 8g, В то время как магнитометр имеет полноразмерный диапазон ± 16 Гаусс и поддерживает связь I2C и SPI. Каждый штифт был сломан на LSM303C, с 10 покрытием через отверстия соединений с питанием и функционалом I2C и SPI, выходами прерывания, акселерометром и магнитометром. Пожалуйста, имейте в виду, что LSM303C является устройством 2,5 В, Поэтому подача напряжения более ~ 4,8 В может навсегда повредить IC. До тех пор, пока ваш для Arduino имеет выход питания 3,3 В, вам не нужно дополнительное смещение уровня.  Особенности: Размер: 18*13*2 мм (Д * Ш * В)3 канала магнитного поля и 3 канала ускорения± 16 Гаусс магнитные полноразмерные± 2/± 4/± 8g выбор ускорения полноразмерная шкала16-битный выход данныхПоследовательные интерфейсы SPI/I2CАналоговое напряжение питания 1,9 В до 3,6 ВРежим отключения питания/режим низкой мощностиПрограммируемые генераторы прерывания для freefall, обнаружения движения и обнаружения магнитного поляВстроенный температурный датчикВстроенный FIFO  В комплект входит: 1 X 6DOF Breakout LIS3MDL 3-осевой модуль магнитного датчика
