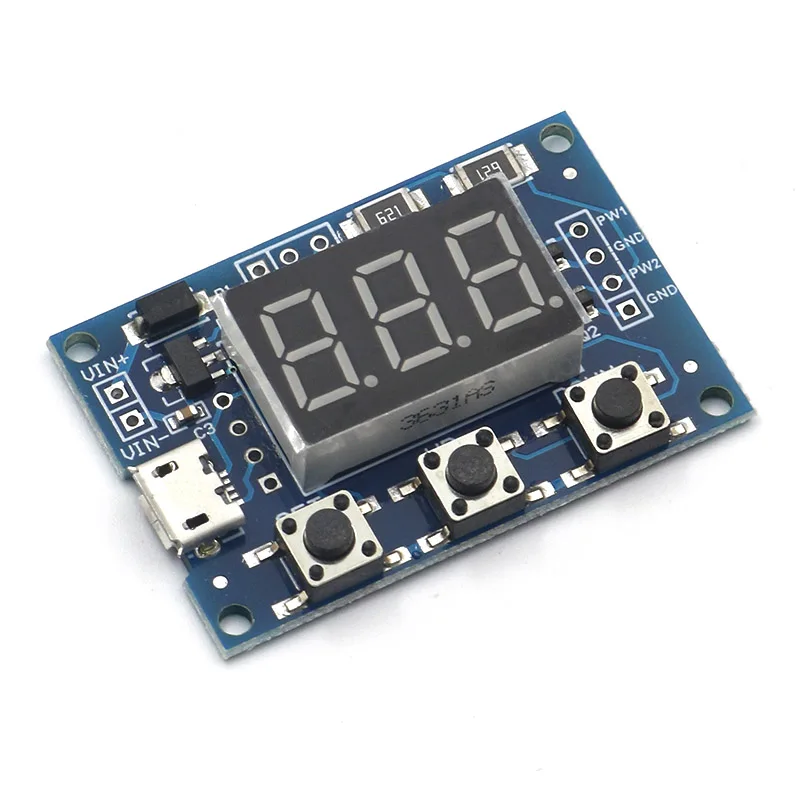

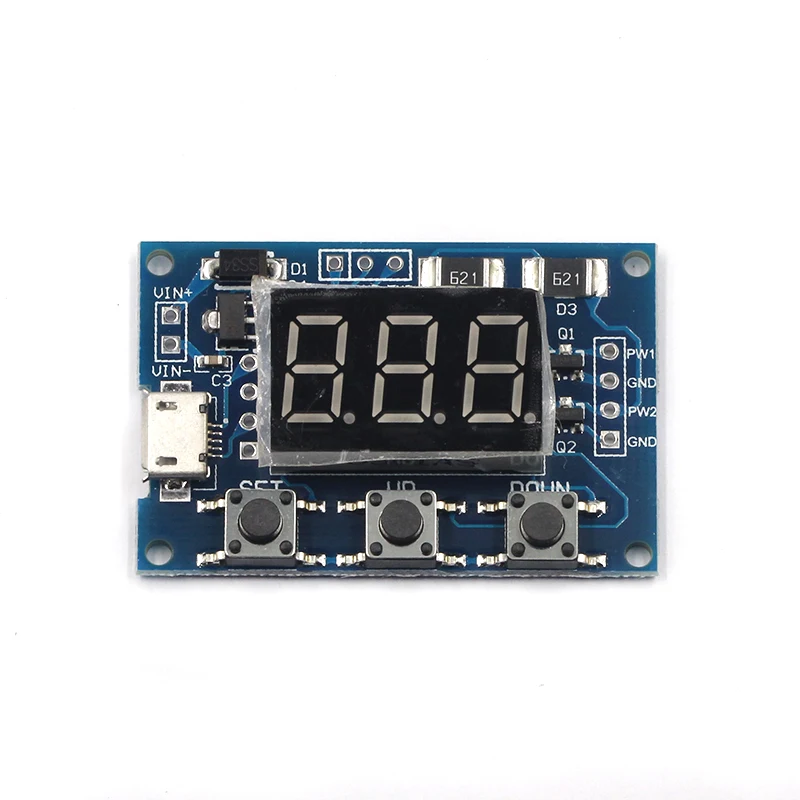

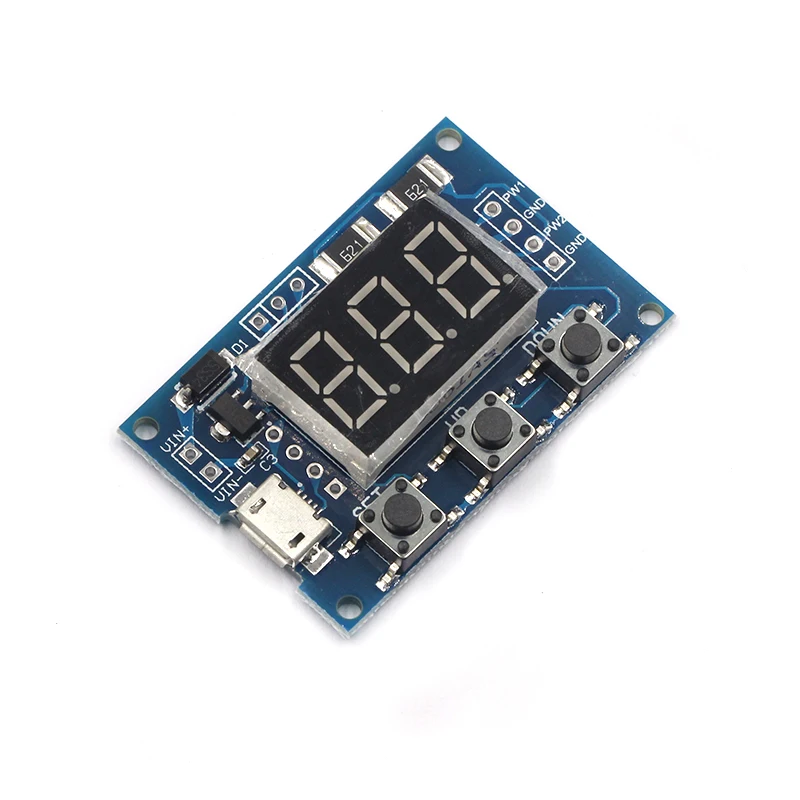

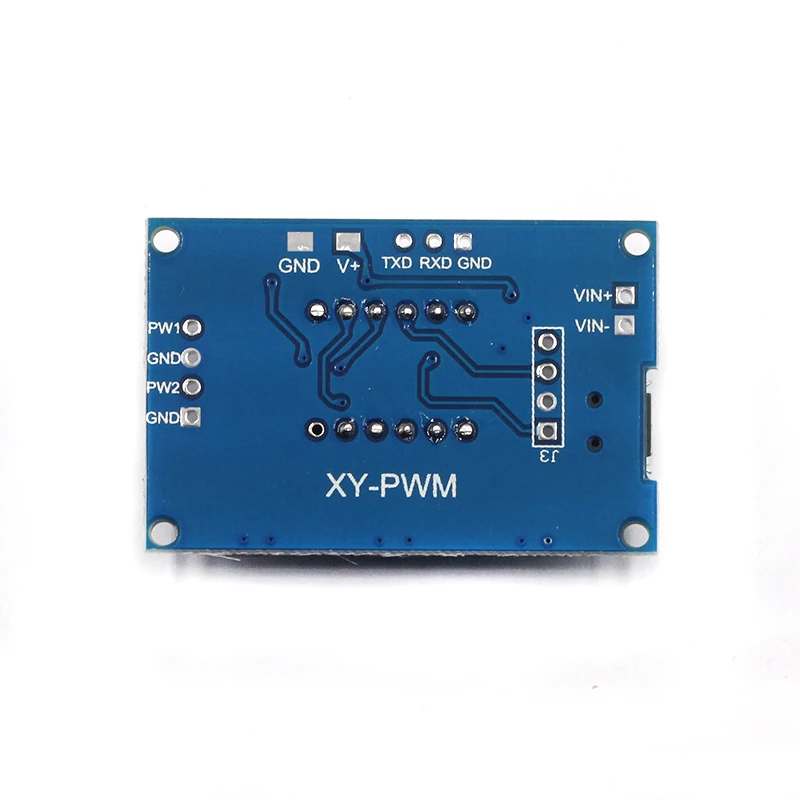

Постоянный ток 5 30V микро USB 5V Мощность независимый генератор PWM 2 канала

---



Основные характеристики модуля:   1. Два независимых выхода ШИМ, вы можете установить частоту, рабочий цикл;   2. Широкий диапазон частот, высокая точность;   3. Серийное общение может быть   Размеры: 41*28 мм Толщина: 1,6 мм   Во-первых, описание модуля   Два независимых выхода ШИМ, вы можете установить частоту, рабочий цикл;   Частота делится на три диапазона:   1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц;   2. X.X (Десятичная точка в десятке): наименьшая единица составляет 0,1 кГц; Диапазон значений 0,1 кГц ~ 99,9 кГц   3. X.X.X. (Три десятичных знака): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц   Частотный дисплей: 100 показывает PWM выход 100 Гц импульса;   54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;   1.2.4. Показывает, что Выход PWM имеет Пульс 124 кГц   Диапазон рабочего цикла: 0 ~ 100;   Три частотных диапазона делят рабочий цикл, все заданные параметры, экономят питание.   Во-вторых, настройки параметров   Модуль имеет три кнопки: Настройка, вверх, вниз;   1. D1: рабочий цикл PWM2; FR2: частота PWM2; dU2: рабочий цикл PWM2), будет соответствующий параметр перед переключением, нажав клавишу [Set], переключаются четыре значения параметров (FR1: частота PWM1; Мигающие подсказки.   2. Нажмите кнопки вверх, вниз, чтобы изменить значение текущего параметра (нажмите долго, чтобы быстро или быстро вниз).   3. Два PWM каждый предустановленный три вида значения частоты, в интерфейсе отображения частоты, нажатием 【набор 】 ключ для переключения, три вида частотного цикла работы последовательны. (XXX: диапазон 1 Гц ~ 999 Гц; X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: диапазон 1 кГц ~ 150 кГц,).   В-третьих, параметры модуля:   1. Рабочее напряжение: 5 - 30 в Поддержка micro USB 5,0 в источник питания;   2. Диапазон частот: 1 Гц ~ 150 кГц;   3. Точность частоты: точность в каждом диапазоне составляет около 2%;   4. Грузоподъемность сигнала: выходной ток может быть 8 - 30 мА или около того;   5. Амплитуда выхода: по умолчанию 5V-pp (может быть изменен внешним источником питания);   6. Температура окружающей среды: -30 ~ + 70 ℃.   В-четвертых, сфера применения:   1. Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования;   2. Используется для генерации квадратного волнового сигнала, приводящего Драйвер шагового двигателя;   3. Генерирует Регулируемый Пульс для использования MCU;   4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений).   Пятое, серийное управление   Стандарт связи: 9600 bps Бит данных: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет   1. Установите частоту ШИМ   "S1FXXXT": Установите частоту PWM1 до XXX HZ (001 ~ 999)   "S1FXX.XT": Установите частоту PWM1 на X X.X KHZ (00,1 ~ 99,9)   "S1F: X.X.X.T": Установите частоту PWM1 до XXX KHZ (0.0.1. ~ 1.5.0.)   'S1': PWM1   'S2': PWM2   'F': частота   'Д': рабочий цикл   «Т»-это конечный знак   2. Установите рабочий цикл ШИМ   "S1DXXXT": Установите рабочий цикл PWM1 на XXX; (001 ~ 100)   "S2DXXXT": Установите рабочий цикл PWM2 на XXX; (001 ~ 100)   Набор успешно возвращается: вниз;   Не удалось вернуть установку: осень.
