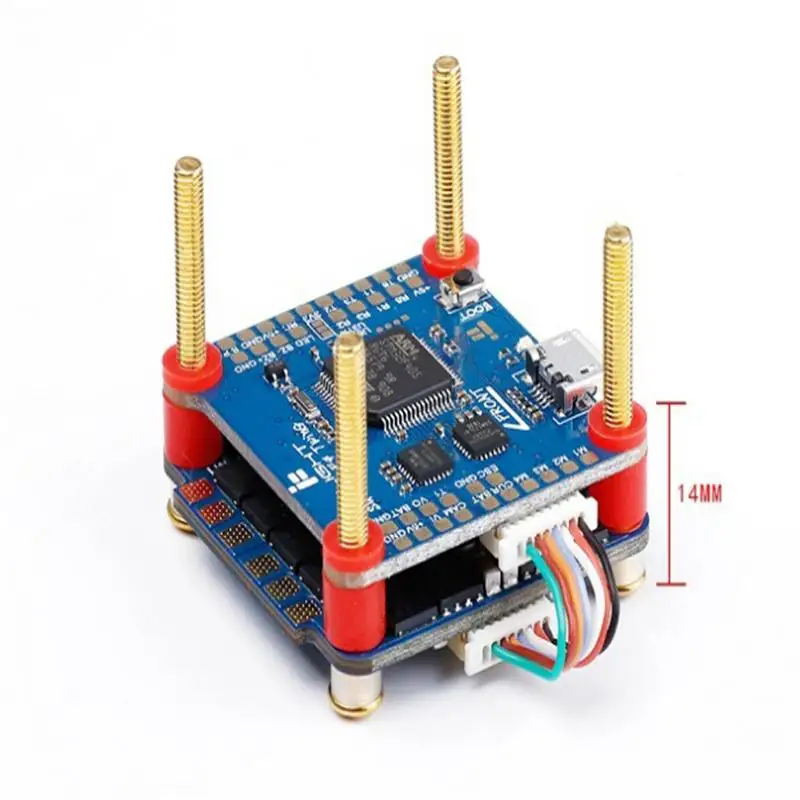

Контроллер полета iFlight sucex F4 5V 3A TwinG Dual Gyro & 50A BLheli_32 2-6S 4in1 ESC стек для моделей RC

Контроллер полета iFlight sucex F4 5V 3A TwinG Dual Gyro & 50A BLheli_32 2-6S 4in1 ESC стек для моделей RC

Нормальный (без тепловой модуль раковины)
Продвинутый (с радиатором)

Название товара: iFlight
Модель: sucex F4 TwinG Stack
Наименование товара: Контроллер полета Dual Gyro F4 и 50A BLheli_32 4In1 ESC Stack

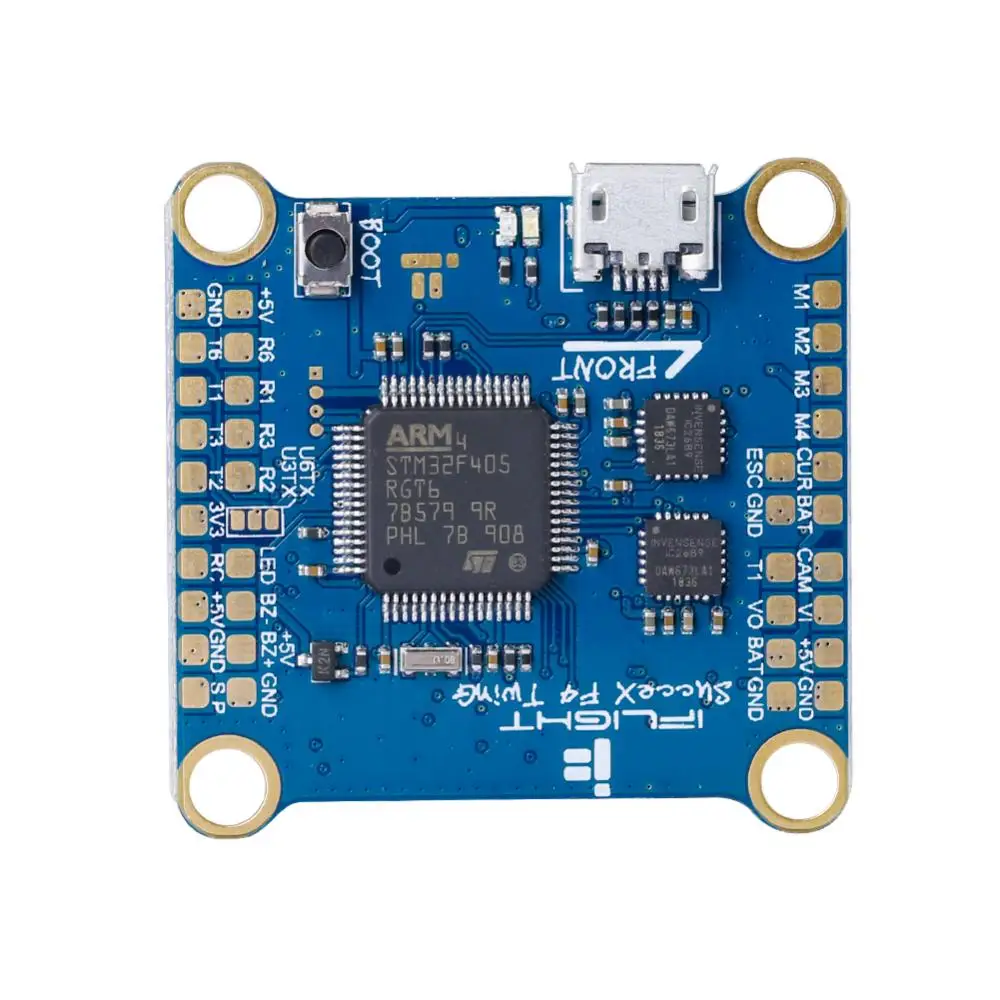

Контроллер полета sucex F4 TwinG
Входное напряжение: 2-6 S (5-36 в)

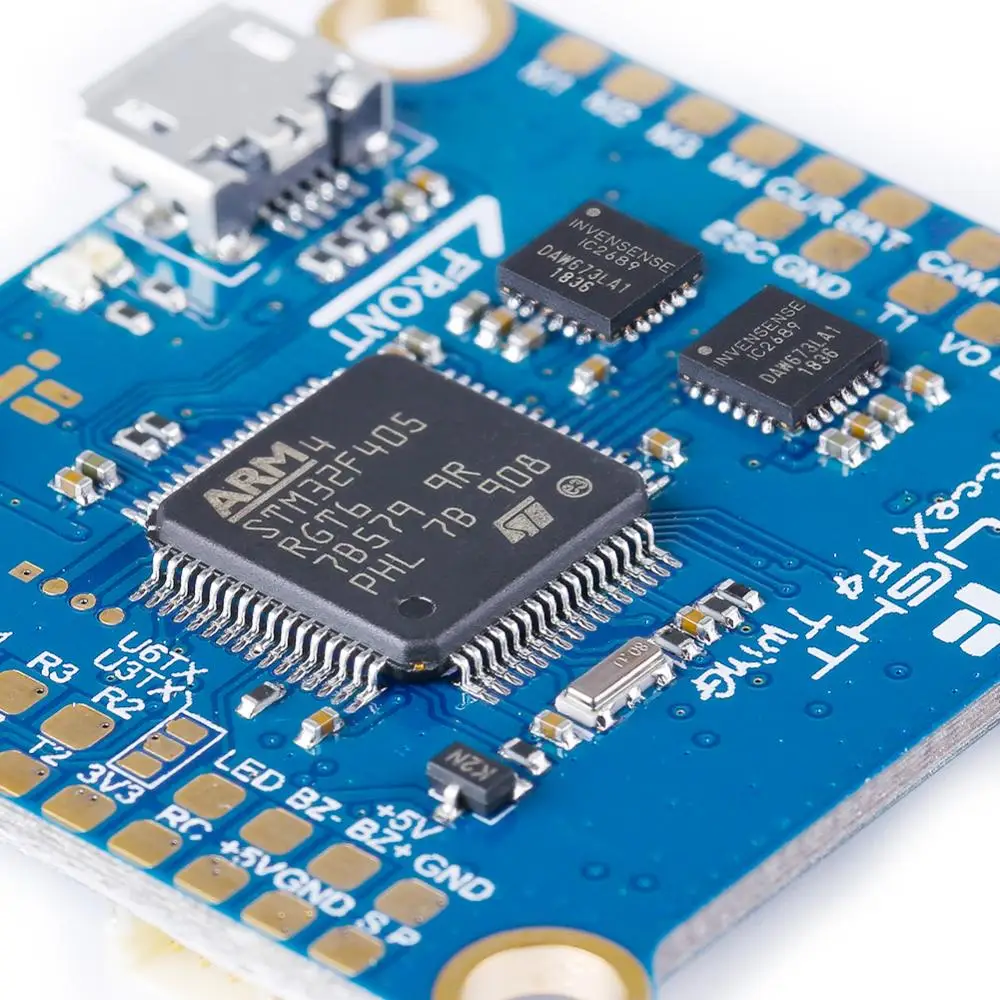

MCU: STM32F405R6T6
IMU: Twins IC2689, Twins Gyros встроенный (SPI)

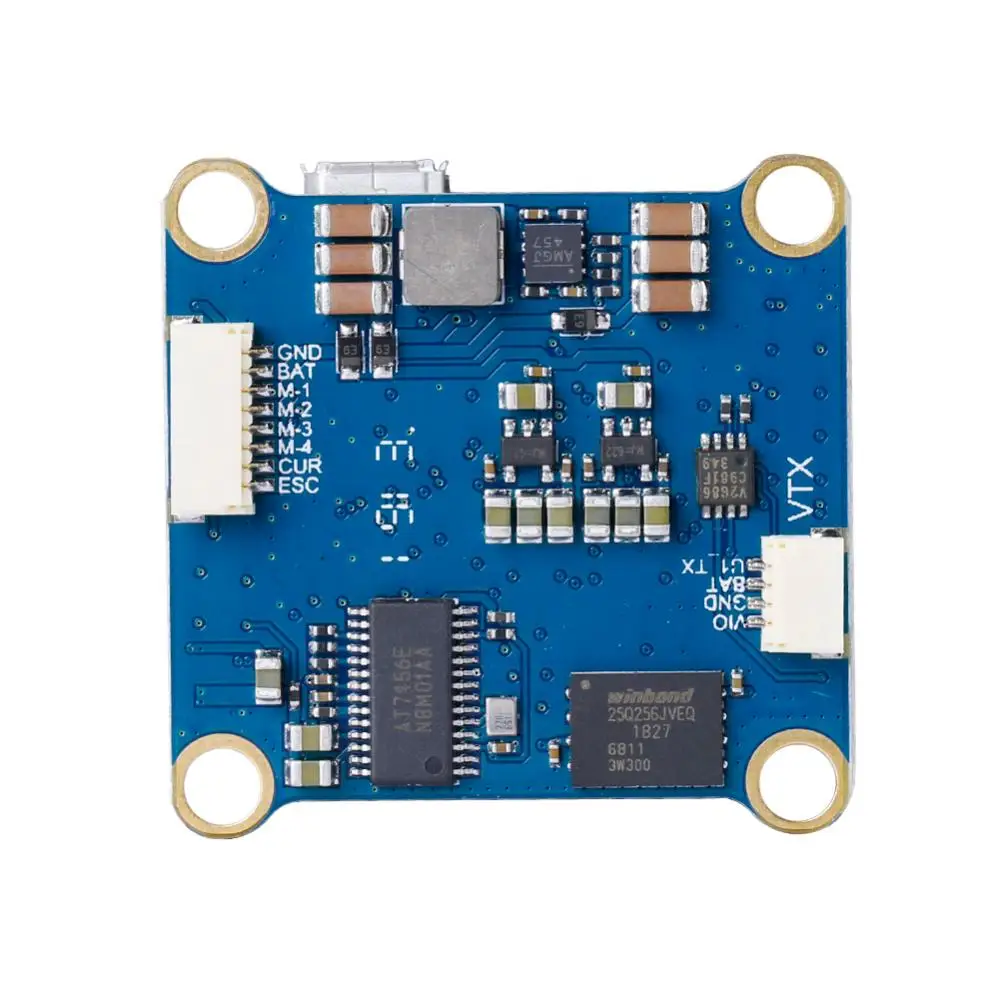

Серверный компьютером с экранным меню: AT7456E
Blackbox: Blackbox прибор для регистрации
BEC: 5 В 3 А

Прошивка: Betaflight/INAV
Цель: STM32F405
FC: IFRC/IFF4_TWIN_G (STM32F405)

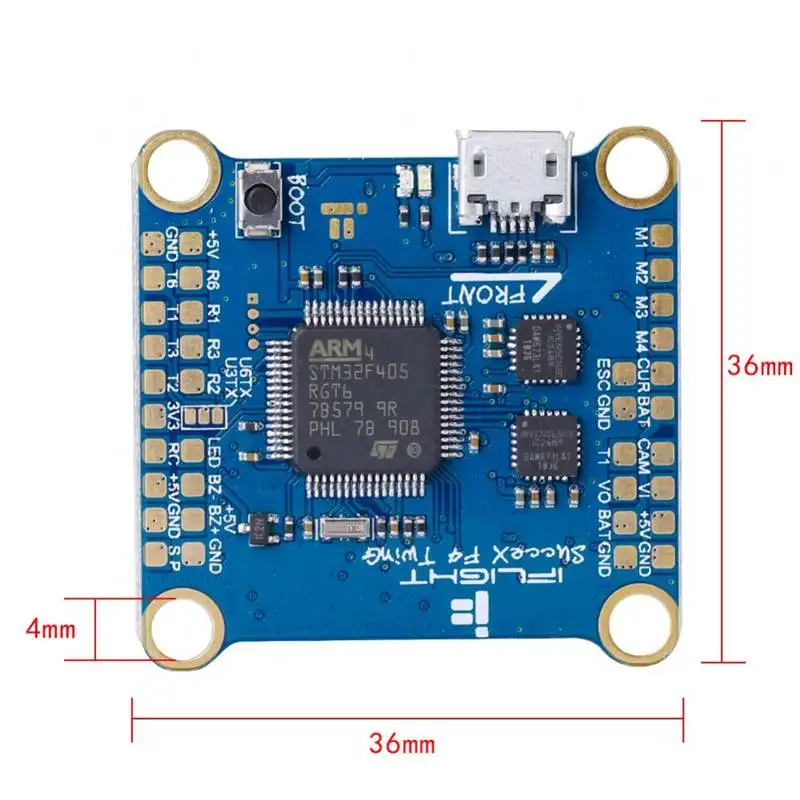

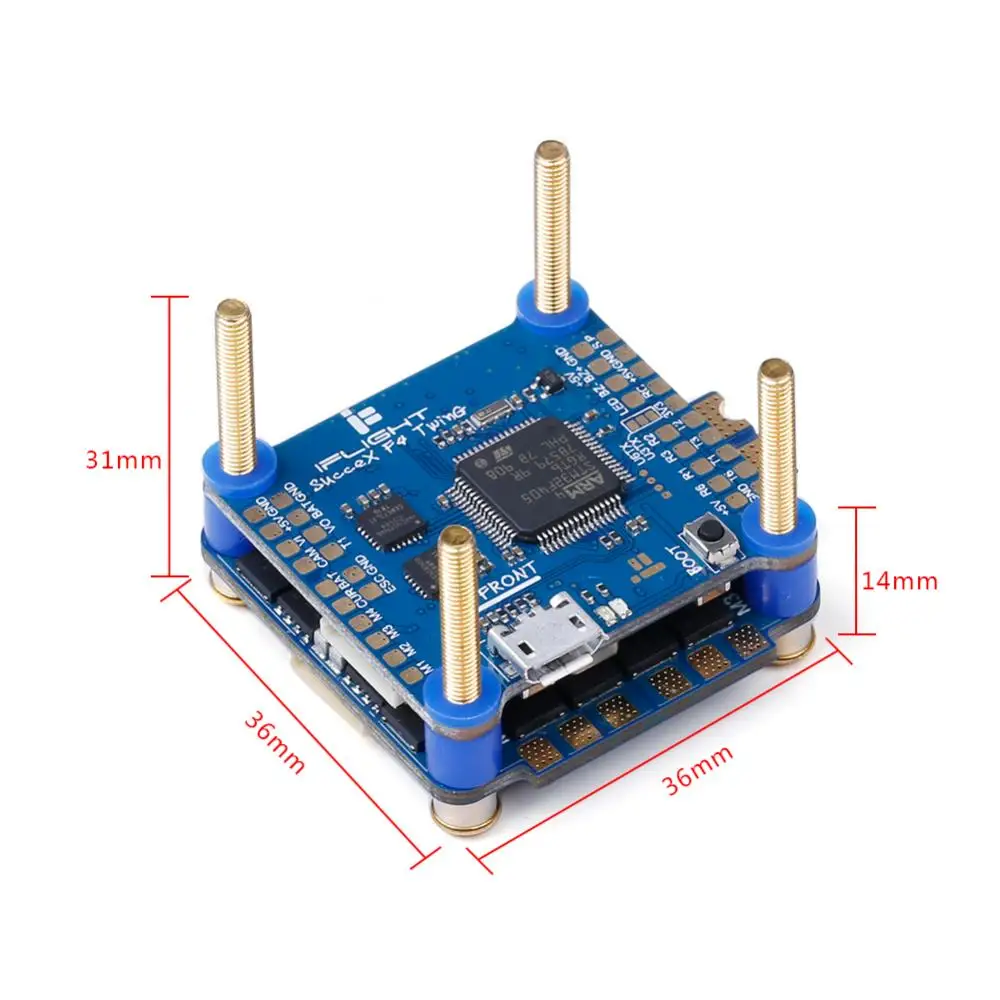

Размер: 36x36 мм
Монтажное отверстие: 30,5x30,5 мм (& phi; 4 мм с прокладками из & phi; 3 мм)

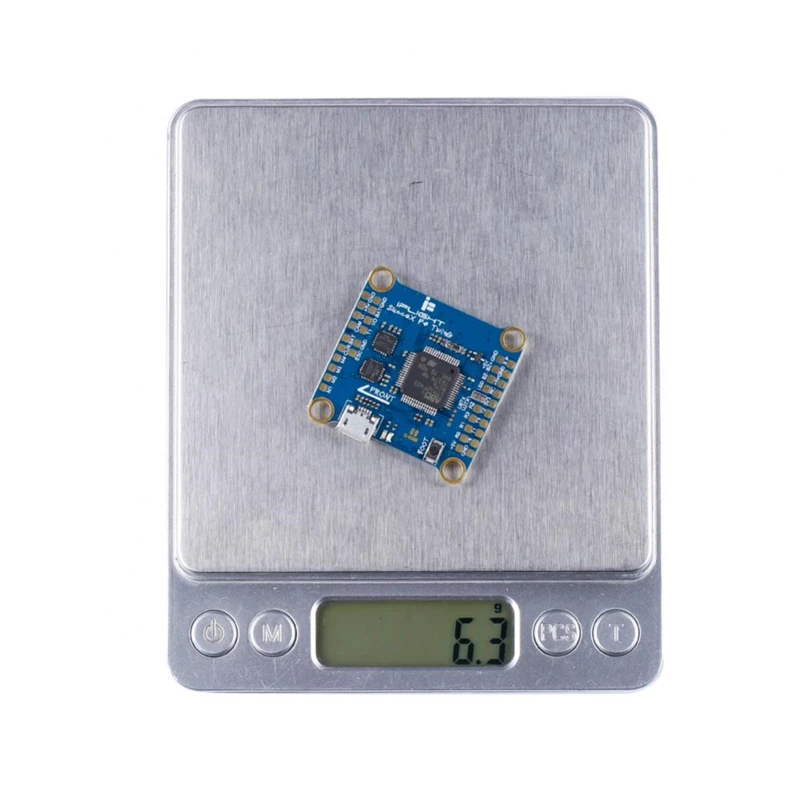

Вес: 6,3 г

-5X Uarts (1 2 3 4 5) со встроенной версией
-8X Dshot/Proshot/Oneshot выход
-8X индивидуальные электромагнитные/Сигнальные колодки ESC
-1X группа Gnd/Vbat/M1/M2/M3/M4/Cur/TX
-Протокол Smart audio & Tramp VTX: поддержка (IRC Tramp)
-Светодиодная лента WS2812: Suppor
-Звуковой сигнал: поддержка

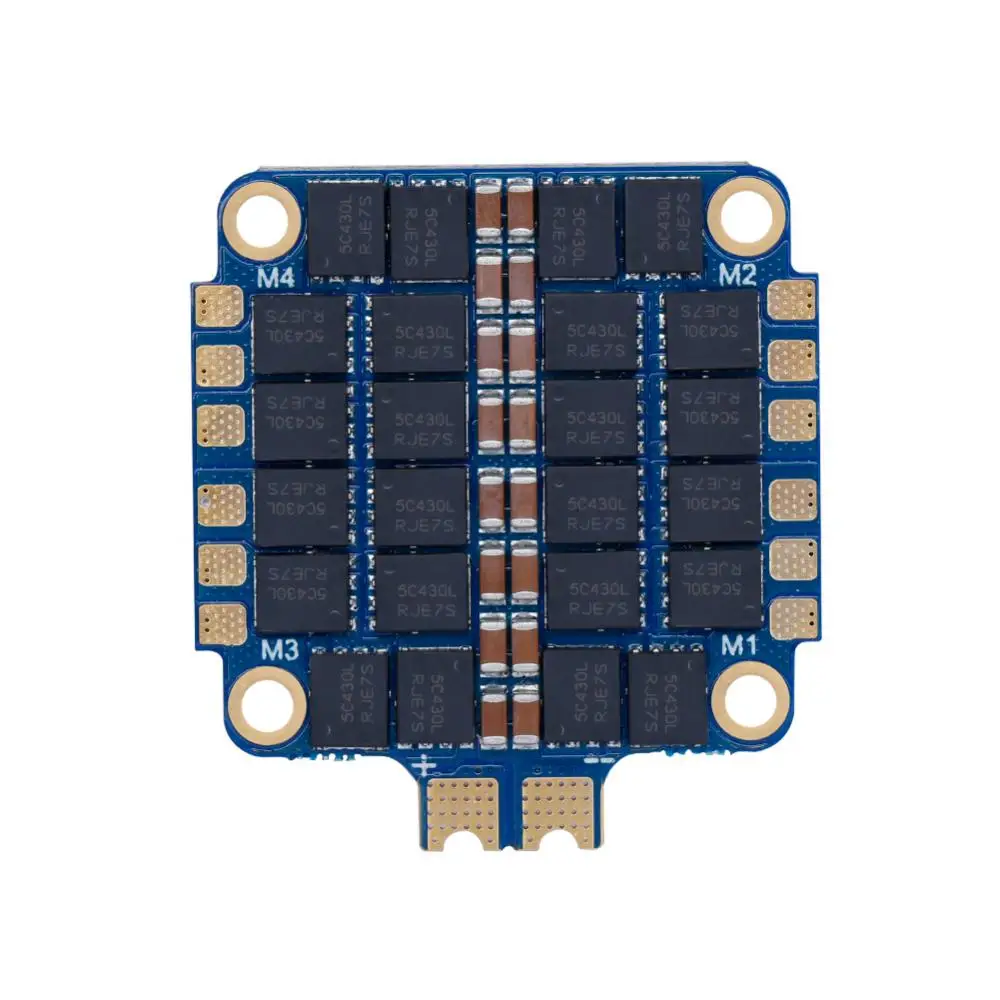

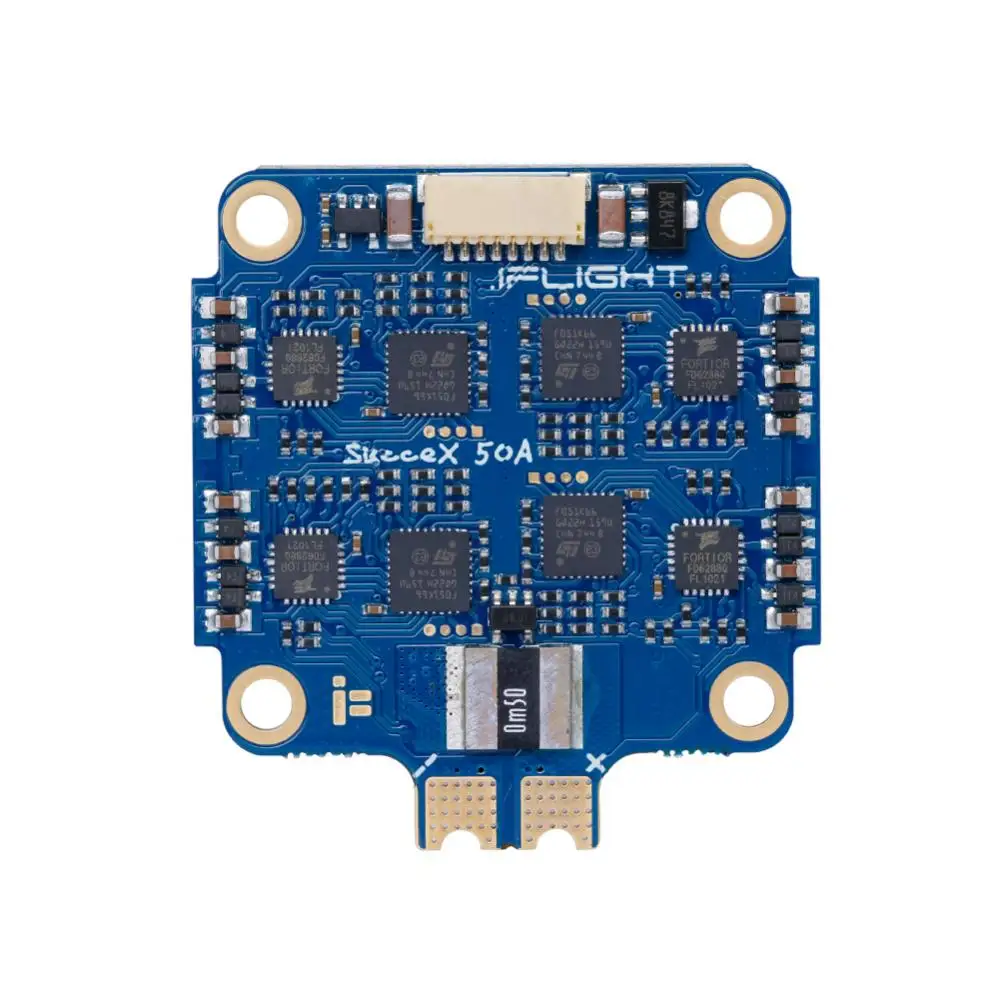

Succex 50A на возраст от 2 до 6 лет с BLHeli_32 Dshot1200 4in1 ESC
Дополнительная версия: нормальная (без тепловой модуль раковины)

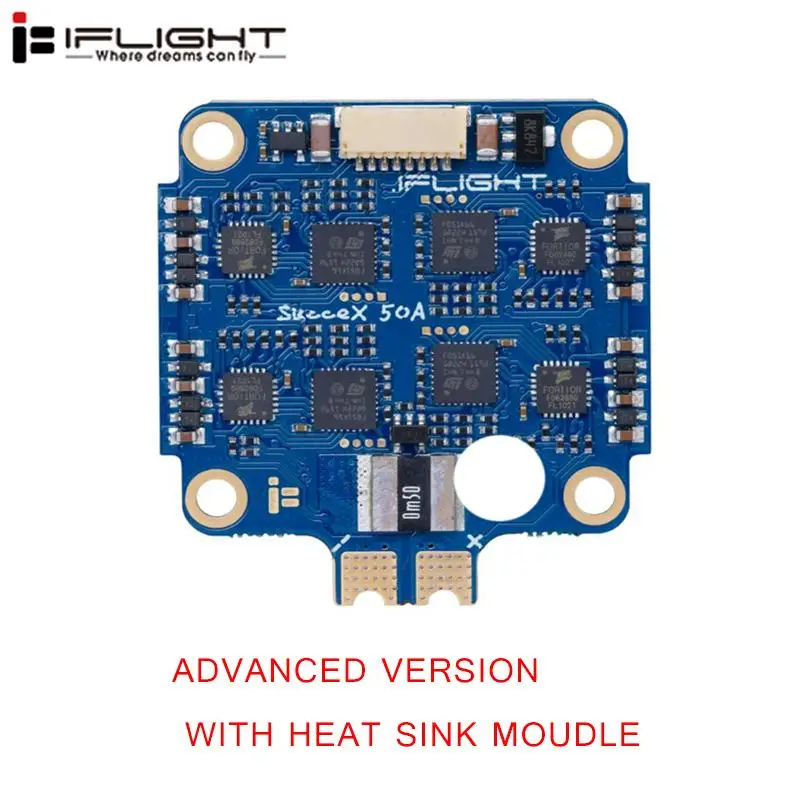

Продвинутый (с радиатором)

Размер: 43*39 мм
Монтажные отверстия: 30,5*30,5 мм/Φ3мм

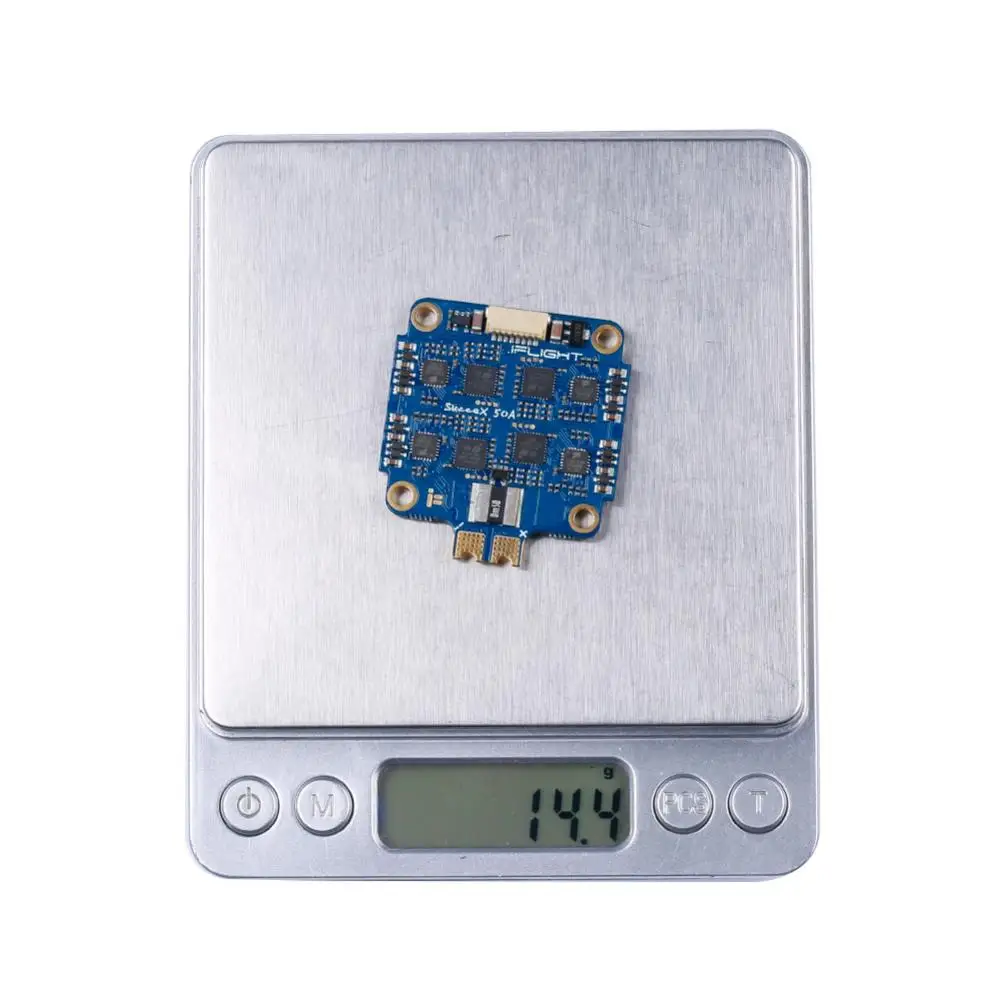

Вес: 14,4 г
Поддерживает 2-6 S lipo вход
STM32F051 MCU, 48 МГц работает BLHELI 32,x прошивка
Датчик тока: Да
BEC: нет
Поддержка: DShot DShot150/300/600/1200/MultiShot/OneShot и т. д.
Цель: iFlight-BL32-4IN1

Особенности:
-8 слоев ткани, двусторонняя печатная плата PCB;
-4 oz 1,6 мм толщиной платы питания (0,9 мм меди соотношение), лучшая Рабочая емкость нагрузки;
-32bit FO51K86 MCU, максимальная тактовая Скорость 48 МГц;
-MLCC низкие ЭСР керамические конденсаторы;
-Высший сорт NTMFS5C430NL MOSFET;
-Рациональная компоновка, потайные отверстия на расширенных припоях для обеспечения соединения слоя PCB

TwinG Gyro установка
-По умолчанию для цели Betaflight используется 'gyro _ to_use = both'/Gyro!
-Для проверки текущей настройки Используйте CLI и введите «получить гироскоп», чтобы найти отвечающую запись.
-Измените настройки с помощью «SET gyro_to_use =» и введите «сохранить».
-Чтобы получить наиболее надежную производительность или столкнуться с шумом, колебаниями и изогнутыми реквизитами: Используйте настройки по умолчанию «Оба».
-Для использования одним гироскопом, пожалуйста, используйте параметры отладки, чтобы найти и настроить для чистильщика гироскопа, но потеряйте динамику и усреднение.
-BF предлагает следующие два варианта отладки гироскопа: dual_gyro_raw, dual_gyro, dual_gyro_diff, dual_gyro_combined.
-BlackboxLog explorer: dual_gyro_raw Debugging = [0] Roll Gyro1, [1] Pitch Gyro1, [2] Roll Gyro2, [3] Pitch Gyro2.
-Отображаемый график покажет гироскопическое чтение (без фильтров), оба гироса можно сравнить.

Рекомендации:
-Дополнительный конденсатор не требуется до 5S!
-Для обратной связи с EMF и обеспечения долговечности вашей электроники, минимальный 220 мкФ колпачок 35 V для 4-5 S, 50 V для 6 S на вашем основном свинце!

Посылка включает в себя:

1x F4 плата контроллера полета
1x 50A 4In1 ESC
1x сумка винтов
1x сумка кабелей

Полетный контроллер

Фирменное наименование: iFlight
Модель: sucex F4 TwinG
Наименование товара: двойной гироскоп F4 Контроллер полета AIO OSD BEC
Входное напряжение: 2-6 S (5-36 в)

MCU: STM32F405R6T6
IMU: Twins IC2689, Twins Gyros встроенный (SPI)
Серверный компьютером с экранным меню: AT7456E
Blackbox: Blackbox прибор для регистрации

Выводного чипа: 5V3A

Прошивка: Betaflight/INAV
Цель: STM32F405
FC: IFRC/IFF4_TWIN_G (STM32F405)
Размер: 36x36 мм
Монтажное отверстие: 30,5x30,5 мм (& phi; 4 мм с прокладками из & phi; 3 мм)
Вес: 6,3 г

-5X Uarts (1 2 3 4 5) со встроенной версией
-8X Dshot/Proshot/Oneshot выход
-8X индивидуальные электромагнитные/Сигнальные колодки ESC
-1X группа Gnd/Vbat/M1/M2/M3/M4/Cur/TX
-Протокол Smart audio & Tramp VTX: поддержка (IRC Tramp)
-Светодиодная лента WS2812: Suppor
-Звуковой сигнал: поддержка

TwinG Gyro установка

-По умолчанию для цели Betaflight используется 'gyro _ to_use = both'/Gyro!

-Для проверки текущей настройки Используйте CLI и введите «получить гироскоп», чтобы найти отвечающую запись.

-Измените настройки с помощью «SET gyro_to_use =» и введите «сохранить».

-Чтобы получить наиболее надежную производительность или столкнуться с шумом, колебаниями и изогнутыми реквизитами: Используйте настройки по умолчанию «Оба».

-Для использования одним гироскопом, пожалуйста, используйте параметры отладки, чтобы найти и настроить для чистильщика гироскопа, но потеряйте динамику и усреднение.

-BF предлагает следующие два варианта отладки гироскопа: dual_gyro_raw, dual_gyro, dual_gyro_diff, dual_gyro_combined.

-BlackboxLog explorer: dual_gyro_raw Debugging = [0] Roll Gyro1, [1] Pitch Gyro1, [2] Roll Gyro2, [3] Pitch Gyro2.

-Отображаемый график покажет гироскопическое чтение (без фильтров), оба гироса можно сравнить.

Посылка включает в себя:

1x F4 плата контроллера полета
4x силиконовые прокладки M4 для M3
1 x кабель 8 P

Нормальный (без тепловой модуль раковины)
Продвинутый (с радиатором)

Возврат:

Если товар DOA (мертвый по прибытии), покупатели возврат в течение 14 дней, мы заменим его на новый товар после получения товара DOA. Пожалуйста, свяжитесь с нами, прежде чем отправить товар обратно
