Arinst SSA-TG R2 3 GHz-это простой портативный анализатор панорамного спектра(Рч мультиметр) предназначен для отображения спектров сигналов в диапазоне частот от 35 до 3000 МГц.

Анализатор обнаруживает амплитуду и частоту спектральных компонентов анализируемого процесса. Анализатор спектра может работать с сигналами для всех широко используемых технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, GLONASS и других.

Другой важной особенностью является наличие дополнительных возможностей генератора слежения, что позволяет измерить частотную реакцию пассивных или активных устройств, например фильтров или усилителей. Программное обеспечение позволяет измерять SWR и модуль обратной потери. Это требуетВнешняя направленная муфтаИ aНабор калибровочных мер.

Вы можете скачать инструкции здесьФлуоресцентный

Применение

Arinst SSA-TG R2 в Основном предназначен для полевых операций. Устройство прочное и легкое с низким энергопотреблением. Это позволяет сервисным центрам и сервисным командам выполнять ВЧ-анализ на месте для ввода в эксплуатацию и ремонтных работ. Кроме того, анализатор спектра является идеальным решением для ремонтных мастерских и радиолюбителей.

Например, с помощью устройства вы можете выполнять следующие операции:

• Установите внешнюю антенну на базовую станцию
• Для проведения быстрого анализа радиочастотных сред
• Проверьте Правильность Работы ретранслятора сотовой связи
• Ремонт и настройка ретранслятора, генератора, фильтра и т. Д.
• Измерьте SWR при использовании внешнего направленного соединителя.

Принцип работы

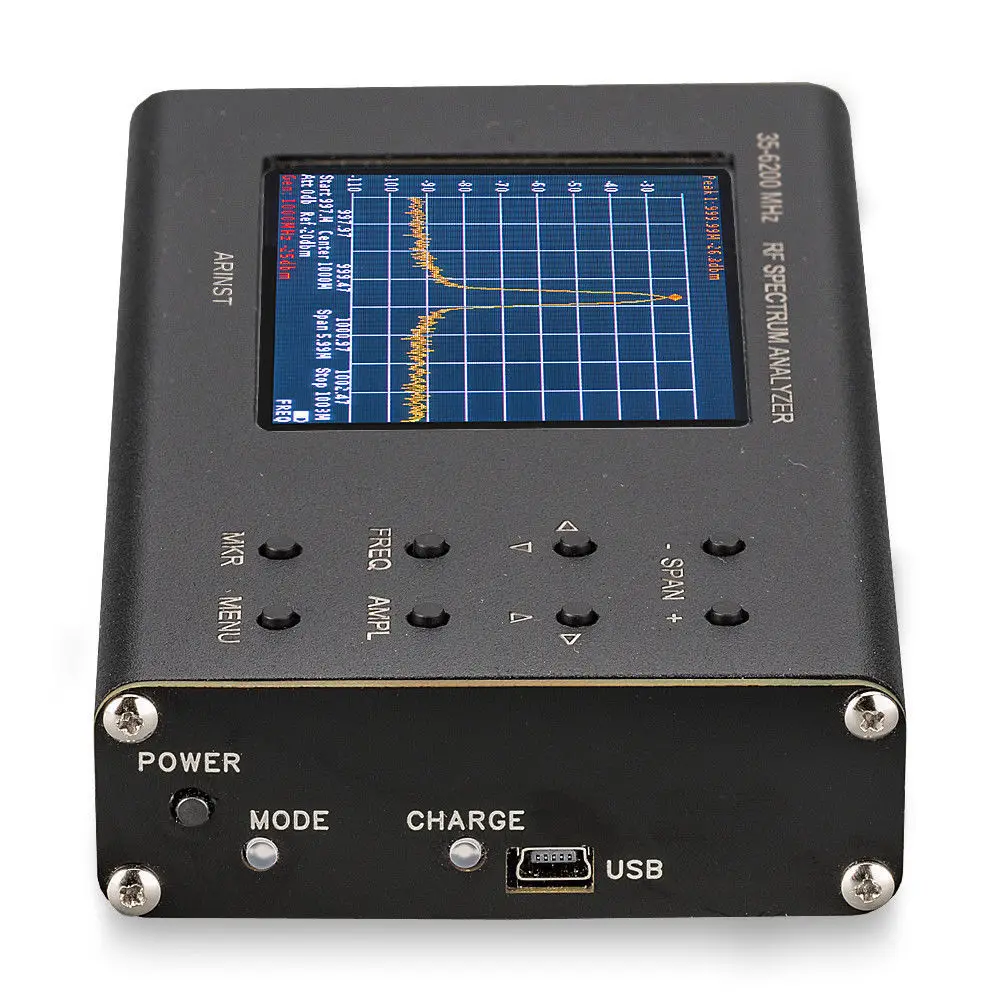

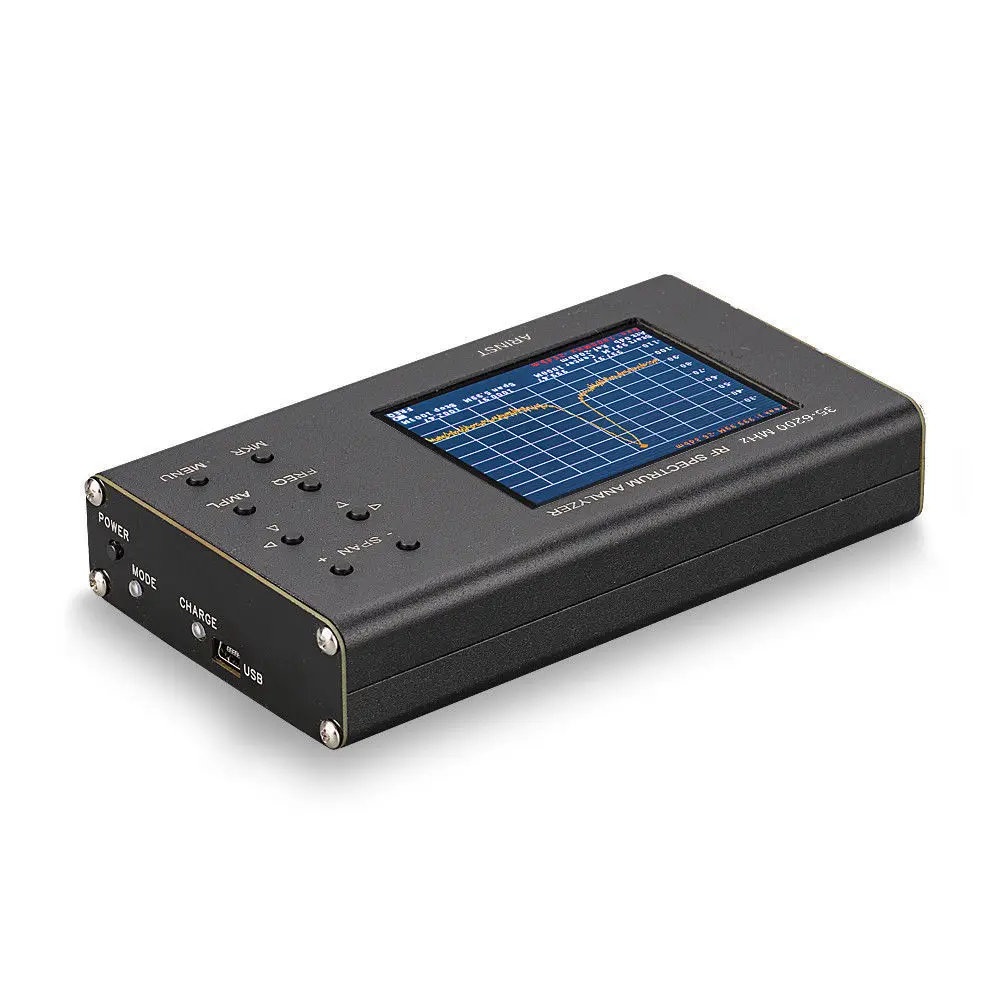

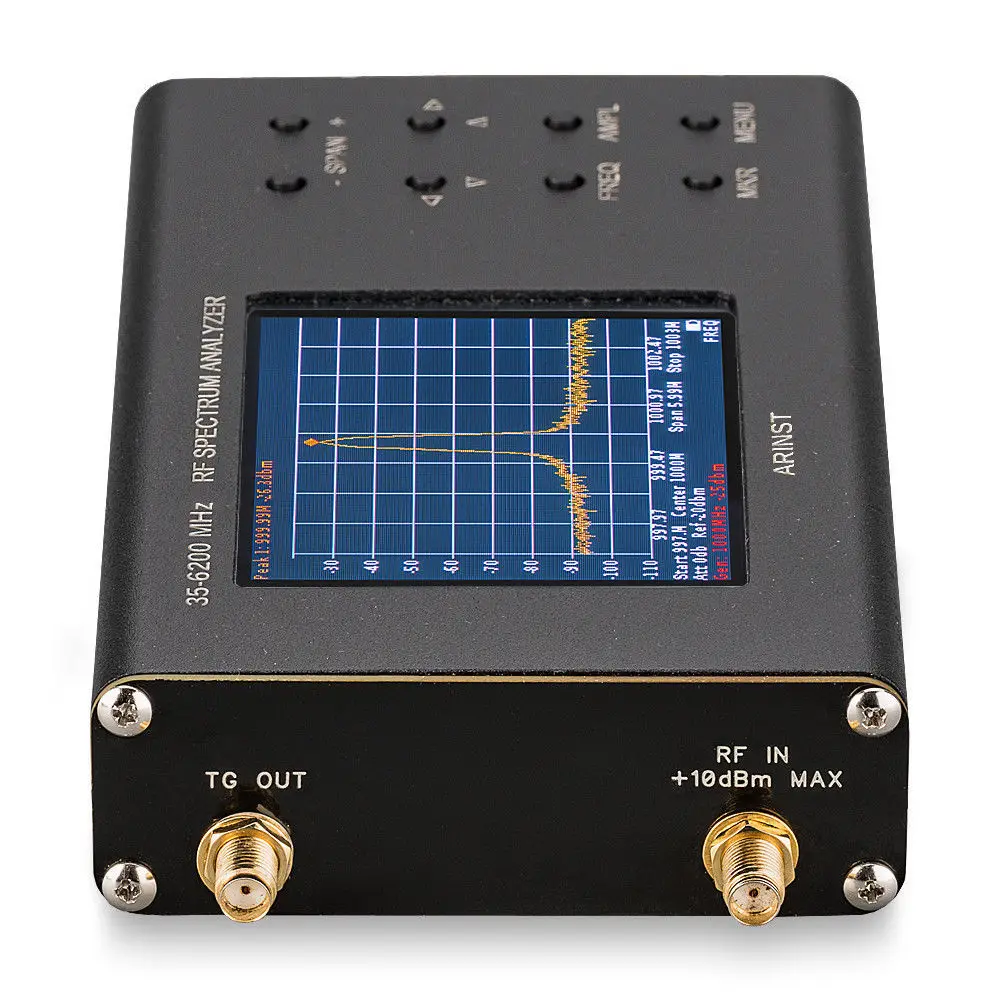

Анализатор спектра представляет собой портативное устройство, которое подключено к измеренной цепи и имеет независимый источник питания. Устройство имеет 3,2-дюймовый цветной резистивный сенсорный экран для отображения спектра сигнала и управления устройством.

Устройство управляется одним из трех способов:

• С помощью кнопок и сенсорного экрана на устройстве.
• С помощью смартфона или планшета на базе Android.
• ПК или ноутбук с операционной системой Windows

Данные между анализатором и смартфоном/планшетом/ПК передаются через Bluetooth или USB-кабель. Диапазон Bluetooth составляет до 10 м (пароль для подключения через Bluetooth: 1234).

Все измеренные данные отображаются в режиме реального времени на экране устройства или смартфона/планшета/ПК.

Вы можете установить программное обеспечение анализатора для управления смартфоном или планшетом из Google Play (Опт)Или загрузить сWww.arinst.net/download-apk.php.

Вы можете загрузить программное обеспечение анализатора для управления ПК или ноутбуком сWww.arinst.net/download-apk.php. Windows 7 или выше и последняя версия виртуальной машины Java необходимы для правильной работы приложения.Приложение требует полной (100%) поддержки OpenGL версии 2,1 и выше.

API

Существует возможность управления устройством с помощью API.

Вы можете отправить устройству команду, чтобы сделать измерение (диапазон сканирования) со следующими параметрами:

• Частота запуска
• Частота остановки
• Измерительный шаг
• Значение аттенюатора

После завершения команды устройство Arinst SSA-TG R2 отправит клиентское устройство (микроконтроллер, компьютер, мобильное устройство и т. д.) сообщение, содержащее измеренные значения амплитудов для заданных значений частоты. Пользователь может записывать полученные данные в файл, базу данных и т. Д.

С помощью этого API пользователи могут настроить автоматические измерения и использовать анализатор спектра Arinst SSA-TG R2 в своей системе. API работает на любом языке программирования, который поддерживает работу с входными выходными портами (Java, C, C + +, C #, Python, Assembler и т. д.).

Пример использования API можно загрузить сWww.arinst.net/download-apk.php.

Основные функции программного обеспечения анализатора:

• Отображает спектры сигналов графически и устанавливает частотный диапазон и контрольный лимит.
• Устанавливает и управляет абсолютными и относительными (дельта) маркерами.
• Поиск одного или серии (до десяти) максимальных значений сигнала в мгновенном или отслеживаемом режиме.
• Наборы и магазины уникальных идентификаторов диапазонов частот-диапазонов. Например, для диапазона 1710-1785 МГц можно установить ленту под названием «DCS UpLink». Кроме того, Рабочие диапазоны частот могут быть установлены для каждого оператора. Этот вариант значительно облегчает ВЧ-анализ и идентификацию сигналов обычных технологий.
• Имеет предварительно установленные полосы и может хранить полосы в файле и делиться ими с другими устройствами для управления спектральными анализаторами Arinst SSA-TG.
• Имеет режим отслеживания, который генерирует спектр сигнала, усредненный рядом измерений. В дополнение к среднему спектру, также могут отображаться экстремальные значения и скользящие средние значения.
• Сохраняет настройки для сканирования спектра (ограничения диапазона, значение аттенюатора и другие) для быстрого и легкого переключения в требуемый режим измерения.
• Хранит сигнал спектра с маркерами для последующего анализа. Затем сохраненный График можно открыть на любом устройстве Android с помощью приложения «Arinst SSA» (в этом случае вам не нужно иметь анализатор спектра под рукой) или используйте редактор таблицы для преобразования графика в требуемый тип отображения данных.
• Одновременное отображение нескольких выбранных диапазонов частот.
• Функция отслеживания генератора для измерения амплитудно-частотных характеристик фильтров, усилителей и антенн.

Преимущества:

• Низкая цена
• 3,2-дюймовый цветной резистивный сенсорный экран
• Широкий диапазон частот: от 35 до 3000 МГц
• Быстрое сканирование частотного диапазона: прибл. 500 & micro; s в точку
• Высокая Точность измерения: 2 дБ в динамическом диапазоне 70-75 дБ
• Совместимость с большинством устройств на базе Android и компьютерами на базе Windows
• Возможность использования одного устройства с помощью нескольких смартфонов/планшетов/ПК
• Исключительно прост в использовании в данной области: вес меньше 400 г, размеры 155х81х27 мм, независимая поставка длится до 4 ч непрерывной работы, беспроводная передача данных на смартфон/планшет/ПК, устройство может быть питание от смартфона/планшета/ПК
• Бесплатное многофункциональное программное обеспечение и бесплатные обновления для управления устройством

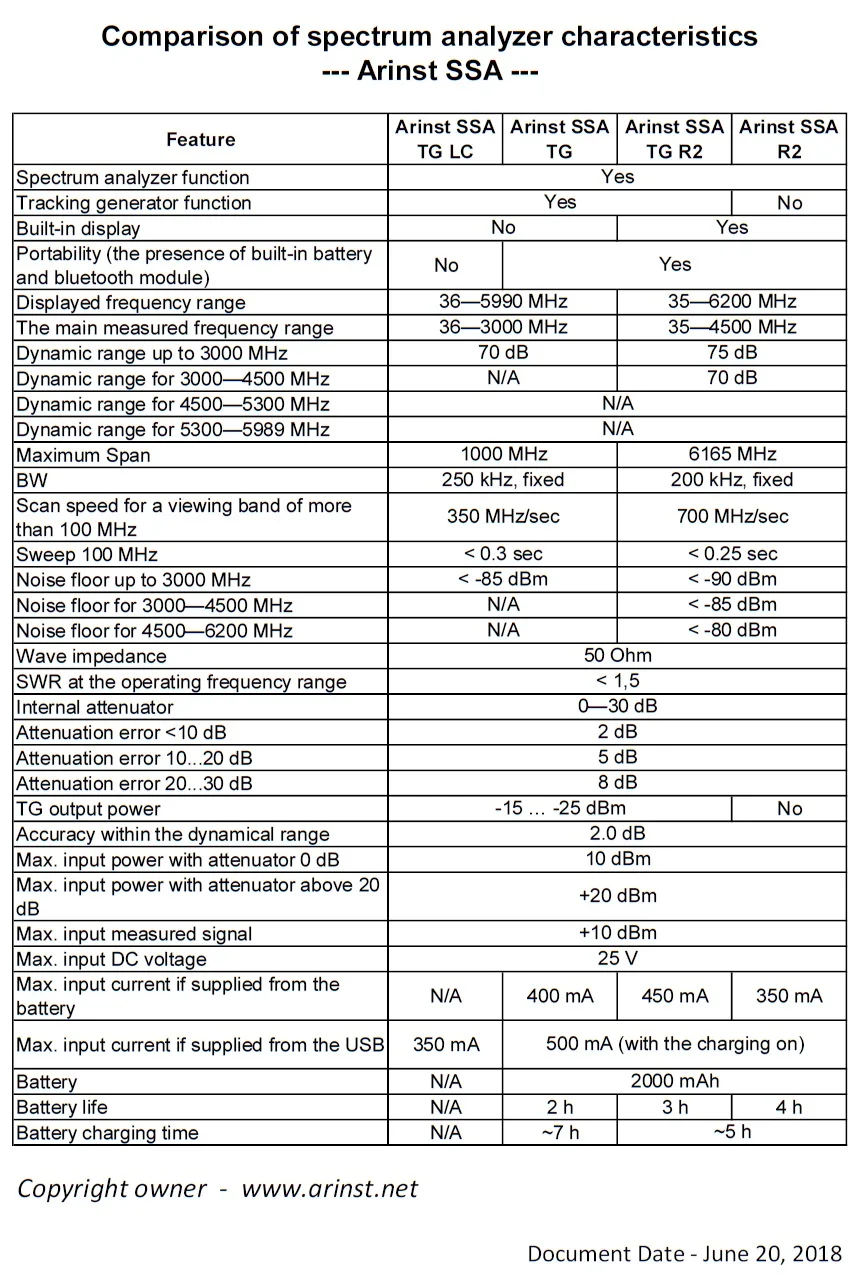

Характеристики:

• Отображаемый Диапазон частот: 35-3000 МГц
• Диапазон измерения частоты: 35-3000 МГц
• Динамический диапазон для диапазона 35-3000 МГц: 75 дБ
• Максимальный диапазон: 2965 МГц
• BW: 200 кГц, фиксированный
• Скорость сканирования для диапазона просмотра более 100 МГц: 700 МГц/сек
• Развертка 100 МГц: <0,25 сек
• Уровень шума до 3000 МГц: <-90 дБм
• Волновое сопротивление: 50 Ом
• SWR в диапазоне рабочих частот: <1,5
• Внутренний аттенюатор: 0-30 дБ
• Ошибка при затухании до 10 дБ: 2 дБ
• Ошибка при затухании от 10 до 20 дБ: 5 дБ
• Ошибка при затухании от 20 до 30 дБ: 8 дБ
• Выходная мощность генератора отслеживания:-15...-25 дБм
• Точность в динамическом диапазоне: 2,0 дБ
• Максимальная входная мощность на аттенюаторе 0 дБ: 10 дБм
• Максимальная входная мощность при затухании выше 20 дБ: + 20 дБм
• Максимальный входной измеряемый сигнал: + 10 дБм
• Максимальное входное напряжение постоянного тока: 25 вольт
• Максимальное потребление тока при работе от аккумулятора: 450 мА
• Максимальный ток при работе от USB: 500 мА (при зарядке)
• Аккумулятор: 2000 мАч
• Время работы от аккумулятора: 3 часа
• Время зарядки аккумулятора: ~ 5 часов

Товары, включенные в коробку:

• Анализатор спектра Arinst SSA-TG R2 3 ГГц
• Аккумулятор (перед установкой внутри устройства)
• HF адаптер SMA (male)-SMA (female) для защиты HF коннектора от износа (2 шт.)
• Usb-кабель mini-USB для зарядки устройства и передачи данных

Товары не входят в комплект поставки:

• Смартфон или планшет под управлением Android 4.0.3 или выше. Используйте устройство на базе Android для управления оборудованием. Устройство реализовано в одном корпусе, а оборудование для его управления построено в другом. Это было сделано для того, чтобы сделать анализатор спектра намного проще и доступнее. Также Используйте ноутбук или компьютер для управления устройством.
• Внешняя сеть затухания. Максимальная измеренная Входная мощность, которая поставляется к устройству, ограничена + 5 дБм. Если необходимо измерить большее значение, каждый пользователь устройства должен выбрать необходимые аттенюаторы самостоятельно.
• Набор супер-высокочастотных адаптеров.

Ограничения

Анализатор спектра Arinst SSA-TG R2 3 GHz не является измерительным датчиком, так как он не имеет утвержденной модели измерительного оборудования. Утверждение модели измерительного оборудования отрицательно влияет на наличие и цену устройства. По этой причине анализатор спектра официально считается полевым индикатором. Однако устройство полностью отвечает всем техническим требованиям. Каждое устройство калибруется по мощности и частоте.

Обзор программного обеспечения и обучения Arinst SSA-TG R2 3 ГГц.

• Видео "Обзор программного обеспечения Arinst"Флуоресцентный
• Видео "Arinst обзор трекингового генератора"Флуоресцентный
• Видео "частотное слияние в спектре анализатор Arinnst SSA"Флуоресцентный
• Видео "Настройка подключения для Arinst SSA под ОС Windows"Флуоресцентный
• Видео "ручное калибровочное меню Arinst"Youtube.com/watch?v=WGkk594eri0
• Видео "идентификация сигнала с помощью Arinst SSA"Флуоресцентный
• Видео "диапазоны управления в Arinst SSA анализатор спектра"Флуоресцентный

Дополнительная информация

• По сути, устройство является "RF мультиметр" или "RF explorer"
• Устройство имеет гарантию производителя на 1 год с даты покупки
• Устройство не работает с iPhone и другими продуктами Apple
• Частотные диапазоны отображаются только при работе с устройствами Android или с устройствами Windows. Частотные полосы не отображаются на экране самого устройства.
• Возможна быстрая доставка в США через DHL за дополнительную плату. Такая доставка займет не более 5 дней.
• Для правильной работы программного обеспечения Windows требуется поддержка OpenGl вашего оборудования (Версия 2,1 и выше).
