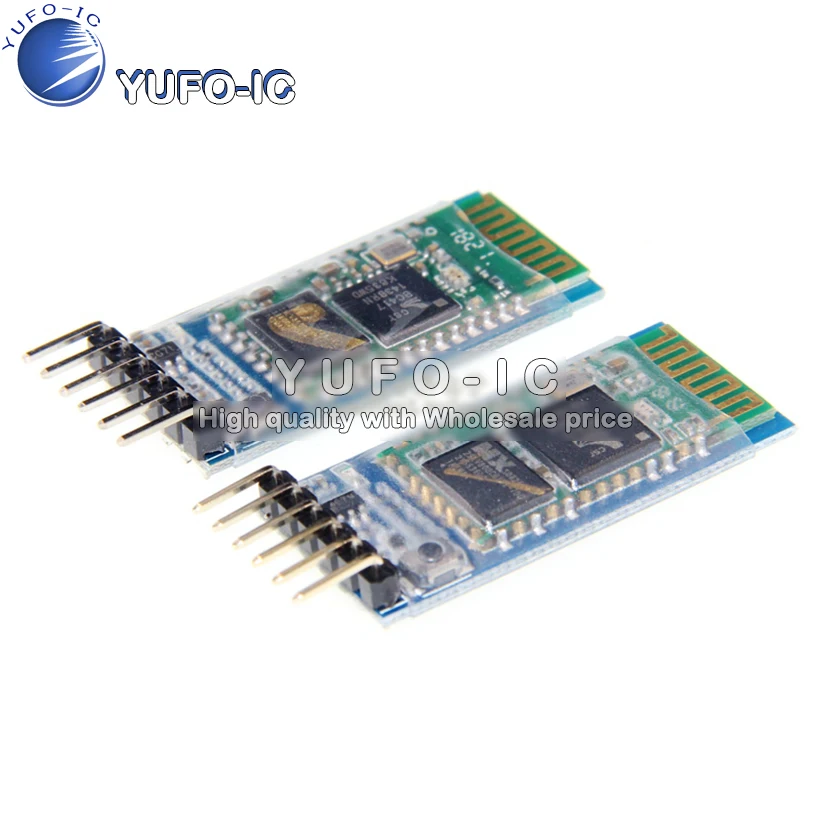

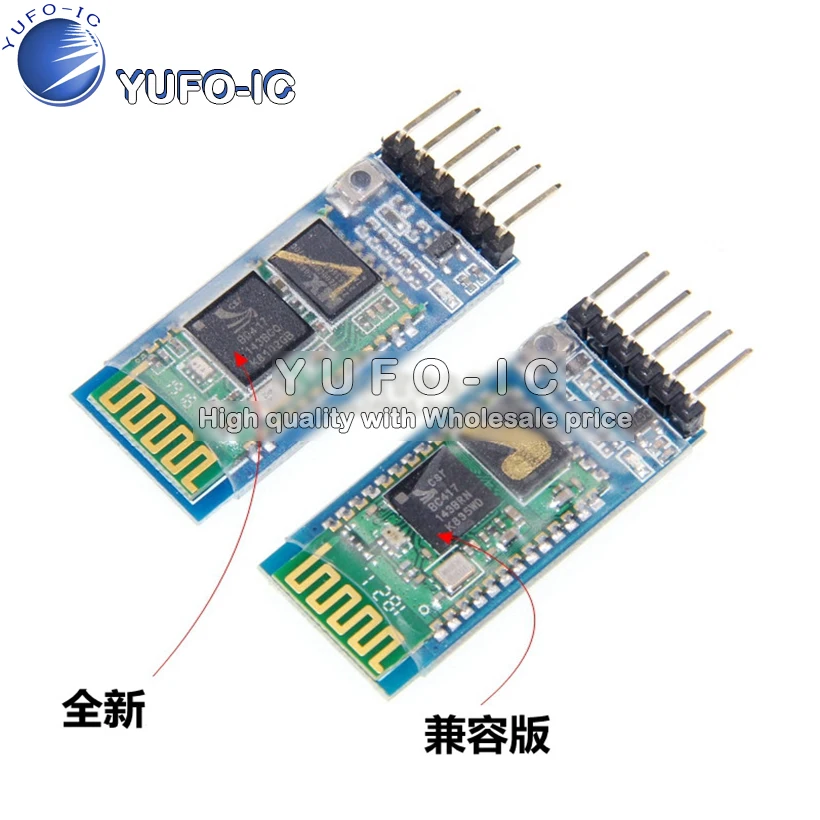

С HC-05 пола мастер-slave машина совместима Bluetooth-совместимый беспроводной

С HC-05 пола мастер-slave машина совместима Bluetooth-совместимый беспроводной

Загрузка данных:http://pan.baidu.com/s/1o6BiNDS

1,1 небольшой общий смысл (очень важно):
TXD: отправитель, обычно выраженный как отправитель, обычная связь RXD должна отвечать на другое оборудование.
RXD: приемный конец, обычно выраженный как приемник, обычная связь TXD должна отвечать на другое оборудование.
Когда нормальное общение само TXD забрать оборудование RXD навсегда!
С момента сбора спонтанного: обычная связь TXD RXD подключается к другим устройствам, поэтому, если вы хотите получить их данные, как следует из названия, вы получаете их для отправки данных, непосредственно подключен к самому RXD TXD, то есть используется для проверки того, является ли отправка и получение нормальной, Самый простой метод тестирования-самый быстрый, когда возникают проблемы, сначала сделайте этот тест, чтобы определить, сбой продукта. Также известный как проверка обратной связи.

1,2 логика уровня:
Уровень TTL: Представление данных обычно принимает бинарный, + 5 В эквивалентен логике «1», и 0 В эквивалентен логике «0», известной как система сигнала TTL, логика
Уровень RS232:-12 В-3 в, эквивалентный логическому "0", + 3 В до + 12 В логическому уровню, эквивалентному логическому "1", это отрицательная логика

1,3 Особенности продукта:
1, основной модуль с использованием модуля HC - 05, который ведет к интерфейсу, включает в себя VCC, GND, TXD, RXD, состояние подключения bluetooth, извлеките штифты ключа (состояние), не подключен выход низкий, высокий выход после подключения
2, светодиодный индикатор состояния подключения bluetooth, вспышка сказала, что нет подключения bluetooth, медленная вспышка сказала в режиме AT, двойная вспышка сказала соединение bluetooth и откройте порт
3, пол комплект метр Диод с 3,3 V ", в то время как входное напряжение 3,6 ~ 6 V, непарных в настоящее время около 30 мА одинаковая верхняя одежда для мамы, примерно через 10 мА, не должен превышать 7 V входное напряжение!
4 уровня интерфейса 3,3 V, может быть подключен напрямую в различные один микрокомпьютер чип (51, AVR, PIC, ARM, MSP430 и т. д.), 5 V микроконтроллер также может быть подключен напрямую, без MAX232 не может быть через MAX232.
5, очистка эффективного расстояния 10 метров (уровень мощности для класса 2), более 10 метров возможно, но не до этого расстояния качество подключения
После 6, сопряжение при использовании полнодуплексного последовательного порта, не нужно знать какой-либо протокол bluetooth, поддержка 8 бит данных, может быть установлен на один стоп бит и четкость формата связи, который является наиболее часто используемым форматом связи, не поддерживает другие форматы.
7, можно через 34 фута вверх в командный режим настройки параметров, и запрос информации

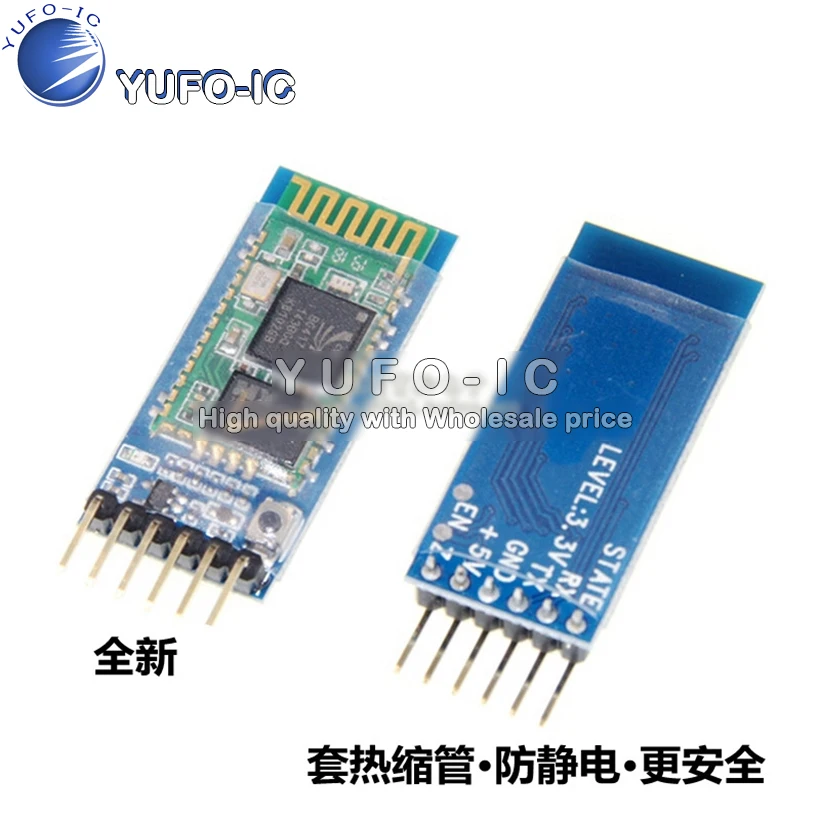

8, малый размер (3,57 см * 1,52 см), фабрика по производству SMT, обеспечивает качество пластырей. И установите прозрачную термоусадочную трубку, пыленепроницаемую и красивую, и есть определенные антистатические способности.
9, может пройти командный переключатель AT для хоста или из машинного режима, может быть подключен через команду AT указанное оборудование
Между 10 и поддержкой от 4800 BPS до 1382400 BPS стандартная скорость передачи данных

Использование продукта: 1,4
После совпадения так же, как фиксированная скорость передачи данных последовательного порта с помощью can, до тех пор, пока "фиксированный БОД, 8 бит данных, И белое паритетное оборудование формата связи последовательного порта может непосредственно заменить оригинальный кабель последовательного порта и не нужно модифицировать программу. Такие как сбор данных, интеллектуальное транспортное средство, Принтер последовательного порта, Наружная решетка экрана управления и т. Д.
Сопряжение с компьютером: подходит для компьютеров и устройств с помощью последовательного порта bluetooth, используя такие методы, как последовательный порт
Мобильный телефон в паре: подходит для Мобильный телефон и устройство через bluetooth последовательный порт связи, метод использования и последовательный порт
В сочетании с bluetooth хост Использование: подходит для двух устройств непосредственно через bluetooth последовательный порт связи, например, между микрокомпьютером с одним чипом и микрокомпьютером с одним чипом, кабель последовательного порта и микрокомпьютер с одним чипом и т. Д., использование таких методов, как последовательный порт

Гибкое использование:
Изменение скорости передачи данных, потому что получатель и отправитель могут выбрать собственную скорость передачи данных, когда небольшое количество данных может быть использовано в качестве скорости передачи данных оборудования преобразования.
