80ST IM02430 220V 750W AC серводвигатель 3000 об/мин 2 4 N.M. Серводвигатель 0 75 кВт 3 фазный привод

Обмотки провода

U

V

W

PE

Номер сокета

-1 шт.

2

3

4

Сигнальных кабелей

5V

GND

A +

Модель B +

Z +

A-

В в-режиме

В виде буквы Z

PE

Номер сокета

2

3

4

5

6

7

8

9

-1 шт.

Сигнальных кабелей

5V

С напряжением 0 В

Модель B +

В виде буквы Z

U +

Z +

U-образный

A +

V +

W +

V-образный вырез

A-

В в-режиме

W-

PE

Номер сокета

2

3

4

5

6

7

8

9

10

11

12

13

14

15

-1 шт.

Сигнальных кабелей

GND

VB

Sd-карт

С напряжением 0 В

SD +

+ 5В

PE

Номер сокета

2

3

4

5

6

7

8

9

-1 шт.

Модель двигателя

80ST-IM01330

80ST-IM02430

80ST-IM03520

80ST-IM04025

Номинальная мощность (кВт)

0,4

0,75

0,73

1,0

Номинальное напряжение (В)

220

220

220

220

Номинальный ток (А)

2,0

3,0

3,0

4,4

Номинальная скорость (об/мин)

3000

3000

2000

3000

Номинальный крутящий момент (N.m)

1,27

2,39

3,5

4,0

Пиковый крутящий момент (N.m)

3,8

7,1

10,5

12

Пиковый ток (А)

6,0

9,0

9,0

13,2

Напряжение постоянный

(V/1000r/min)

40

48

71

56

Коэффициент крутящего момента

(N.m/A)

0,64

0,8

1,17

0,9

Инерция ротора (кг. м2)

1,05 × 10-4

1,82 × 10-4

2,63 × 10-4

2,97 × 10-4

Сопротивление линии (Ω)

4,44

2,88

3,65

1,83

Линейная индуктивность (mH)

7,93

6,4

8,8

4,72

Постоянное электрическое время (мс)

1,66

2,22

2,4

2,58

Вес (кг)

1,78

2,9

3,9

4,1

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Безопасность класс

IP65

Защита окружающей среды

Температура:-20 ~ + 50 влажность:<90% (без конденсации)

Модель

80ST-IM01330

80ST-IM02430

80ST-IM03520

80ST-IM04025

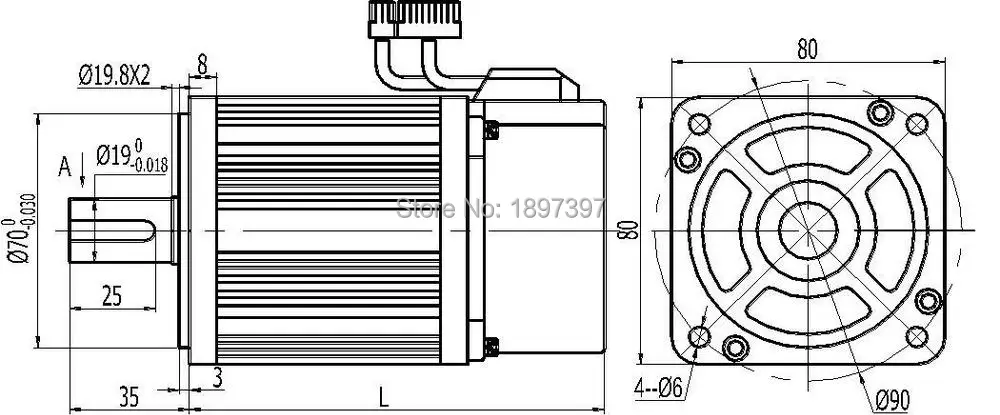

Без размера тормоза (L)

124

151

179

191

С электромагнитным тормозом (L)

164

191

219

231

С постоянным магнитом размер тормоза (L)

178

205

233

245

BasIc Технические характеристики

Режим

NJ001-08

NJ001-13

NJ001-20

NJ001-50

Максимальный ток (A)

10,7

12,7

18,0

25,0

Мощность питания

Однофазный/3 фазы AC170 ~ 253V

50/60Hz

Метод охлаждения

Естественное охлаждение/охлаждение вентилятора?

Управление метод

SVPWM управления

Кодировщик

Провинциальный линейный или инкрементный кодировщик

Внутренние Функции

Светодиодный дисплей и эксплуатации

Шесть из семи сегментный светодиодный дисплей: четыре функциональных клавиши

Управление модель

Контроль положения/пробный бег скорости/пробный бег/Внутренняя позиционирование PLC функция/RS485 связь/скорость/крутящий момент

Функция торможения

Внутренне установленный

Функция защиты от перегрузки

Под напряжением, перенапряжением, перегрузкой, перегрузкой по току, исключением кодера, торможением, ошибкой положения и т. д.

Контроль положения модель

Команда управления модель

Внешний импульсный

Внешняя команда импульсный вход

Форма

Пульс + Направление cw/ccw A/B ортогональность

Максимальная частота

Дифференциальное движение: 1 МГц открытый коллектор: 200 кГц

Электронные передаточное число

1 ~ 32767/1 ~ 32767

Скорость диапазон регулирования

Коэффициент скорости: 1:5000

Скорость скорость изменения угла направления движения

Коэффициент колебания скорости:<± 0,03 (нагрузка 0 ~ 100%). <± 0,05 (power-15% ~ + 10%)

Команда плавно

1 мс ~ 10000 мс (0r/min & larr;& rarr;1000r/min)

Частотная характеристика

300 Гц

Вход/выход сигнала

Расположение выходного сигнала

Тип выходного сигнала

Фаза ABZ линейный привод выход/Z открытый коллектор выход

Частотного мультиплексирования соотношение

1/225 ~ 1 деление частоты

Входной сигнал

7 точек фотоэлектрический изолирующий вход

Входная точка может быть определена как любой 21 вид, см. Настройки параметров

Выходной сигнал

4 коллектор открыть

1) определение местоположения/скорости 2) Выход серводвигателя; 3) выход сигнала Z 4) Выход тормоза. Свободно определить

Применение температуры

Эксплуатация: 0 ℃ ~ 55 ℃ Хранение:-20 ℃ ~ 80 ℃
