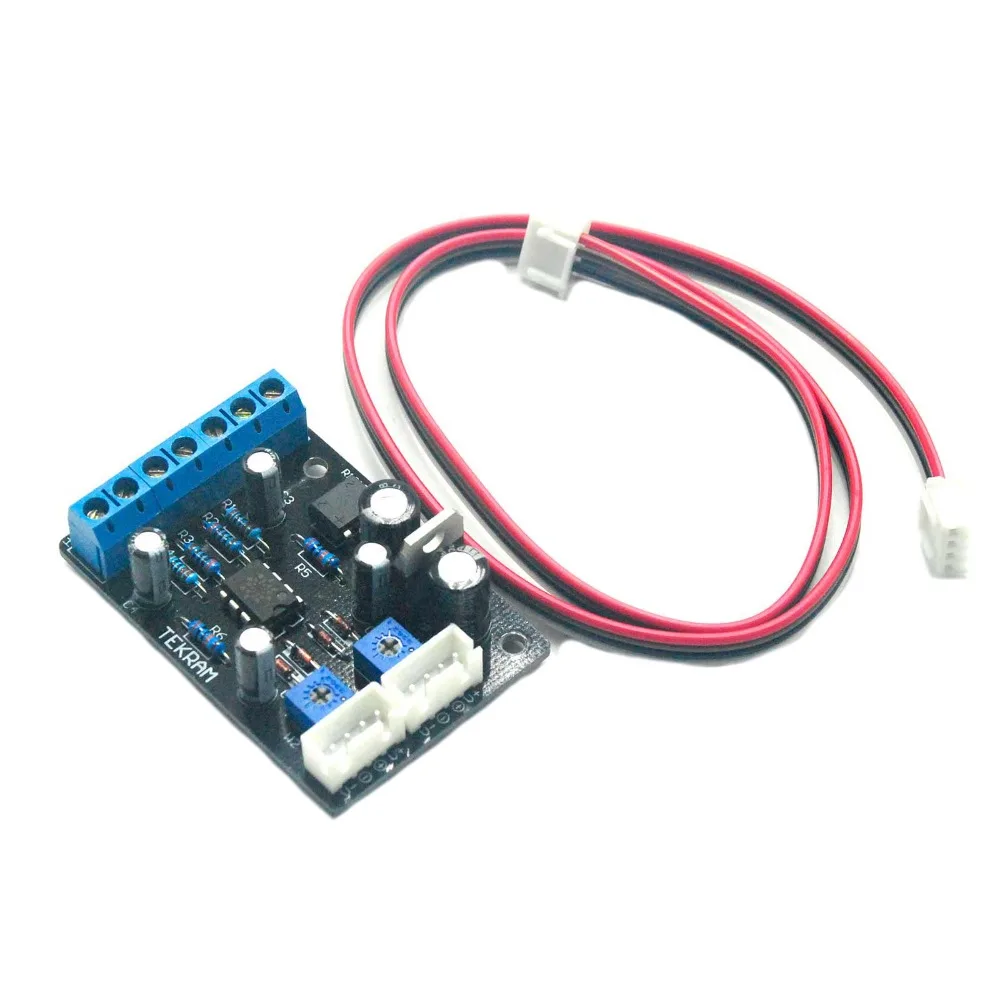

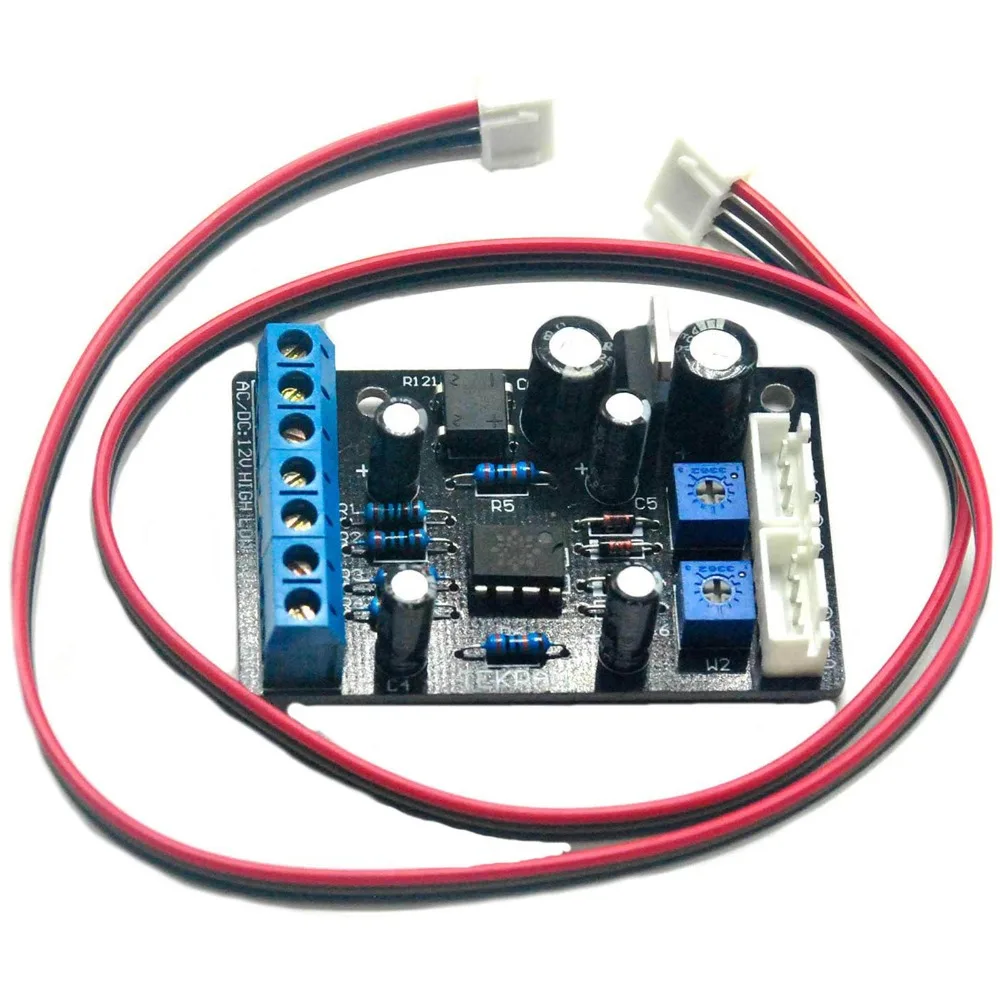

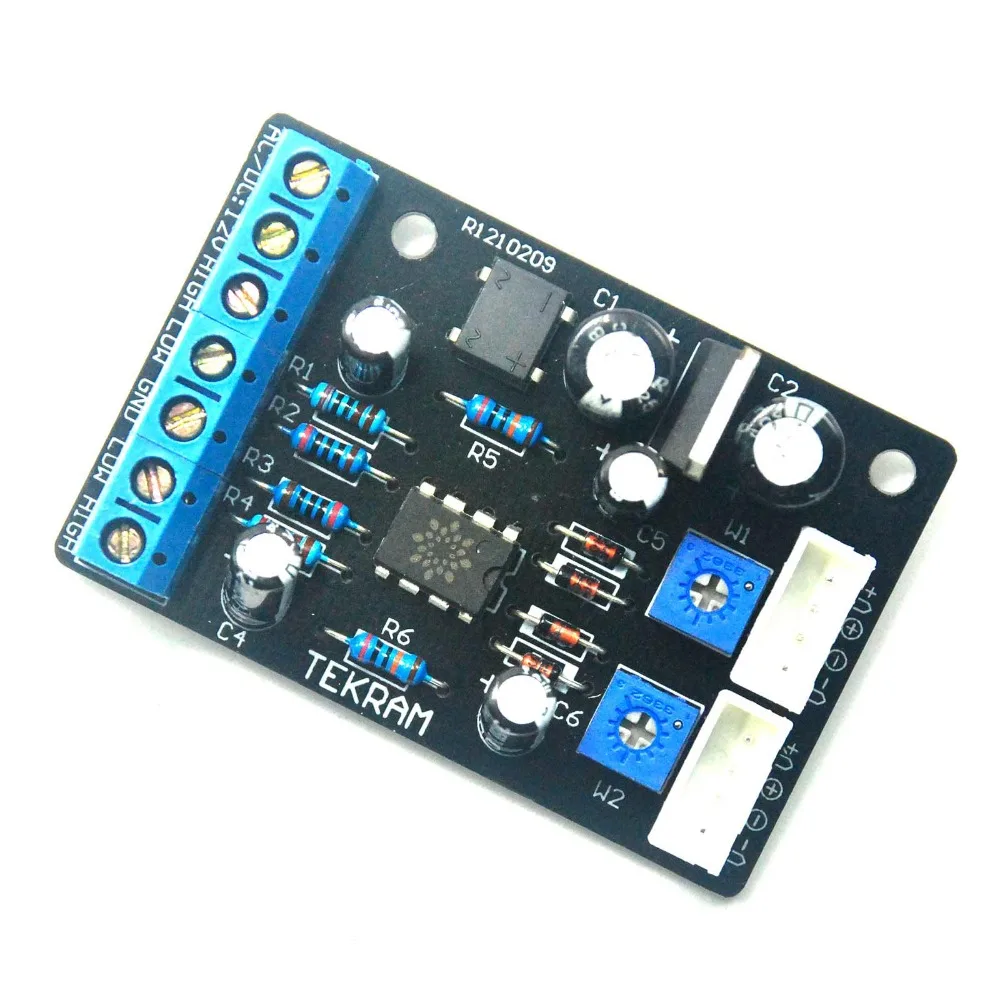

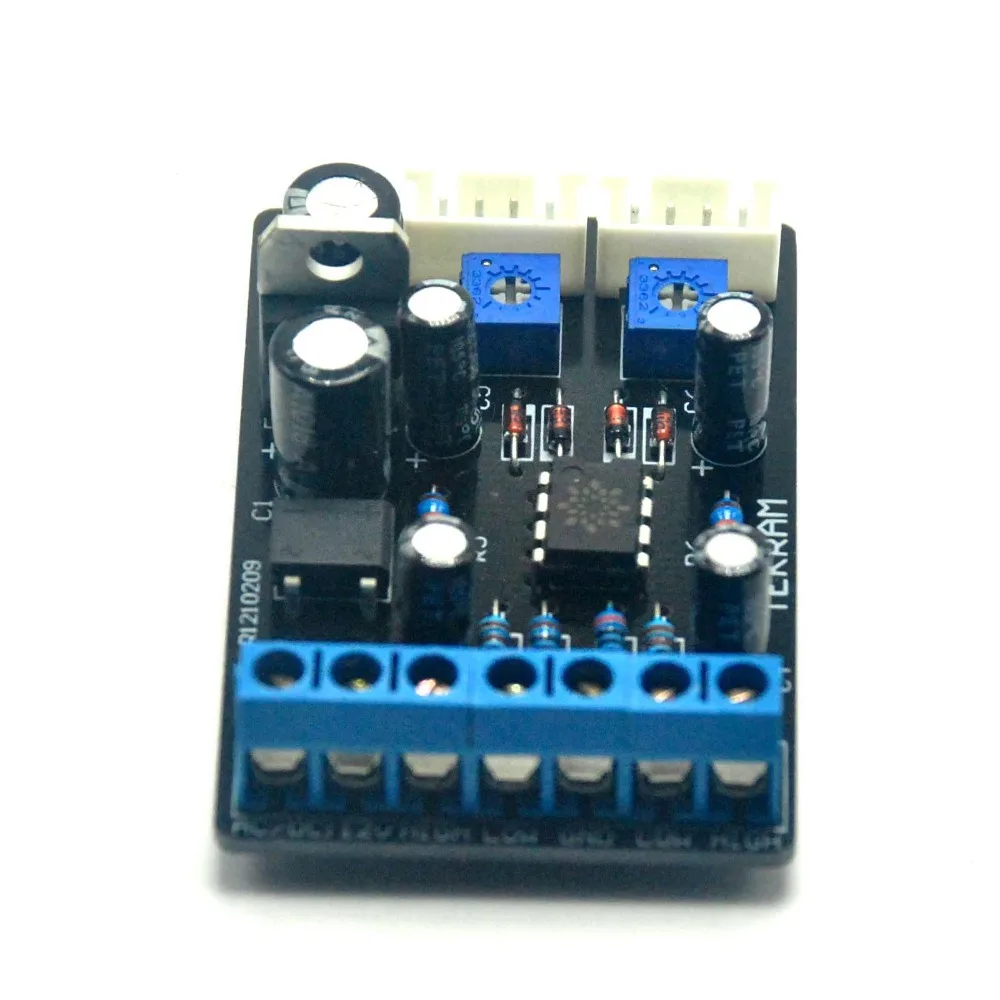

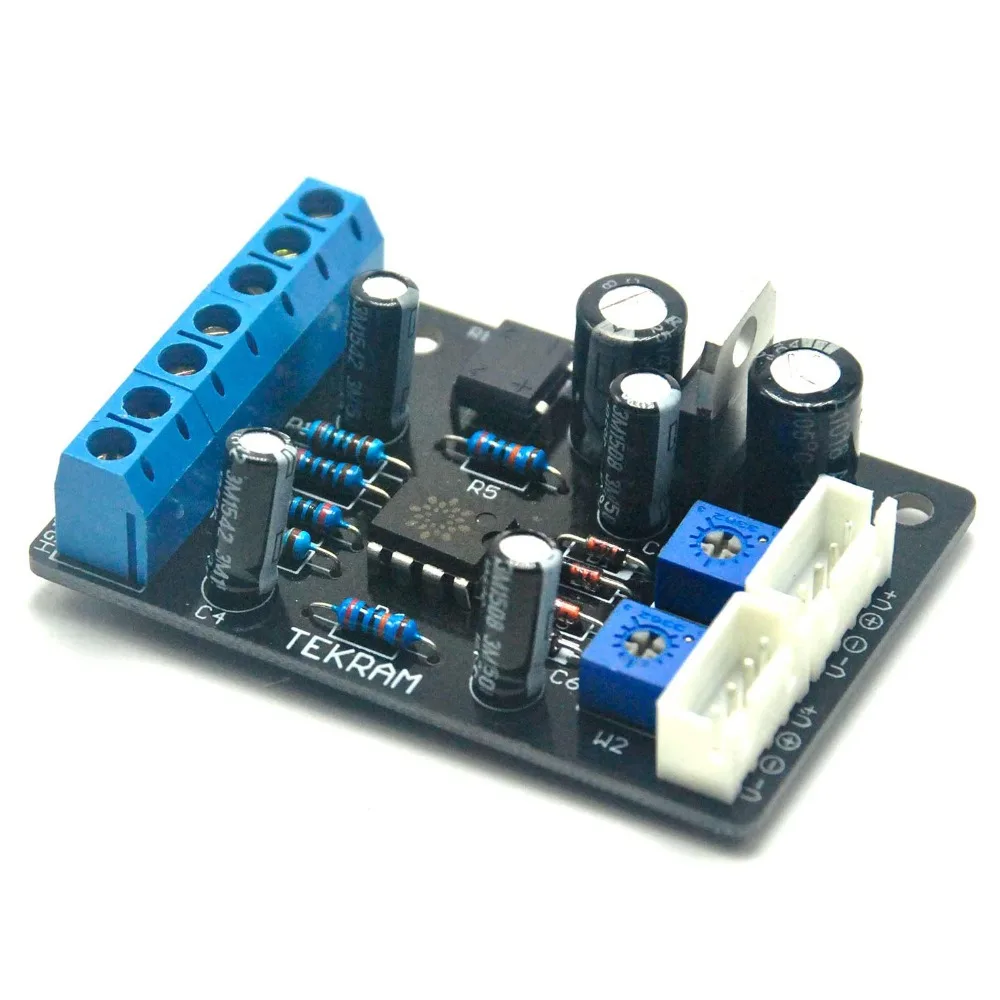

2 шт. TA7318P предусилитель pcd драйвер плата VU Header Meter db Level Driver Board | Электроника

2 шт. предампер pcd, драйвер, плата VU Header Meter db Level VU Meter Driver Board TA7318P

Характеристика:
Оригинальная схема драйвера TA-7318P-это улучшенная версия новой головки привода стола, которая позволяет быстро и быстро качать руки,
И основа прогресса в 7318 шаг цепи увеличивает сигнал привода
Может управлять заголовком в прошлом, цепь 7318 не может управлять, улучшенная версия была увеличена
К широкому диапазону цепи регулятора, производительность более стабильна, оригинальный макет следует
Оригинальный классический дизайн, красивый внешний вид, компактный и практичный!

Инструкции по использованию:
1. Вход Сигнала:
В зависимости от вашей ситуации, плата драйвера предоставляет два способа ввода сигнала,
(Подсказка: если потенциометр громкости сбоку, чтобы взять задний конец, или выход усилителя
Поворотная указка сигнала управляется потенциометром громкости, то есть Поворотная указка громкости и
Небольшой указатель громкости.

(1) низкий, GND, низкий: это управляемая пластина с низким уровнем входных сигналов, используемая для заправки устройства CD,
Компьютерная звуковая карта, бывший этап, такой как аудио источник оборудования аудио сигнал, проводка низкая, когда
GND, низкий соответствующий: левый и правый звуковой канал может быть.
(Ведущая пластина на двух потенциометрах, чьи руки могут регулировать размер качания, например, сигнал полного поворота
Откройте, указатель не соответствует вашим ожиданиям, но будет ездить на плате, сопротивление R3 вынимается, R2 R2, R3,
Используется для привода платы высокого уровня, когда входной сигнал к земле сопротивления в использовании, только
Затухание может быть использовано, потому что не может убедиться, что вы используете конкретные виды сигнала
Методы ввода, поэтому R2, готовая плата привода сварена, R3 Сварка сопротивления, оторвать вниз, чем вверх
Более того, в конце концов, не все люди имеют сварочное оборудование, ха-ха, которое, конечно, принадлежит и
Особые обстоятельства, обычно не снимаются!)

(2) высокий, GND, высокий: это плата драйвера высокого уровня входного сигнала, используется для захвата после того, как borne
Усилитель мощности по сигналу сигнала, управляемая пластина с амортизацией, будет выходная мощность
Высокопрочный уровень для вождения после ослабления IC, схема затухания содержит только что упомянутое и R3
Сопротивление R2, подключение к выходным клеммам усилителя мощности, привод платы два высоких терминала,
Два усилителя мощности были красными клеммами, два черных разъема усилителя мощности, выберите
Любой, управляя терминальной платой GND, может.

2. Выход драйвера:
V +, V-terminal: это приводная пластина для подсветки мультипликатора, с двумя группами выходной мощности 12 V
Клеммы, задний светильник ing, обратите внимание на подключение к источнику напряжения и соответствующие заголовки выровнены на светильник.
+, -Терминал: это для привода мультипликатора выходной клеммной платы, соответственно, затем в двухуровневой таблице «+» и «
"Терминал, подключение к anode.

3. Параметры источника питания:
Рабочее напряжение: переменный/постоянный ток 12-15 в переменный/Постоянный амфибия широкий диапазон рабочего напряжения (Рекомендуемая независимая мощность
Трансформатор, или независимый источник питания, например, его обмотка с оригинальной аудиосистемой делится силовым трансформатором,
Может привести к повреждению IC пластины или отказу аудиосистемы!)
Номинальная мощность: 3 Вт

4. Размер печатной платы:60*39 мм

5. Аксессуары:Подключение заголовков к полу метра, в двух целях.

Посылка:
2 шт. TA7318P pre-Amp pcd, драйвер, плата
