Описание товара
1. Введение в модуль XL01-232AP1
XL01-232AP1-это полудуплексный модуль беспроводной передачи с интерфейсом UART, который может работать в публичном диапазоне частот 433 МГц. Он может соответствовать европейским стандартам ETSI (EN300-220-1 и EN301-439-3), отвечает требованиям беспроводного управления и не требует подачи заявки на лицензию на частоту.
Этот модуль предназначен для беспроводной связи между различными серийными устройствами, такими как компьютеры, микроконтроллеры, серийные порты различных машин и т. Д. Он может быть обновлен непосредственно до беспроводной связи на оригинальном проводном соединении, без дополнительного программирования, полностью совместим с проводным последовательным портом связи. Соглашение, простота в использовании и гибкость.
Параметры XL01-232AP1 следующие: выходная мощность, скорость последовательного порта, рабочая частота, идентификатор продукта и другие соответствующие параметры могут быть установлены программным обеспечением. Если у клиента нет специальных инструкций, параметр по умолчанию модуля 9600 8N1.
★Максимальное расстояние 1000 метров
★Рабочая частота 430-510 МГц (по умолчанию 433 МГц)
★Можно установить адрес передачи модуля и получить адрес
★Серийный порт 1,2 K --- подача заявки на 115,2 кбит/с. (По умолчанию 9,6 кбит/с)
★Формат данных 8N1, 8E1, 8O1
★Выходная мощность модуля может быть установлена на 1dBm /2dBm /5dBm /8dBm /11dBm/14dBm /17dBm/20dBm
★В указатель скорости набегающего потока воздуха может быть набор для 0,5 K 2,4 K 10K 20K 40K 100K 150K 250K
2. Применение модуля XL01-232AP1
Умный дом. Домашние приложения и беспроводное зондирование. Системы безопасности;
Обработка контроля l. Беспроводное подключение данных. Телеметрия. Небольшая беспроводная сеть;
L мониторинг транспортного средства. Противоугонный; Робот-контроль, умные автомобили Freescale контроль
L считывание беспроводного счетчика. Система контроля доступа. Комьюнити, термопринтер;
L промышленная система сбора данных. Получение биосигнала. Гидрологический мониторинг;
Л автомобиль четыре колеса выравнивания и т. Д.
Три: параметры модуля
3,1 электрические характеристики
Номер продукта | XL01-232AP1 |
Рабочая частота | 430-510 МГц |
Модуляция | 2GFSK |
Мощность передачи | 1dBm /2dBm /5dBm /8dBm /11dBm/14dBm /17dBm/20dBm (По умолчанию20 дБм) (По умолчанию20 дБм) |
Чувствительность приема | -120dBm0,5 КПБ |
Рабочее напряжение | + 5V (пожалуйста, сообщите нам, если вам нужны при заказе 3,3 V источника питания) |
Соотношение отклонения изображения | <-30 дБ |
Пористый | <-50dBm |
Скорость последовательного порта | 1,2 k/2,4 k/4,8 k/9,6 k/19,2 k/38,4 k/57,6 k/115,2 k (Стальная проволока9,6 K) 请说明) |
Ток выбросов | 25ма 1дбм.45ма 14дбм.96ма 20dBm |
Ток приема | 22.5ма |
Формат данных интерфейса | 8N1/8E1/8O1 |
Уровень пользовательского интерфейса | TTL (если вы подключены к последовательному порту 232 уровня, например к компьютеру, добавьте цепь преобразования уровня 232) |
Рабочая температура | -30°~ 70° |
Рабочая влажность | 10% ~ 90% относительной влажности, без конденсации |
Размеры | 17,5 мм × 36,5 мм (без антенны) |
Приблизительное расстояние | 800 м 0,5 кбит/с скорость беспроводной |

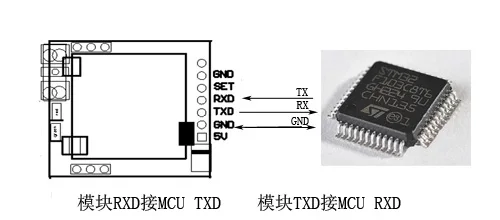

4. XL01-232AP1 определение порта и схема подключения
Примечание: модуль расширения, штыревая панель расстояние 2,0 мм
管脚 | Определение | Описание | Уровень | Примечания |
1. | VCC | Положительный | + 5 В | Первый квадратный коврик модуля |
2. | GND | Наземная (отрицательная мощность) | GND | |
3. | TXD | Модуль вывода данных (Получите RXD пользователя) | TTL | |
4. | RXD | Модуль ввода данных (Подключен к TXD пользователя) | TTL | |
5 | Набор | Тяните вниз при установке, обычно висят | При входе в режим настройки, потяните этот порт низко, и зеленый светильник будет включен. | |
6 | GND | Наземный | GND | |
7 | NC | Не подключен |

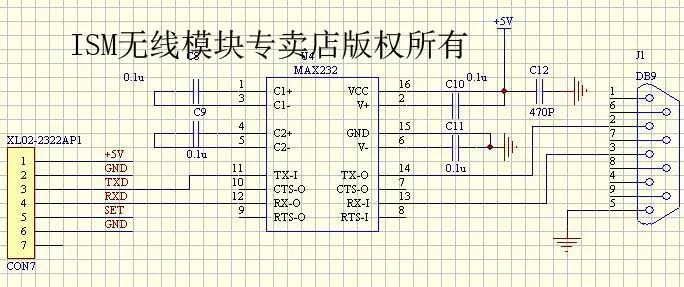

接电脑串口或 232 设备 需加 232 转换电路

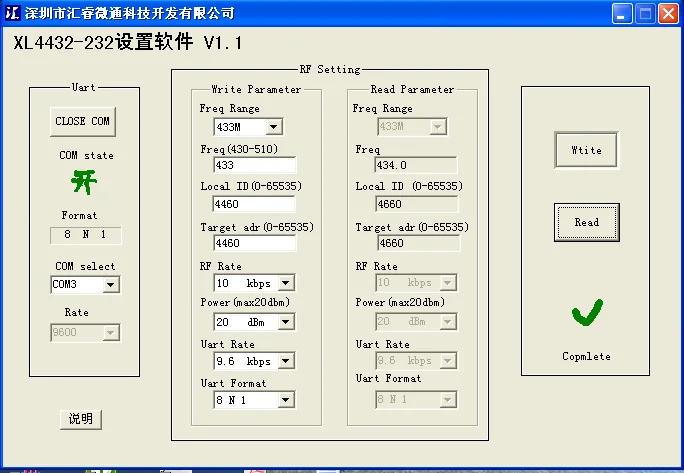

模块参数配置界面
В вышеуказанном интерфейсе:
Выбор COM: используется для выбора соответствующего COM порта
Диапазон Freq: Выберите диапазон рабочих частот (модуль по умолчанию 433).
Локальный идентификатор: Установите локальный адрес модуля, заводской по умолчанию (4460).
Trage adr: Установите адрес целевого модуля, заводской по умолчанию (4460).
Частота RF: Установите скорость беспроводной модуляции. Заводской по умолчанию (10 кбит/с).
Мощность: установленная выходная мощность модуля Заводская по умолчанию (20dBm).
Uart скорость передачи данных: набор последовательный порт ставка заводской по умолчанию (9,6 кбит/с)
Формат Uart: по умолчанию устанавливается заводской формат последовательного порта (8N1)
После установки соответствующих параметров нажмите кнопку «написать» справа. Если вам нужно знать соответствующие параметры модуля, нажмите кнопку «чтение» справа, чтобы прочитать параметры модуля в столбце «Чтение параметров».
Настроенные или нет, настроенные параметры останутся действительными.
