Модуль контроля скорости ШИМ высокой мощности, электромагнитный клапан с регулируемой частотой рабочего цикла, задержка цикла

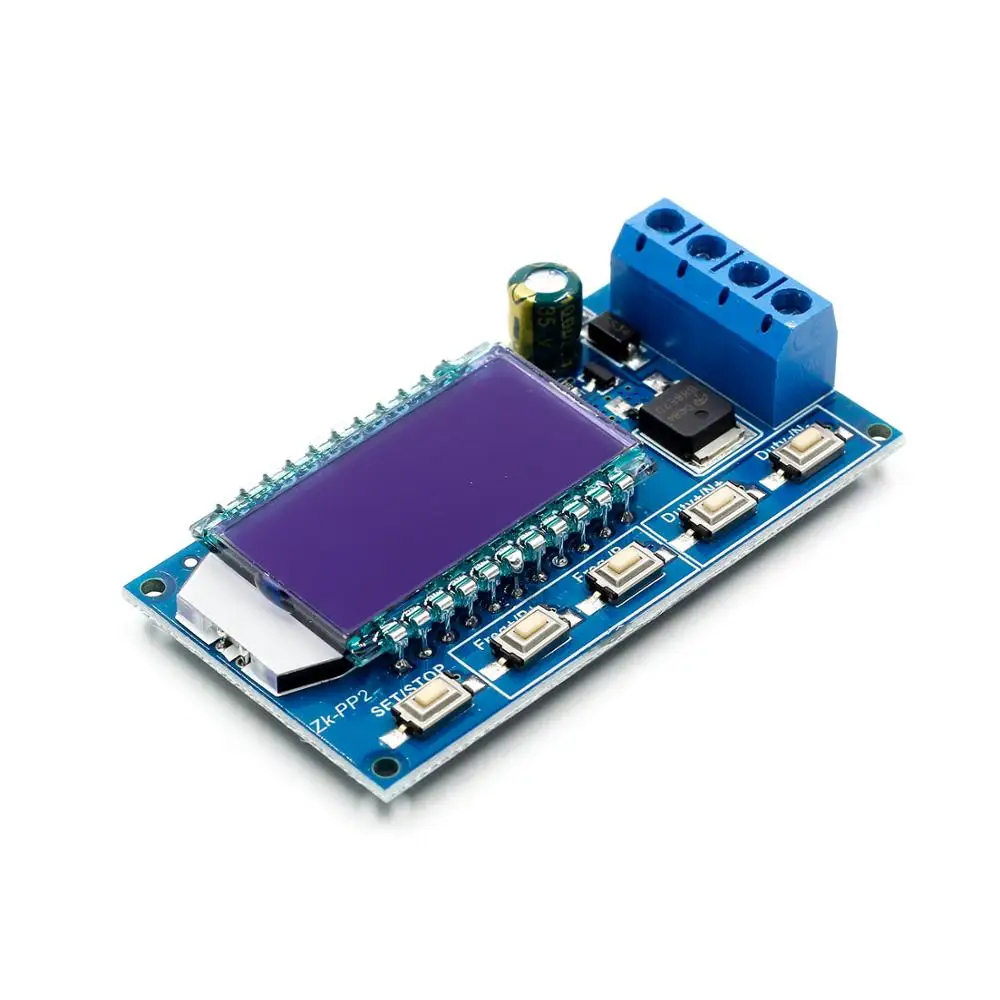

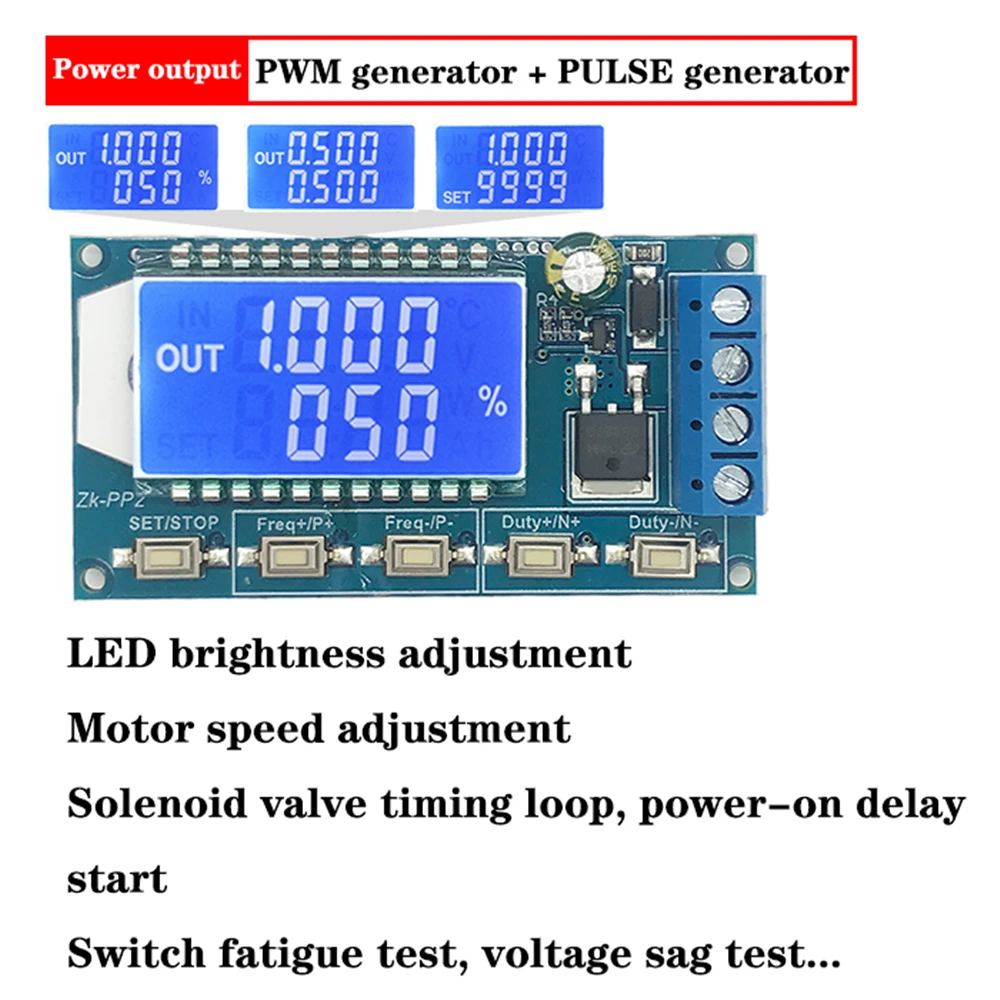

-Различные практические сцены!

1. Светодиодный регулятор яркости, частоты, рабочий цикл можно регулировать

2. Можно регулировать скорость двигателя, частоту и рабочий цикл

3. Управляйте электромагнитным клапаном, чтобы вытянуть и высвободить, можно установить автоматический цикл, задержку выхода, номер цикла (или бесконечный цикл).

4. Контролируйте оборудование для включения и выключения, проводите тест на усталость, провисание напряжения и другие тесты для проверки надежности клиентского оборудования.

5. Задержка запуска, задержка может быть установлена, после задержки, она будет включена или переболеть.

  1. Основные характеристики:

1,1 может непосредственно приводить светодиодный, электромагнитный клапан, электромагнитный клапан и другие нагрузки

1,2 два режима может быть выбран:

Режим ШИМ-частота (непрерывная), рабочий цикл, Импульсный номер, регулируемый;

Импульсный режим-Положительная ширина импульса, время ширины отрицательного импульса, задержка включения питания и количество импульсов настраиваются.

1,3 с кнопкой запуска и остановки, может управлять выходом и остановкой сигнала

1,4 широкий диапазон входного напряжения 3,3-30V, 5,08 мм терминал проводки

2. Технические параметры:

2,1 рабочее напряжение: 3,3 ~ 30V (Обратите внимание, что положительные и отрицательные полюсы не должны быть изменены, в противном случае это может сгореть)

2,2 частотный диапазон: 1 гц ~ 150 кгц, точность определения его местонахождения составляет около 2%. Контроль скорости двигателя, как правило, выбирает 20 кГц

2,3 диапазон рабочего цикла: 0-100%, 1% шаг

2,4 количество импульсов: 1-9999, или бесконечное (дисплей '-0' означает бесконечность)

2,5 задержки времени: 0,000 s-9999s, минимальный размер может быть набор для приготовления чая 1ms

2,6 положительный и отрицательный длительность импульса: длина: 0,000 s-9999s, минимальный размер может быть набор для приготовления чая 1ms

2,7 выходная нагрузка/ухудшение параметров емкость: менее 8A (моп-переключатель трубки)

2,8 Выход амплитуды: амплитуда равна напряжение источника питания (+ напрямую соединен с V + модуль)

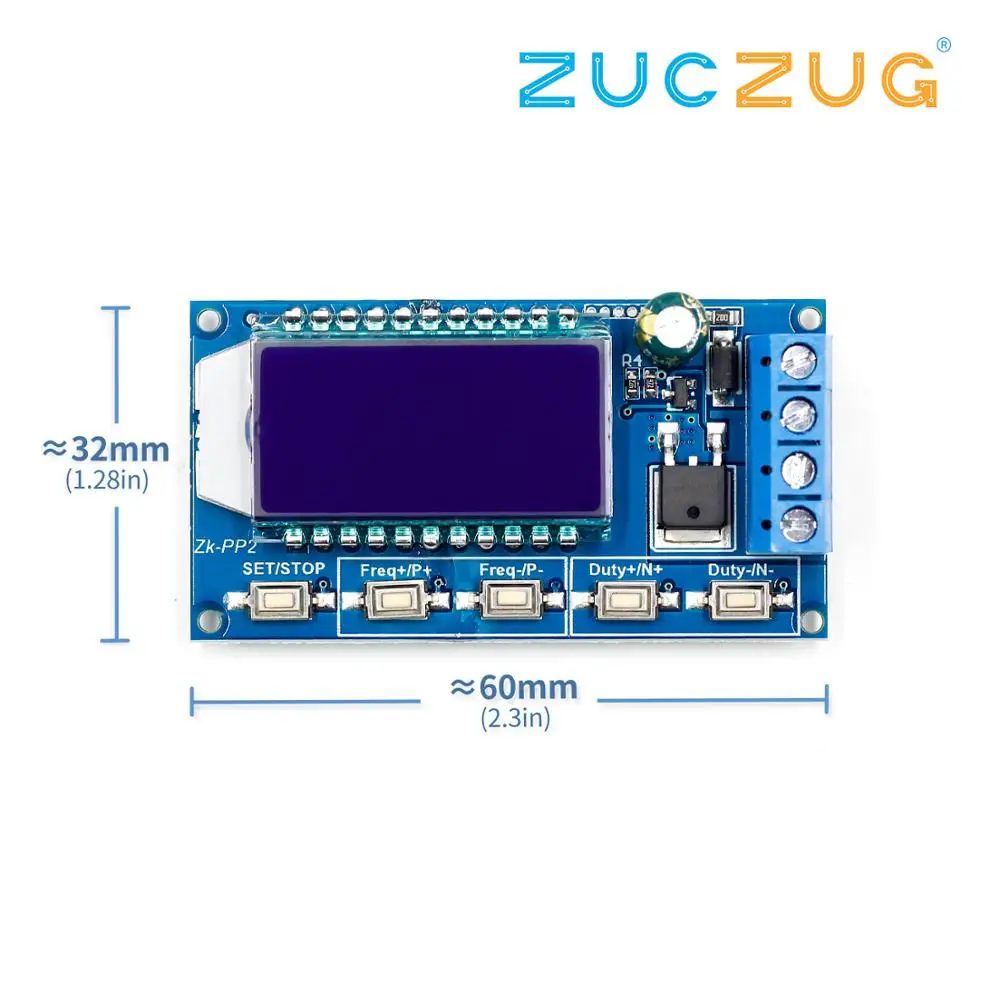

2,9 Размер продукта: 60 мм * 32 мм * 10 мм

2,10 вес изделия: 20 г

2,11 Упаковка: антистатический пакет

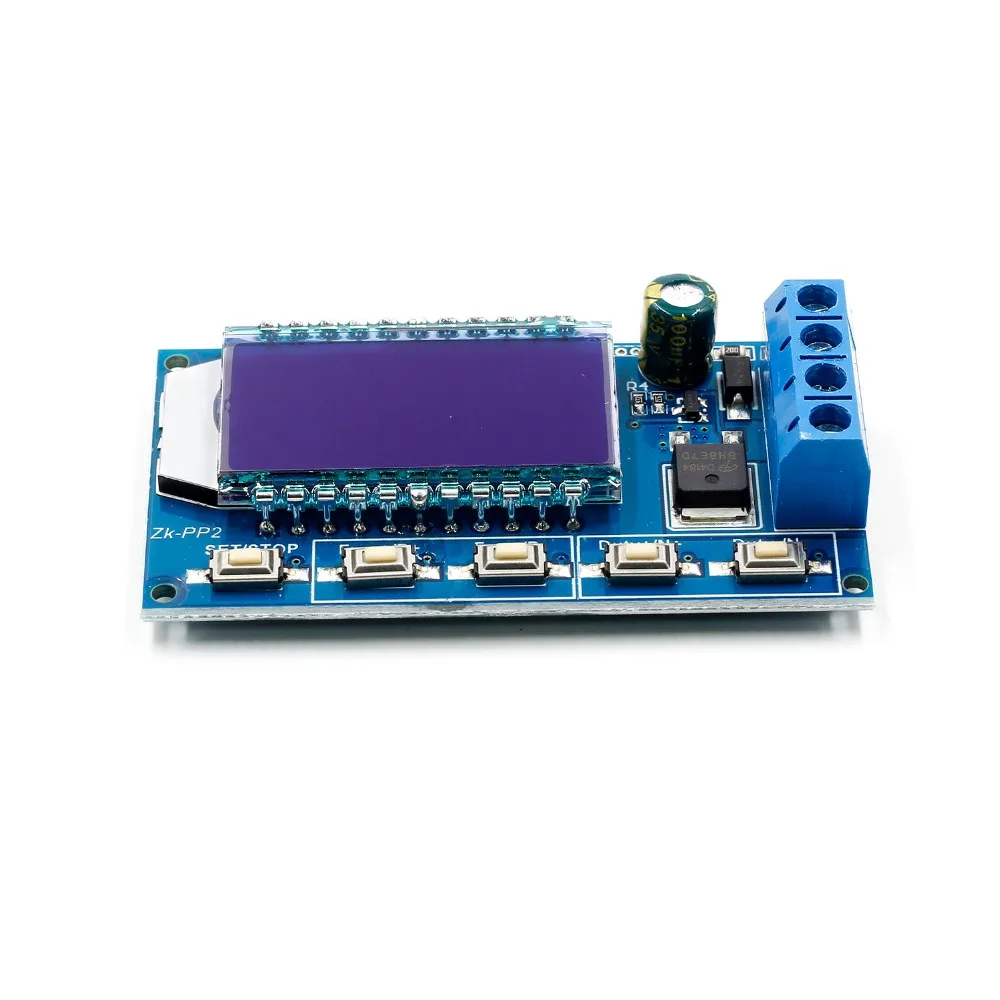

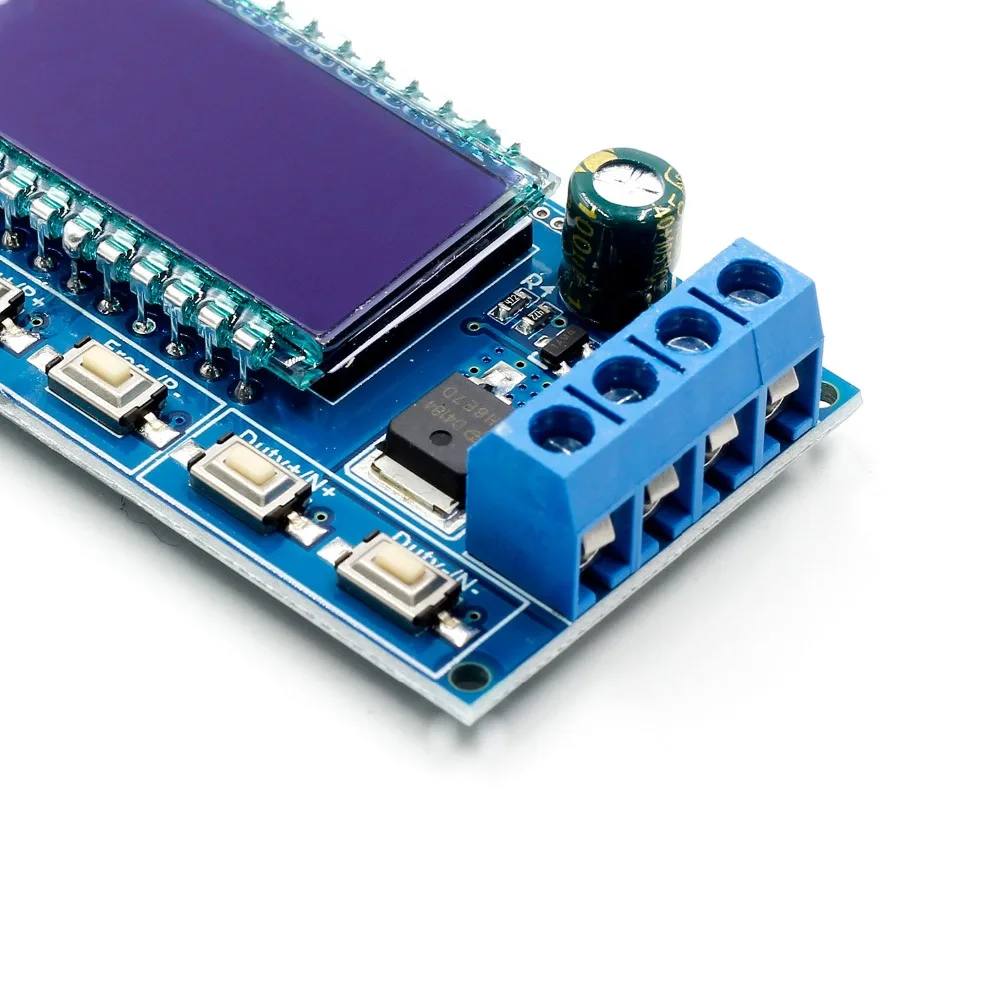

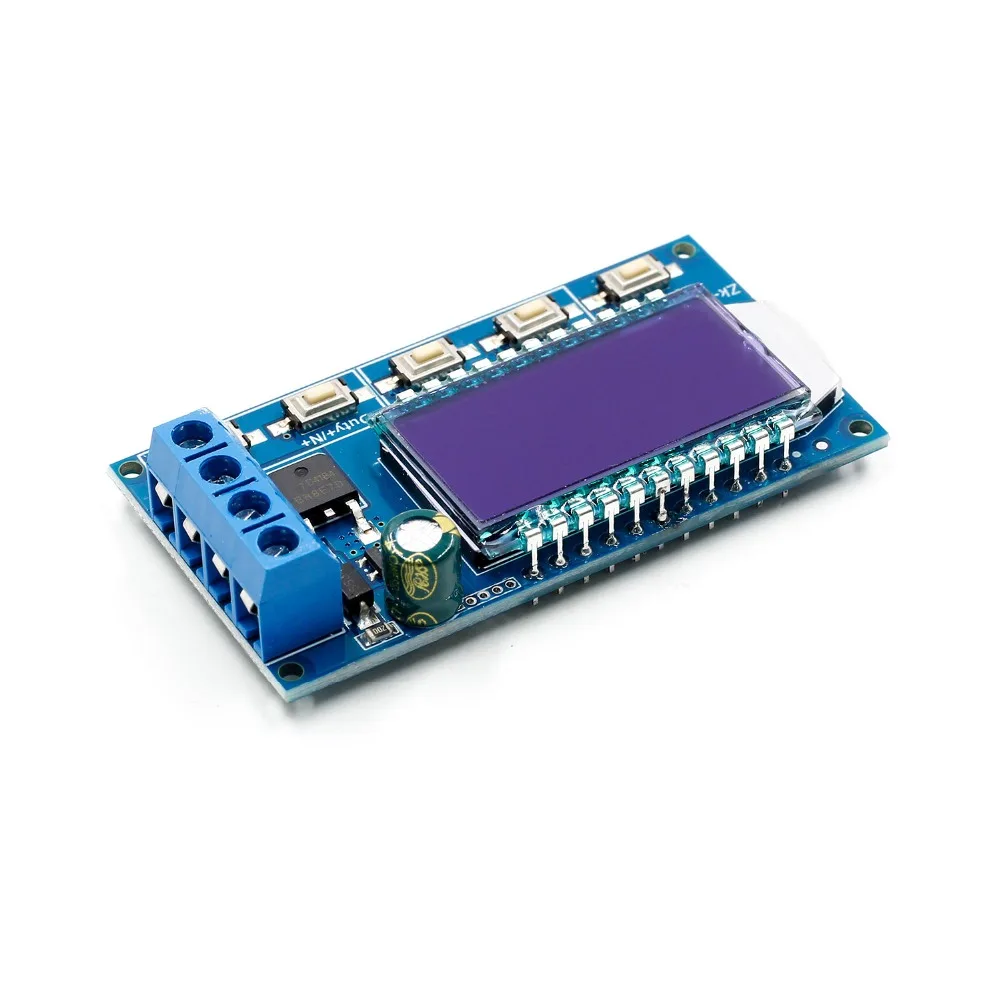

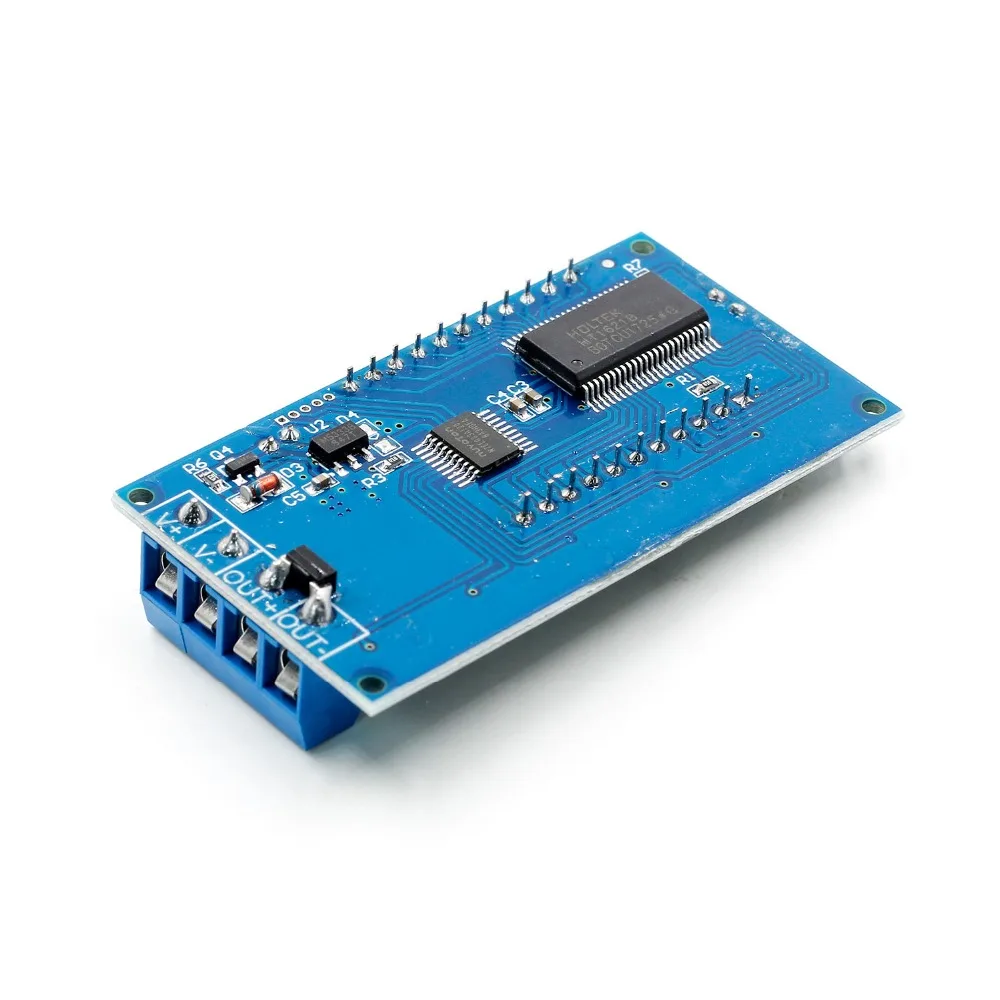

3. Описание модуля:

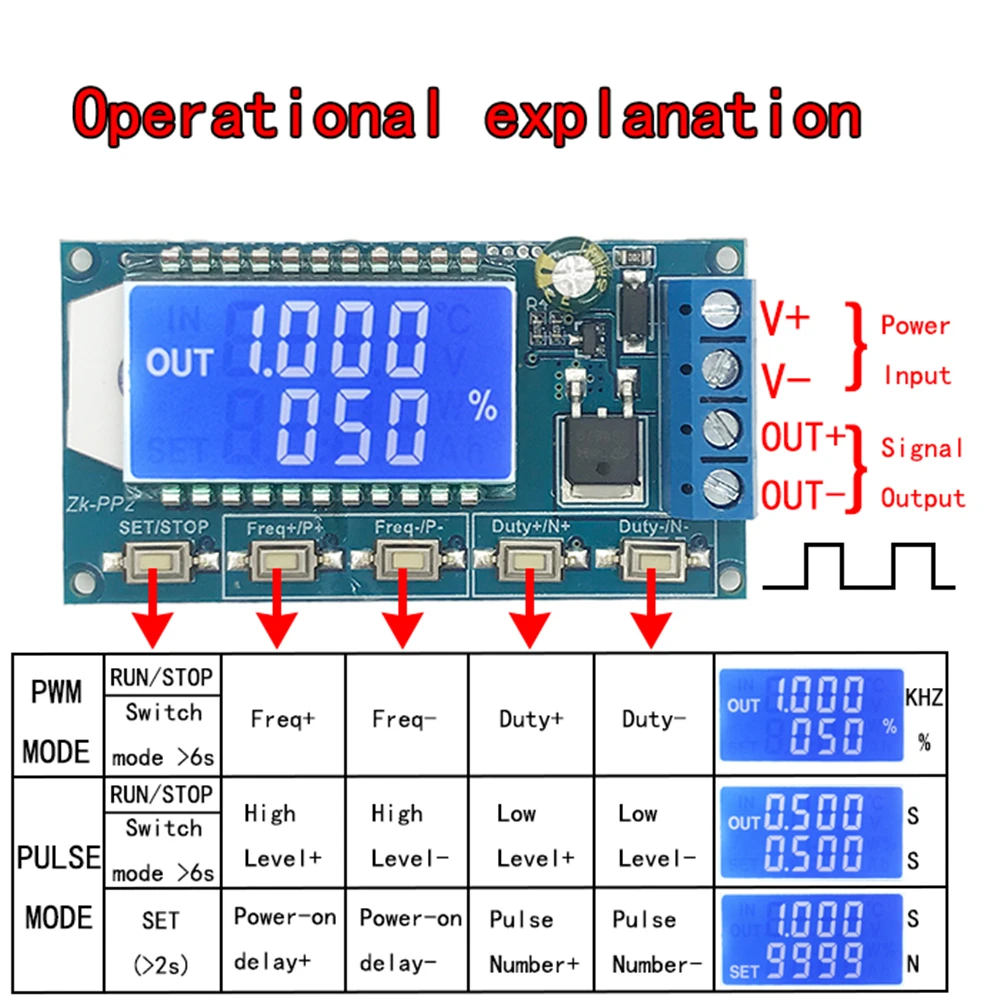

Инструкции по эксплуатации кнопок 3,1

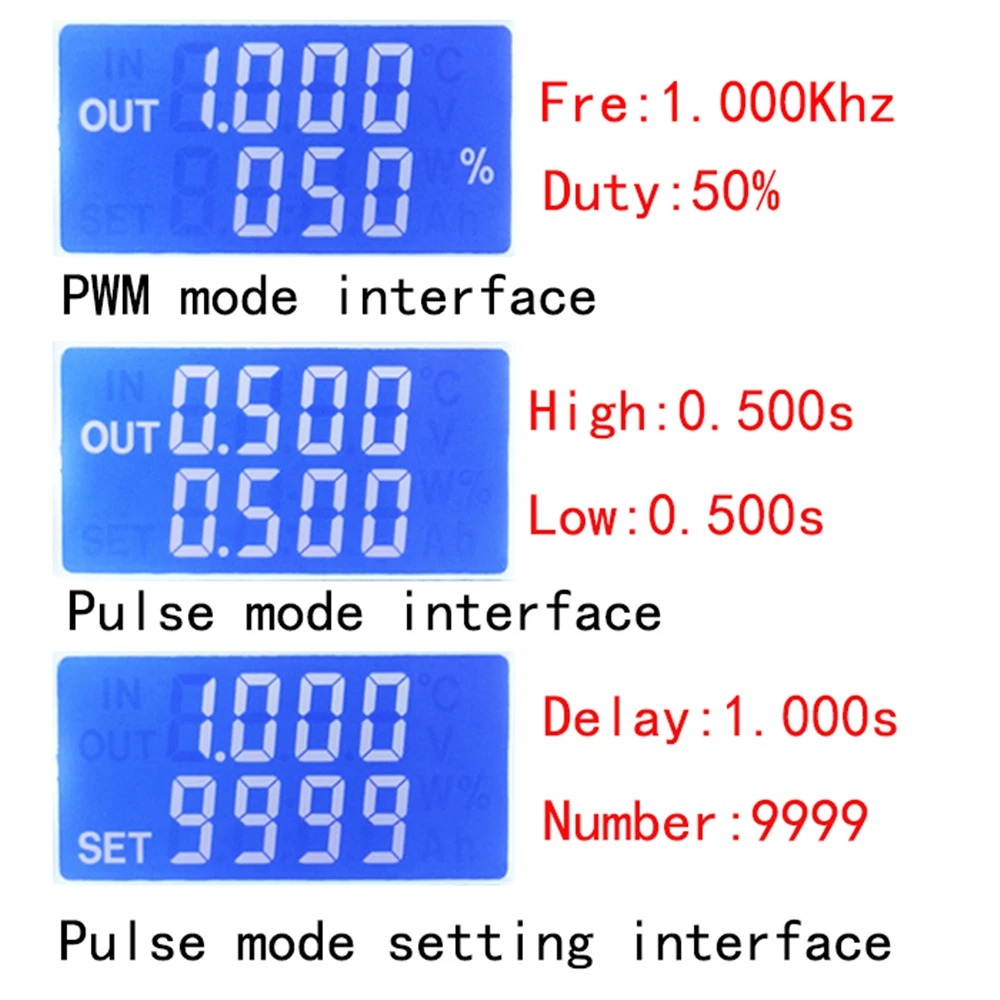

3,2 режим ШИМ (дисплей имеет "%" для PWM режим)

Заводским режимом по умолчанию является PWM режим, FREQ + и FREQ-key set частота, DUTY + и DUTY-button set рабочий цикл; Короткое нажатие, кнопка стоп, управление, выход сигнала или стоп, стоп-выход 0, экран отображает отметку «выход», так как есть выход, в противном случае он остановит выход; Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.

Если вы хотите переключиться в импульсный режим, нажмите и удерживайте кнопку SET (более 6 секунд), не отпустите, вы почувствуете изменение экрана, «%» исчезает, это импульсный режим.

3,3 импульсном режиме (не "%" на правой стороне дисплеи компьютеров импульсном режиме)

В строке, над ЖК-экраном, отображается положительное время в ширине импульса. Кнопки P + и P установите параметр. В строке ниже ЖК-экрана отображается время отрицательной ширины импульса. Кнопки N + и N устанавливают параметр. Нажмите кнопку стоп, чтобы контролировать выход сигнала или стоп. В тех случаях, когда Выпуск остановлен, на выходе-0. На экране отображается «выход» для выхода, в противном случае он прекращает выход; Завод по умолчанию позитивную ширину импульса составляет 0,5 секунд и отрицательную ширину импульса составляет 0,5 секунд.

Импульсный номер и задержка настройки времени-В импульсном режиме, нажмите и удерживайте кнопку установки в течение 2 секунд, а затем отпустите, укажите Импульсный номер и интерфейс настройки времени задержки, дисплей отображает набор, он будет выключен и очищен после входа.; P + и P-кнопок установите время задержки, N + и N-кнопки установите количество импульсов, Заводская задержка по умолчанию-0 секунд, количество импульсов бесконечно (дисплей -5-го); Затем нажмите кнопку SET 2 за несколько секунд, оно автоматически обратится к импульсному интерфейсу, нажмите кнопку стоп, После задержки установки времени, начните выдавать установленное количество импульсов. Если количество импульсов будет отправлено, оно будет автоматически выводить 0. Если период не будет отправлен, нажатие кнопки стоп выключится. Импульсный сигнал на выходе отключается и очищается, и задавать количество импульсов каждый раз, когда они запускаются.

3,4 Применение Управление примеры

3.4.1 ШИМ-Выход 20 кГц, 60% Рабочий цикл: Выберите режим ШИМ, частота выставлена 20,00 и скважность установлен на 060%.

3.4.2 выходной включен в течение 0,6 секунд и выключается для 0,2 секунд. Бесконечная петля: Выберите импульсный режим, для положительной ширины импульса Установите 0,600, для отрицательной ширины импульса Установите 0,200, для времени задержки Установите 0,000, И количество импульсов, установленное на-.

3.4.3 Мощность или нажать на кнопку пуска, задержка в течение 5-ти секунд, то на выходе включен в течение 0,6 секунд, 0,2 секунд, бесконечный цикл: Выберите импульсном режиме положительная ширина импульса составляет 0,600, отрицательная ширина импульса-0,200, Задержка времени установлена на 5,000, и количество импульсов настроено на ---0.

3.4.4 включить или нажмите кнопку запуска, задержка 5 секунд, затем выход высокого уровня 10 мс низкий уровень 10 мс импульсный 100: Выберите импульсный режим, положительная ширина импульса установлена до 0,010, отрицательная ширина импульса установлена на 0,010, задержка времени установлена на 5,000, а количество импульсов-на 0100.

345 Задержка включения питания в течение 10 секунд, затем постоянный выходной сигнал: Выберите импульсный режим, положительная ширина импульса установлена на число больше 0, отрицательная ширина импульса установлена на 0, время задержки устанавливается на 10,00 секунд, а Импульсный номер бесконечен. (----).

3.4.6 другие приложения могут рассмотреть или проконсультироваться со службой поддержки клиентов

Все параметры настройки не теряются, когда они выключены.
