5 шт./лот STM32 плата Core407Z STM32F407ZxT6 STM32F407 STM32 ARM Cortex-M4 Оценка развития основная плата с полной IOs

Обзор

Core407Z-это небольшая плата разработки STM32, которая имеетSTM32F407ZxT6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407Z интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штырьковые заголовки на задней стороне позволяют Core407Z быть подключены к вашей плате приложений и действовать в качестве основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,00 мм.

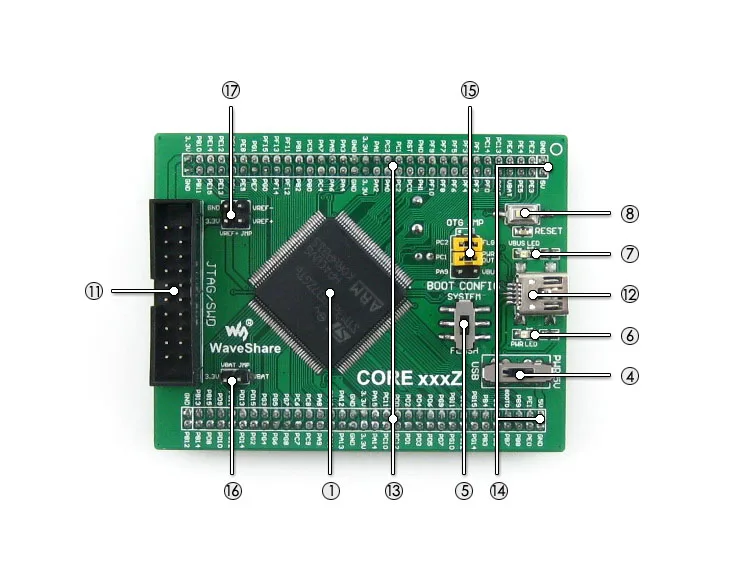

Что на борту

1. STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-битный RISC
   • Характеристика:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Рабочее напряжение:1,8 В-3,6 В
   • Упаковка:LQFP144
   • Воспоминания:512кб/1024кб вспышка, 192 + 4кб SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1 x 8-14-битный параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны):3,3 В регулятор напряжения
3. MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки бут0 pin
6. Индикатор питания
7. Светодиод VBUS
8. Кнопка сброса
9. 8 м кристаллический осциллятор (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. Интерфейс USB
    • В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32
    • Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель
13. Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14. 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG
15. Usb-хост/OTG джемпер
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку для отключения от порта ввода/вывода
16. Джемпер VBAT
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
17. Джемпер для выбора VREF
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

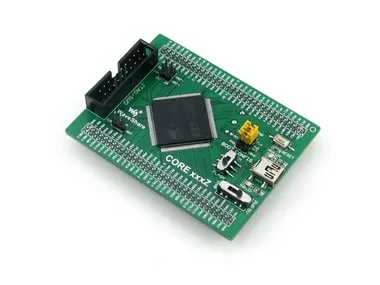

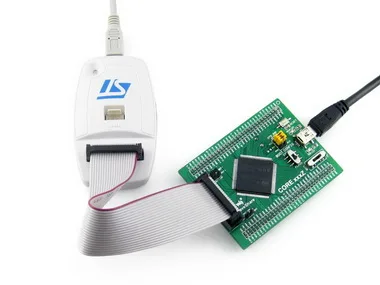

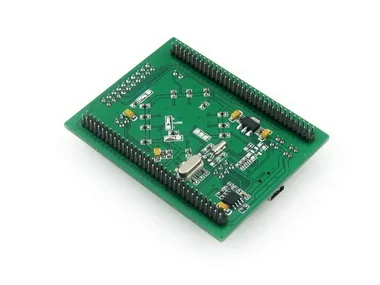

Фотографии

Примечание:
Core407Z предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

JTAG/SWD интерфейсы

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Ресурсы для развития

Core407Z STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

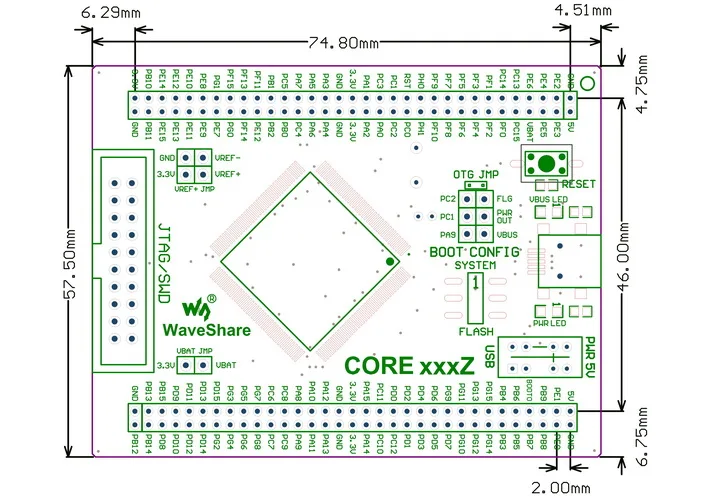

Размеры

В комплект входит

1. Core407Z макетная плата x 1
2. Кабель USB типа A-Mini-B x 1
3. Руководство пользователя CD x 1
