Квадрокоптер для гоночного квадрокоптера VS VTX 5 8G 40CH 25mw 100mw 200mw передатчик OSD

---

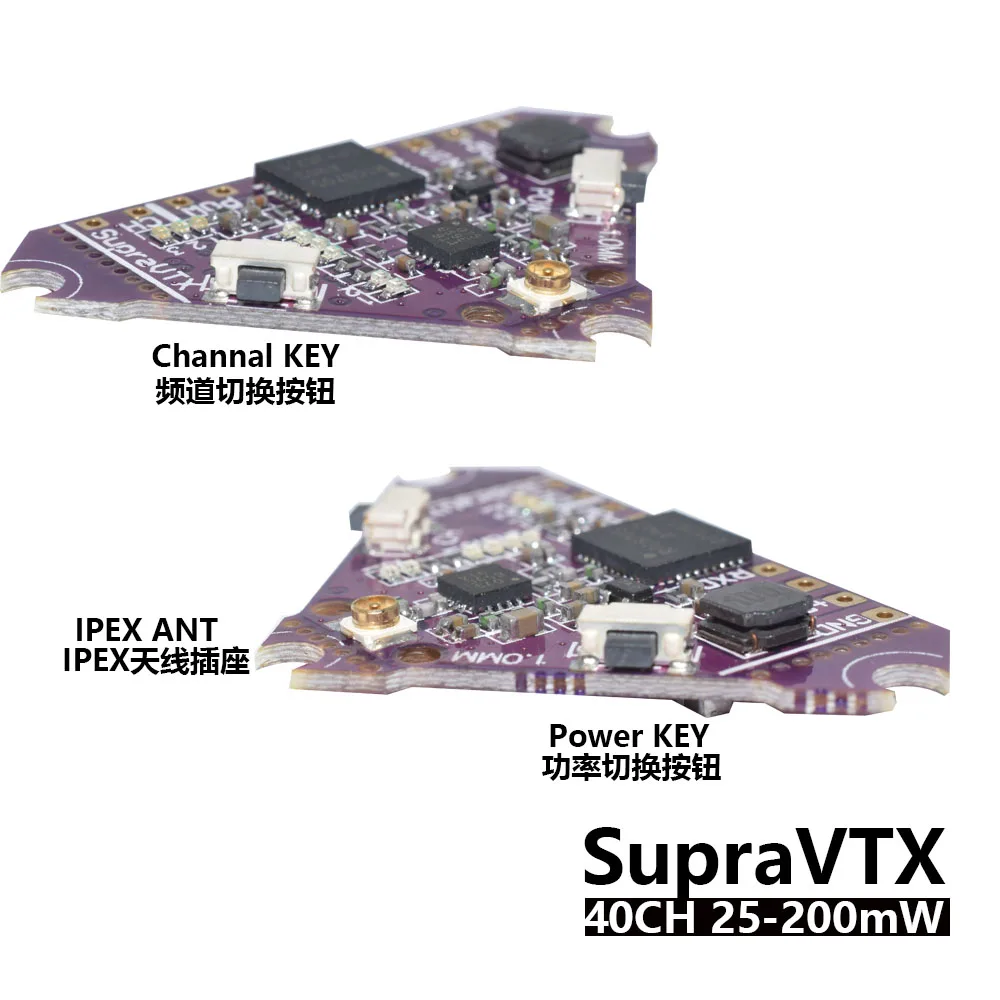

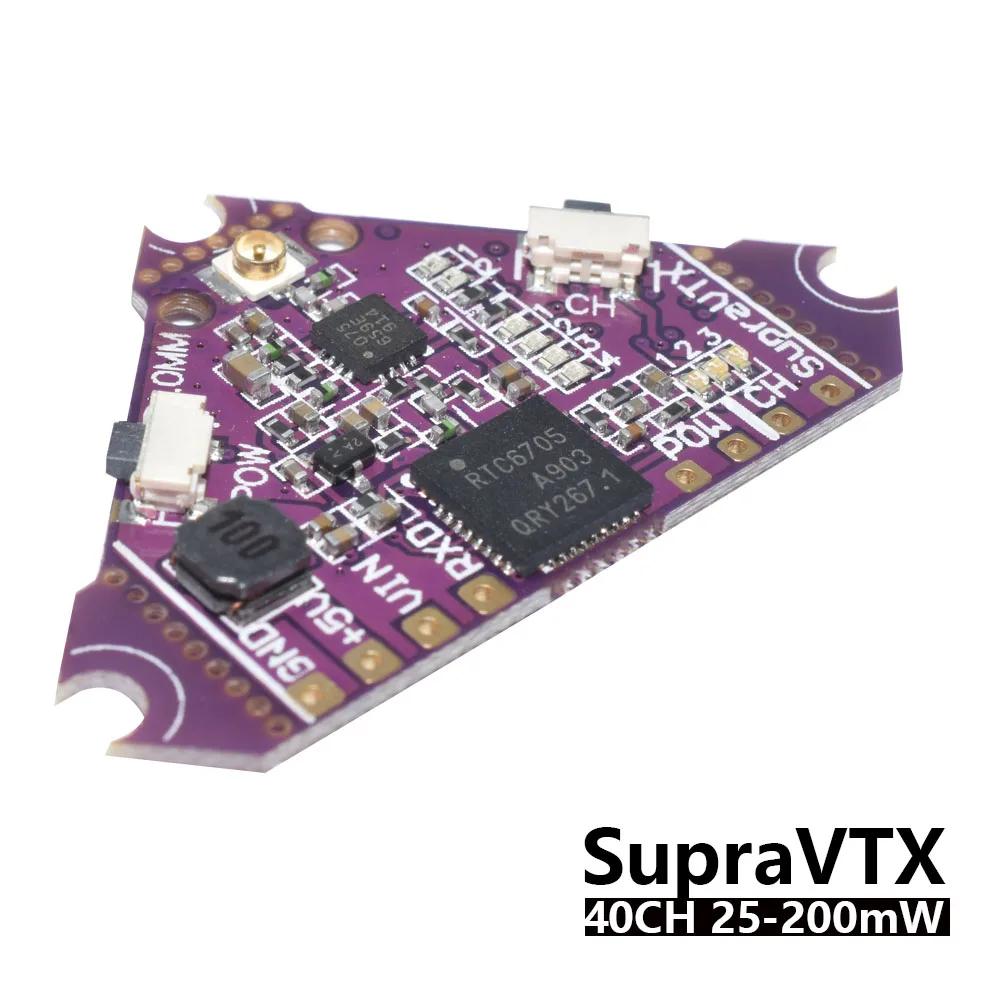

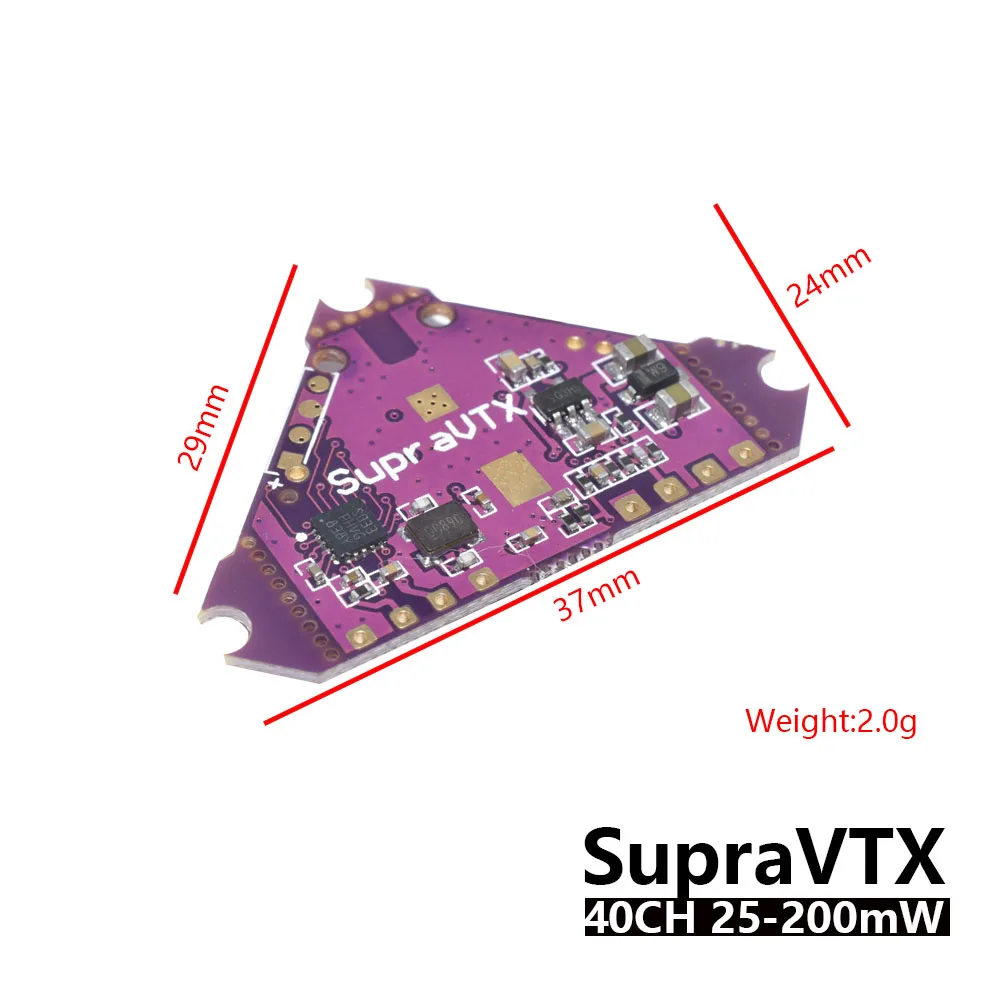

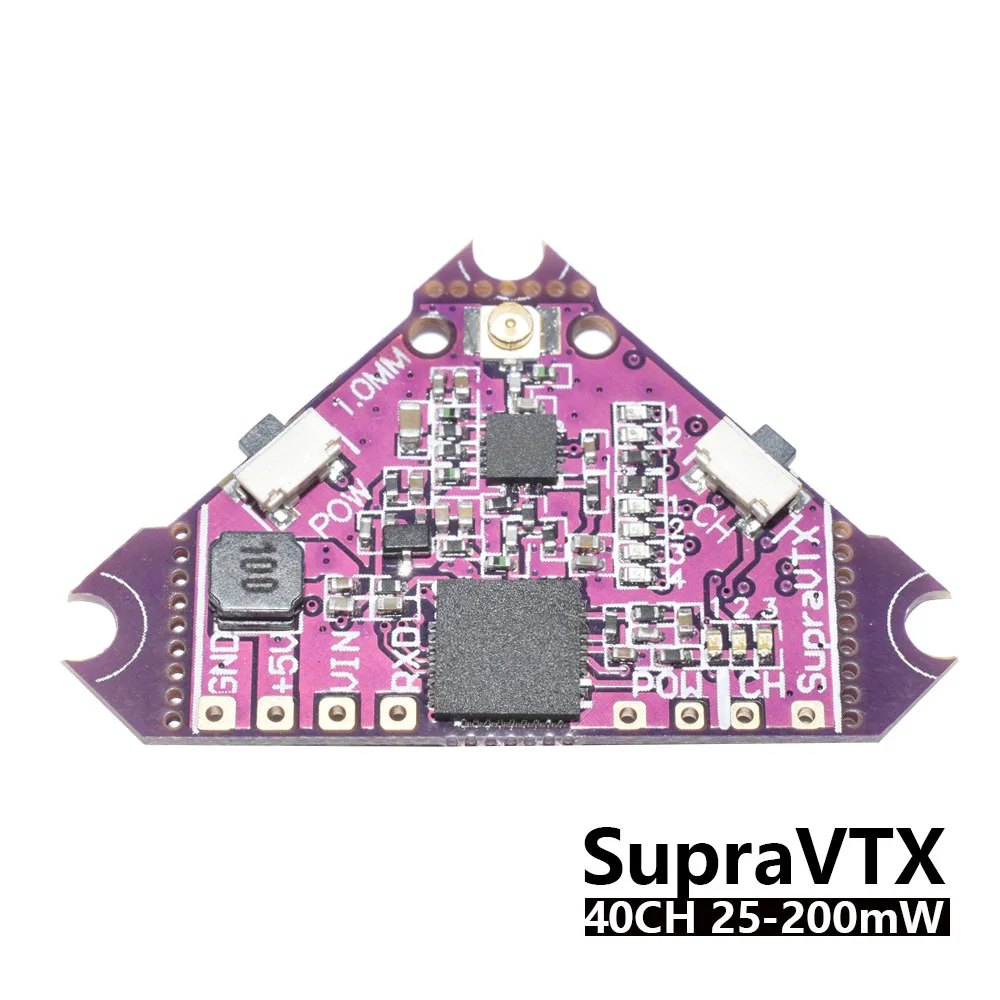

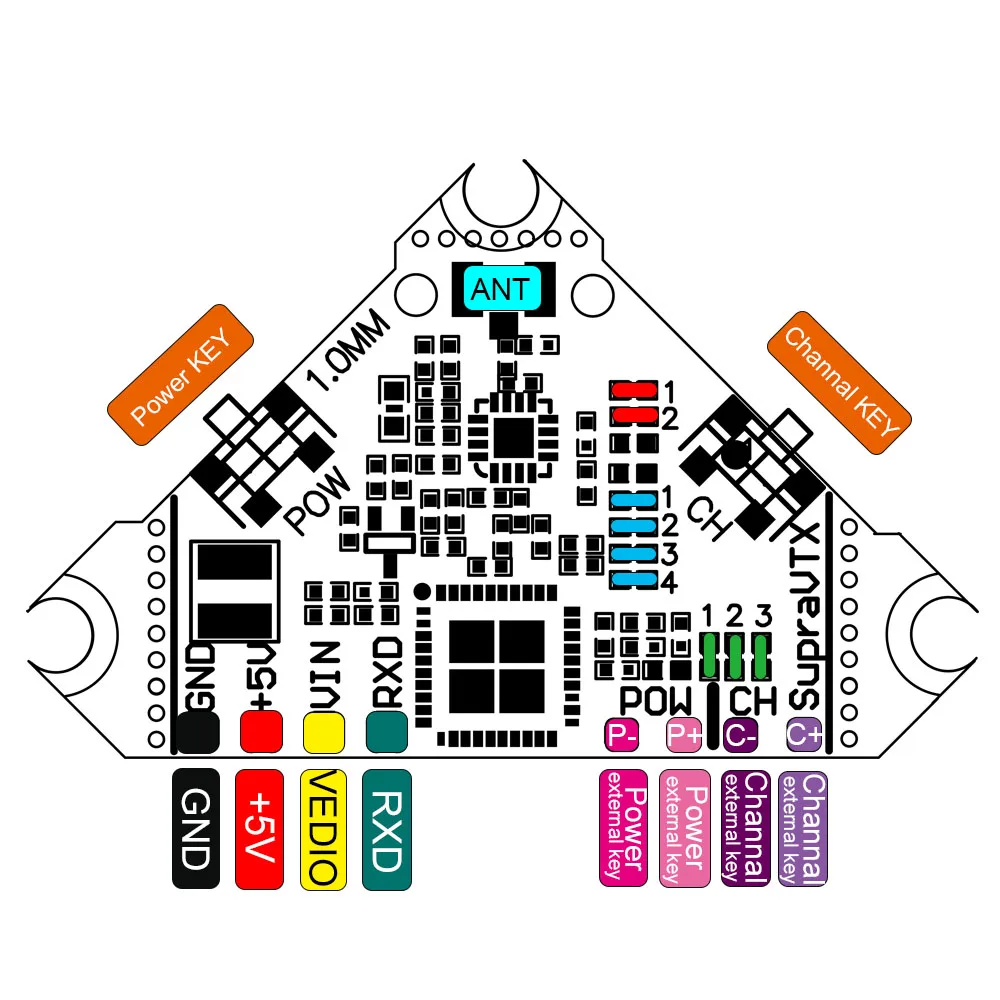

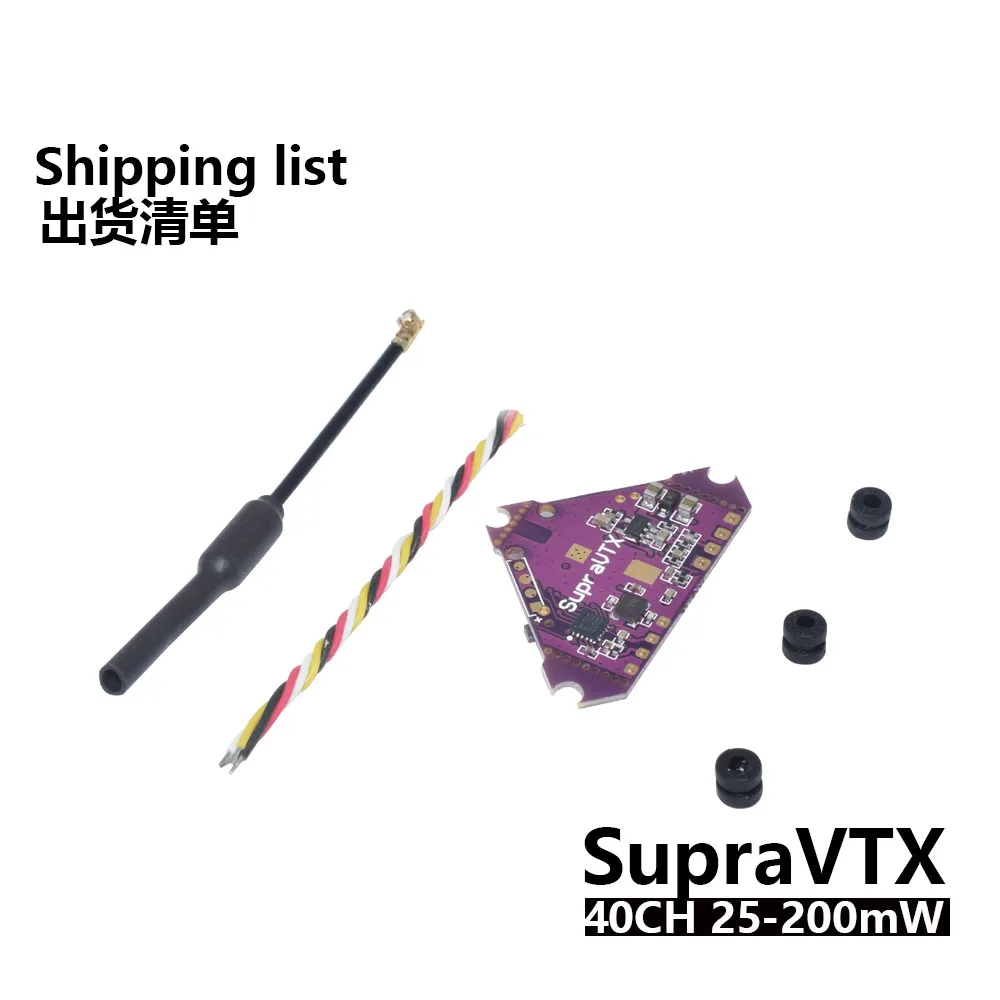

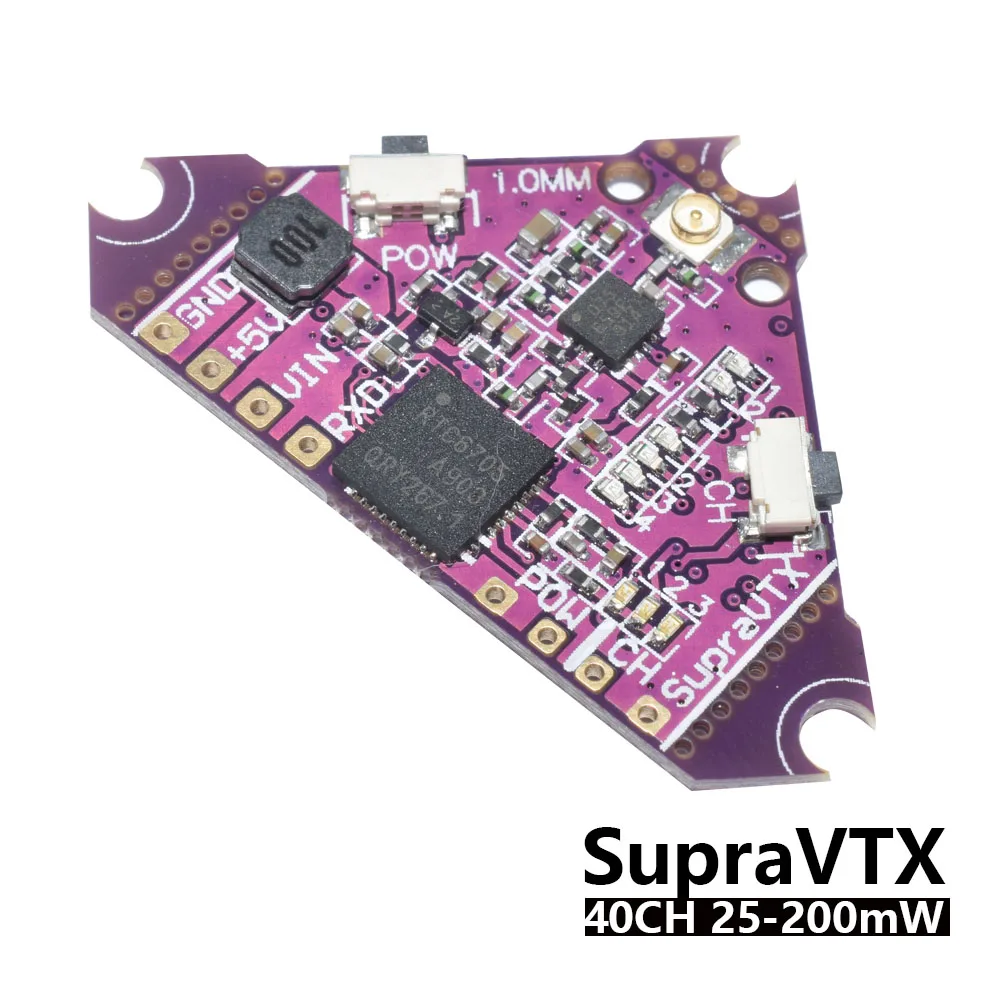

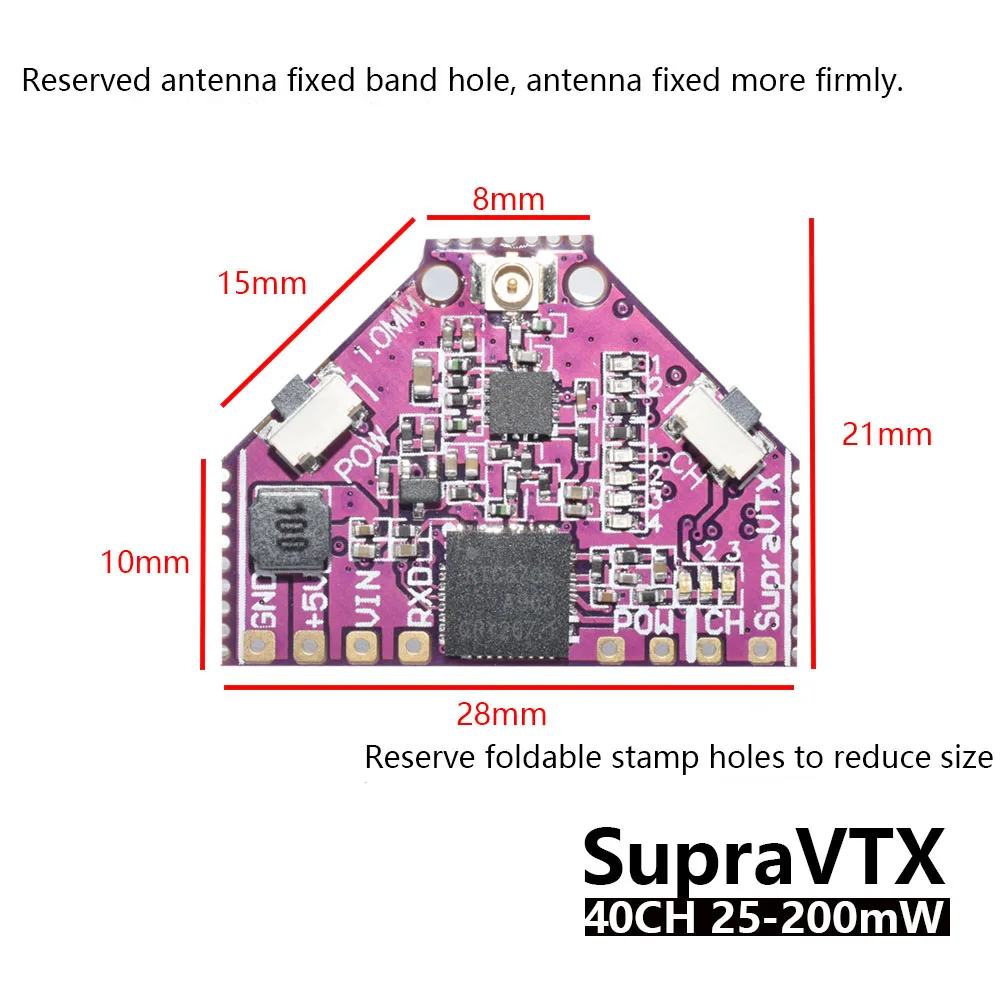

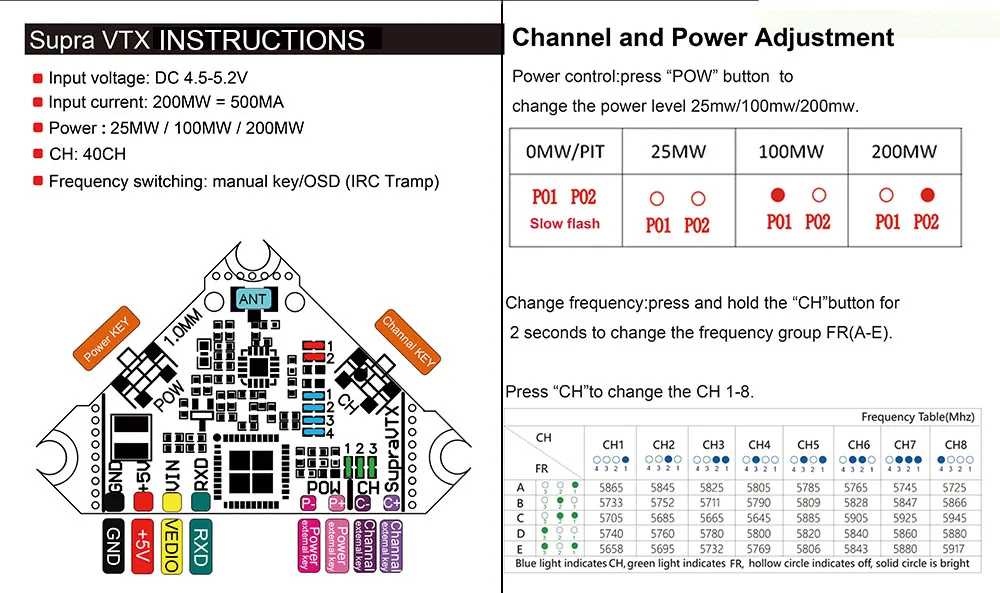

Supra-VTX серии передается в качестве 5,8G ISM полоса аналоговый передачи изображения. Он имеет стабильную выходную мощность, дальнюю передачу и сильную фильтрацию источника питания. Он может гарантировать, что изображение не имеет снежинки и никаких горизонтальных полос под максимальной дроссельной заслонкой. Со штабелируемым креплением, он идеально помещается в верхнюю часть полетного контроллера, улучшая использование пространства в стойке и повышая безопасность. Изображение принимает сигнал управления полетом OSD (TXD-IRC Tramp) для управления частотой передачи изображения, и нужно только подключить любой TXD (передача последовательного порта) управления полетом к RXD (приему последовательного порта) передачи изображения, а также сохраняет функцию ручного переключения кнопок. Поддержка настройки режима Пита.     Особенности:     1. Выходная мощность стабильна и расстояние передачи длинное.   2. Быстрая 3 скоростей переключения мощности, независимый две красные индикаторы с указанием ток мощность передачи 25/100/200 МВт.   3. Точка частоты использует 4*3 светодиода для отображения 40 значений канала.   4, поддержка дистанционного настройки OSD (IRC Tramp), поддержка настройки режима Пита, может быть открыт только в OSD.     Производительность:     1, входное напряжение: DC 4,5-5,2 V   2. Входной ток: 200 мВт = 500 мА   3. Переключение мощности: Третья передача 25 МВт, 100 мВт, 200 мВт   4. Сигнальный канал: 40   5. Переключение частоты: ручная кнопка/OSD (IRC Tramp) (одновременная поддержка)   6. Интерфейс антенны: IPEX   7. Размеры: 24 мм * 27,5 мм, с отверстием для крепления с фокусным расстоянием 25 мм * 25 мм.   8, вес: 2,0 г       Общее введение:     GND отрицательное напряжение   + 5 В блок питания положительный   VIN видеовход для камеры   RXD управление полетом серийная передача     Регулировка частоты колебаний:     Во-первых, ручная регулировка     Кнопка FR переключает частоту.   Короткое нажатие: Переключение каналов, 4 синих СВЕТОДИОДА указывают каналы.   Длительное нажатие (2 секунды): Группа переключателей, 3 зеленых светодиода указывают группу.   Есть 40 частотных точек, а частота конкретного канала относится к частотному списку.            Переключение Электропитания:     Кнопка питания POW. Нажмите один раз, чтобы переключить мощность 25 МВт, 100 мВт, 200 мВт.       Красный круг легкий; полый круг выключен       Серверный компьютером с экранным меню настройки параметров     1. В портах управления полетом вам нужно настроить порт TX, который будет использоваться для настройки OSD, и интерфейс нуждается в интерфейсе, как показано на следующем рисунке в UART1.         Выберите IRC бродяга.     Первый шаг-правильно настроить приемник, чтобы убедиться, что каналы приемника нормальные. В качестве примера OSD используется для TX1, а приемник используется для RX6.     Во втором шаге поместите дроссель в среднее положение около 50% (THR MID), рычаг направления влево (YAW left), и рычаг шаг, чтобы нажать вперед (шаг вверх). Введите меню OSD.     Третий шаг-Переключение канала VTX и мощность передачи.     На главной странице выберите пункт «функции» и перейдите на страницу «функции».     Выберите опцию VTX TR и перейдите на страницу VTX.     Выберите канал для переключения каналов и выберите питание для переключения мощности передачи.     Выберите «SET» и «YES», чтобы изменить настройки.          Меры предосторожности при использовании     1. Обратите внимание на входное напряжение в указанном диапазоне, и положительные и отрицательные полюсы верны, чтобы не повредить внутренние компоненты;     2. Если антенна заменена, пожалуйста, выберите стоящую волну и антенну с хорошим усилением, чтобы получить более длинное расстояние передачи;     3. Обратите внимание на статическое электричество во время транспортировки и установки;
