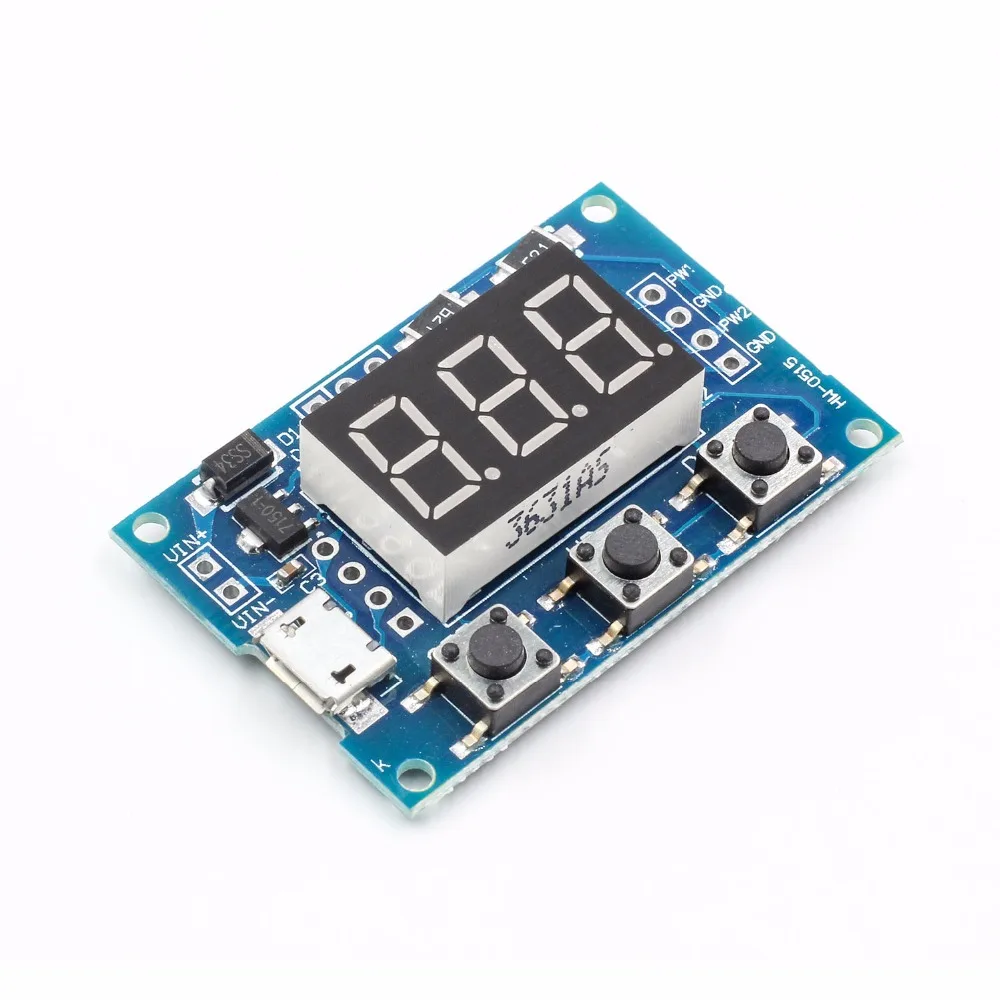

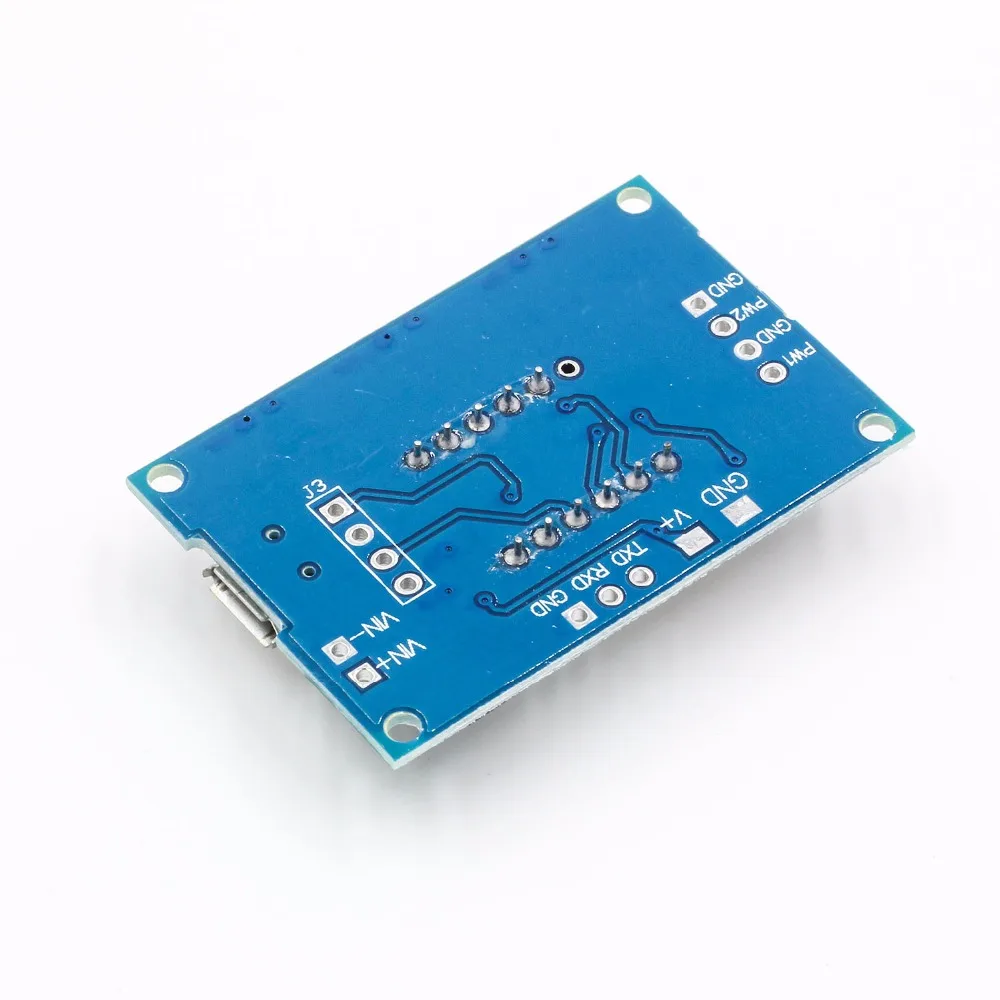

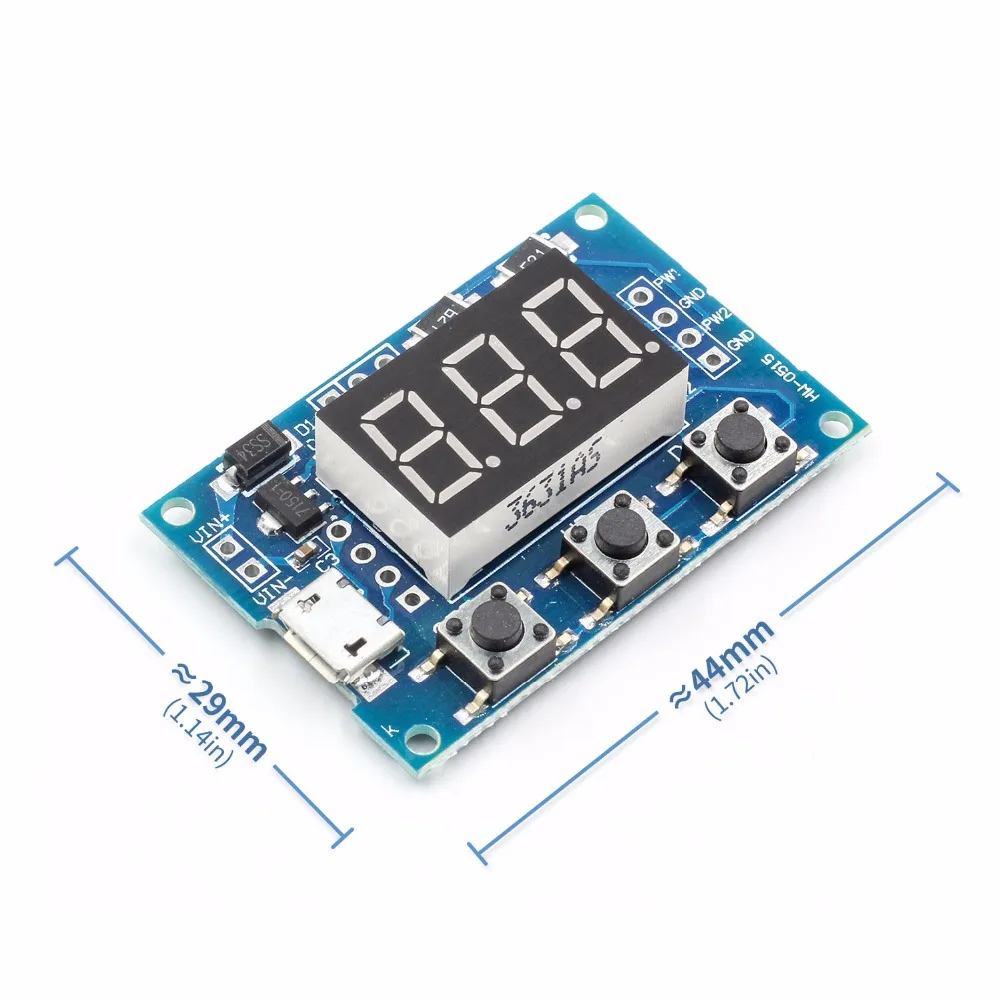

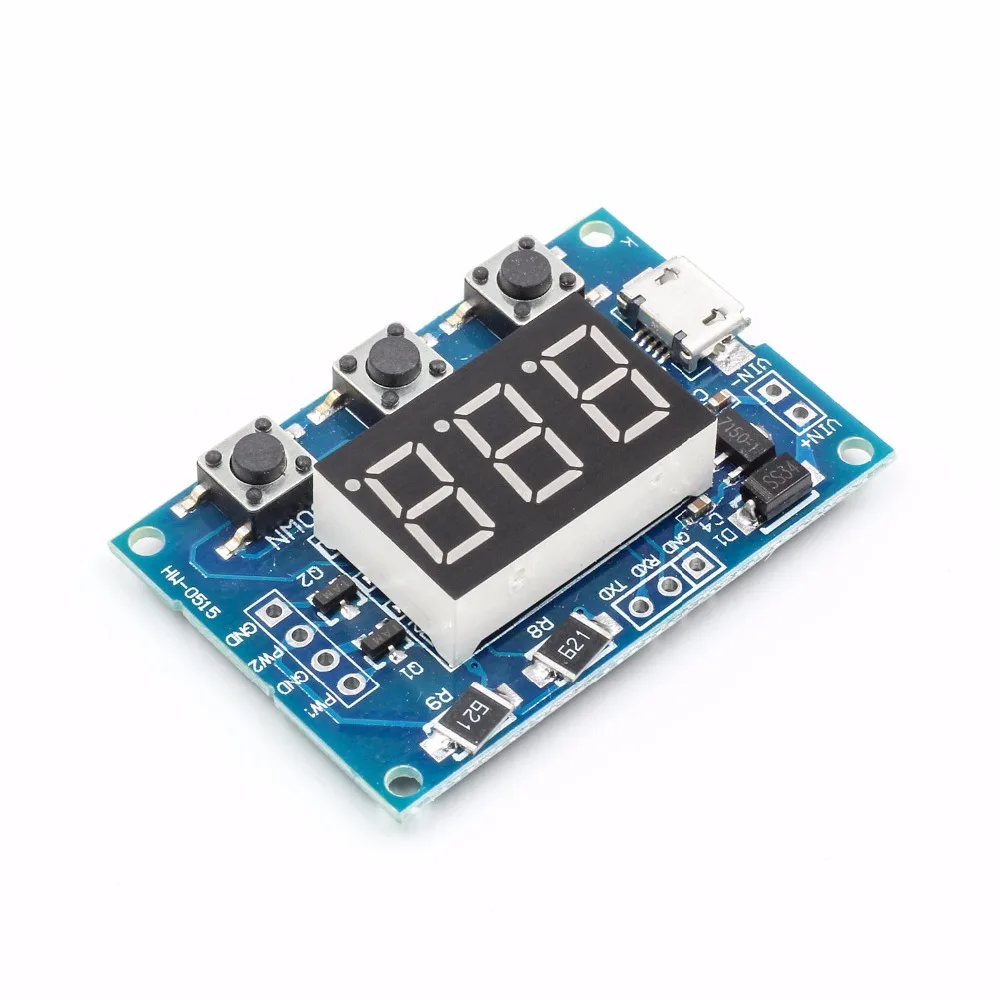

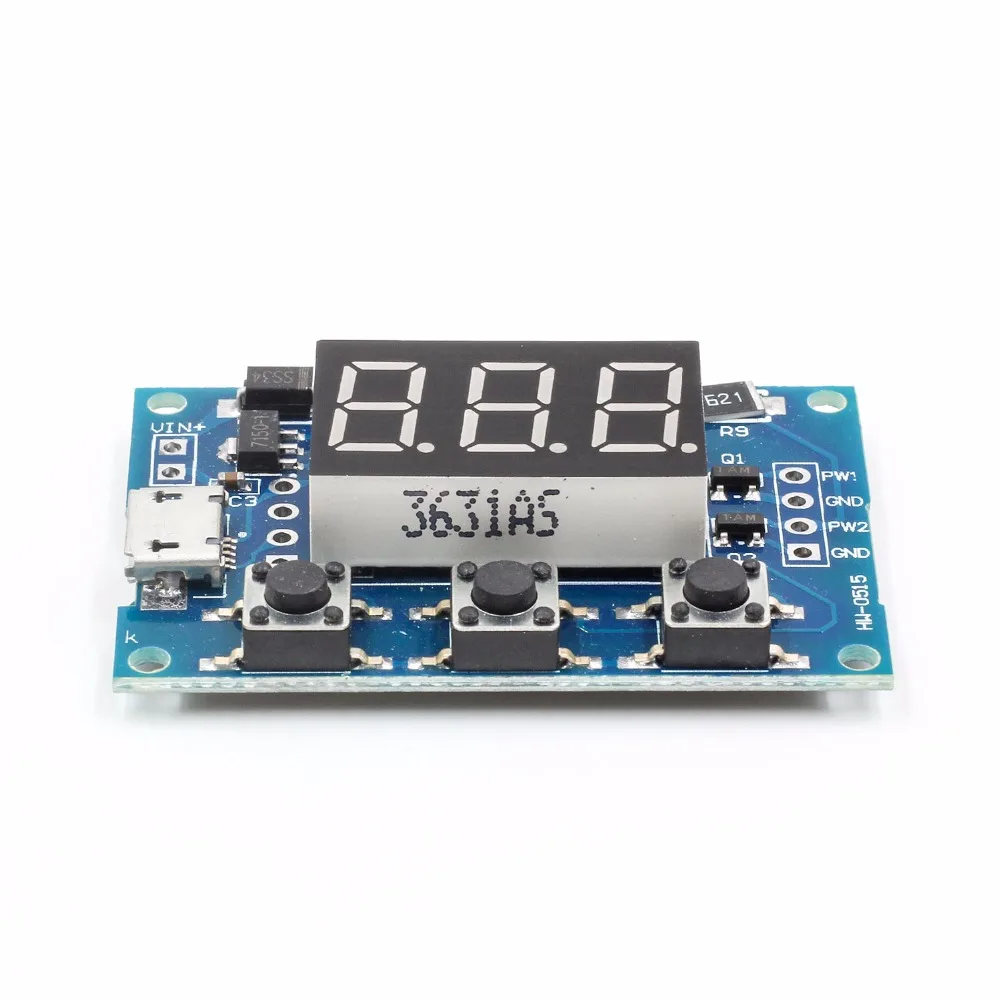

Микро-usb DC 2-канальный Регулируемый PWM генератор сигналов импульсный модуль

---

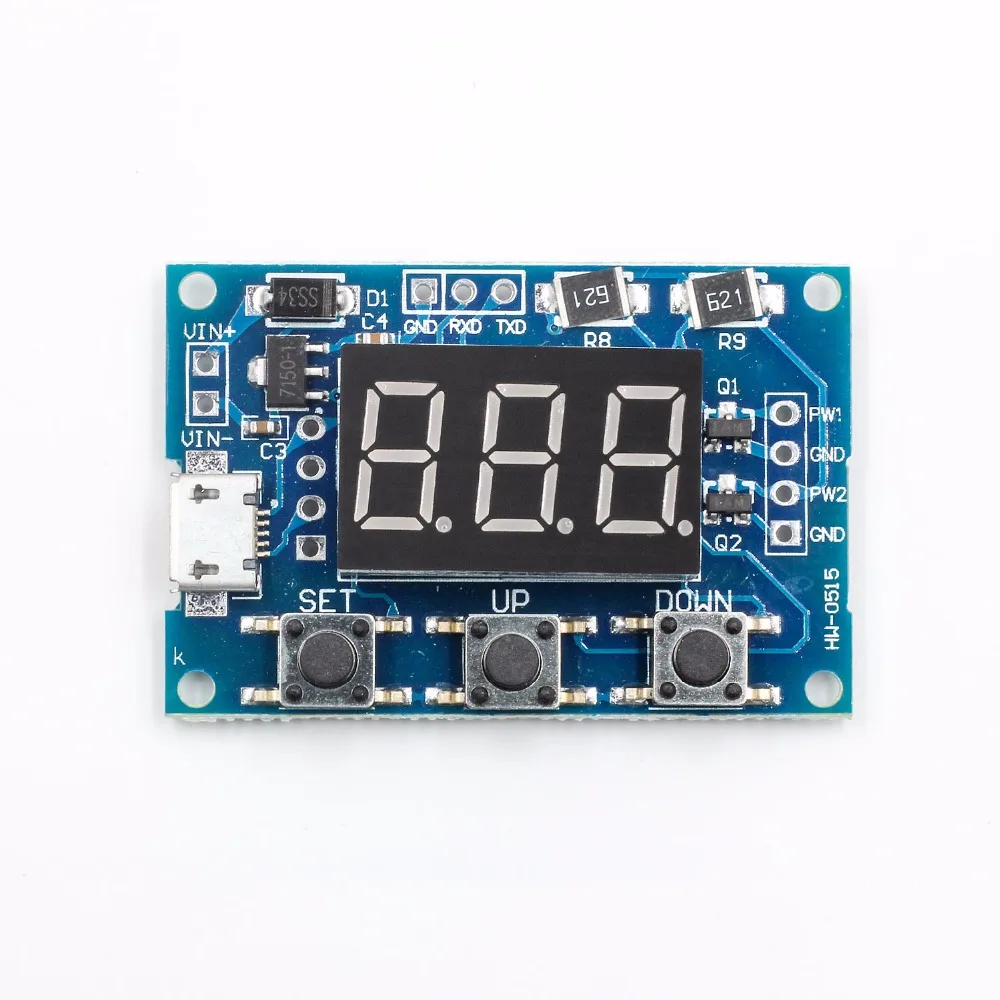

  Основные характеристики:     Два независимых ШИМ-генератора могут задать частоту, рабочий цикл; Широкий диапазон частот, высокая точность; Возможность последовательной связи. Во-первых, описание модуля:   Частота делится на три диапазона:   XXX (без десятичной точки): самая маленькая единица измерения-1 Гц, диапазон 1 Гц ~ 999 Гц; X X.X (знака после запятой в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц ~ 99,9 кГц X.X.X. (есть три десятичные точки): самая маленькая единица-1 кГц; Диапазон 1 кГц ~ 150 кГц Образец отображения частоты:   «100» означает, что PWM выход импульса 100 Гц;   «54,1» означает, что ШИМ-выход импульса 54,1 кГц;   "1.2.4" Показывает, что ШИМ импульсный выход 124 кГц   Рабочий цикл в диапазоне: от 0 до 100;   Три частоты рабочий цикл-это один и тот же, все параметры энергонезависимой.   Во-вторых, параметры модуля:   Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в; Частотный диапазон: 1 Гц ~ 150 кГц; Точность частоты: ± 2%; Выходной ток: <30 мА; Выходная Амплитуда: по умолчанию 5Vp-p (setable); Диапазон рабочих температур: -30 ~ + 70 °. В-третьих, настройки параметров:   Модуль имеет три кнопки [набор], [вверх], [вниз];   Нажмите [Set], чтобы переключить дисплей на четыре параметры (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед тем, как передача параметры, там будет соответствующей имя параметра флэш-памяти. Нажмите [Up], [Down], чтобы изменить текущее значение параметров (длинное нажатие может быстро добавить или вычесть быстро). Две PWM каждый имеет три заданных частоты, интерфейс отображения частоты, нажмите [SET], чтобы переключиться между тремя типами частот, три вида Цикла частотной нагрузки имеют одинаковое значение. (XXX: диапазон 1 Гц ~ 999 Гц; X X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: в диапазоне 1 кГц ~ 150 кГц и т. д.). В-четвертых, область применения:   Как генератор сигналов прямоугольной волны, который генерирует сигнал прямоугольной волны; Для того чтобы обеспечить сигнал на шаговый двигатель драйвер; Регулируемое импульсное поколение для использования чипов; Производим переменный импульсный сигнал, цепь, связанная с управлением (ШИМ затемнение, скорость). В-пятых, последовательный контроль   Скорость передачи данных: 9600 бит/с   Бит данных: 8   Стоп-бит: 1   Бит паритета: нет   Контроль потока: нет   1, установите частоту ШИМ   "S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 ~ 999)   «S1FXX.XT»: Установите частоту PWM1 X X.X KHZ (00,1 ~ 99,9)   "S1F: X.X.X.T": настройка частоты PWM1 ХХХ кГц (001 ~ 1,5.0...)   'S1': PWM1   'S2': PWM2   'F': частоты   «Д»: рабочий цикл   «Т»-это флаг конца   Установите рабочий цикл ШИМ "S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 ~ 100)   "S2DXXXT": set PWM2 рабочий цикл XXX; (001 ~ 100)   Установка удачного возврата: вниз;   Установка аварийного переключения: падения.       Посылка включает в себя:     1 х 2 способа независимый генератор PWM
