NRF52840 Bluetooth 5,0 оценочный комплект, Arduino / Raspberry Pi подключение

В комплект входит только один модуль NRF52840, следует отметить, что для работы с сеткой Bluetooth требуется не менее трех модулей NRF52840.

Обзор

NRF52840 Eval KitЭто набор разработки/оценки на основе nRF52840, особенности подключения Arduino / Raspberry Pi и несколько общих используемых периферийных устройств.

Поддерживает Bluetooth 5,0 нового поколения, по сравнению с Bluetooth 4,0, скорость передачи данных в два раза, до 2 Мбит/с, расстояние передачи составляет четыре раза. На основе ARM Cortex-M4F архитектуры, Процессор частота достигает до 64 МГц. Bluetooth сетки и 2,4 ГГц радио также доступны, это означает, что более высокую производительность и более подходящие приложения.

Благодаря совместимым заголовкам Arduino / Raspberry Pi, и Arduino shields, и Raspberry Pi головные уборы могут быть прикреплены одновременно, что упрощает использование большего объема ресурсов.

Особенности

• Подключение Arduino, ПОДДЕРЖКА Arduino shields
• Raspberry Pi подключение, поддержка Raspberry Pi шляпы
• Интегрирует CP2102 USB в UART, для последовательной отладки
• На борту несколько периферийных устройств и интерфейсов, удобно для обучения/разработки
• Поставляется с разработанными ресурсами и руководством (примеры для Bluetooth 5,0/Bluetooth сетки)

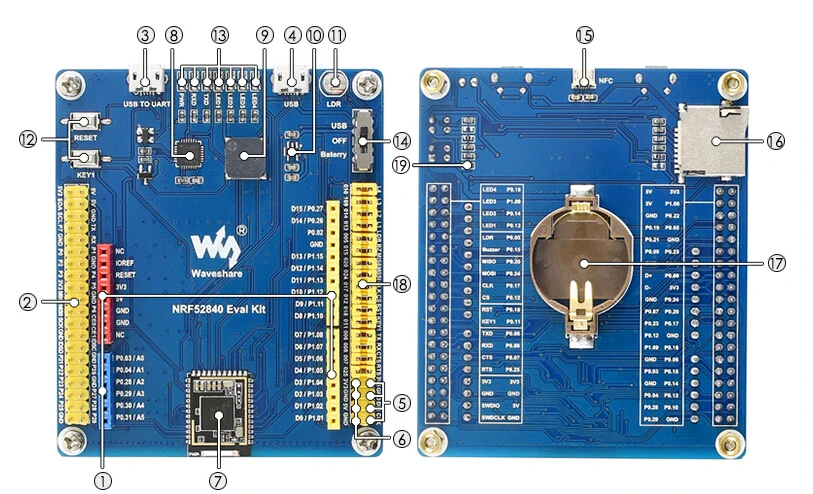

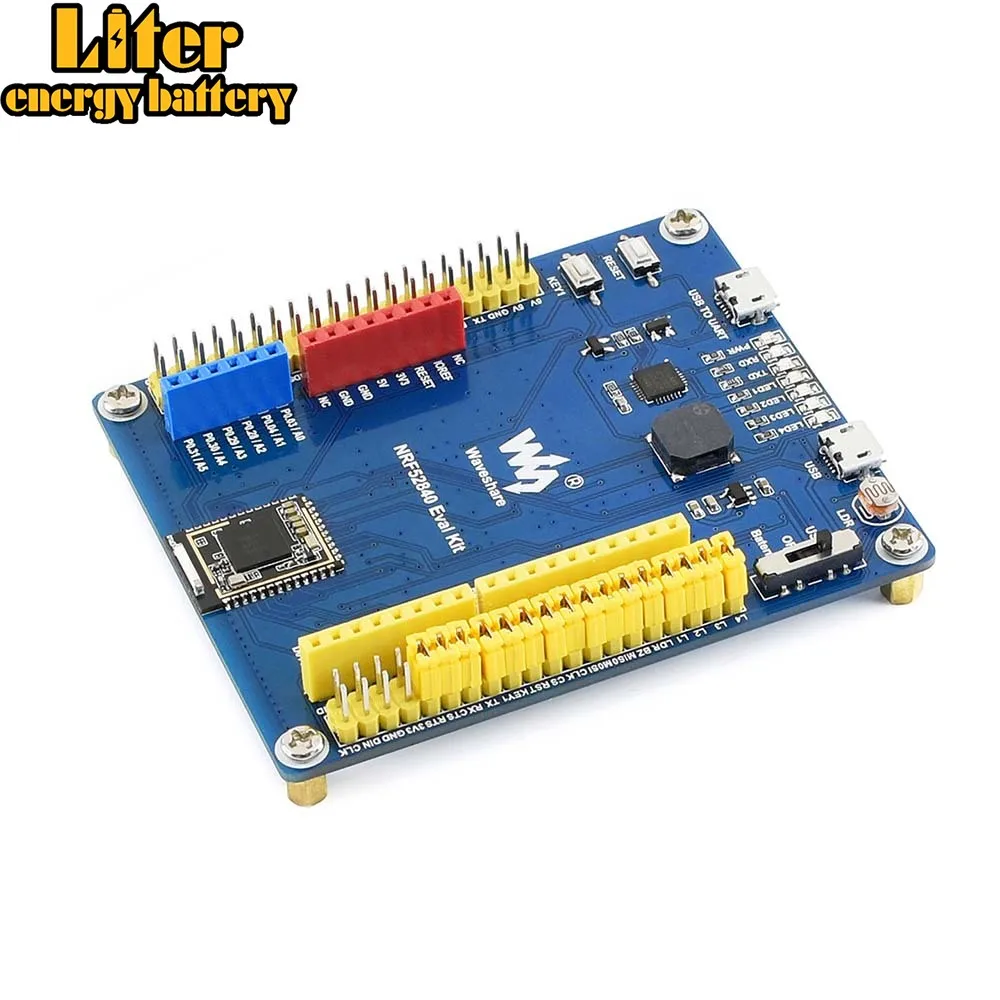

Что на борту

1. Arduino заголовки:Для подключения щитов Arduino
2. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
3. Интерфейс USB в UART
4. USB порт:USB порт nRF52840
5. 4pin SWD интерфейс отладки:Для подключения ARM отладчика к программе/отладке
6. 3,3 V/5V питания ввода/вывода:Обеспечивает выходную мощность или питание от внешнего источника питания
7. Core52840:NRF52840 основной модуль
8. CP2102:Конвертер USB в UART
9. Зуммер
10. RT9193-33:3,3 V регулятор напряжения
11. Оптический датчик
12. Кнопок быстрого доступа:Сброс и ключ пользователя
13. Светодиоды
    ШИМ: индикатор питания
    RXD/TXD: индикатор nRF52840 UART RX/TX
    LED1 ~ LED4: пользовательские светодиоды
14. Мощность переключатель
    USB: питание от USB подключения
    Батарея: питание от батареи CR2032
15. NFC антенный разъем

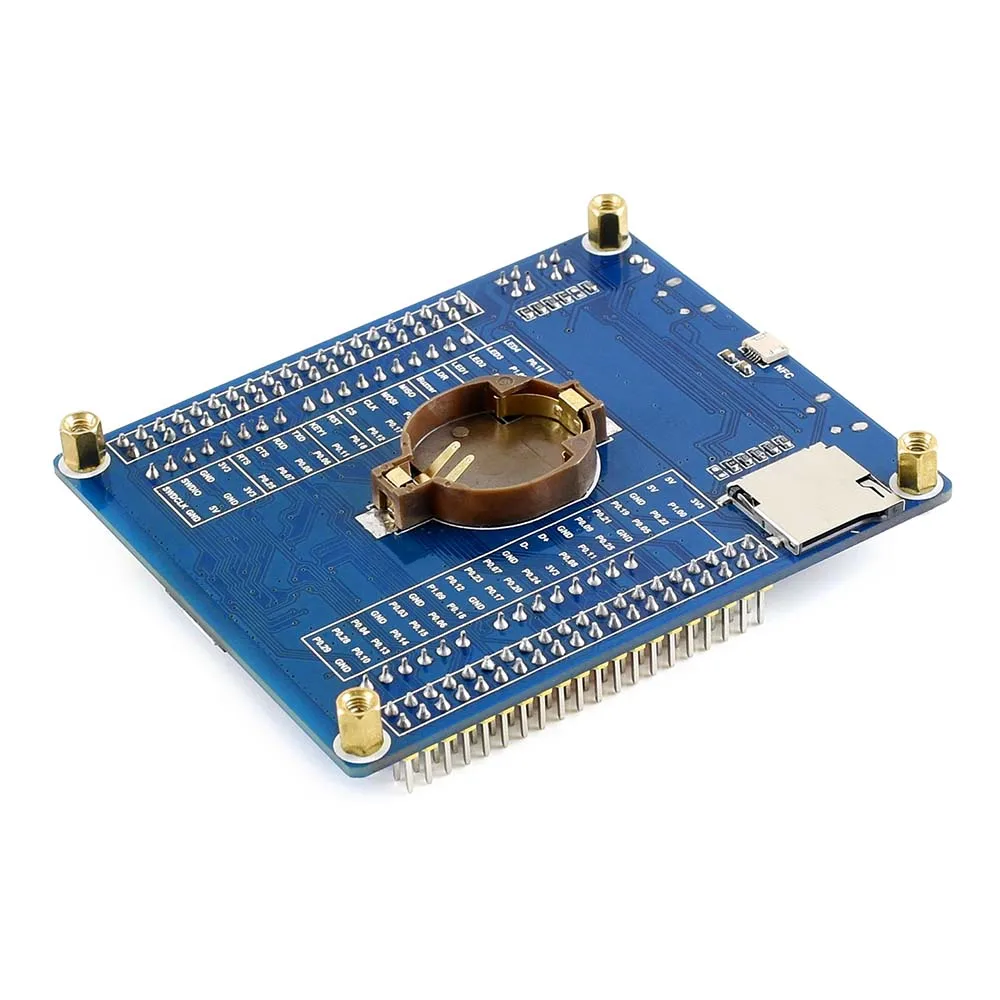

16. TF разъем карты

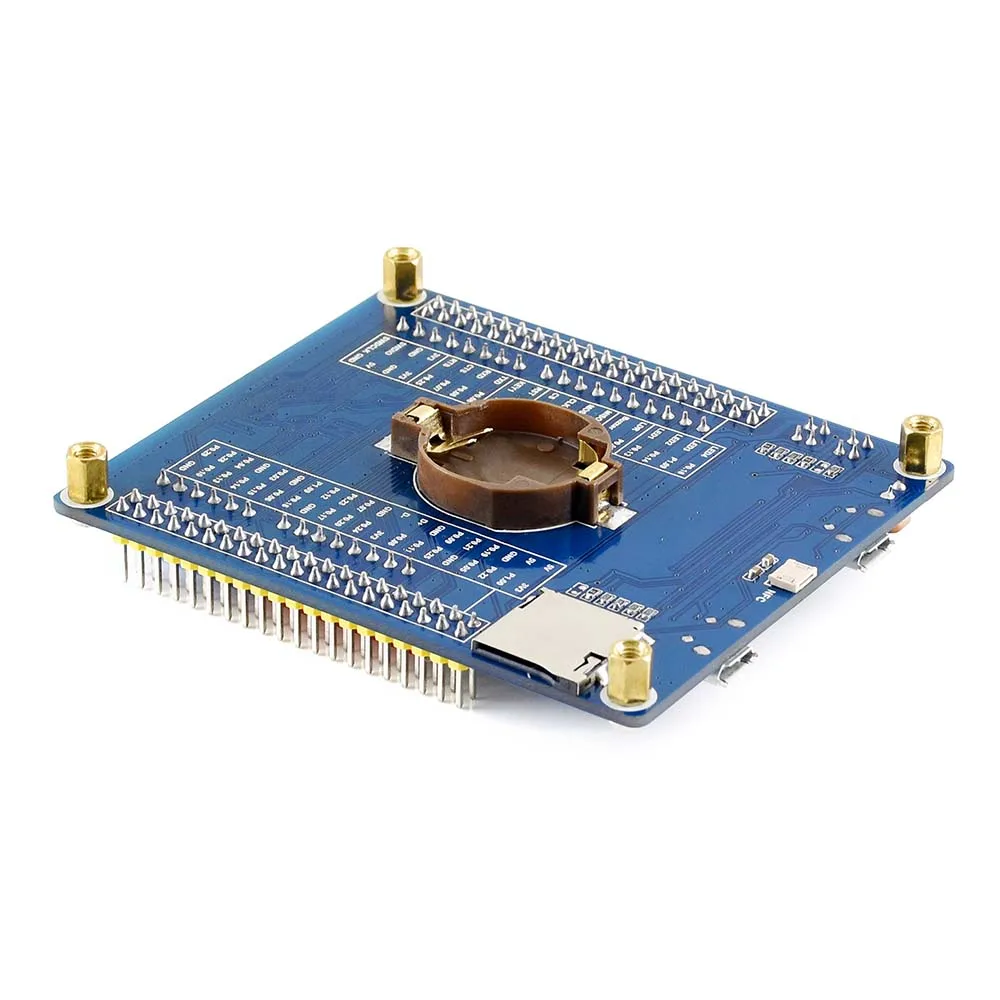

17. CR2032 держатель батареи
18. Джемперы
    Короткие перемычки: Подключите встроенные периферийные устройства к I/Os в коде примера
    Откройте перемычки: Подключите к пользовательским I/Os через перемычные провода
19. Тестовые колодки:0Ω резистор спаян по умолчанию, удалите резистор для проверки тока платы

Core52840 Технические характеристики

• Встроенный чип: nRF52840
• Расстояние связи: 150 м (открытый), 40 м (внутренний)
• Скорость передачи данных: 2 Мбит/с, 1 Мбит/с, 500 кбит/с, 125 кбит/с
• Диапазон частот: 2,4 ГГц
• Рабочее напряжение: 2,0 V ~ 3,6 V (3,0 V рекомендуется)
• Рабочая температура: -40 ℃ ~ 85 ℃
• Температура хранения: -55 ℃ ~ 125 ℃
• Размер: 18 мм × 13,5 мм
• Антенна: встроенная антенна

NRF52840 Особенности

NRF52840-это ультра-низкая мощность, Гибкая беспроводная система на чипе (SoC), это идеальный выбор для беспроводных приложений с коротким диапазоном, таких как носимые устройства, интерактивные развлекательные устройства и т. д.

• Bluetooth 5,0, IEEE 802.15.4-2006, мультипротокол 2,4 ГГц приемопередатчик
• Совместимость с nRF52, nRF51, nRF24L и nRF24AP сериями
• Рука Cortex-M4F 32-битный процессор (с FPU, 64 МГц)
• 1 Мб флэш-памяти и 256 Кб RAM
• 48x GPIO
• 2х двухпроводной интерфейс (Совместимость с I2C)
• 1x I2S цифровой аудио интерфейс
• 12 бит/200KSPS ADC
• 1x USB2.0
• 1 серия QSPI (32 Мбит/с)
• 4x SPI основные интерфейсы, 3x SPI подчиненные интерфейсы
• 2x UART
• 4-ch ШИМ
• 1x SWD
• Рабочее напряжение: 1,7 В ~ 5,5 В

Core52840 приложений

• Wearable devices (носимое устройство)
• Bluetooth интеллигентая (ый) применение
• Smart home appliances
• Промышленные IoT управления
• Интерактивный развлекательных устройств

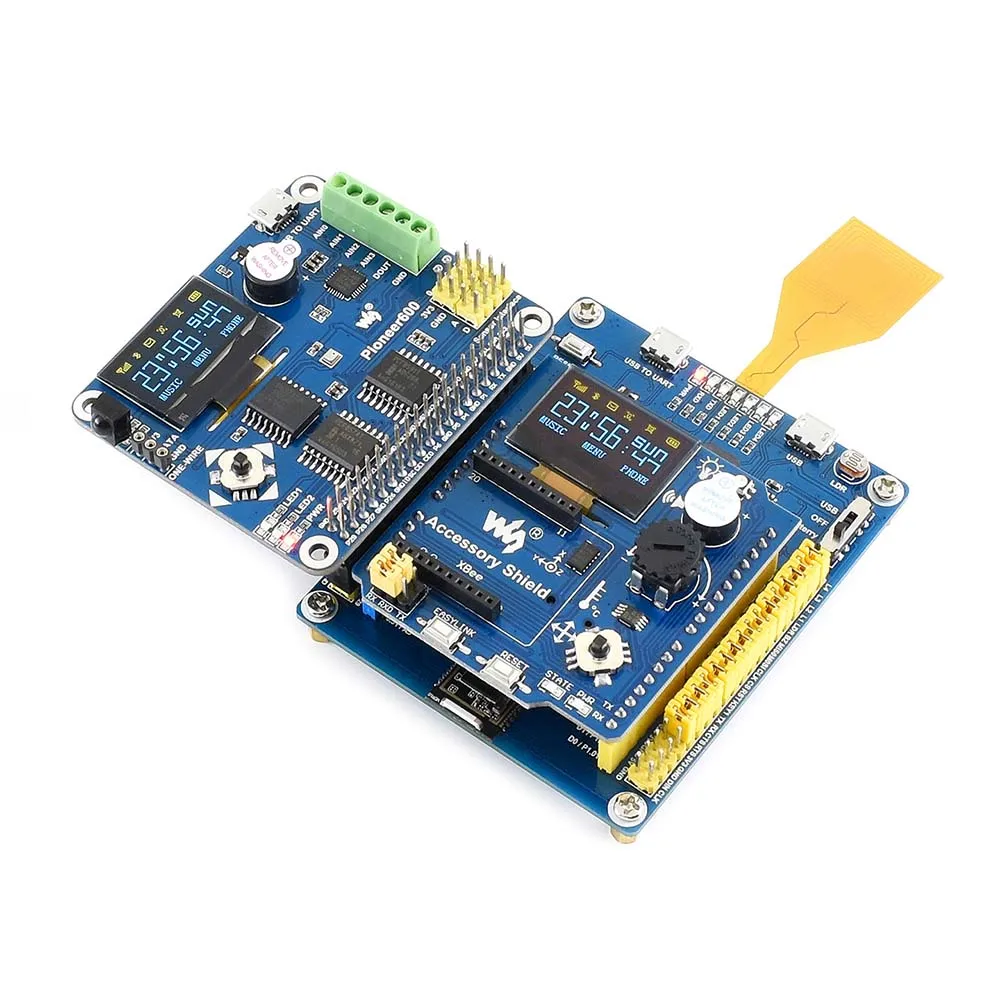

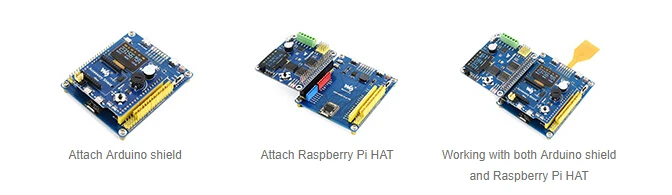

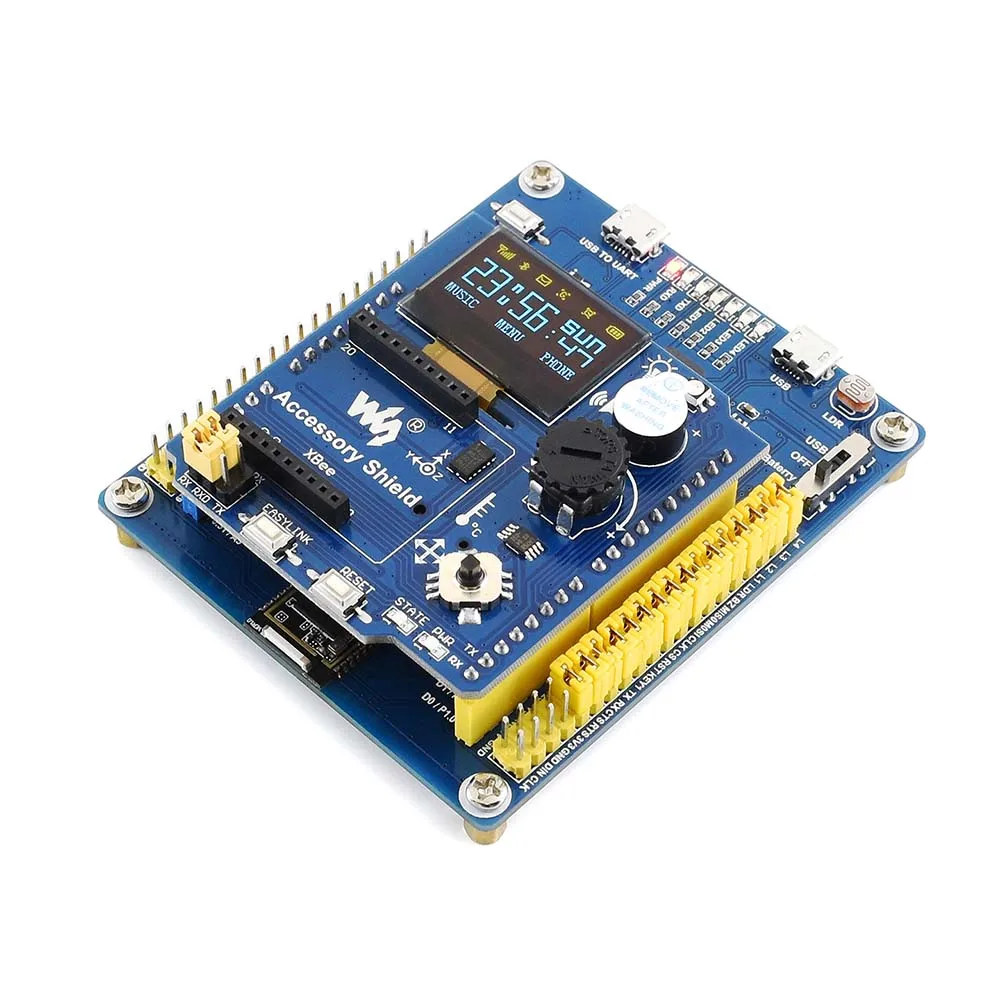

Работа с расширениями Arduino / Raspberry Pi

Примечание: щит Arduino и шляпа Raspberry Pi на фотографиях не включены.

Развития ресурсы

Вики:Www.wav eshare.com/wiki/NRF52840_Eval_Kit

Рекомендации

Вы также можете захотетьST-LINK/V2 (mini)Для удобного программирования/отладки.

Посылка содержание

Вес:0,085 кг

1. NRF52840 Eval комплект x1
2. Разъем USB типа A для кабеля micro B x1
3. NFC антенна x1
