Оригинальный отладчик микрочипа MPLAB PICkit 4 In-Circuit программатор to-Go X IDE версии 15 или
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 0.94 руб. | 0.84 руб. | 0 руб. |
| Feb-19-2026 | 0.97 руб. | 0.5 руб. | 0 руб. |
| Jan-19-2026 | 0.97 руб. | 0.69 руб. | 0 руб. |
| Dec-19-2025 | 0.80 руб. | 0.85 руб. | 0 руб. |
| Nov-19-2025 | 0.9 руб. | 0.24 руб. | 0 руб. |
| Oct-19-2025 | 0.52 руб. | 0.34 руб. | 0 руб. |
| Sep-19-2025 | 0.93 руб. | 0.96 руб. | 0 руб. |
| Aug-19-2025 | 0.74 руб. | 0.78 руб. | 0 руб. |
| Jul-19-2025 | 0.86 руб. | 0.9 руб. | 0 руб. |
Описание товара
Описание
MPLAB PICkit 4 встроенный отладчик, быстрое программирование, повышенная функциональностьОписание
MPLAB®PICkit™4 отладчик/программист позволяет быстро и легко отладку и программирование PIC®И dsPIC®Флэш-микроконтроллеры, Используя мощный графический пользовательский интерфейс интегрированной среды разработки MPLAB X (IDE), версия 4,15.
MPLAB PICkit 4 программы быстрее, чем его предыдущий PICkit3.Наряду с более широким целевым напряжением PICkit 4 поддерживает более продвинутые интерфейсы.
Funtion скоро: дополнительный слот карты micro SD и возможность быть автономным от цели означает, что вы можете взять свой код с собой и программировать на ходу. *, и никогда не беспокойтесь о размере кода.
Особенности
- 8-pin с линейкой коллектора (совместим с ICSP/2-проводной джтаг/4-провод JTAG/SWD)
- Соответствует скорости сгорания кремния, программ так быстро, как устройство позволит
- Широкий целевое напряжение (1,20 V ~ 5,5 V)
- Может быть подключен к питанию от целевого (2,7 V ~ 5,5 V)
- Минимальное потребление тока при <100µA от цели
- Питание от высокоскоростного USB 2,0, внешний источник питания не требуется
- Может поставить до 50 мА мощности до цели через USB
- Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств
- Поддержка программиста к ходу (PTG) *
- Слот для sd-карты для хранения данных программы
- Нажмите на логотип, чтобы запрограммировать цель
- CE и RoHS совместимые
* Эта функциональность скоро появится с обновлением прошивки продукта через MPLAB X IDE.
Требования к программному обеспечению
- MPLAB X IDE версия4,15 или более поздней версии
- Microsoft Windows®7 или более поздней версии, Mac OSX®И Linux®Операционные системы
- Программы кодовые файлы, генерируемые MPLAB IDE
Как использовать
1. Установите последнюю версию MPLAB X IDE (www.microchip.com/mplabx)
2. Подключение к целевому устройству
- Подключите MPLAB PICkit 4 к компьютеру с помощью прилагаемого кабеля Micro-B USB.
- Подключите кабель связи между отладчиком и целевой платой.
- Подключите Внешнее питание к целевой плате.

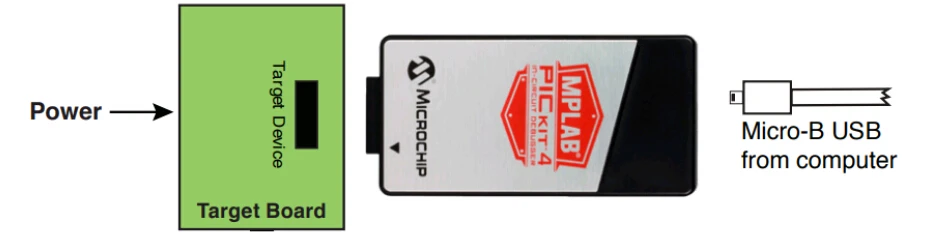

Типичная система отладки-устройство с бортовой схемой отладки

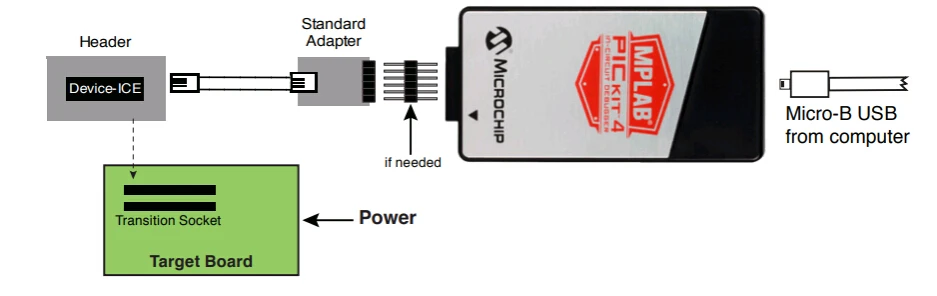

Альтернативная система отладки-устройство ICE
3. Создание, создание и запуск проекта
- См. Руководство пользователя MPLAB X IDE или онлайн-помощь для инструкций по установке языковых инструментов, созданию или открытии проекта и настройке свойств проекта.
- Проверьте, что биты конфигурации в коде соответствуют рекомендуемым параметрам ниже.
- Чтобы выполнить свой код в режиме отладки, выполните отладку. Чтобы выполнить свой код в режиме Non-Delight (release), выполните пробежку. Чтобы удерживать устройство в режиме Reset после программирования, Используйте значок hold in Reset на панели инструментов.

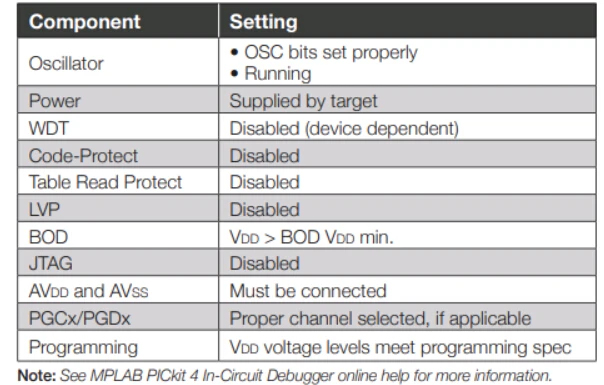

Рекомендуемые настройки

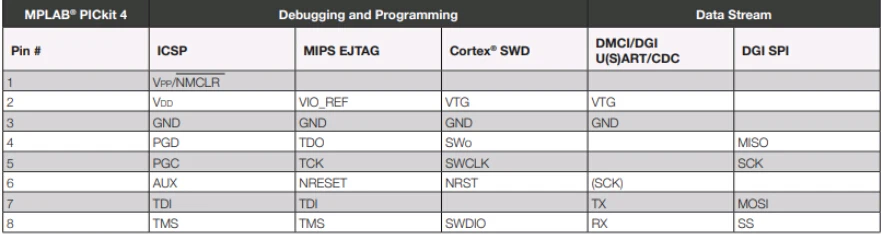

PICkit 4 интерфейса Pinouts
** Конечное устройство должно работать с осциллятором, чтобы отладчик работал в качестве отладчика.
*** Если устройство имеет линии AVdd и AVss, они должны быть подключены для работы отладчика.

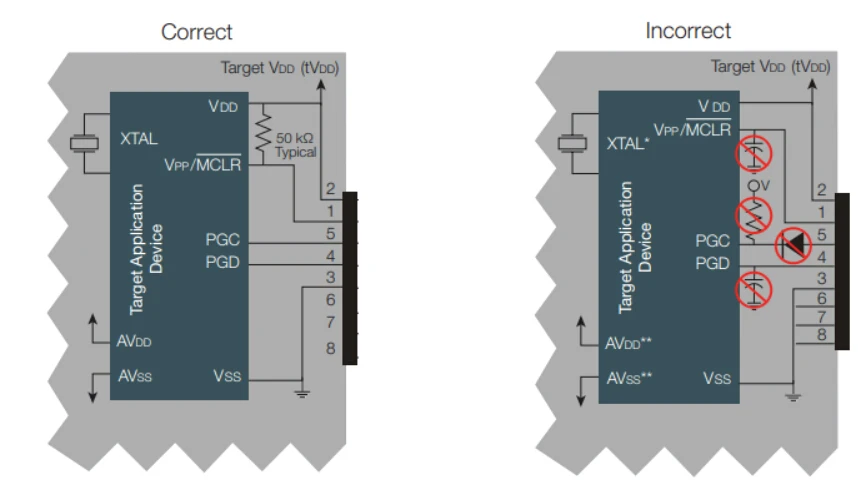

Меры предосторожности при проектировании цепи
- Не используйте PGC/PGD:Они нарушат уровень напряжения, так как эти линии имеют программируемые вытягивающие резисторы в отладчике.
- Не используйте конденсаторы на PGC/PGD:Они предотвращают Быстрые переходы на данных и часовых линиях во время программирования и отладки связи.
- Не используйте конденсаторы на MCLR:Они предотвращают Быстрые переходы VPP. Простой выдвижной резистор, как правило, достаточно.
- Не используйте диоды на PGC/PGD:Они предотвращают двунаправленную связь между отладчиком и целевым устройством.
- Не превышать рекомендованные длины кабеля:Обратитесь к спецификации оборудования MPLAB PICkit 4 online help или руководство пользователя для длины кабеля.
Ресурсы для развития
PICkit 4 resources официальная ссылка:Http://www.microchip.com/developmenttools/productdetails.aspx?partno=pg164140
Посылка
Вес:0,258 кг
- PICkit 4 оригинальный комплект (USB кабель в комплекте) x1
- 6-pin RJ11 кабель x1
- RJ-11 к адаптеру ICSP x1
- 6-pin ICSP кабель x1
