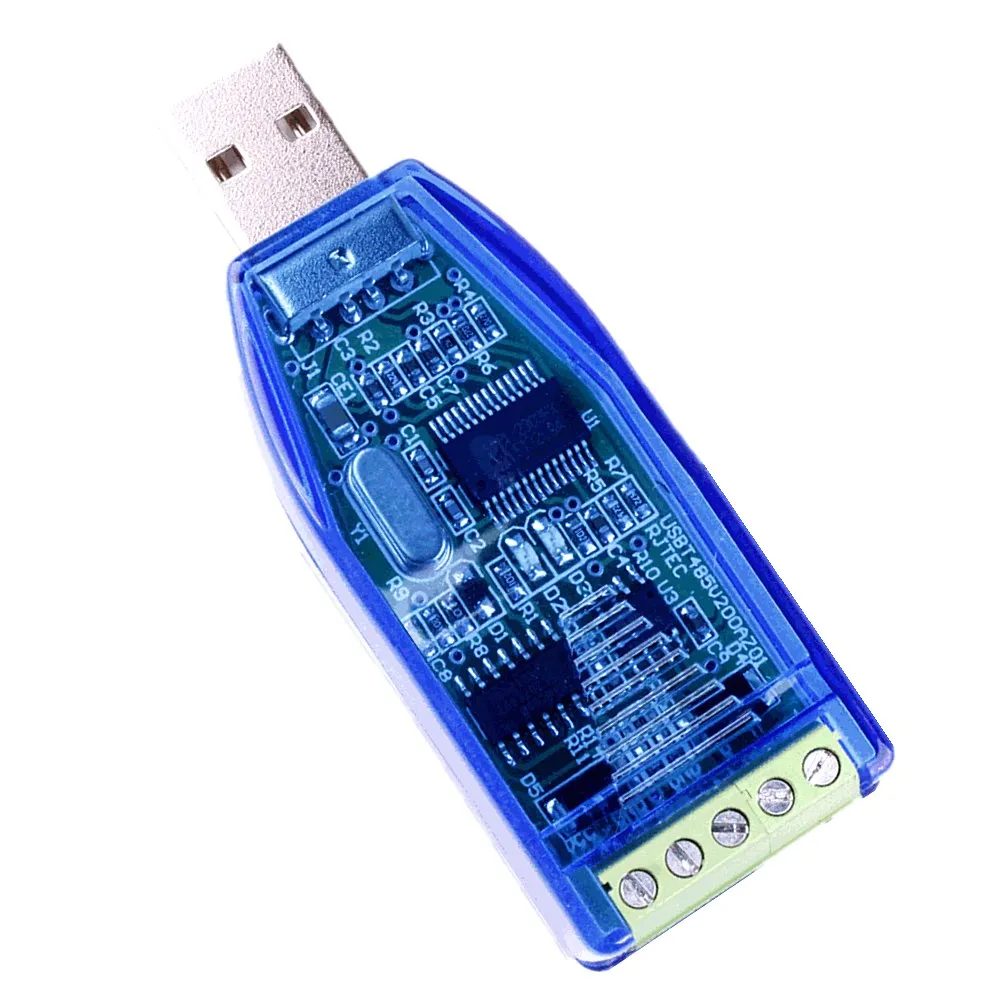

RJ201T2 USB к 485 конвертер ТЕЛЕВИЗОРЫ переходных частот защита стоп Супер экономически эффективные продукты Есть чип PL2303 и ch340 чип для небольшого и портативного выбора, простой в использовании usb прямой 485, один шаг на месте



Советы:

Рекомендуется, чтобы операционная система компьютера выбирала чип ch340 для клиента системы win8 или win10, а драйвер ch340 относительно хорошо установлен.

PL2303 модели и индивидуальные отзывы клиентов win8 и win10 системные драйверы не просты в установке,

Поэтому мы не можем гарантировать, что все клиенты могут установить драйвер системы win10.

Большинство заказчиков жалуются отзывы может быть установлена с драйвером волшебника. Очень стабильно.







Размер: Длина x Ширина x Высота: 70x27x12 мм Вес: 40 г Защита интерфейса: защита ТВ переходное подавление, чип PL2303 Чип-решение: чип pl2303 и ch340 Скорость передачи данных: Максимальная скорость передачи данных 115200 Источник питания: USB напрямую принимает питание без внешнего источника питания, стабильная производительность RS-485 сигнала: A +, B-, GND Расстояние передачи: теоретически до 1200 м, но фактическая среда имеет различные помехи, которые не достигают идеального значения, и требуется фактический экологический тест. Протокол связи: чистое аппаратное устройство, не подлежит договоренности Режим работы: универсальный конвертер usb на 485, поддерживает любое устройство 485 Рабочая среда: от-40 °C до 85 °C, относительная влажность от 5% до 95% Дополнительные характеристики: 5 в источник питания для отладки Система поддержки: Поддержка Win98, 2000, XP/Vista/Win7/8/Linux и других систем

Описание продукта:

Преобразователь интерфейса USB в 485 (RJ201T2)-это Интеллектуальный универсальный преобразователь, который преобразует usb-сигналы в сигналы RS485. Этот продукт разработан в соответствии со стандартами общего класса. Функция защиты от преходящего подавления предотвращает повреждение внутреннего чипа из-за несовместимости уровня, имеет удары от молнии и антистатические удары, и ограничена в движении по наклону, эффективно подавляя помехи. Решить суперположение действительного сигнала и недопустимого сигнала на цепи передачи. Скорость передачи данных без ошибок составляет до 115200 бит.

Инструкции по установке драйверов

1. Установите драйвер: Откройте папку драйвера и найдите драйвер для соответствующей операционной системы. Нажмите exe для установки файла. Когда драйвер успешно установлен, вставьте RJ201T2, система будет виртуальным последовательным портом (например: COM5 можно просмотреть в менеджере устройств); Примечание: если номер виртуального последовательного порта больше 7, используйте 1-7, на порт будет влиять стабильность. 2. Установите com-порт: Установите номер виртуального последовательного порта в соответствующее местоположение программного обеспечения. Например, установите в com-порт последовательного программного обеспечения для отладки; 3. Подключите аппаратное обеспечение линия в соответствии со следующей таблицей; Передачи данных, индикатор светильник мигает во время общения и usb-конвертер работает нормально;





Вид нужно устанавливать драйвер 1. Откройте мой компьютер-панель управления-Диспетчер устройств-порт, как показано ниже:

2. После того, как драйвер успешно установлен, com-порт будет виртуальным, и соответствующая связь com-порта будет выбрана в программном обеспечении управления устройства 485. 3. Если появляется восклицательный знак, драйвер не установлен успешно. Вам необходимо удалить оригинальный драйвер (щелкните правой кнопкой мыши на папке «удалить» или «удалить», а также файл «удалить», дважды щелкните, чтобы удалить), перезагрузите компьютер и установите. Причина неудачной установки: Это может быть ошибка версии драйвера или ошибка операции. Загрузите драйвер для соответствующей системы.   4. После установки драйвера com-порт будет виртуальным в порту Диспетчер устройств. Если номер com-порта больше или равен 7, измените номер com-порта на менее 7.   Модификации метод: Открыть Диспетчер устройств-Порт-com порт справа-свойства-настройки порта-Расширенный до 1-6.       Инструкции по подключению Определение порта продукта и проводка: 5p Привязка пост/порт идентификация/Описание 1: продукт для отладки VCC (5 В) 2 : GND delight product GND Проводка должна поставляться на продукты, отлаженные. Другие временные интервалы могут быть оставлены пустыми. 3 : GND2 485 устройство GND 4 : B 485 устройство B (D-) 5: устройство A 485 A (D +) Если устройство 485 имеет лучшее соединение заземления, терминал может быть пустым, если нет заземляющего провода.



Терминал Описание:

Для связи 485, Пожалуйста, подключите терминалы 3, 4 и 5, ie gnd, b, три терминала. Если устройство не имеет gnd, gnd не может быть подключен. Можно использовать прямые Терминалы a и b. Как показано на рисунке выше, клеммы 1 и 2, то есть, терминалы vcc и gnd внешне поставляются с мощностью отладки 5 В.
