Характеристики

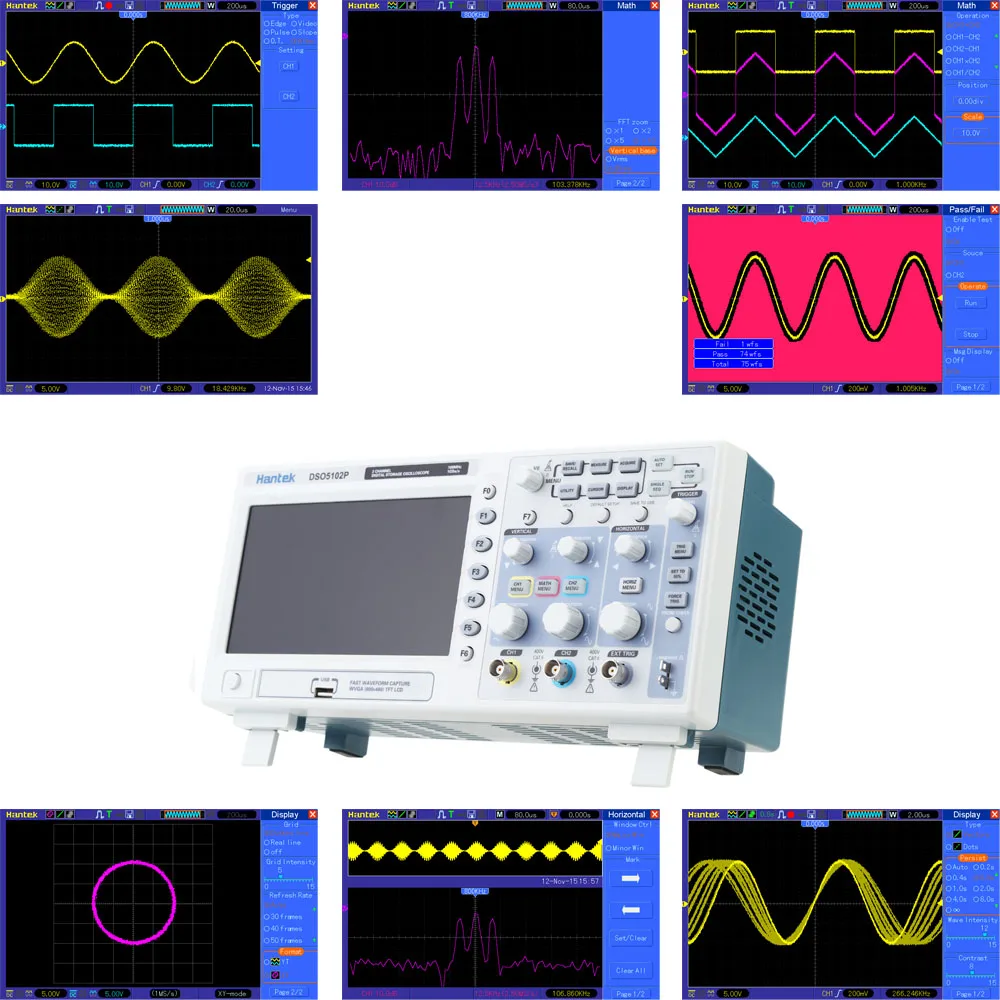

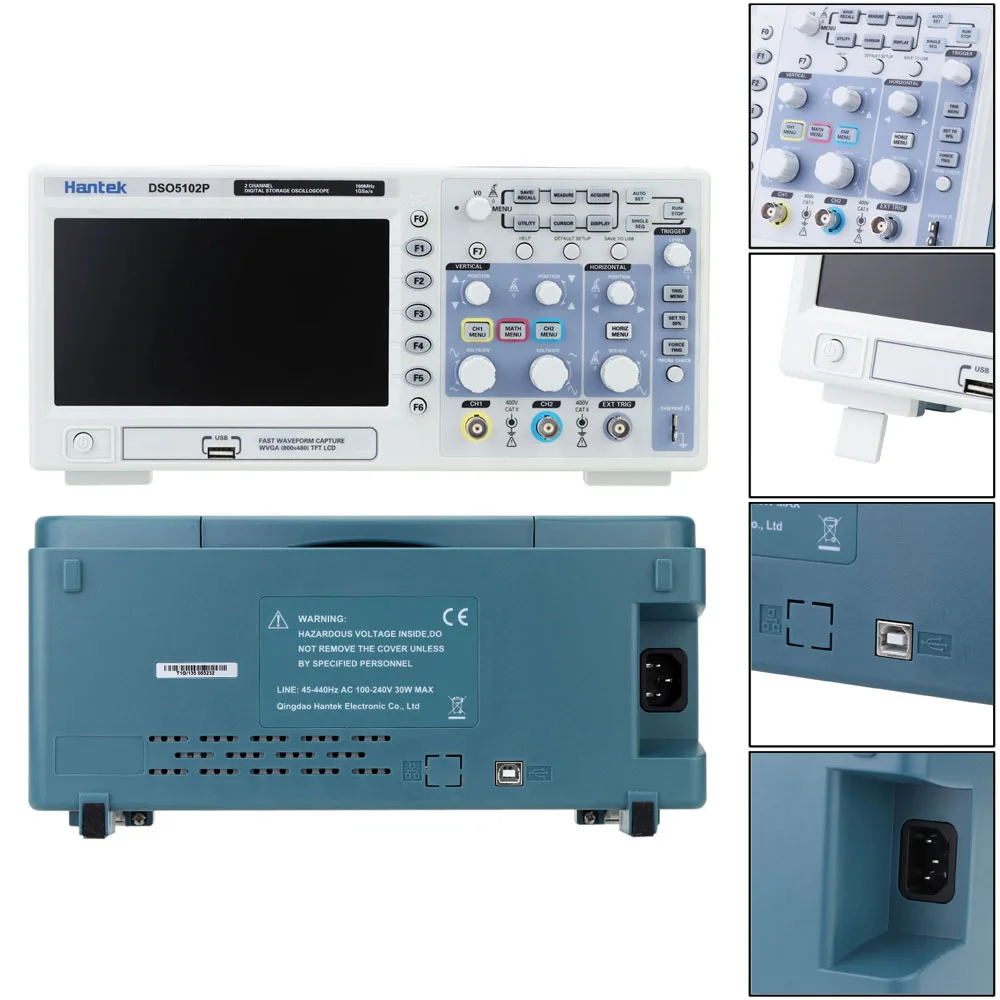

Цифровой осциллограф KKMOON DSO5102P портативный 100 МГц 2 канала длина записи 1 Гвыб/с 40K
История изменения цены
*Текущая стоимость 26 536,90 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 31578.23 руб. | 33157.3 руб. | 32367.5 руб. |
| Feb-28-2026 | 31312.53 руб. | 32878.84 руб. | 32095 руб. |
| Jan-28-2026 | 26271.88 руб. | 27585.76 руб. | 26928 руб. |
| Dec-28-2025 | 30782.9 руб. | 32321.84 руб. | 31551.5 руб. |
| Nov-28-2025 | 26801.25 руб. | 28141.90 руб. | 27471 руб. |
| Oct-28-2025 | 30251.32 руб. | 31764.13 руб. | 31007.5 руб. |
| Sep-28-2025 | 29986.57 руб. | 31485.10 руб. | 30735.5 руб. |
| Aug-28-2025 | 29720.37 руб. | 31206.98 руб. | 30463 руб. |
| Jul-28-2025 | 29455.6 руб. | 30928.12 руб. | 30191.5 руб. |
Описание товара

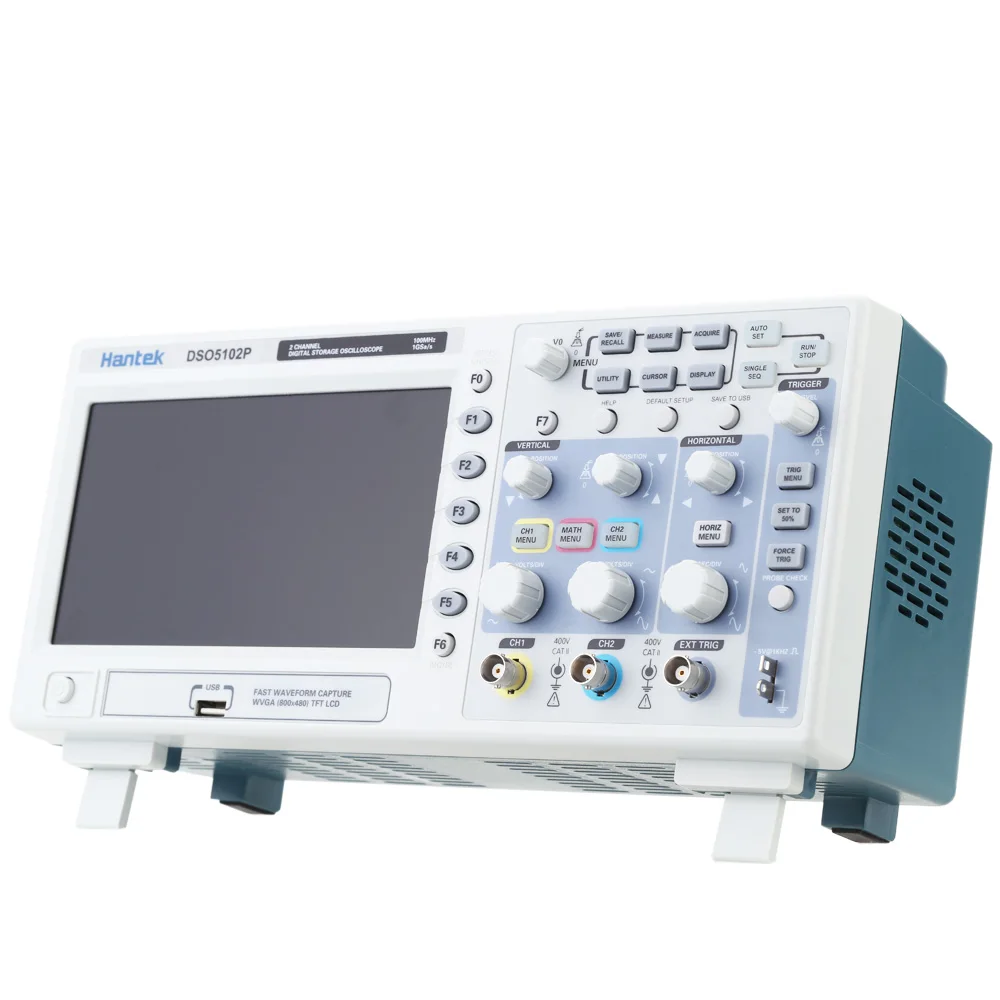

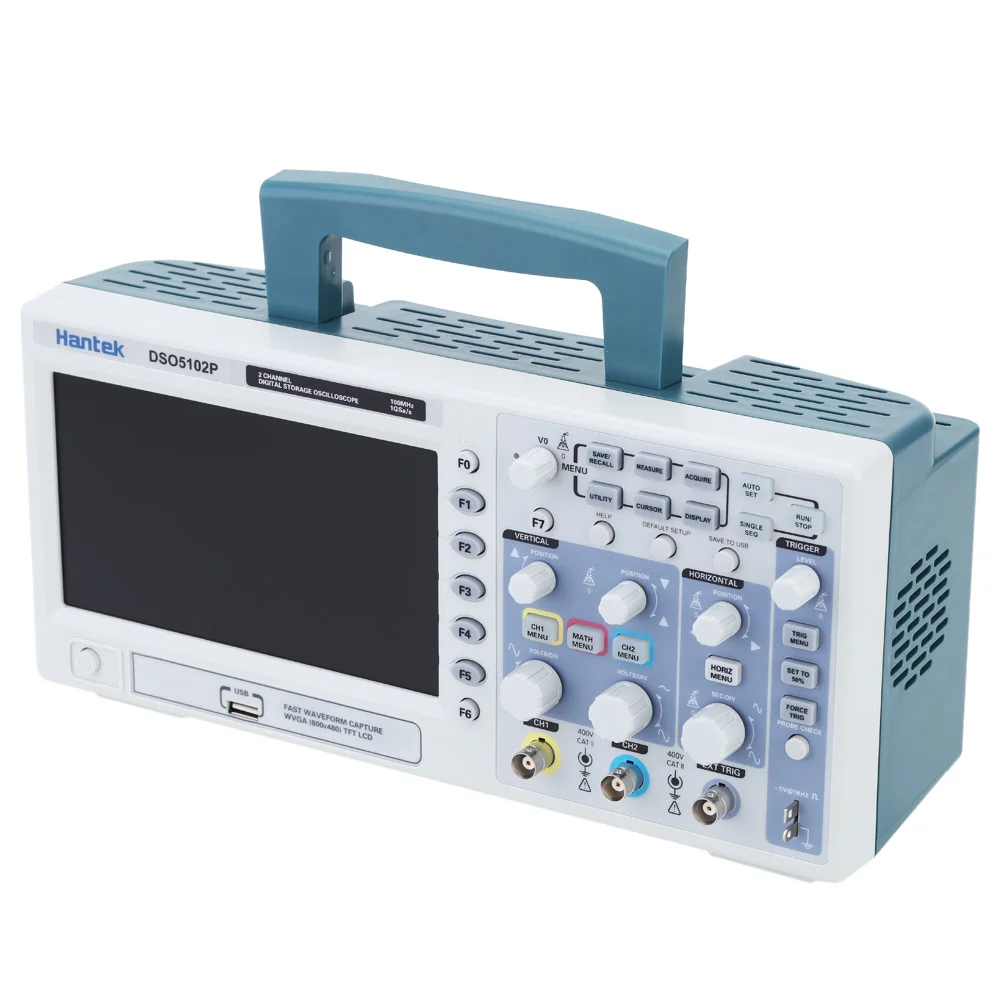

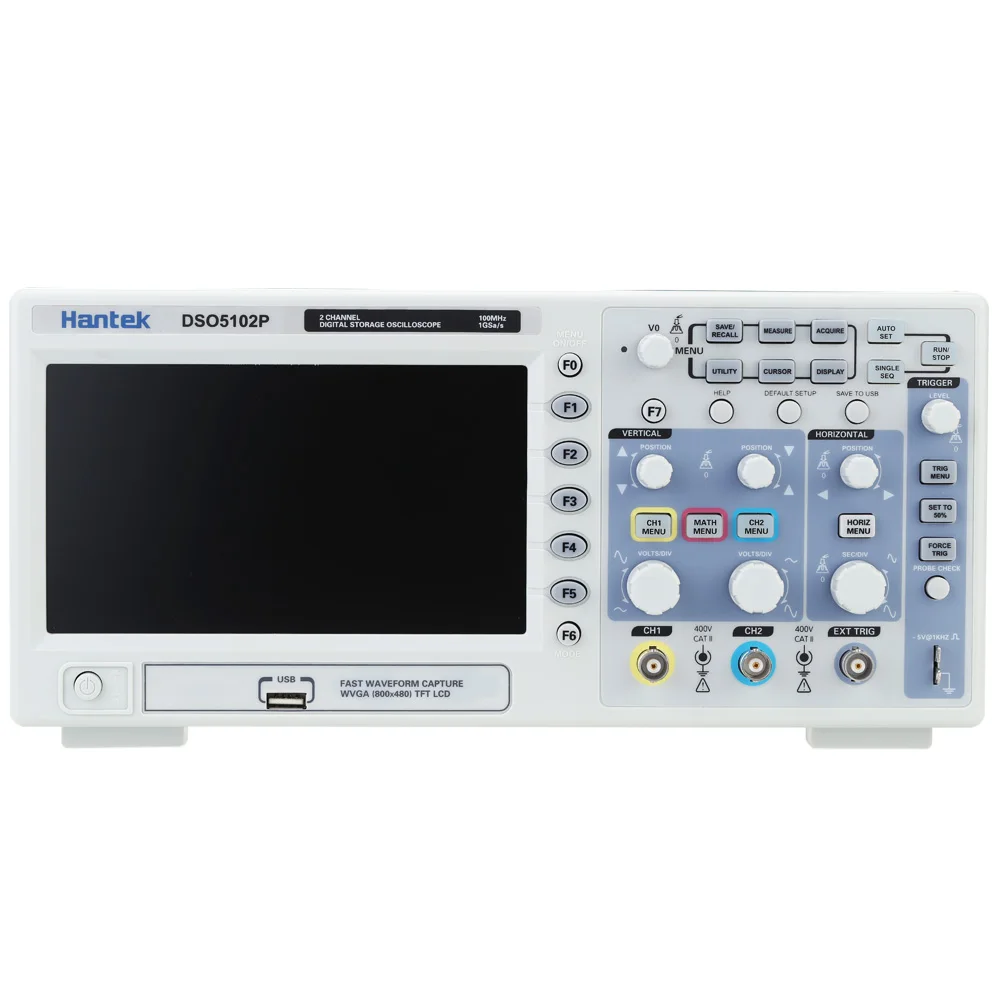

Dso5102p Цифровой осциллограф 100 МГц 2 канала 1gsa/s 7 ''Tft Lcd лучше, чем Ads1102cal +
Этот цифровой осциллограф является профессиональным осциллометром и очень практичным для тестирования электрического тока и напряжения. Осциллограф может поставить невидимые невооруженным глазом электрические сигналы на видимое изображение, удобно для людей для изучения меняющегося процесса различных электрических явлений.
Особенности:
100 МГц полоса пропускания.
1gsa/s частота образцов в реальном времени.
Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480).
Длина записи до 40K.
Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.

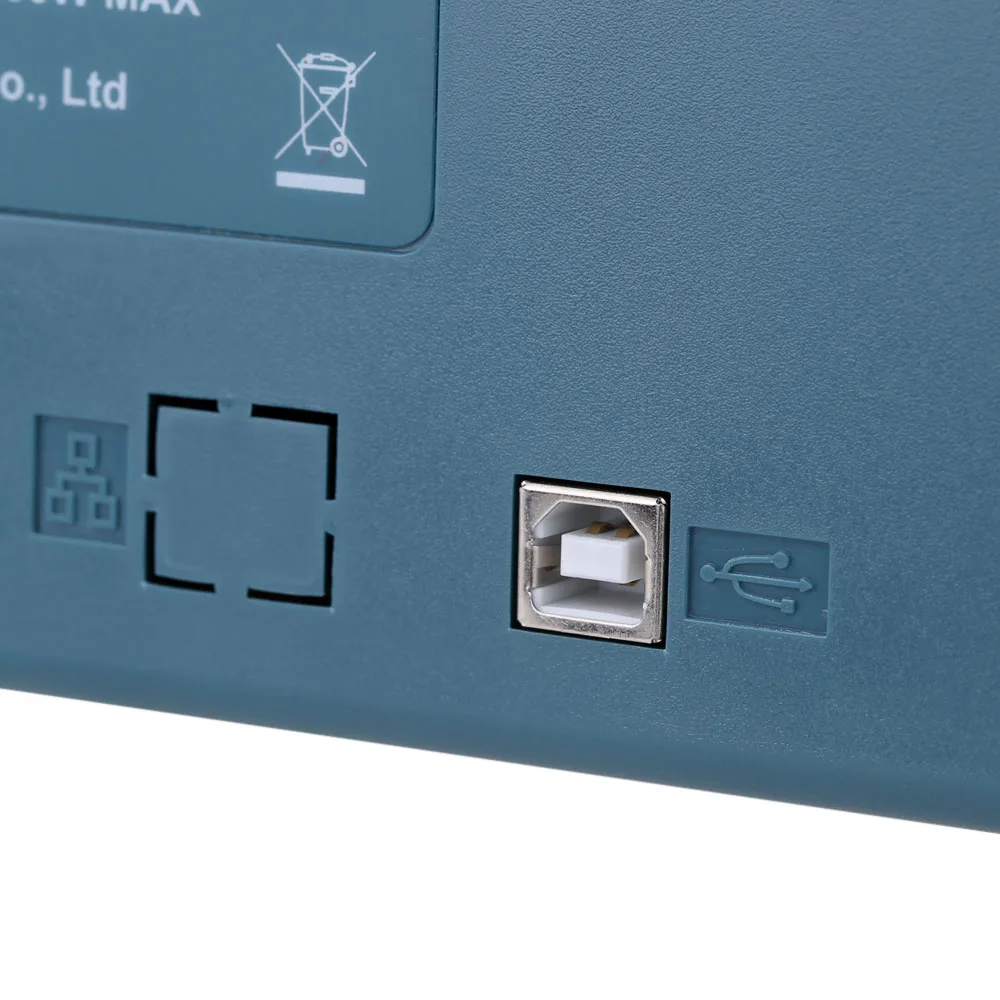

USB хост и подключение устройства, стандарт.
Несколько автоматических измерений.

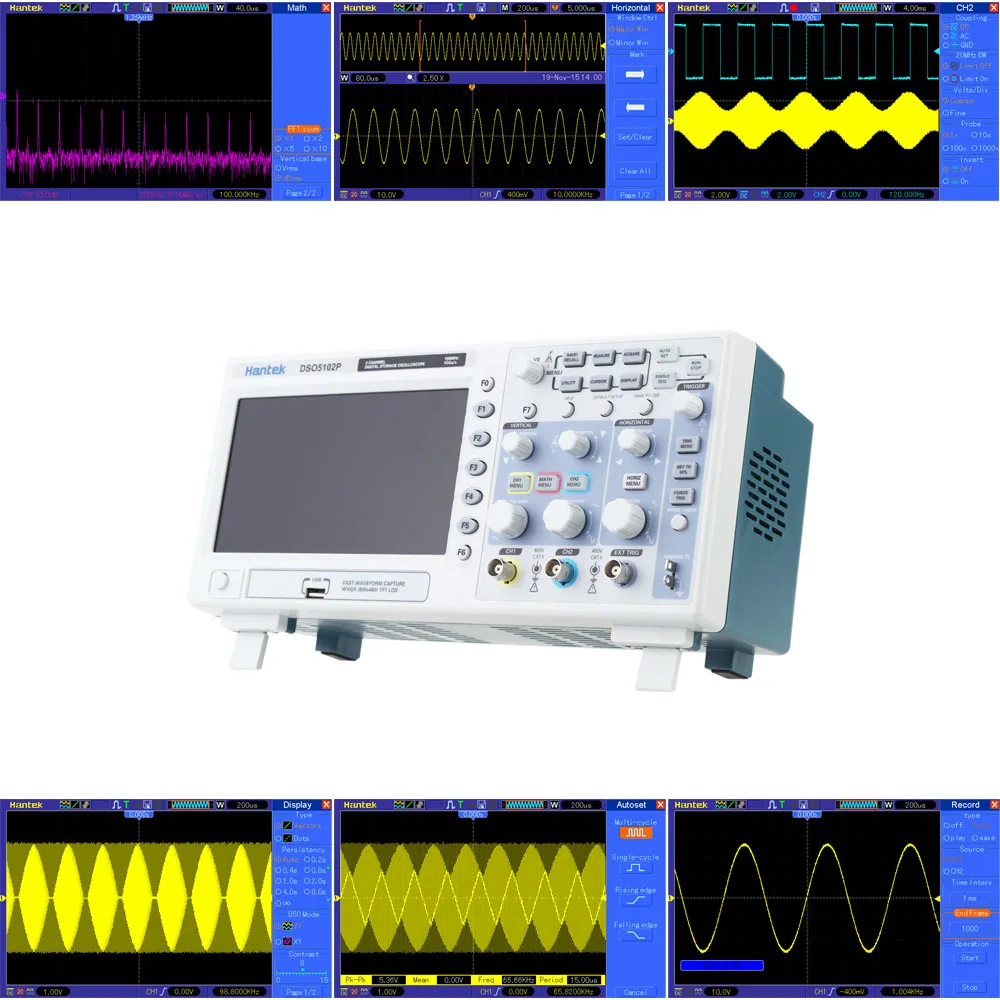

Четыре Математические Функции, включая стандарт FFTs.
Предоставляет программное обеспечение для анализа ПК в реальном времени.
VGA по желанию.
Примечание:
Hantek DSO5102P Цифровой осциллограф на 3 года гарантии!
Пожалуйста, внимательно прочитайте инструкцию по эксплуатации CD, чтобы избежать травм и предотвратить повреждение этого продукта.
Технические характеристики:
Материал: АБС-пластик
Полоса пропускания: 70 МГц/100 МГц (опционально)

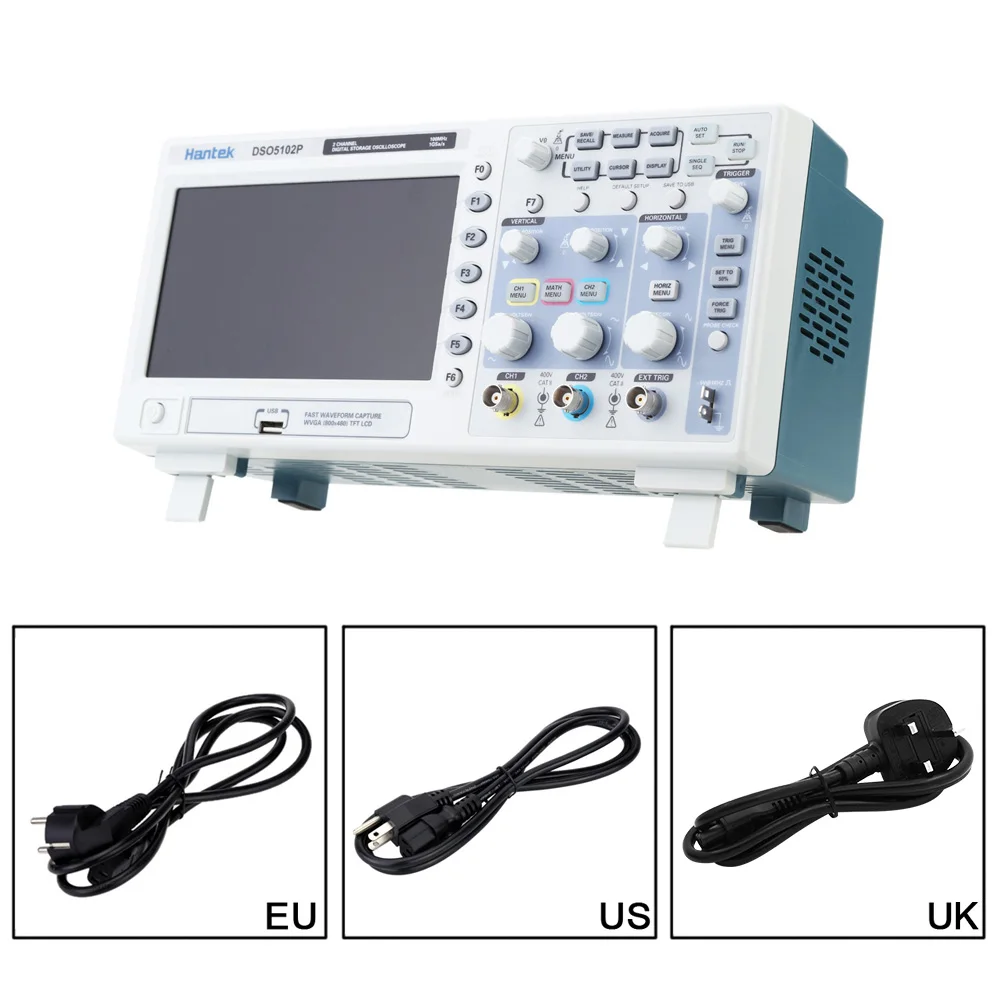

Тип вилки: США/ЕС (опционально)
Модель зонда осциллографа: PP-80/150/200
Длина линии электропередачи: прибл. 150 см/59.1in
Длина USB линии: прибл. 107 см/42.1in
Длина линии зонда: прибл. 130 см/51.2in
Размер корпуса осциллографа: прибл. 31,5*13*15,2 см/12,4*5,1 * 6.0in (L * W * H)
Вес осциллографа: 2,00 кг/4.4lb
Размер посылка: прибл. 38,5*19,5*24 см/15,1*7,7 * 9.4in
Посылка Вес: 2,87 кг/6.3lb (2867,5g/101,1 oz)
| Модель | DSO5102P |
| Приобретение | |
| Частота дискретизации | Образец в реальном времени: 1GS/s |
| Приобретение режимов | |
| Обычный | Обычные данные только в том случае, |
| Пиковое Обнаружение | Высокочастотный и randon glith захват |
| Средний | Wavefom средняя, выбор 4,8,16,32, 64128 |
| Входы | |
| Входы муфта | AC, DC, GND |
| Входы Impendance | 1MΩ ± 2% ‖ 20pF ± 3pF |
| Затухания зонда | 1X, 10X |
| Поддерживается зонд коэффициент затухания | 1X, 10X, 100X, 1000X |
| Максимальная Вход Напряжение | CAT I и CAT II: 300VRMS (10 ×), категория установки; CAT III: 150VRMS (1 ×); Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа. |
| Горизонтальный Системы | |
| Образец диапазон скорости цифрового потока | 500 мс/с -- 1GS/s |
| Сигналов интерполяции | (Sin x)/x |
| Запись Длина | 40K |
| SEC/DIV диапазон | 4ns/div до 40s/div |
| Частота дискретизации и Точность задержки времени |
± 50ppm (в течение любого ≥ 1ms интервала времени) |
| Диапазон местоположения | 20ns/div до 80us/div; (-8div x s/div) до 40 мс; 200us/div до 40s/div; (-8div x s/div) до 400s |
| Точность измерения времени Дельта (Полная пропускная способность) |
Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns); > 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns); Интервал образца = s/div ÷ 200 |
| Вертикальный Системы | |
| Вертикальный Разрешение | 8-бит, все каналы в выборку одновременно |
| Диапазон местоположения | 2 мВ/деление до 10V/div |
| Пропускная способность | 100 МГц |
| Время подъема на BNC (Типичный) | 3.5ns |
| Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании | 2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V 500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В |
| Математика | +, -, *, /, FFT |
| БПФ | Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 образец точка |
| Предел пропускной способности | 20 МГц |
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц на BNC |
| DC усиления точность | ± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див |
| Точность измерения постоянного тока, Средний режим приобретения |
При нулевом вертикальном смещении и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше; Когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див |
| Вольт повторяемости результатов измерений, Средний режим приобретения |
Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды |
| Триггер Системы | |
| Тип триггера | Края, видео, пульс, наклон, со временем, альтернатива |
| Источник запуска | CH1, CH2, EXT, EXT/5, линия переменного тока |
| Режимы ожидания | Авто, нормальный, одиночный |
| Муфта Тип | DC, AC, шумоподавление, HF отклонение, LF отклонение |
| Чувствительность триггера (Тип триггера кромки) |
DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; DC(EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; DC(EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц |
| Триггер диапазон уровня | CH1/CH2: ± 8 делений от центра экрана; EXT: ± 1,2 V; EXT/5:± 6В |
| Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns | CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана; EXT: ± (6% настроек + 40мв); EXT/5: ± (6% настроек + 200 мВ); |
| Установите уровень до 50% (Типичный) | Работает с входными сигналами ≥ 50 Гц |
| Видео вспышка триггера | |
| Видео вспышка триггера Тип | CH1, CH2: пиковая-пиковая амплитуда 2 делений; EXT: 400mV; EXT/5: 2 в |
| Форматы сигналов и частоты поля, тип триггера видео | Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии |
| Выравнивание диапазон | 100ns ~ 10s |
| Импульсный Ширина триггер | |
| Импульсный Ширина режим запуска | Триггер при (< , >, =, или ≠); Положительный пульс или отрицательный пульс |
| Импульсный Ширина ТРИГГЕРНАЯ точка | Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса |
| Импульсный Ширина диапазон | 20ns ~ 10s |
| Склон | |
| Наклон режим запуска | Триггер, когда (< , > , =, или ≠ ); Положительный наклон или отрицательный наклон |
| Наклон ТРИГГЕРНАЯ точка | Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. |
| Временной диапазон | 20ns ~ 10s |
| Триггерный триггер | |
| Со временем режим | Поднимающаяся кромка или опускающаяся кромка |
| Временной диапазон | 20ns ~ 10s |
| Альтернативные триггер | |
| Триггер на CH1 | Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер на CH2 | Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер счетчик частоты | |
| Считывания Разрешение | 6 цифр |
| Точность (обычная) | ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) |
| Частотный диапазон | AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания |
| Источник сигнала | Ширина импульса или кромки режима запуска: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает. |
| Мера | |
| Измерение курсора | Разница напряжения между курсорами: △в Разница во времени между курсорами: △T Обратная △T В Герц (1/ΔT) |
| Авто measuerment | Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
| Дисплей | |
| Дисплей Тип | 7 дюймов 64K цветной TFT (диагональный жидкий кристалл) |
| Дисплей Разрешение | 800 горизонтальных 480 вертикальных пикселей |
| Дисплей контраст | Регулируемый (16 зубчатых колес) с индикатором хода |
| Зонд компенсатор Выход | |
| Выходное напряжение (типичное) | Около 5Vpp в ≥ 1MΩ нагрузки |
| Частота (обычная) | 1 кГц |
| Питание | |
| Поставка Напряжение | 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ |
| Мощность потребления | <30W |
| Предохранитель | 2A, рейтинг, 250V |
| На окружающую среду | |
| Температура | Работа: 32 ° до 122 ° (0 ° до 50 °); Без работы: от-40 до 159,8 ° (от-40 до + 71 °) |
| Метод охлаждения | Конвекционная печь |
| Влажность | + 104 ° или ниже (+ 40 ° или ниже): ≤ 90% относительной влажности; 106 ° до 122 ° (+ 41 ° до 50 °): ≤ 60% относительная влажность |
| Высота над уровнем моря | Рабочий режим: ниже 3000 м (10000 футов); Неработоспособность: ниже 15000 м (50000 футов) |
| Механические часы | |
| Размеры | Длина 315 мм, Ширина130Мм, высота152Мм |
| Вес | 2,9Кг (с упаковкой); 2,00Кг (без упаковки) |

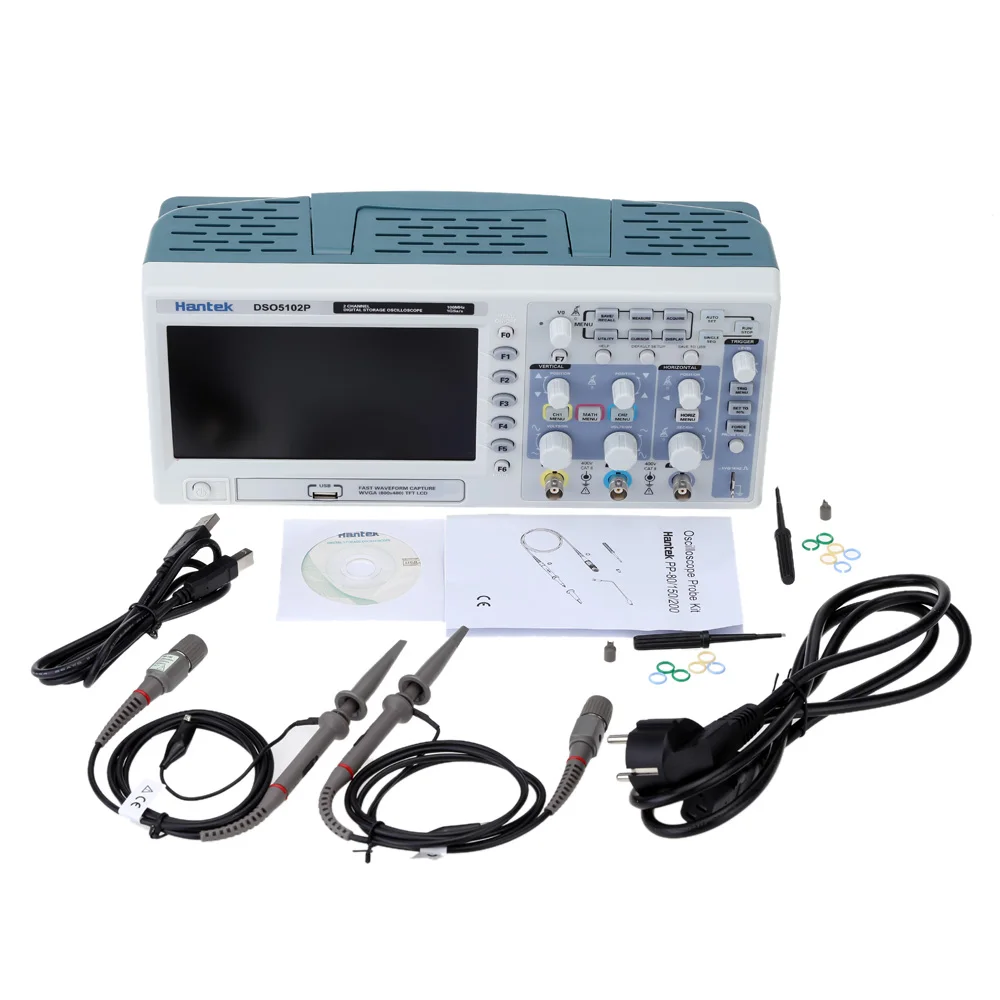

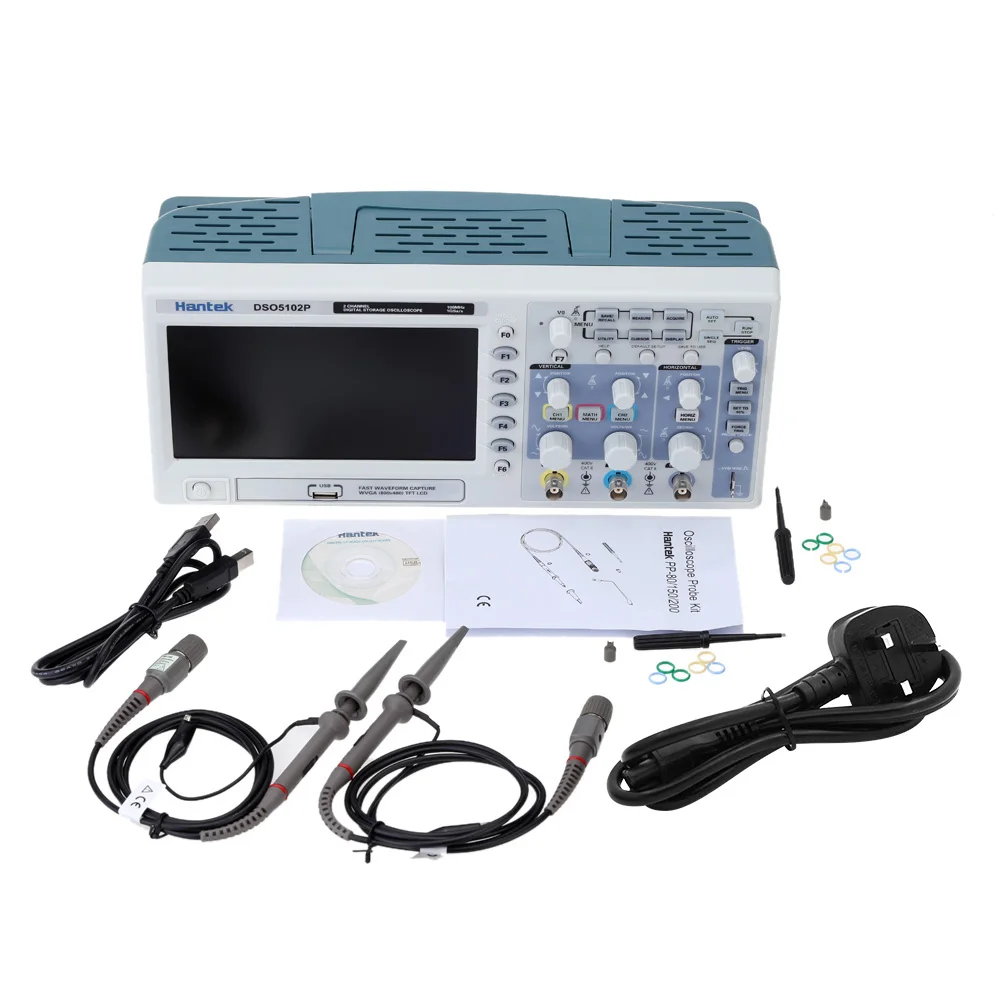

Посылка список:
1 * цифровой осциллограф

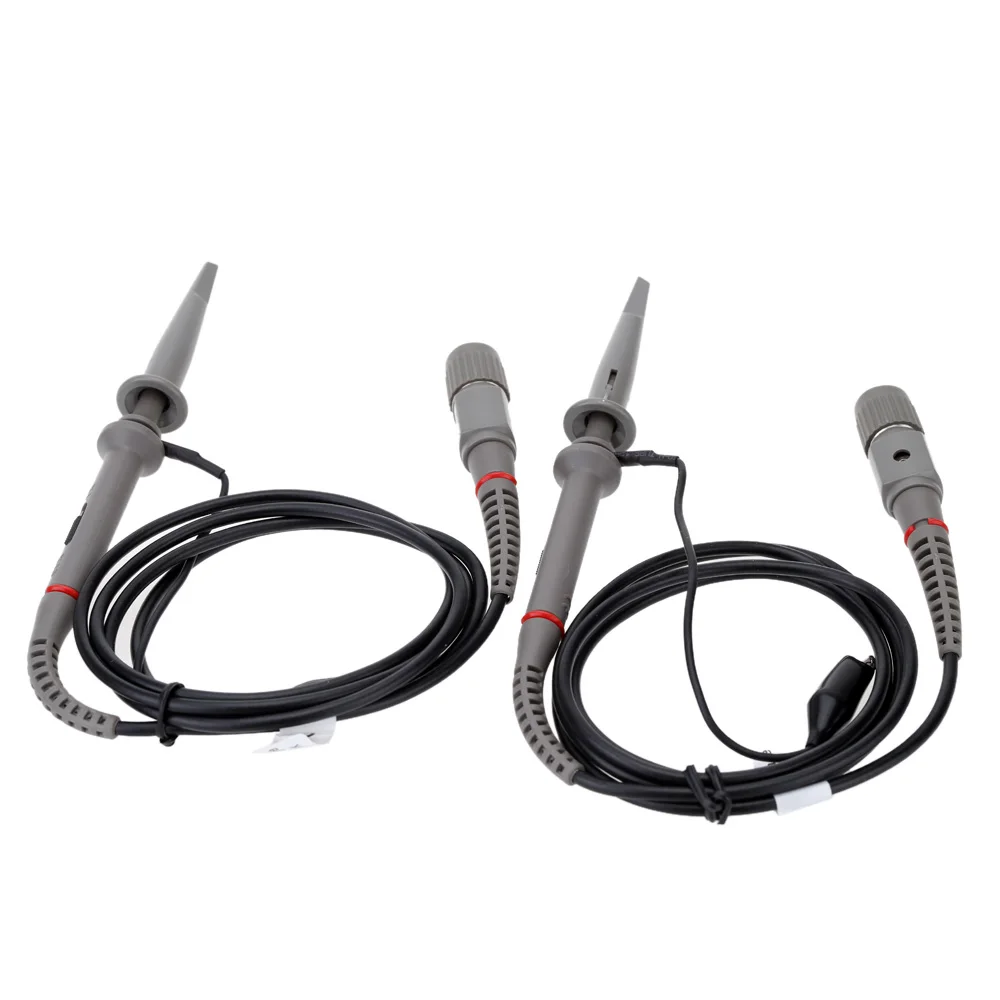

2 * щуп осциллографа
1 * осциллограф Линия электропередачи
1 * Hantek CD данных
1 * USB кабель
