Характеристики

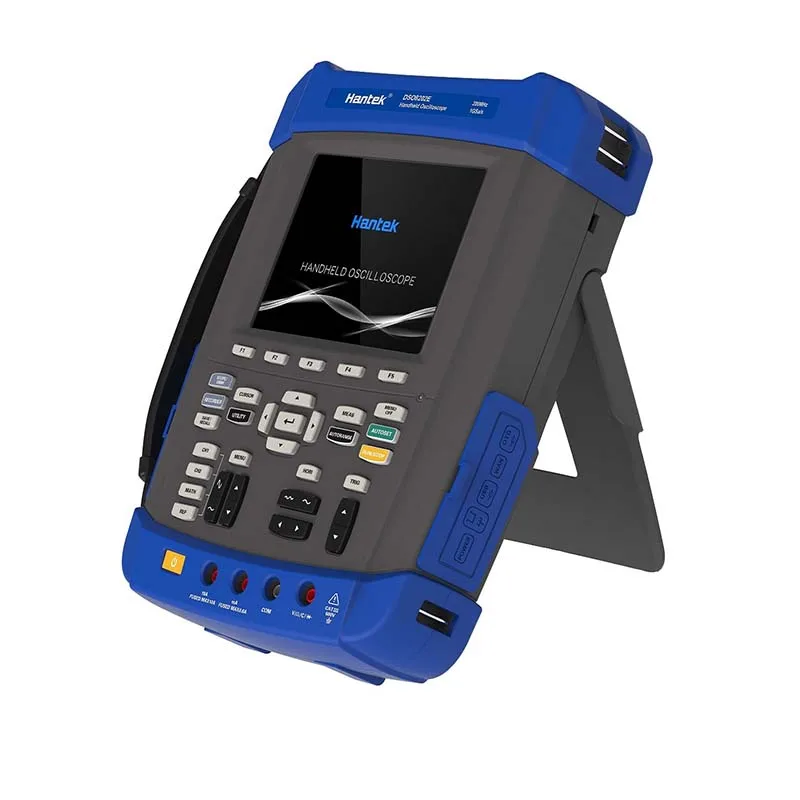

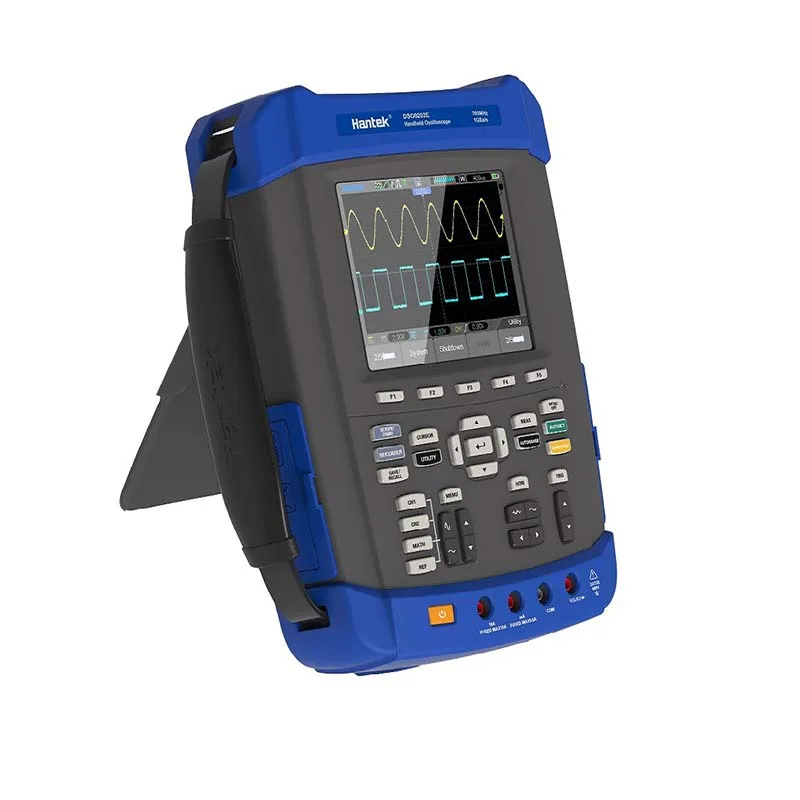

Цифровой осциллограф Hantek DSO8202E 2 канала 200 МГц 1 ГГц/с с цветным ЖК дисплеем 5 6 дюйма
История изменения цены
*Текущая стоимость 50 110,81 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 59631.41 руб. | 62613.54 руб. | 61122 руб. |
| Feb-28-2026 | 59130.90 руб. | 62087.36 руб. | 60608.5 руб. |
| Jan-28-2026 | 49609.65 руб. | 52089.9 руб. | 50849 руб. |
| Dec-28-2025 | 58128.47 руб. | 61034.83 руб. | 59581 руб. |
| Nov-28-2025 | 50611.23 руб. | 53142.46 руб. | 51876.5 руб. |
| Oct-28-2025 | 57125.86 руб. | 59981.57 руб. | 58553 руб. |
| Sep-28-2025 | 56624.18 руб. | 59455.22 руб. | 58039.5 руб. |
| Aug-28-2025 | 56123.59 руб. | 58929.56 руб. | 57526 руб. |
| Jul-28-2025 | 55622.31 руб. | 58403.29 руб. | 57012.5 руб. |
Описание товара
| Модель | DSO8072E | DSO8102E | DSO8152E | DSO8202E |
| Приобретение | ||||
| Образец режимов | Дискретизации в реальном времени | |||
| Приобретение режимов | ||||
| Обычный | Обычные данные только в том случае, | |||
| Пиковое Обнаружение | Высокочастотный и randon glith захват | |||
| Средний | Wavefom средняя, выбор 4,8,16,32, 64128 | |||
| Входы | ||||
| Входы муфта | AC, DC, GND | |||
| Входы Impendance | 1MΩ ± 2% ‖ 20pF ± 3pF | |||
| Затухания зонда | 1X, 10X | |||
| Поддерживается зонд коэффициент затухания | 1X, 10X, 100X, 1000X | |||
| Максимальная Вход Напряжение |
CAT I и CAT II: 300VRMS (10 ×), категория установки; CAT III: 150VRMS (1 ×) |
|||
| Горизонтальный Системы | ||||
| Образец диапазон скорости цифрового потока | 1GS/s | |||
| Сигналов интерполяции | (Sin x)/x | |||
| Запись Длина | 2 м | |||
| SEC/DIV диапазон | 4ns/div ~ 2000s/div, в a 2, 4, 8 последовательности | 2ns/div ~ 2000s/div, в a 2, 4, 8 последовательности | ||
|
Частота дискретизации и Точность задержки времени |
± 50ppm в течение любого ≥ 1ms интервала времени | |||
| Сканирование Скорость диапазон |
4ns/div до 8ns/div; (-8div x s/div) до 40 мс; 20ns/div до 80 μs/div;(-8div × S/div) до 40 мс; 200 мкс/див до 40 с/див;(-8 див × с/див) до 400 с; |
2ns/div to10ns/div;(-4div ×s/div) до 20 мс; | ||
|
Точность измерения времени Дельта (Полная пропускная способность) |
Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns); > 16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns); Интервал образца = s/div ÷ 200 |
|||
| Вертикальный Системы | ||||
| Вертикальный Разрешение | 8-бит, все каналы в выборку одновременно | |||
| Вольт диапазон | 2 мВ/деление до 100V/div при вводе с байонетным коаксиальным разъемом | |||
| Пропускная способность | 70 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время подъема на BNC (Типичный) | 5ns | 3.5ns | 2.3ns | 1.8ns |
|
Аналоговая полоса пропускания в Нормальной и средняя Режимы на BNC или с зондом, Переменному току |
± 400 В (100 в/div-20V/див); ± С алюминиевой крышкой, 50В (10V/div-5V/div); ± 40V(2V/div-500mV/div); ± 2 в (200 мВ/div-50mV/див); ± 400мв (20мв/div-2mV/див); |
|||
| Математика | +, -, *, /, FFT | |||
| БПФ | Откидные окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца | |||
| Предел пропускной способности | 20 МГц | |||
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц на BNC | |||
| DC усиления точность |
± 3% для нормального или среднего режима приобретения, от 100 в/див до 10 мВ/див. ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див. |
|||
|
Точность измерения постоянного тока, Средний режим приобретения |
Тип измерения: среднее ≥16 сигналов с вертикальным положением при нуле Точность: ± (3% × Чтение + 0.1div + 1МВ) при выборе 10 мВ/div или больше. Тип измерения: среднее≥16 сигналов с вертикальным положением не на нуле Точность: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]. |
|||
|
Вольт повторяемости результатов измерений, Средний режим приобретения |
Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды | |||
| Триггер Системы | ||||
| Тип триггера | Края, видео, пульс, наклон, со временем, альтернатива | |||
| Источник запуска | CH1, CH2, линия переменного тока | |||
| Режимы ожидания | Авто, нормальный, одиночный | |||
| Муфта Тип | DC, AC, HF Reject, LF Reject, Noise Reject | |||
|
Чувствительность триггера (Тип триггера кромки) |
DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; LF отклонение: так же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц. |
|||
| Триггер диапазон уровня | CH1/CH2: ± 8 делений от центра экрана; | |||
| Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns | CH1/CH2: 0.2div × Вольт/div в пределах ± 4 деления от центра экрана; | |||
| Установите уровень до 50% (Типичный) | Работает с входными сигналами ≥ 50 Гц | |||
| Видео вспышка триггера | ||||
| Видео вспышка триггера Тип | CH1, CH2: пиковая-пиковая амплитуда 2 делений; | |||
| Форматы сигналов и частоты поля | Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии | |||
| Выравнивание диапазон | 100ns ~ 10s | |||
| Импульсный Ширина триггер | ||||
| Импульсный Ширина режим запуска | Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс | |||
| Импульсный Ширина ТРИГГЕРНАЯ точка |
Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса |
|||
| Импульсный Ширина диапазон | 20ns ~ 10s | |||
| Склон | ||||
| Наклон режим запуска | Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон | |||
| Наклон ТРИГГЕРНАЯ точка |
Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. |
|||
| Временной диапазон | 20ns ~ 10s | |||
| Триггерный триггер | ||||
| Со временем modee | Поднимающаяся кромка или опускающаяся кромка | |||
| Временной диапазон | 20ns ~ 10s | |||
| Альтернативные триггер | ||||
| Триггер на CH1 | Внутренний триггер: кромка, ширина импульса, видео, наклон | |||
| Триггер на CH2 | Внутренний триггер: кромка, ширина импульса, видео, наклон | |||
| Триггер счетчик частоты | ||||
| Считывания Разрешение | 6 цифр | |||
| Точность (обычная) | ± 30ppm (включая все Частотные ошибки и ± 1 погрешность) | |||
| Частотный диапазон | AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания | |||
| Источник сигнала |
Ширина импульса или кромки режима запуска: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает. |
|||
| Мера | ||||
| Измерение курсора |
Руководство: разница напряжения между курсорами: △V Разница во времени между курсорами:△T Обратная△T в Hertz (1/& Delta;T); Отслеживание: вальтаж и время в точке волны; |
|||
| Авто measuerment | Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, | |||
| Генератор сигналов режим | ||||
| Для измерения пульса диапазон | 1 Гц (DC)~ 25 МГц | |||
| DAC часовой | 2K ~ 200 МГц Регулируемый | |||
| Объем памяти | 4KSa | |||
| Вертикальный Разрешение | 12 бит | |||
| Стабильность | <30ppm | |||
| Амплитуда | ± 3,5 V Макс. | |||
| Выход сопротивление | 50 Ом | |||
| Выход ток | 50mA Ipeak = 50mA | |||
| Системы пропускная способность | Натяжной канат длиной 25 м | |||
| Искажение гармонического колебания | -50dBc(1 кГц), -40dBc(10 кГц) | |||
| Общие характеристики | ||||
| Дисплей Разрешение | 640 горизонтальных 480 вертикальных пикселей | |||
| Дисплей контраст | Регулируемый (16 зубчатых колес) с индикатором хода | |||
| Зонд компенсатор Выход | ||||
| Выходное напряжение (типичное) | Около 2Vpp в ≥ 1MΩ нагрузки | |||
| Частота (обычная) | 1 кГц | |||
| Питание | ||||
| Поставка Напряжение | AC Вход: 100-240VACRMS,0.6A MAX,50 Гц ~ 60 Гц; Постоянного тока Выход элемент питания: 9V,2A | |||
| Мощность потребления | <30W | |||
| На окружающую среду | ||||
| Температура |
Работа: 32 ℉ до 122℉(0℃До 50℃); Нерабочем: -40℉До 159,8℉(-40℃До + 71 ℃) |
|||
| Метод охлаждения | Конвекционная печь | |||
| Влажность |
+ 104 ℉ или ниже (+ 40℃Или ниже): ≤ 90% относительной влажности; 106℉До 122℉(+ 41℃До 50 ℃): ≤ 60% относительная влажность |
|||
| Высота над уровнем моря |
Рабочий режим: ниже 3000 м (10000 футов); Неработоспособность: ниже 15000 м (50000 футов) |
|||
| Механические часы | ||||
| Размеры | 260 мм; 220 мм; 75 мм | |||
| Вес | 2,5 кг (без упаковки) | |||
| DMM режим | |||
| Макс. разрешение | 6000 отсчетов | ||
| DMM режимов тестирования | Напряжение, ток, сопротивление, емкость, Диод и непрерывность | ||
| Макс. Вход Напряжение | Переменный ток: 600 В, постоянный ток: 800 в | ||
| Макс. Вход ток | AC: 10A, DC:10A | ||
| Вход сопротивление | 10MΩ | ||
| DMM trendplot | 1,2 м точка | ||
| Диапазон | Разрешение | Точность | Разрешение |
| DC Напряжение | 60.00mV | ± 1% ± 3 цифры | 10uV |
| 600.0mV | 100uV | ||
| 6,000 V | 1mV | ||
| 60,00 V | 10mV | ||
| 600,0 V | 100mV | ||
| 800V | 1V | ||
| AC Напряжение | 60.00mV | ± 1% ± 3 цифры | 10uV |
| 600.0mV | 100uV | ||
| 6,000 V | 1mV | ||
| 60,00 V | 10mV | ||
| 600,0 V | 100mV | ||
| Постоянный ток | 60.00mA | ± 1% ± 5 цифр | 10uA |
| 600.0mA | ± 1.5% ± 5 цифр | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Переменного тока | 60.00mA | ± 1% ± 5 цифр | 10uA |
| 600.0mA | ± 1.5% ± 5 цифр | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Сопротивление | 600Ω | ± 1% ± 3 цифры | 0.1Ω |
| 6,000 KΩ | 1Ω | ||
| 60,00 KΩ | 10Ω | ||
| 600,0 KΩ | 1KΩ | ||
| 6,000 мΩ | 10KΩ | ||
| 60,00 мΩ | ± 1% ± 5 цифр | 100KΩ | |
| Постоянной ёмкости, универсальный конденсатор | 40.00nF | ± 2% ± 5 цифр | 10pF |
| 400.0nF | 100pF | ||
| 4,000 мкФ | 1nF | ||
| 40,00 мкФ | 10nF | ||
| 400,0 мкФ | 100nF | ||
| Внимание: наименьшее значение емкости, которое может быть измерено в 5nF | |||
| Диод | 0V ~ 2,0 V | ||
| ВКЛ-ВЫКЛ | <10Ω | ||

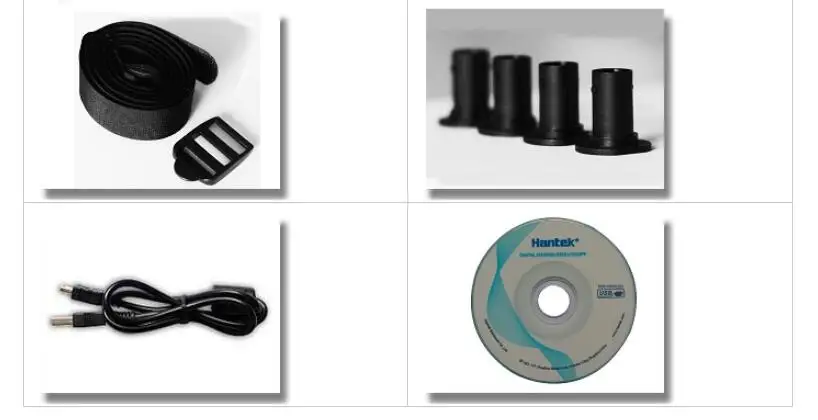

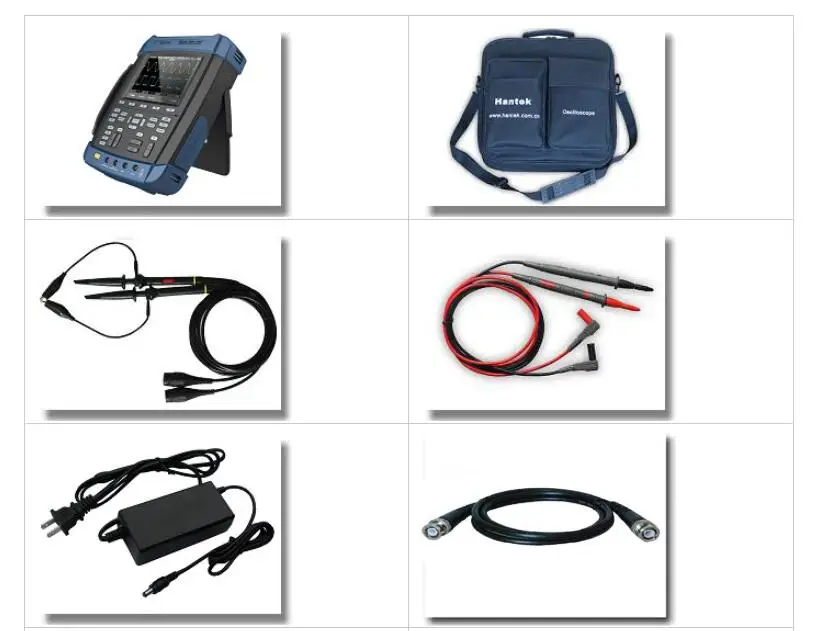

Посылка включает в себя:
