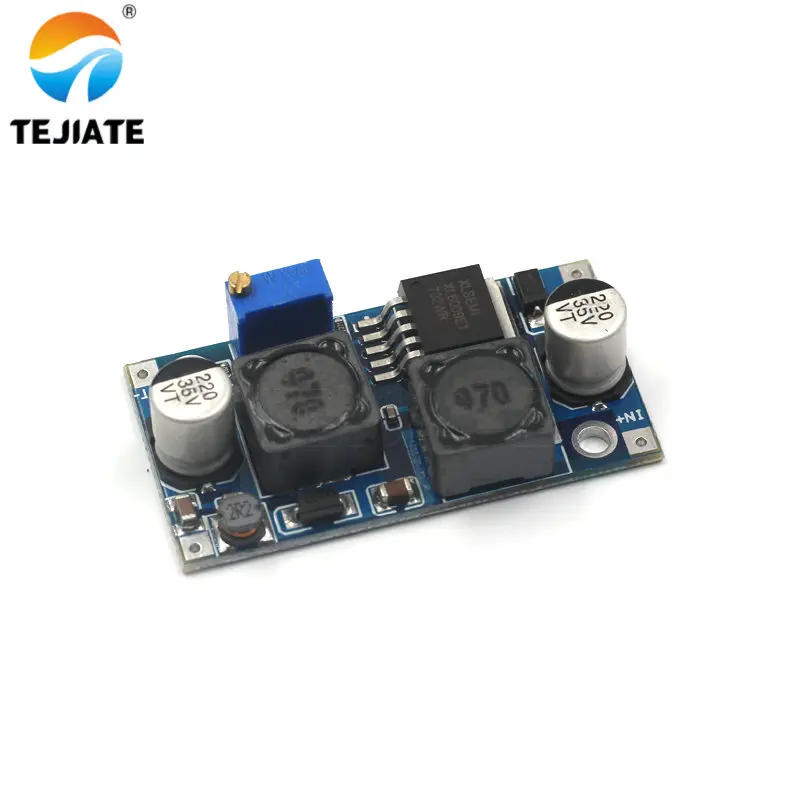

Регулируемый понижающий преобразователь Boost Buck XL6009 модуль питания 20 Вт 5 32 В 1 2 35 USB

Регулируемый понижающий преобразователь Boost Buck XL6009 модуль питания 20 Вт 5 32 В 1 2 35 USB

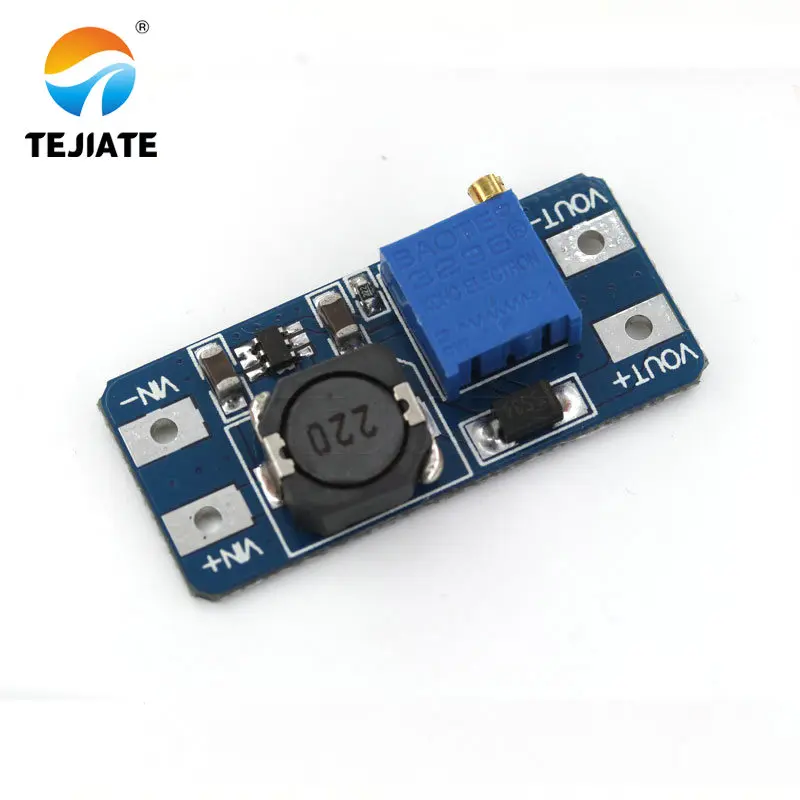

1. Электрические характеристики
1). Максимальный выходной ток: 2 a
2). Входное напряжение: 2 В ~ 24 В
3). Максимальное выходное напряжение: 28 в
4). Эффективность: >93%

2. Механические свойства
1). Размер продукта: 36 мм X 17 мм X 14 мм

3. Способ использования
Модуль IN + и-после 2 ~ 24 В, регулируя потенциометр, можно регулировать выходное напряжение, выходное напряжение выше входного напряжения

4. Вопросы, требующие внимания
1). Входное напряжение не должно превышать максимальное входное напряжение
2). Пиковый выходной ток не более, чем ТВ-вуз

-------------------------------------------------------------------------------------------------------------------------------------------------------

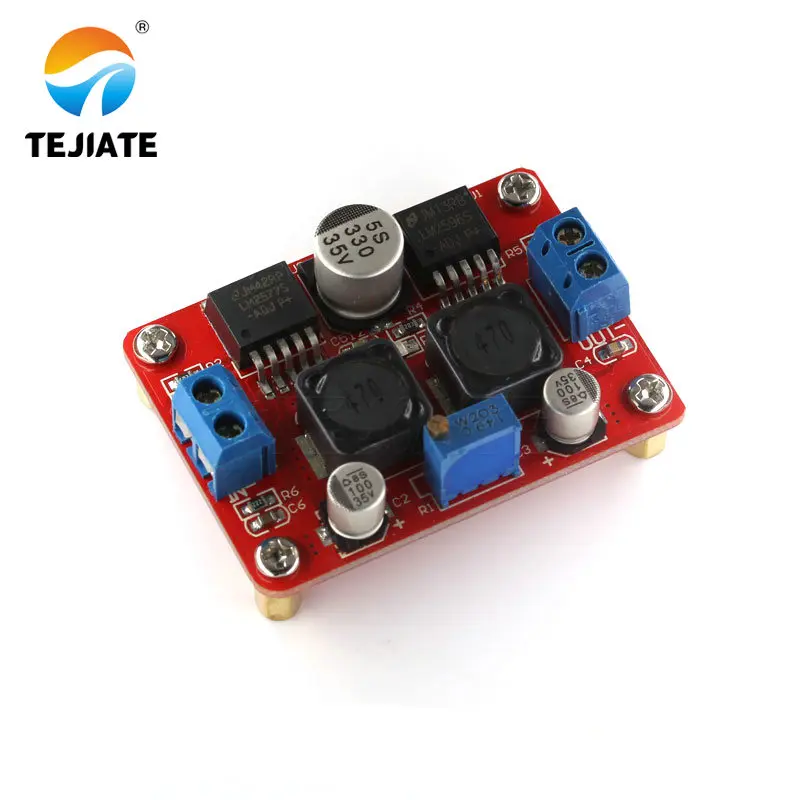

Примечание: Этот модуль Шаг-UpИ Понижающий Конвертер иИнтегрирует LM2596 и LM2577.

Особенности:

• In +:                                                        Вход положительный
• В-: Вход отрицательный
• +:Выход положительный
• Вне:                                                      Выход отрицательный
• Размеры:                                          53x38x21 (длина * ширина * высота) (мм)
• Цвет:Как на картинке sho
• Вход напряжение:3,5-28V
• Светодиодный индикатор:                              Да
• Выход напряжение:1,25-26V (регулируемый)
• Вход ток:Номинальный ток-1 А
• Выход ток: Номинальный ток-1 А
• ----------------------------------------------------------------------------------------------------------------------------------------------------

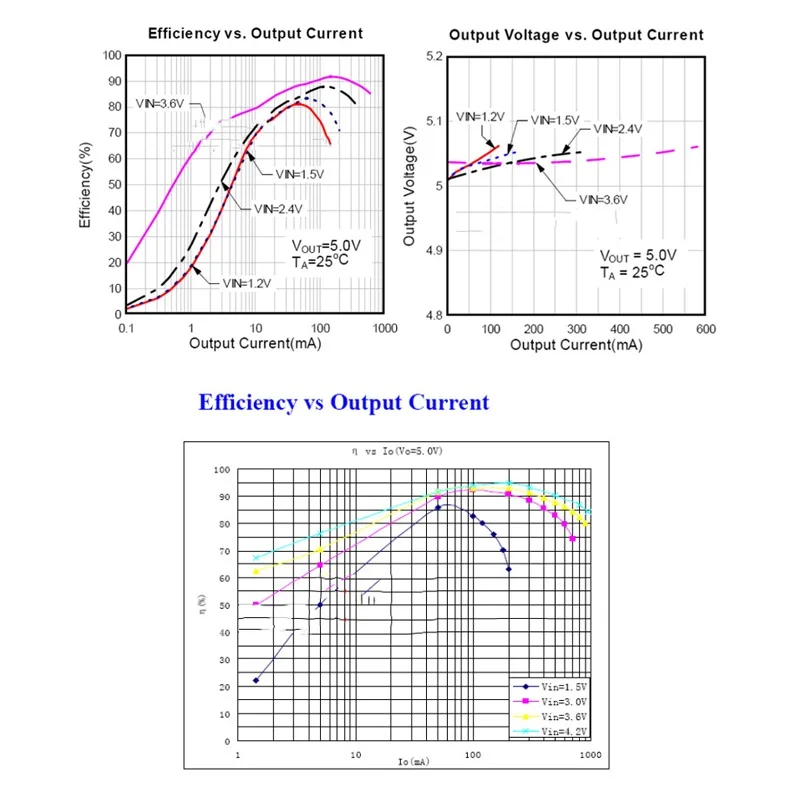

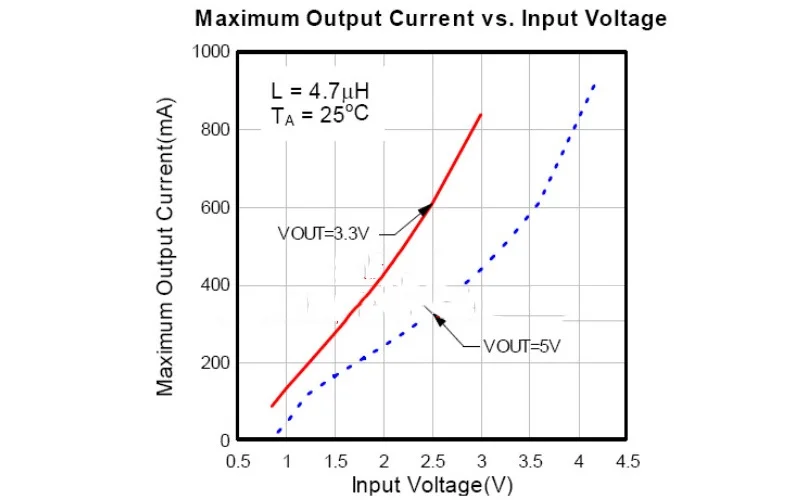

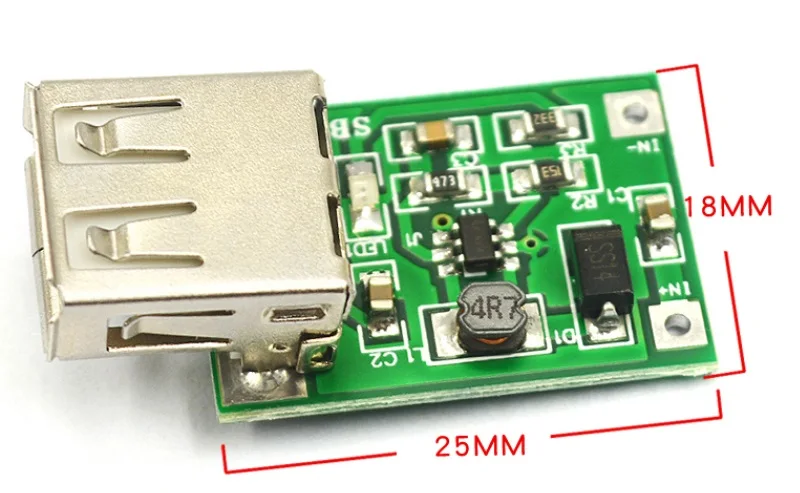

• Характеристика 1. В этом модуле используются импортные чипы высокой производительности. Его производительность лучше, чем у общего модуля 2. Он может очищать вход 0,9 _ 5V произвольное напряжение постоянного тока. Стабильно передает напряжение 5_DC. Он может выводить до 200 000 мА тока с одним аккумулятором АА, и 500-600 мА тока с двумя батареями. Он используется для вашего мобильный телефон, камера и компьютер с одним чипом. Блок питания для цифровых продуктов 3. Диапазон температур промышленного класса: - 40 ~ 85 4. Эффективность преобразования до 96%. 5. Usb-основание, широко используемое 6. Небольшой объем (печатная плата 25 мм * 18 мм), для установки в различном маленьком оборудовании 7. Рабочий индикатор
• ------------------------------------------------------------------------------------------------------------------------------------------------------------------

• XL6009

  Вход IN-IN +, положительный вход, отрицательный!
  Положительный выход + выход-отрицательный

  Сравнительный образец для тестирования:
  Вход 3V Выход 12V 0.4A 4,8 W
  Вход 5V Выход 12V 0.8A 9,6 W
  Вход 7,4 V Выход 12V 1.5A 18 Вт
  Вход 12 В, выход 15 в, 2 А, 30 Вт
  Вход 12 В, выход 16 В, 2 А, 32 Вт
  Вход 12 В, выход 18 в, 28,8 А, Вт
  Вход 12V Выход 19V 1.5A 28,5 W
  Вход 12 В, выход 24 В, 1 а 24 Вт

  Vin * Iin * Efficiency = Vout * Iout

  Vin: входное напряжение
  Iin: ток на входе
  Выход: выходное напряжение
  Iout: выходной ток

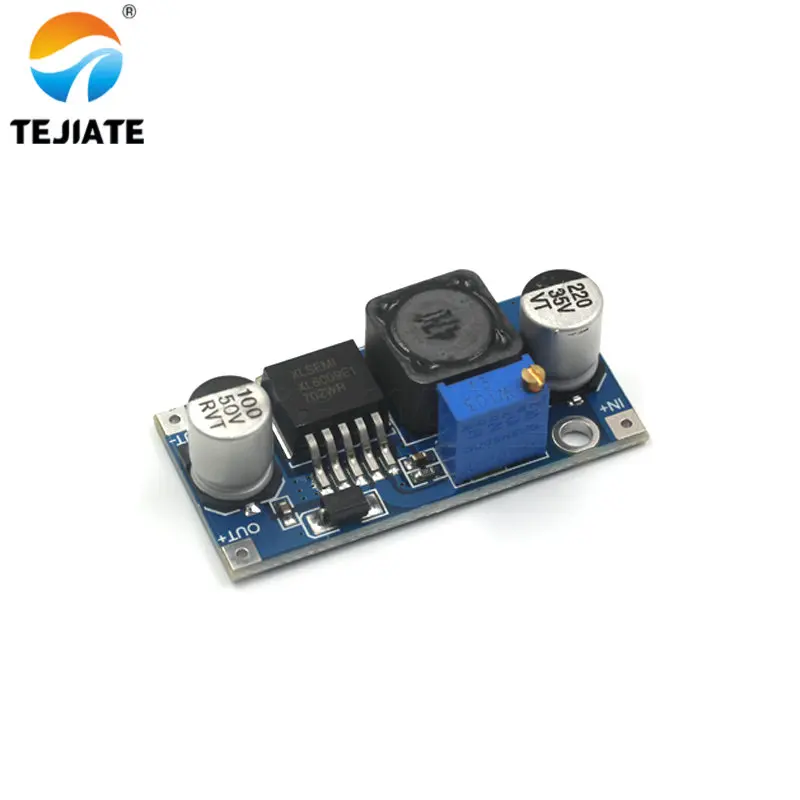

  DSN6009 4A-это Высокопроизводительный Модуль повышенного импульсного тока (BOOST). Модуль использует технологию высокочастотного переключения второго поколения, производительность ядра XL6009E1, чем Технология первого поколения LM2577. Модуль наддува XL6009 по более низкой цене, улучшенная производительность, модуль LM2577 скоро будет исключен.

  ● Широкое входное напряжение 3 В ~ 32 В, оптимальный диапазон рабочего напряжения 5 ~ 32 В;
  ● Широкое выходное напряжение 5 В ~ 35 В;
  ● Built-4A эффективный MOSFET переключатели позволяют эффективность до 94%; (LM2577 ток 3A)
  ● Высокая частота переключения 400 кГц, можно использовать фильтрующие конденсаторы небольшой емкости, которые могут достичь очень хороших результатов, рябь меньше и меньше. (Частота LM2577 всего 50 кГц)

  Технические параметры:

  Модель Параметры
  DSN6009 boost модуль
  Свойства модуля
  Неизолированный boost (BOOST)
  Для выправления изгибов
  Non-синхронное детектирование
  Вход диапазон
  3 В ~ 32 В
  Выход диапазон
  5 В ~ 35 в
  Вход ток
  4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки меньше 18 мА. Чем выше напряжение, тем выше ток нагрузки.)
  Эффективность преобразования
  <94% (чем выше давление, тем ниже эффективность)
  Частота переключений
  400 кГц
  Выход пульсации
  50 мВ (чем выше напряжение, тем выше ток, тем выше пульсация)
  Регулирование нагрузки
  ± 0.5%
  Напряжение регулирования
  ± 0.5%
  Операционной Температура
  -40 ° ~ + 85 °
  Размеры
  43 мм * 21 мм * 14 мм (Д * Ш * В)

• --------------------------------------------------------------------------------------------------------

• Автоматический Бак Модуль

  Технические параметры Спецификация модели: Автоматический Бак, модуль Свойства модуля: неизолированный boost (BOOST) Для выправления изгибов: Non-синхронное детектирование Вход диапазон: 3,8 V- 32V постоянного тока Выход диапазон: 1,25 V-35V Ток на входе: 3 А (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.) Эффективность преобразования:<94% (чем выше давление, тем ниже эффективность) Частота переключения: 400 кГц Выходная рябь: 50 мВ (чем выше напряжение, тем выше greaЧем больше ток, тем больше пульсация) Регулировка нагрузки: ± 0.5% Регулировка напряжения: ± 0.5% Рабочая температура:-40 -+ 85 Размеры: 48 мм * 25 мм * 14 мм (Д * Ш * В)

• -----------------------------------------------------------------------------------------------------------------------------------------------------------------

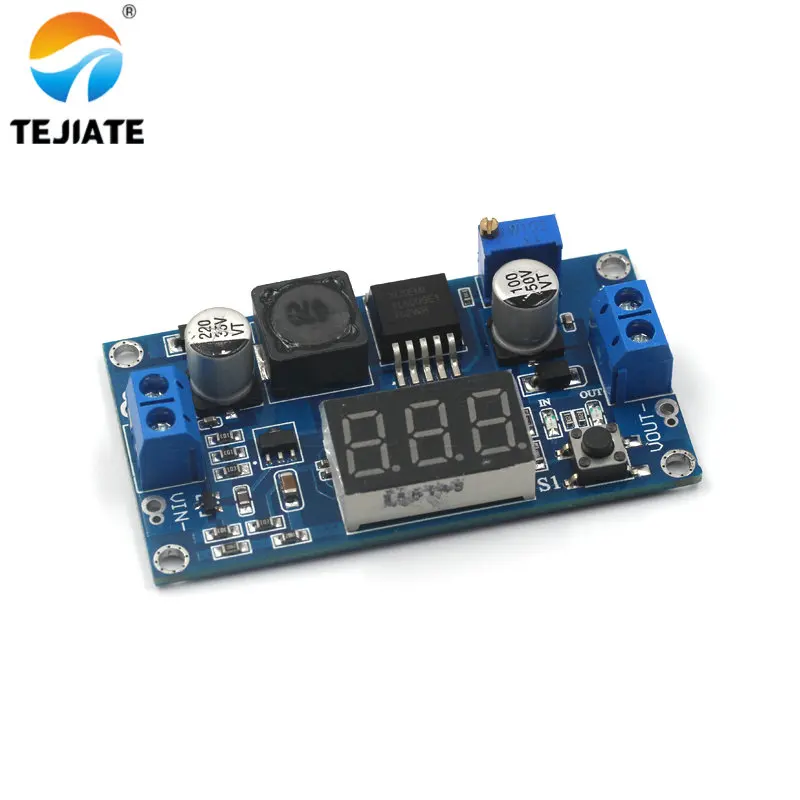

• XL6009 с дисплеем


  Описание:

  • Характеристика модуля: неизоляционный усилитель
  • -Режим для выправления изгибов: non-Синхронный детектор
  • -Вход напряжение: 4,3 V-32V постоянного тока
  • -Выходное напряжение: 5 В-52 в
  • -Ток на входе: 4A (макс.)
  • -Эффективность передачи: 94% (самая высокая), нормальная эффективность: 85%
  • -Частота переключения: 400 кГц
  • -Выходная рябь: 50 мВ
  • -Регулировка нагрузки: ± 0.5%
  • -Регулировка напряжения: ± 0.5%
  • -Рабочая температура: -40 градусов ~ + 85 градусов
  • -Размер: 6,98 мм (Д) * 3,80 мм (Ш)
