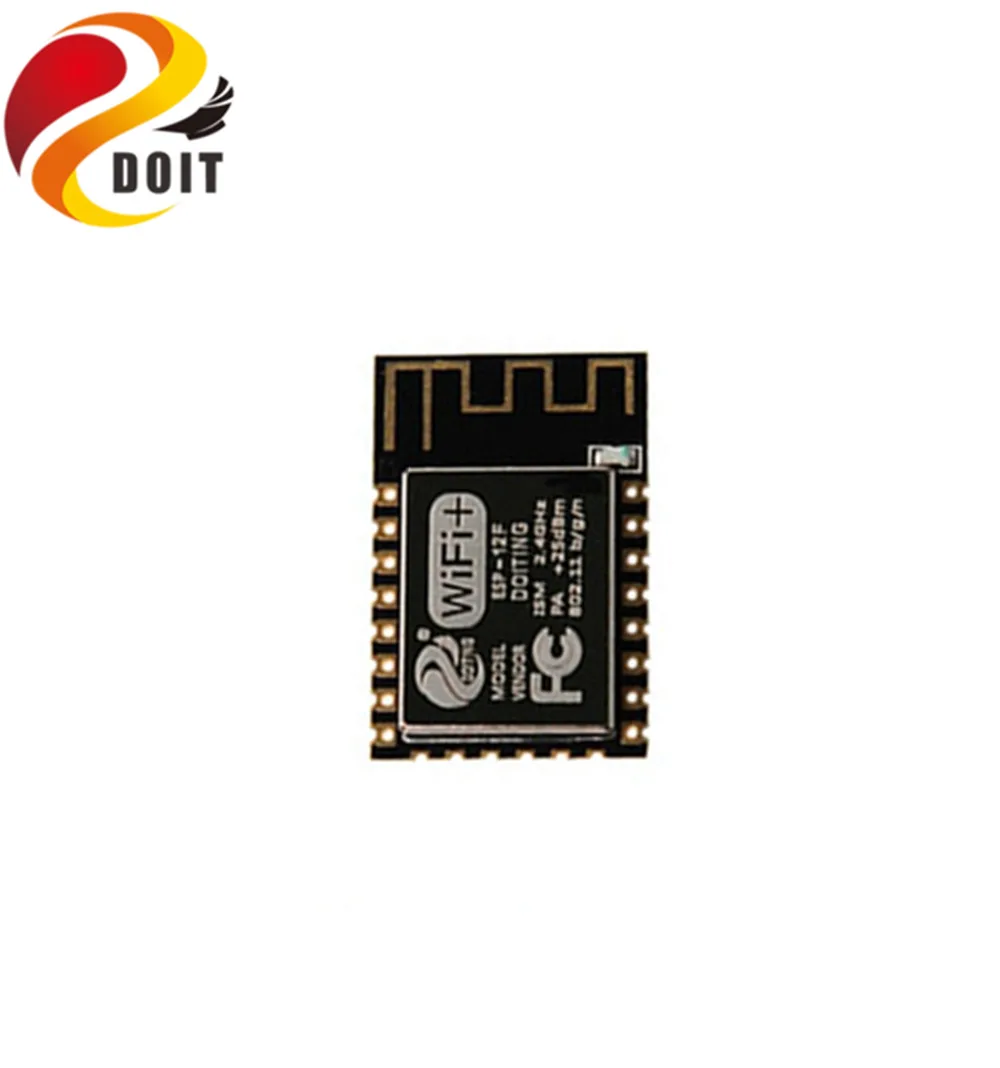

Введение:

• Модуль Wi-Fi ESP-12F-это недорогой встроенный модуль управления беспроводной сетью. Он может удовлетворить потребности приложений IoT, таких как умная сетка, автоматизация зданий, безопасность, умный дом и телемедицина.
• Основной процессор модуля ESP8266 интегрирует Лидирующий в отрасли Tensilica L106 ультра-низкомощный 32-битный микроконтроллер в небольшой посылка с 16-битным тонким режимом, поддержка 80 МГц и 160 МГц, поддержка RTOS и интеграция Wi-Fi -Fi MAC/ BB/RF/PA/LNA, встроенная антенна.
• Модуль поддерживает стандартный протокол IEEE802.11 b/g/n, полный стек протокола TCP/IP. Используйте rs, чтобы добавить сетевые возможности к существующим устройствам или создать отдельные сетевые контроллеры.

Особенности:

Аппаратный параметр:

• Рабочее напряжение: 3,3 В (3,0 ~ 3,6 В)
• Температура рабочей среды: -40 - 85 °C
• ЦП Tensilica L106

1. ОЗУ 50 Кб (доступно)
2. Вспышка 32 Мбит

Система:

• 802,11 b/g/n
• Частотный диапазон 2,4 ГГц ~ 2,5 ГГц (2400 МГц ~ 2483,5 МГц)
• Встроенный Tensilica L106 ультра-низкая мощность 32-битный микро MCU с 16-битным тонким режимом, поддержка частоты 80 МГц и 160
• МГц, поддержка RTOS
• WIFI @ 2,4 ГГц, поддержка режима безопасности WPA/WPA2
• Поддержка UART, I2C, GPIO, PWM, SDIO, SPI, ADC, PWM, IR
• Встроенный 10 бит высокой точности ADC
• Поддержка TCP, UDP, HTTP, FTP
• Встроенный TR переключатель, балун, LNA, усилитель мощности и соответствующая сеть
• Встроенный PLL, регулятор напряжения и компоненты управления питанием + выходная мощность 20 дБм в режиме 802.11b
• Средний рабочий ток-80 мА, глубокий ток удержания сна-20 мА, а ток отключения-менее 5 мА.
• Может использоваться в качестве прикладного процессора SDIO 2,0, SPI, UART
• Пробуждение, подключение и передача пакетов в течение 2 мс
• Потребляемая мощность в режиме ожидания составляет менее 1,0 МВт (DTIM3)
• Поддержка локального последовательного порта, обновление облака, загрузка хоста и сжигание
• Поддержка станции/SoftAP + станция беспроводной сетевой режим
• Размер модуля 24 мм * 16 мм * 3 мм

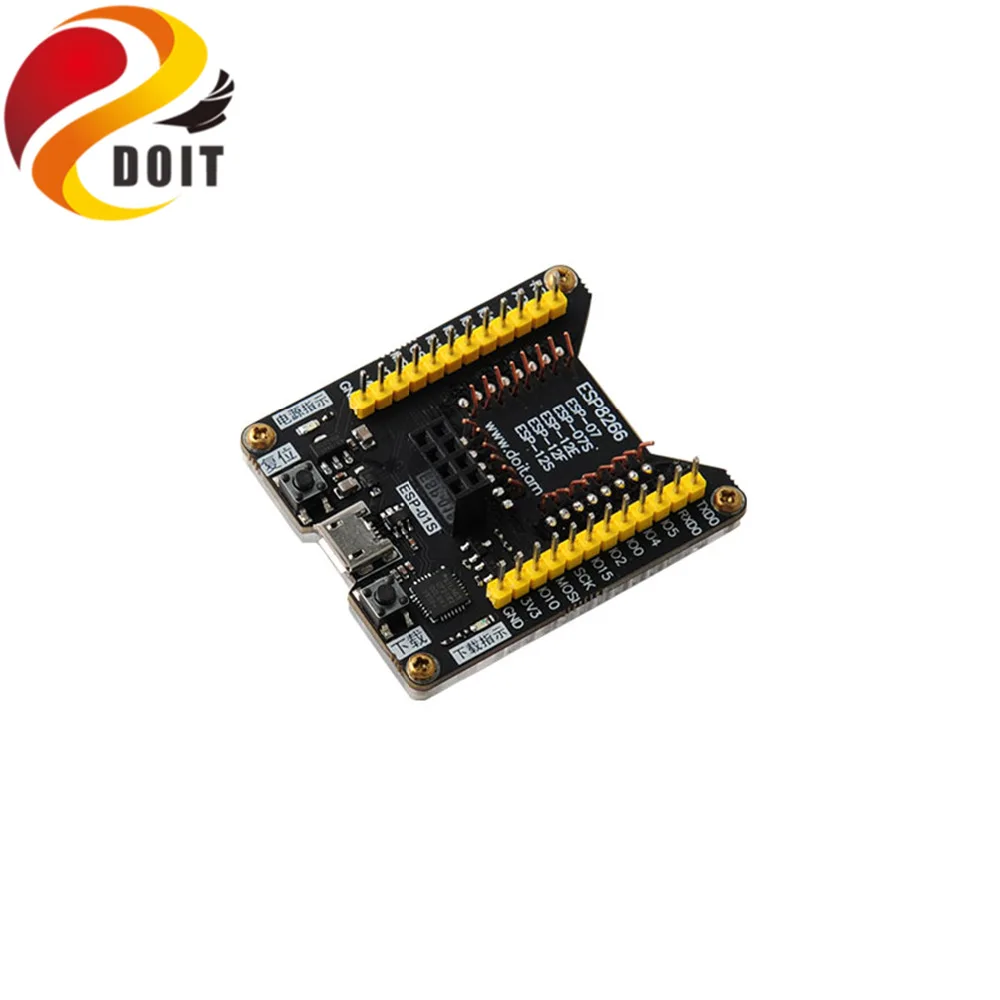

Тестовая плата:

• Эта плата подходит для тестирования прошивки модулей, таких как Essence и ESP-12S/12F/12E/07S/07;

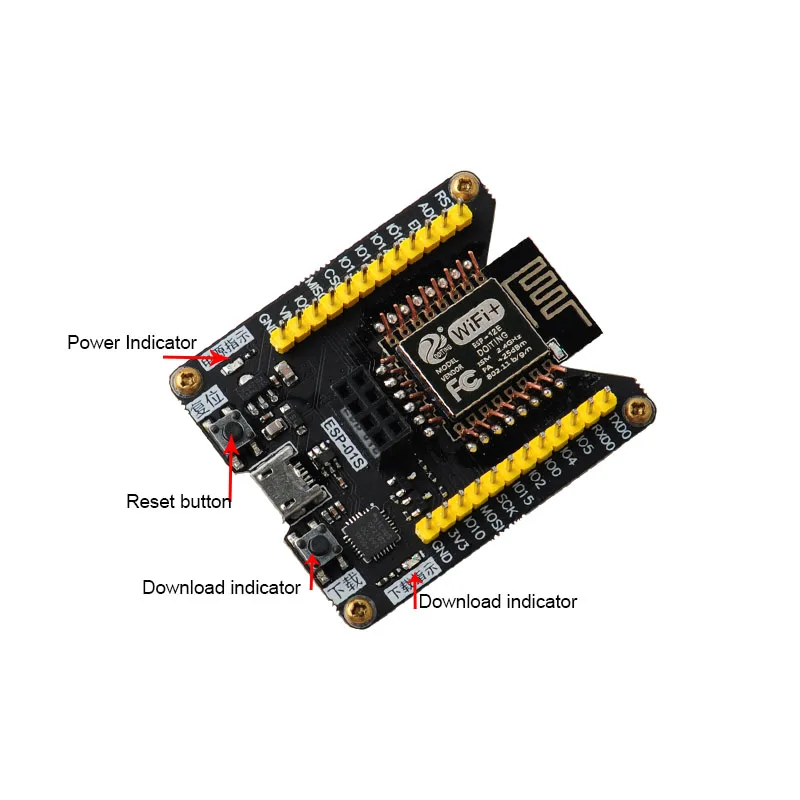

• Все порты IO были экспортированы и могут быть использованы как минимальная системная плата или небольшая партия сжигания арматуры. Плата поддерживает функцию загрузки прошивки одним щелчком мыши и добавляет Программирование;
• Индикатор режима (синий светильник) и индикатор последовательной связи (зеленый светильник).

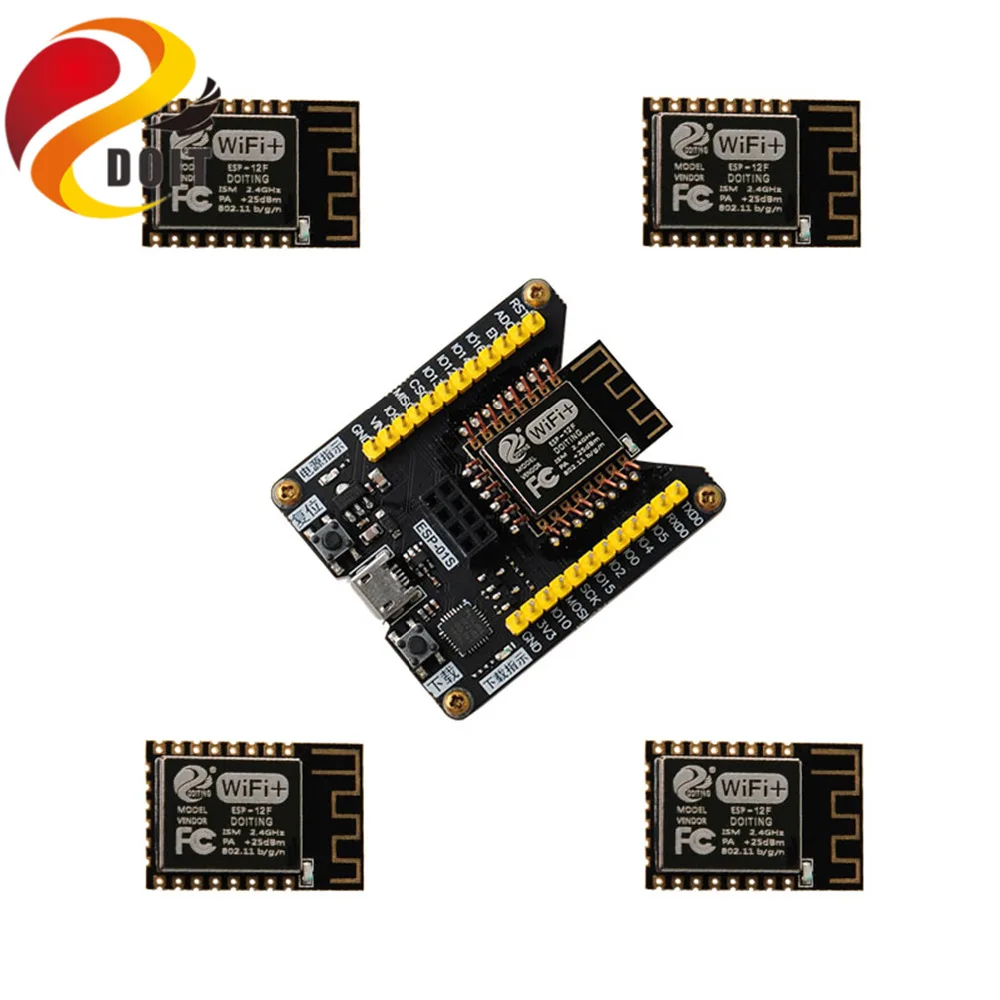

Список доставки:

• 1 шт. wifi модуль = 1 × ESP-12F wifi модуль
• 5Шт wifi модули = 5 ×ESP-12FWifi модули
• 8266 с микро-ESB= 1 × ESP8266 испытательная панель (Тип интерфейса: Micro-USB)
• 8266 с Type-C= 1 × ESP8266 испытательная панель (Тип интерфейса: type-C)
• Набор сМикро-ESB= 1×ESP-12FWifi модуль +1 × испытательная панель ESP8266(Тип интерфейса: Micro-USB)
• Набор сТип C= 1×ESP-12FWifi модуль +1 × испытательная панель ESP8266(Тип интерфейса: type-C)

Примечание:

• Напряжение питания модуля-3,3 В постоянного тока и ток-500 мА или более;
• Wi-Fi модуль IO Максимальный выходной ток составляет 12 мА;
• Wi-Fi модуль NRST pin активен низко; EN enable pin активен высоко;
• Модуль Wi-Fi входит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; Модуль Wi-Fi входит в обычный рабочий режим: GPIO0 находится на высоком уровне, И модуль сбрасывается и питается.
• RXD модуля Wi-Fi подключен к TXD внешнего MCU, и TXD модуля Wi-Fi подключен к RXD внешнего MCU;
• Больше документов можно загрузить на wiki.doit.am.
