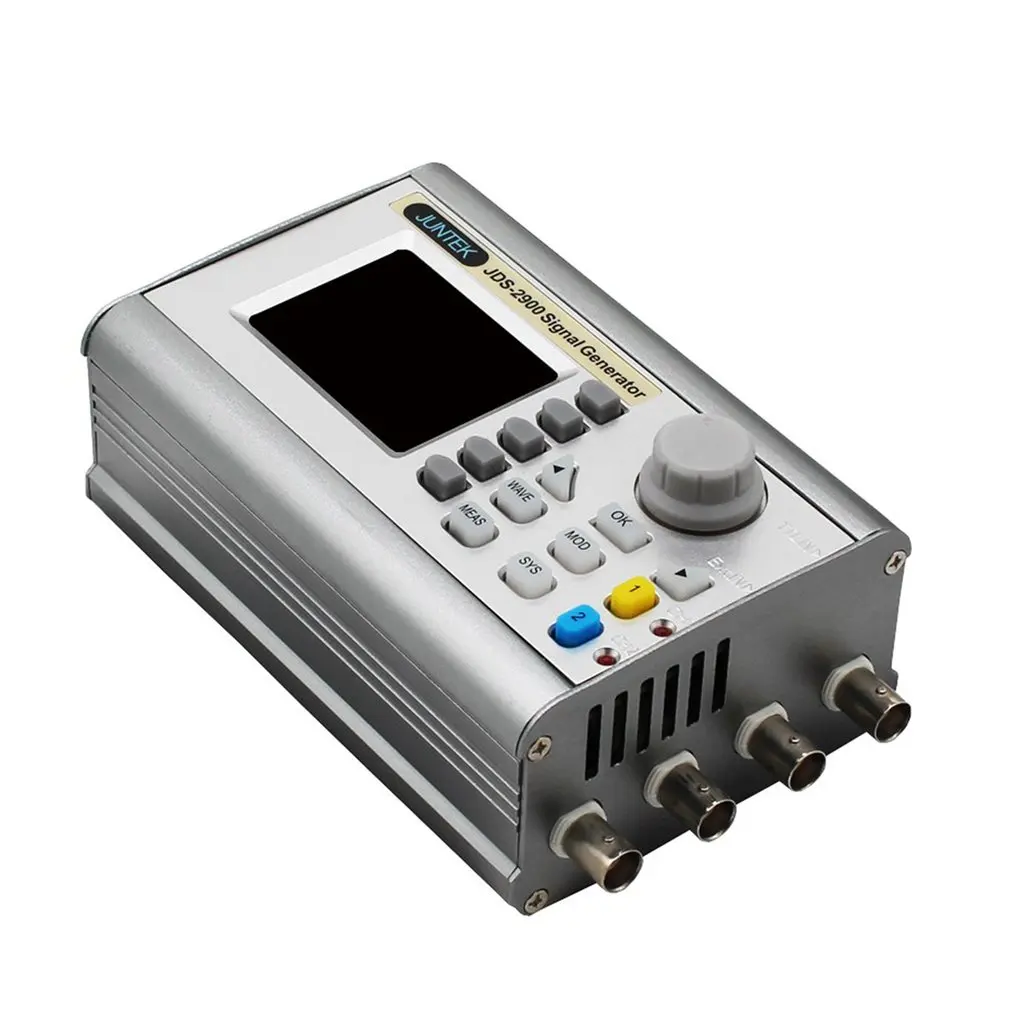

JDS2900-50M 50 МГц генератор сигналов цифровой контроль двухканальный DDS функция генератор сигналов Частотный измеритель произвольной волны
Особенности:
1. Высокая точность: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты 0,01 Гц, минимальная Амплитудная разрешение может достигать 1 мВ, амплитудный Диапазон 2mVpp ~ 20Vpp, рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
2. Импульсный выход: с функцией импульсного импульса, позволяет выходу блока 1 ~ 1048575 произвольных импульсных поездов.
3. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,1 s-999,9 s Время развертки; Направления развертки вперед, назад и круглого хода.
4. Функция измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
5. Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.

Описание:
1,60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит, с режимами соединения постоянного и переменного тока, функция счетчика.

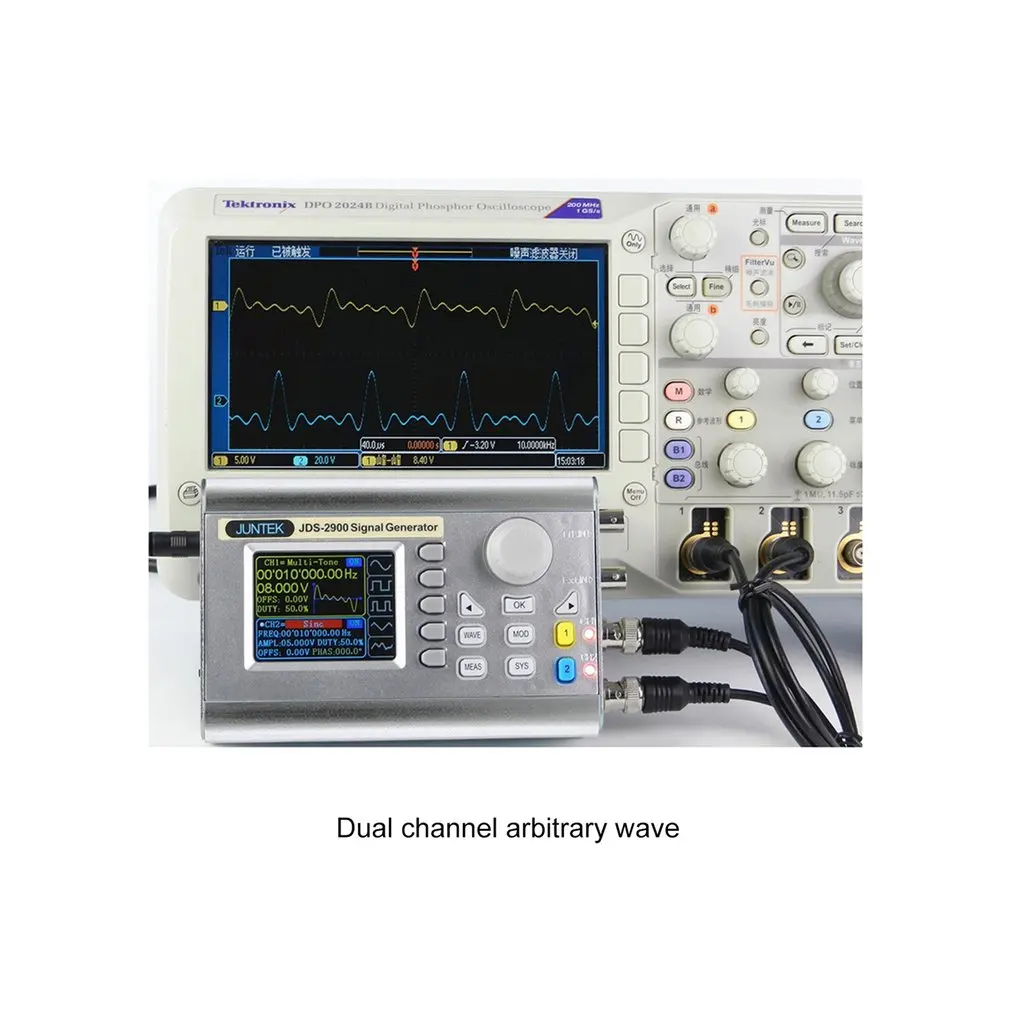

2. Функция редактирования произвольных волн, пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента.
3. С защитой от короткого замыкания на выходе, все выходы сигнала могут работать 60 с при нагрузке короткого замыкания.

Характеристики:
Модель: JDS2900-50M
Синусоидальный Диапазон частот: 0 ~ 50 МГц
Диапазон квадратных частот: 0 ~ 25 МГц
Треугольный Частотный диапазон: 0 ~ 25 МГц
Диапазон частоты импульса: 0 ~ 6 МГц
TTL Цифровой частотный диапазон: 0 ~ 6 МГц
Диапазон произвольной волны: 0 ~ 6 МГц
Диапазон регулировки ширины импульса: 30nS-4000S
Время квадратного подъема: ≤ 10 нс
Разрешение частоты Mininum: 0,01 & micro; Гц (0,00000001 Гц)
Точность частоты: ± 20ppm
Стабильность частоты: ± 1ppm/3h

Характеристика формы волны:

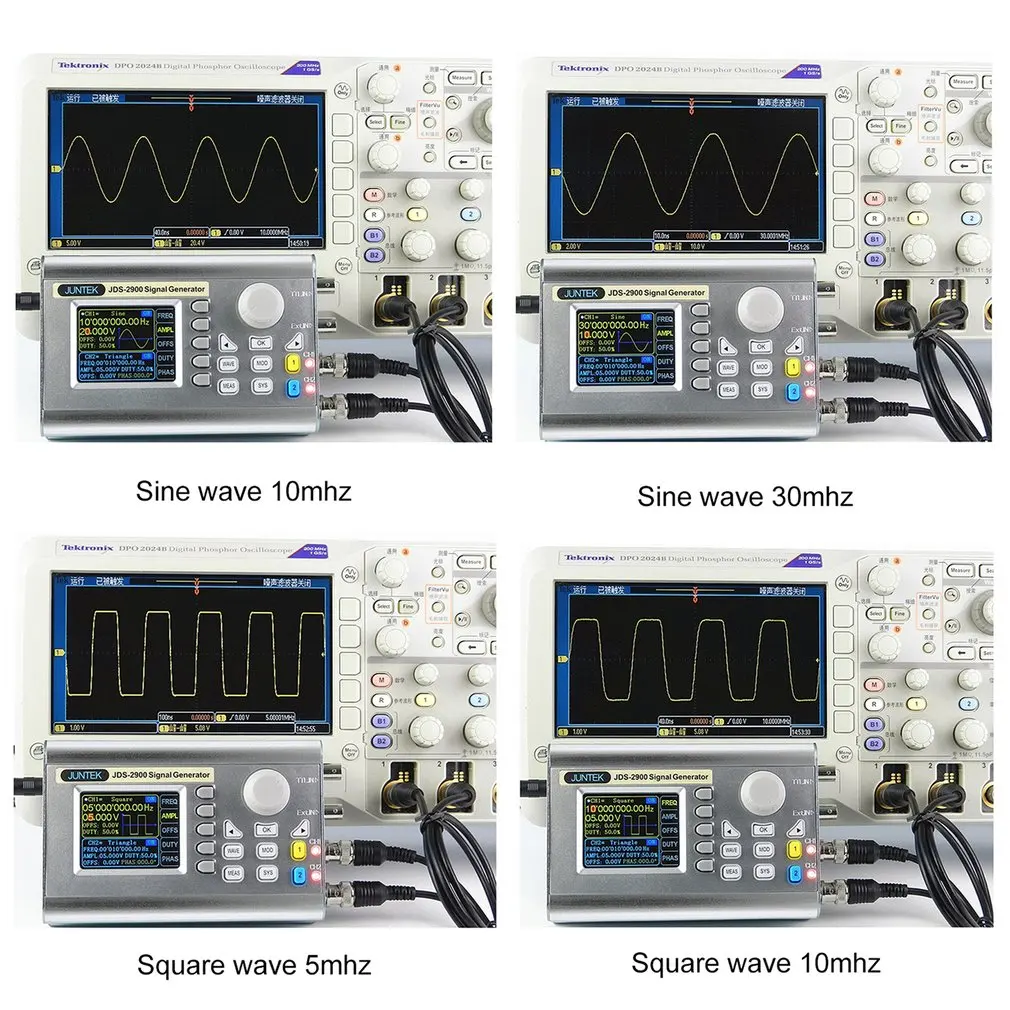

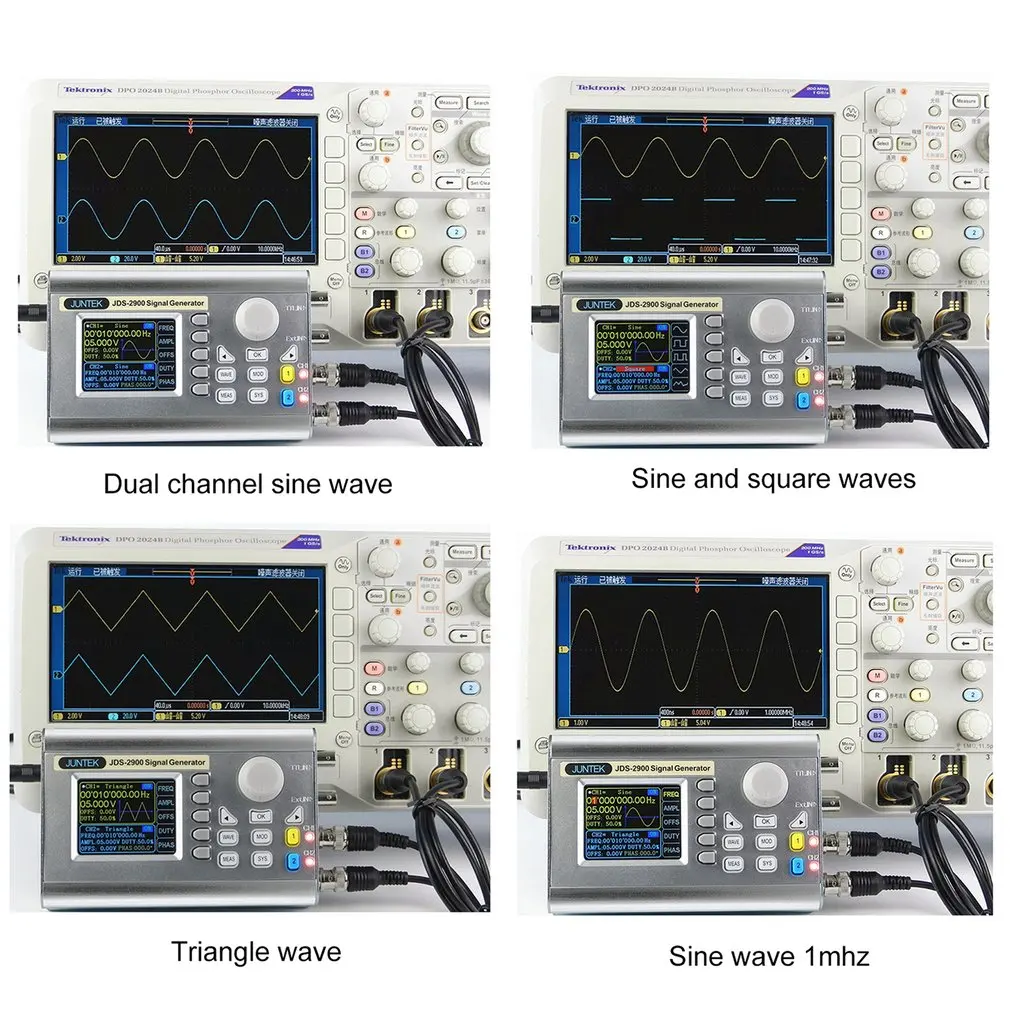

Форма волны: Синусоидальная волна, квадратная волна, импульсная волна (регулируемый Рабочий цикл, ширина импульса и время цикла), треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (регулировка смещения для установки величины постоянного тока), половина волны, полная волна, положительная волна шага, отрицательная волна шага, шум волны, индекс вверх, Индекс вниз, звуковая волна, Синк пульс, Lorentz пульс, и 60 видов пользовательских сигналов
Длина волны: 2048 точек
Частота дискретизации формы волны: 266MSa/s
Разрешение волны: 14 бит
Синус:
Гармоническое подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
Общее гармоническое искажение:<0.8%(20 Гц ~ 20 кГц, 0dBm)
Квадратная волна/импульсная волна:
Превышение: ≤ 5%
Импульсная волна:
Диапазон регулировки коэффициента мощности: 0.1% ~ 99.9%
Частичная синусоида:
Диапазон регулировки коэффициента мощности: 0.1% ~ 99.9%
Пилообразная волна:
Линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход:
Диапазон амплитуды синусоидальной волны:
Частота ≤ 10 МГц: 2mVpp ~ 20Vpp
10 МГц ≤частота ≤ 30 МГц: 2mVpp ~ 10Vpp
30 МГц ≤частота: 2mVpp ~ 5Vpp
Диапазон амплитуды прямоугольной/треугольной волны:
Частота ≤ 10 МГц: 2mVpp ~ 20Vpp
10 МГц ≤частота ≤ 25 МГц: 2mVpp ~ 5Vpp
Амплитудное Разрешение: 1 мВ
Амплитудная стабильность: ± 0.5%/5 часов
Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигнал на выходе:
Выходное сопротивление: 50Ω ± 10% (Типичный)
Защита: все выходы сигнала могут работать в условиях короткого замыкания при нагрузке в течение 60

Смещение постоянного тока:
Диапазон регулировки смещения:
Выходная амплитуда> 2 в:-9,99 В ~ 9,99 в
0.2V0Bias Разрешение: 0,01 в

Фаза:
Диапазон регулировки фазы: 0 ~ 359,9 °
Разрешение фазы: 0,1 °

TTL/CMOS выход:
Низкий уровень: <0,3 в
Высокий уровень: 1В ~ 10В
Уровень вверх/вниз время: ≤ 20 нс

Функция внешнего измерения:
Функция счетчика частоты:
Диапазон измерения частоты: 1 Гц ~ 100 МГц
Точность измерения: время ворот 0,01 S ~ 10S непрерывная регулировка
Функция счетчика:
Диапазон подсчета: 0-4294967295
Режим соединения: режимы соединения постоянного и переменного тока
Режим подсчета: руководство
Диапазон напряжения входного сигнала: 2Vpp ~ 20Vpp
Измерение ширины импульса: Разрешение 0,01 США, максимальное измерение 20s
Измерение цикла: 0.01us разрешение, максимальное измерение 20s

Функция частотной развертки:
Частотный канал развертки: CH1 или CH2
Тип частотной развертки: Линейная развертка, логарифмическая развертка
Частота развертки: 0,1 s ~ 999,9 s
Диапазон установки: начальная точка (0,01 Гц) и конечная точка устанавливаются произвольно между максимальной выходной частотой соответствующих моделей
Направление развертки частоты: вперед, назад, назад и вперед

Функция разрыва:
Количество импульсов: 1-1048575
Режим Burst: ручной burst, CH2 burst, внешний burst (AC), внешний burst (DC)

Общие технические характеристики:

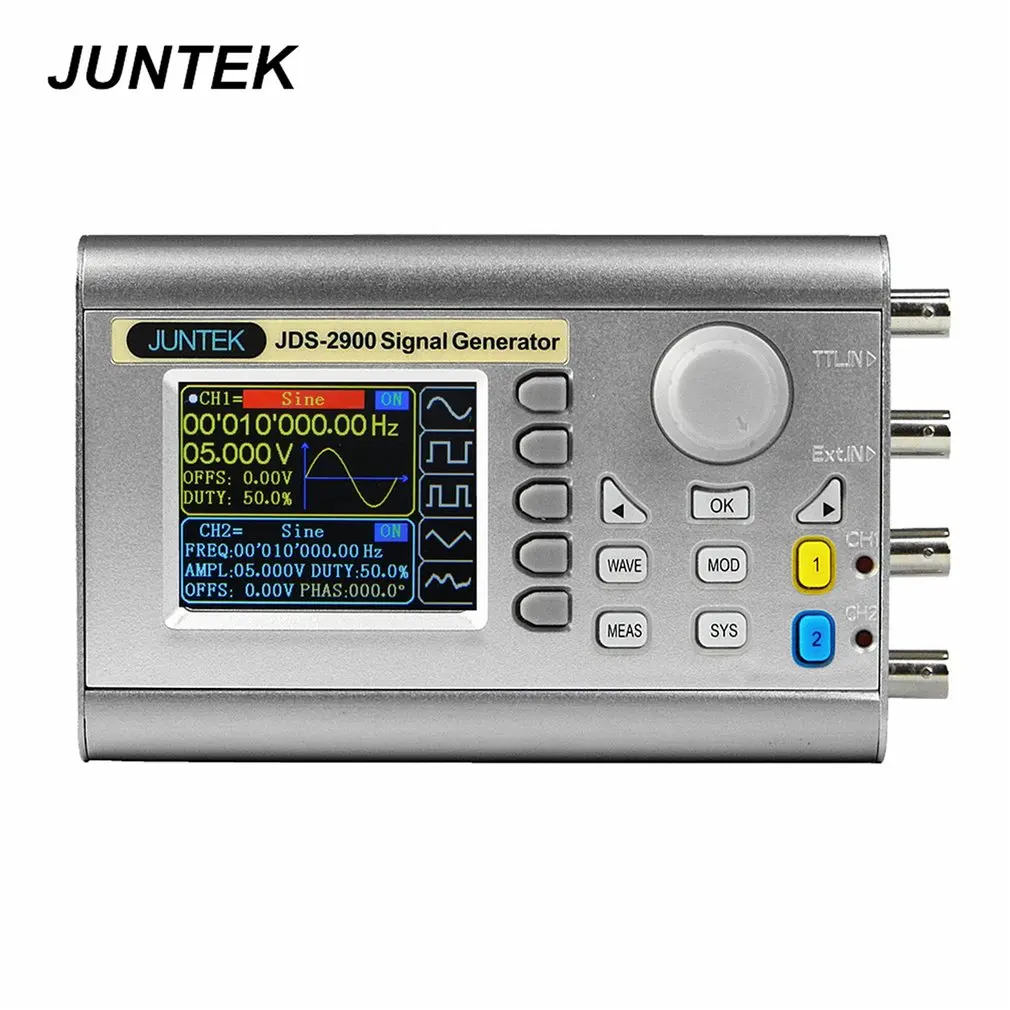

Тип дисплея: 2,4-дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка:
Количество: 100 групп
Расположение: от 00 до 99 (питание по умолчанию 00 параметров места хранения)
Количество произвольных волн: от 1 до 60, в общей сложности 60 групп (питание по умолчанию 15 групп)

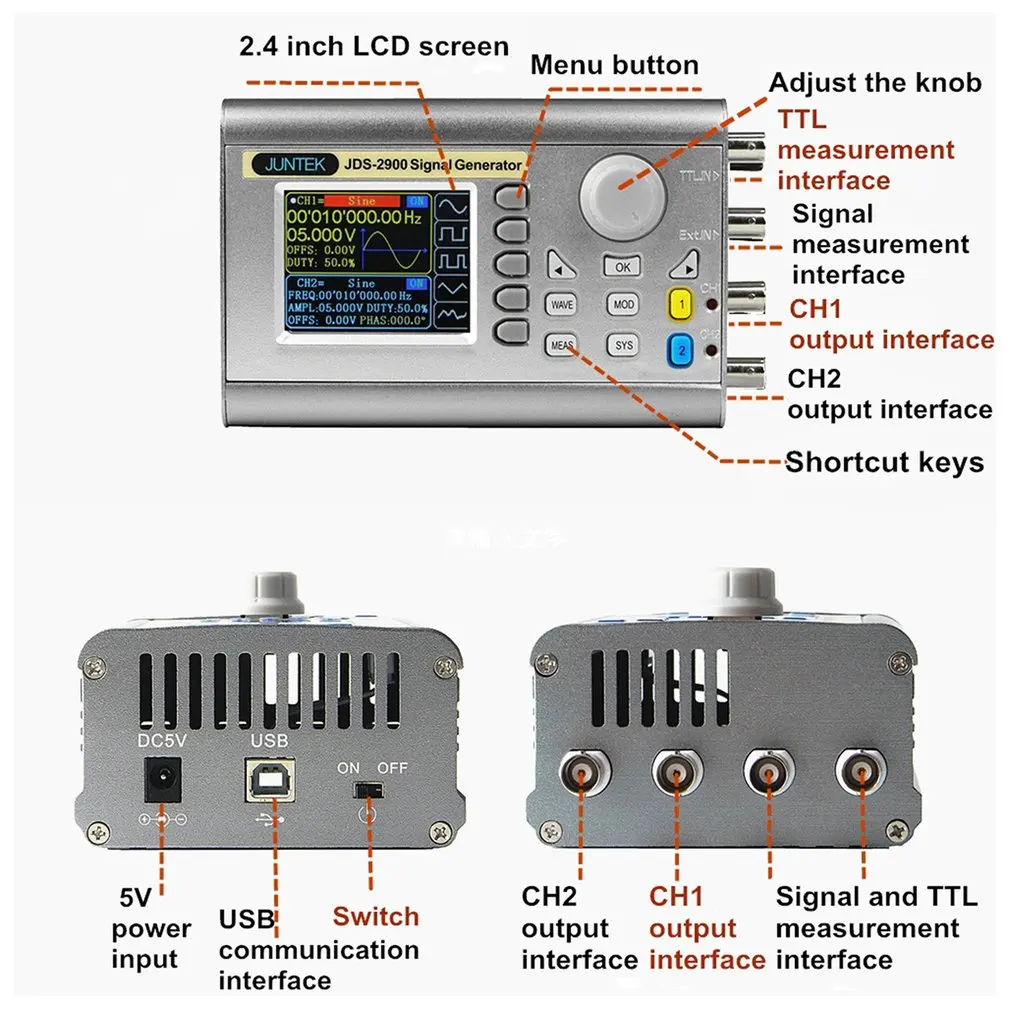

Интерфейс:
Режим интерфейса: USB к последовательному интерфейсу
Расширенный интерфейс: последовательный порт с TTL режимом уровня для вторичного развития пользователя
Скорость связи: стандарт 115 200 BPS
Протокол связи: использование режима командной строки, раскрытие протокола
Диапазон напряжения: 5 В постоянного тока + 0,5 В
Процесс производства: процесс монтажа поверхности, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
Совет: пользователи могут включить или выключить настройки программы
Рабочие характеристики: все операции с ключами, непрерывная Регулировка ручки
Условия окружающей среды: температура (0-40 с), влажность (< 80%).

Тип: США, ЕС, Великобритания, Австралия (опционально)

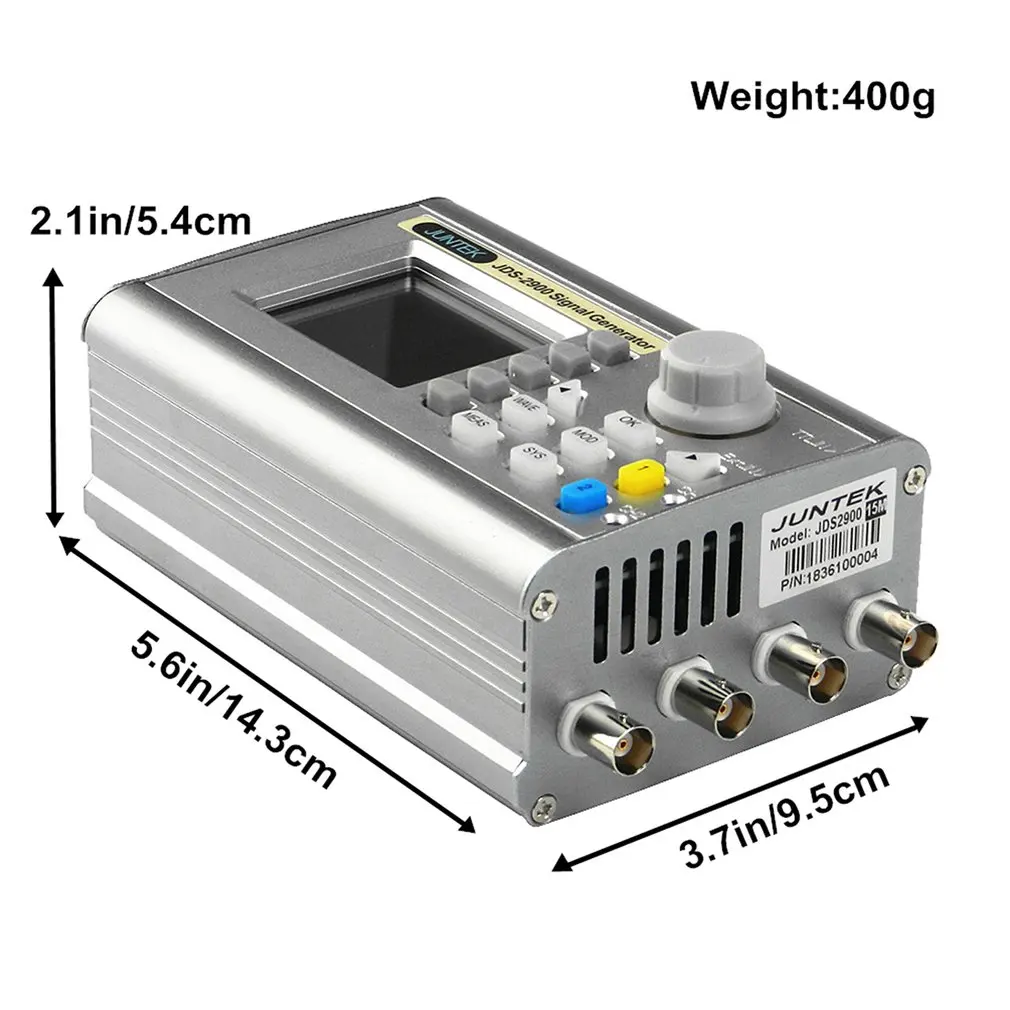

Размер: 143x95x5 4 мм/5.63x3.74x2.13 дюймов
Вес: 408 г/14,28 унций
Цвет: серебристый

Информация о посылка:
Размер посылка: 210x150x7 5 мм/8.27x5.91x2.95in
Вес посылка: 800 г/28 унций
Общая посылка

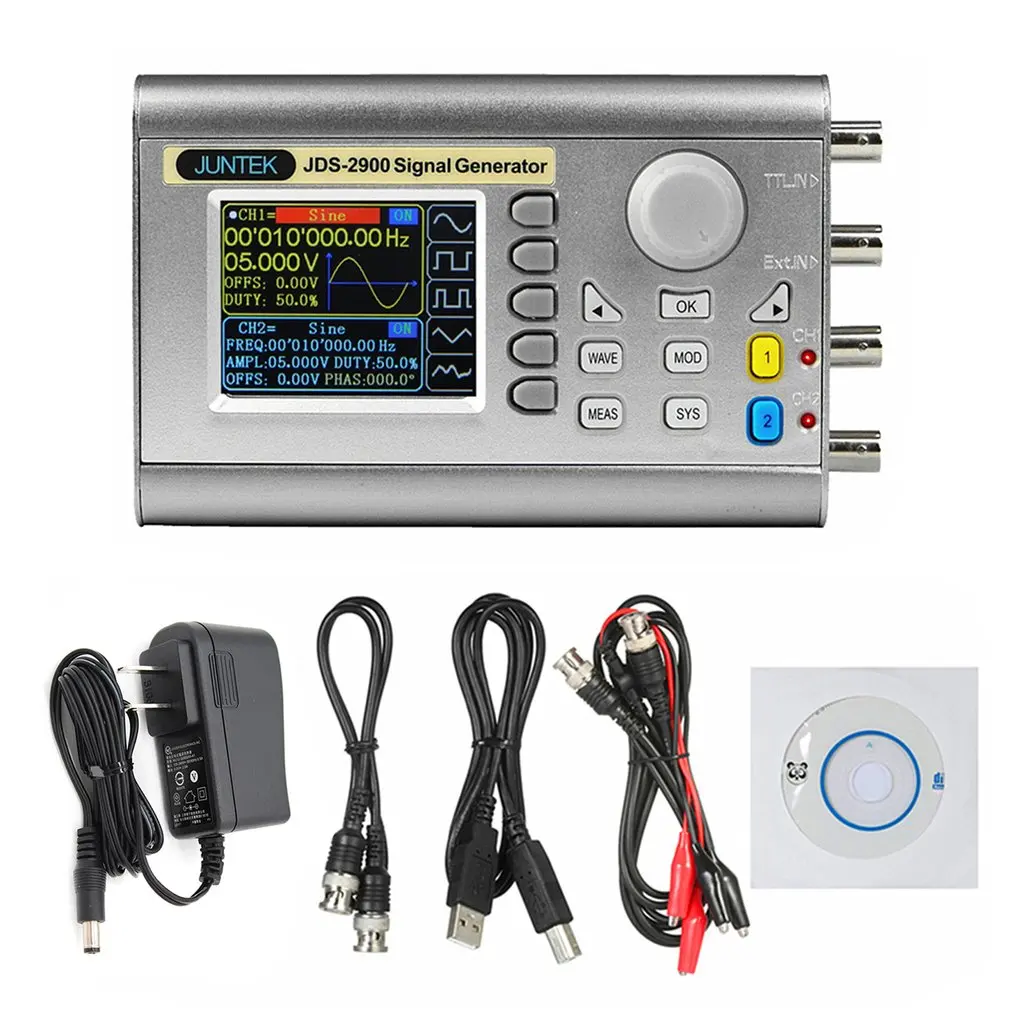

Посылка включает в себя:
1 x генератор сигналов JDS2900
1 х адаптер питания
1 х USB кабель
1 х Q9-Q9 кабель
1 x кабельный зажим Q9
1 x CD
